Bích mù DN100: Thông số kỹ thuật, phân loại và hướng dẫn lựa chọn chuẩn xác

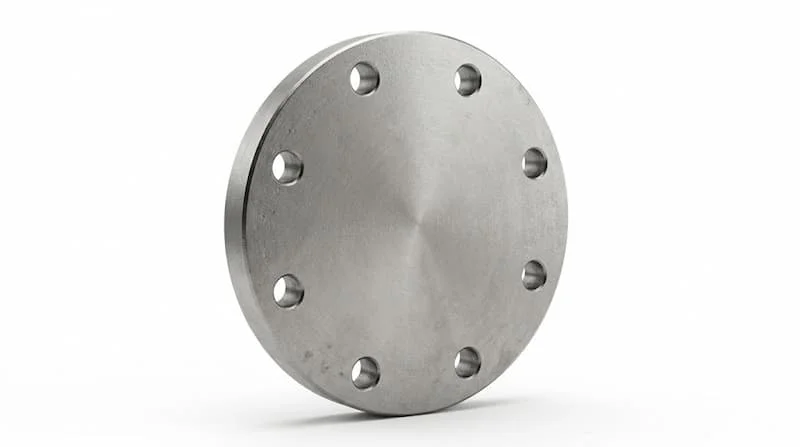

Trong hệ thống đường ống công nghiệp, bích mù DN 100 đóng vai trò là "người gác cổng" cuối cùng, đảm bảo sự an toàn và linh hoạt cho quá trình vận hành. Khác với các loại mặt bích thông thường có lỗ hổng ở giữa để lưu chất đi qua, bích mù (Blind Flange) có thiết kế đặc đặc hoàn toàn. Việc hiểu rõ về các tiêu chuẩn và thông số kỹ thuật của loại phụ kiện này không chỉ giúp bạn tối ưu chi phí mà còn ngăn ngừa những rủi ro rò rỉ nghiêm trọng trong hệ thống áp lực cao.

Phân loại bích mù DN 100 theo vật liệu và tiêu chuẩn kỹ thuật

Để lựa chọn đúng loại bích mù DN 100 phù hợp với dự án, nhà thầu cần phân loại dựa trên ba tiêu chí cốt lõi: vật liệu, tiêu chuẩn sản xuất và khả năng chịu áp lực.

Phân loại theo vật liệu:

• Thép carbon (A105, Q235): Đây là loại phổ biến nhất nhờ giá thành rẻ và khả năng chịu lực tốt. Thường được ứng dụng trong các hệ thống nước sạch, PCCC hoặc dầu khí thông thường.

• Inox (304, 316): Dòng sản phẩm cao cấp dành riêng cho môi trường có tính ăn mòn cao như hóa chất, chế biến thực phẩm hoặc dược phẩm. Inox 316 đặc biệt ưu việt trong môi trường clorua (nước biển).

• Gang: Thường dùng trong các hệ thống hạ tầng thoát nước nhờ khả năng giảm chấn tốt nhưng chịu áp lực kém hơn thép.

Phân loại theo tiêu chuẩn và áp suất: Mỗi khu vực và ngành hàng sẽ áp dụng một hệ quy chiếu riêng như JIS (Nhật Bản), ANSI (Mỹ), hay BS (Anh). Đi kèm với đó là các cấp áp suất phổ biến như PN10, PN16, PN25. Việc phân loại này cực kỳ quan trọng vì mỗi tiêu chuẩn sẽ có độ dày bích và cách bố trí lỗ bulong khác nhau hoàn toàn.

Chuyên gia phân tích: Nếu bạn đang vận hành hệ thống thực phẩm, hãy ưu tiên bích mù Inox 304. Tuy nhiên, với các đường ống dẫn nước công nghiệp, thép carbon mạ kẽm là sự lựa chọn cân bằng nhất giữa chi phí và độ bền.

Thông số kỹ thuật chi tiết của bích mù DN 100

Nắm vững thông số kỹ thuật là điều kiện tiên quyết để đảm bảo tính đồng bộ khi lắp đặt. Một sản phẩm bích mù DN 100 tiêu chuẩn không chỉ đơn thuần có kích thước ống 114mm mà còn bao gồm các chỉ số hình học khắt khe.

Các thông số kỹ thuật cơ bản:

• Kích thước danh định (DN): 100mm (tương đương với ống phi 114mm).

• Đường kính ngoài (OD): Thường dao động từ 210mm đến 230mm tùy theo tiêu chuẩn.

• Đường kính tâm lỗ bulong (PCD): Khoảng 180mm.

• Số lỗ bulong: Thông thường là 8 lỗ.

• Kích thước bulong: Sử dụng M16 hoặc M20 tùy cấp áp suất.

Ví dụ cụ thể cho bích mù DN 100 PN16 (Tiêu chuẩn BS/DIN):

• Đường kính ngoài: ~220 mm.

• Độ dày bích: 20 - 24 mm.

• Số lỗ: 8 lỗ.

• Kích thước lỗ bulong: 18 mm (dùng bulong M16).

Lưu ý kỹ thuật: Bích mù phải có tiêu chuẩn khớp hoàn toàn với mặt bích đối diện (Flange). Nếu bích trên ống là JIS 10K mà bạn lắp bích mù DN 100 chuẩn ANSI, các lỗ bulong sẽ không bao giờ trùng khớp, dẫn đến việc không thể thi công và gây lãng phí vật tư.

So sánh bích mù với các loại mặt bích và phụ kiện kết nối khác

Nhiều người thường nhầm lẫn giữa công năng của bích mù và các loại nắp bịt. Tuy nhiên, bích mù có những ưu thế vượt trội về mặt kỹ thuật mà các phụ kiện khác không thể thay thế.

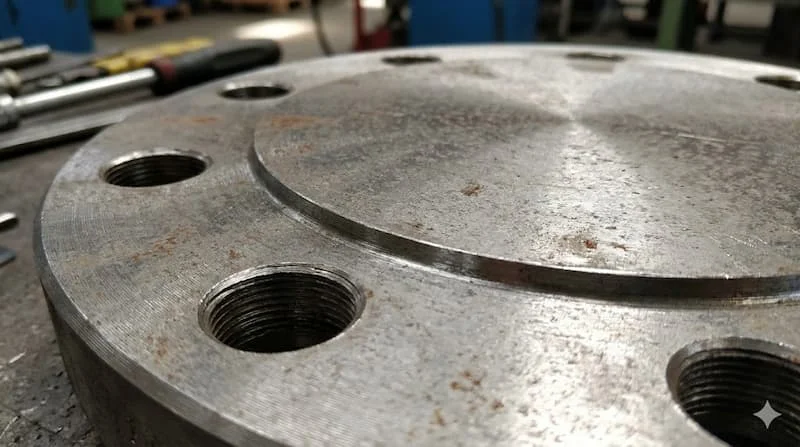

Trong khi bích thường (Weld Neck, Slip-on) đóng vai trò là cầu nối để liên kết các đoạn ống hoặc van, thì bích mù DN 100 lại thực hiện nhiệm vụ ngược lại hoàn toàn: ngăn chặn dòng chảy. Điểm khác biệt lớn nhất nằm ở khả năng chịu áp lực tại điểm cuối đường ống. Bích mù được thiết kế dày hơn để chịu ứng suất uốn lớn nhất do áp suất lưu chất đẩy ngược lại.

So với Union (Rắc co) hay nắp bịt ren, bích mù cho phép tháo lắp dễ dàng để bảo trì hoặc mở rộng hệ thống trong tương lai. Bạn chỉ cần tháo bulong là có thể tiếp tục nối dài đường ống mà không cần cắt bỏ mối hàn như khi dùng nắp bịt. Điều này giúp bích mù trở thành lựa chọn hàng đầu cho các mục đích tạm ngưng hệ thống.

Ứng dụng thực tế: Khi nào cần dùng bích mù DN 100?

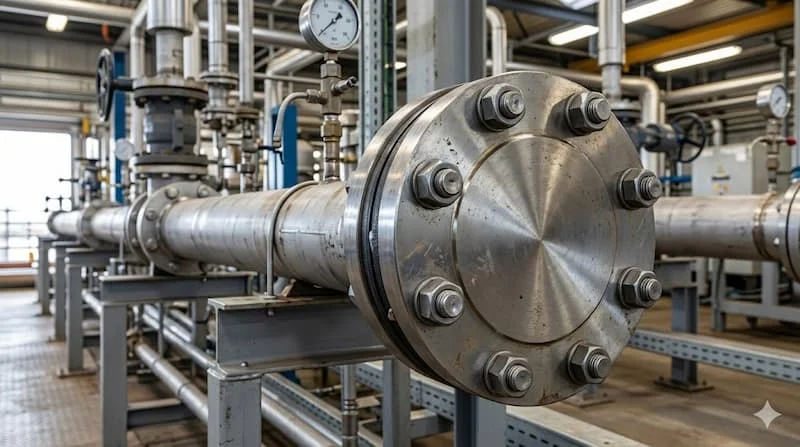

Kích thước DN100 là kích thước "vàng" trong công nghiệp, do đó bích mù DN 100 xuất hiện dày đặc trong nhiều kịch bản vận hành:

1. Bịt đầu ống chờ: Trong các công trình đang thi công, bích mù được dùng để bịt các đầu ống chờ nhằm ngăn chất bẩn lọt vào bên trong hoặc để chờ lắp thêm thiết bị ở giai đoạn sau.

2. Kiểm tra áp suất (Hydrotest): Khi cần thử nghiệm độ kín của một phân đoạn đường ống, bích mù được lắp vào các đầu hở để tạo thành một hệ thống kín hoàn toàn, cho phép bơm nước cao áp vào kiểm tra.

3. Hệ thống PCCC và cấp nước: Dùng để cô lập các nhánh đường ống trong quá trình bảo trì mà không cần phải xả toàn bộ nước trong hệ thống chính.

4. Tạm ngưng hệ thống: Khi một thiết bị (như máy bơm hoặc bồn chứa) cần mang đi sửa chữa, bích mù sẽ được lắp vào đầu ống nối để đảm bảo nhà máy vẫn có thể vận hành các bộ phận khác bình thường.

Những sai lầm thường gặp khi sử dụng bích mù DN 100

Việc chủ quan trong khâu lựa chọn bích mù có thể dẫn đến những thảm họa về an toàn lao động và thiệt hại kinh tế. Dưới đây là những sai lầm phổ biến nhất:

• Chọn sai cấp áp suất (PN): Đây là lỗi nghiêm trọng nhất. Sử dụng bích PN10 cho hệ thống có áp lực PN16 sẽ khiến bích bị biến dạng, cong vênh và dẫn đến nổ áp.

• Không sử dụng gioăng phù hợp: Bích mù luôn cần một lớp gioăng (cao su, teflon hoặc chì) ở giữa để làm kín. Quên lắp gioăng hoặc dùng gioăng không chịu được nhiệt độ lưu chất sẽ gây rò rỉ ngay lập tức.

• Siết bulong không đều: Nếu chỉ tập trung siết chặt một bên, bích sẽ bị lệch cán, gây hở ở phía đối diện.

Hậu quả: Không chỉ là sự lãng phí lưu chất (nước, dầu, khí), rò rỉ tại bích mù DN 100 trong hệ thống hóa chất còn có thể gây cháy nổ hoặc nhiễm độc môi trường.

Checklist cách chọn bích mù DN 100 chuẩn chuyên gia

Để tránh mọi sai sót, hãy áp dụng bảng kiểm tra dưới đây trước khi đặt hàng:

• Xác định đúng kích thước: Đảm bảo hệ thống đang dùng ống DN100 (phi 114mm).

• Chọn đúng tiêu chuẩn áp suất: Kiểm tra trên bản vẽ hoặc trên mặt bích đối diện xem là PN10, PN16 hay PN25.

• Kiểm tra hệ tiêu chuẩn: JIS, ANSI hay BS? Lưu ý số lỗ bulong (thường là 8 lỗ cho DN100) và khoảng cách tâm lỗ (PCD).

• Lựa chọn vật liệu: Dùng thép nếu ưu tiên chi phí; dùng Inox nếu dẫn hóa chất hoặc thực phẩm.

• Nguồn gốc xuất xứ: Ưu tiên hàng có đầy đủ chứng chỉ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng).

Hướng dẫn lắp đặt bích mù DN100 an toàn

Lắp đặt đúng cách giúp kéo dài tuổi thọ cho toàn bộ hệ thống đường ống. Hãy tuân thủ các bước sau:

1. Vệ sinh bề mặt: Làm sạch bề mặt tiếp xúc của mặt bích đối diện và bích mù, đảm bảo không có rỉ sét hoặc tạp chất.

2. Đặt gioăng làm kín: Đặt gioăng vào chính giữa, đảm bảo không bị lệch so với tâm ống.

3. Siết bulong theo hình sao: Không siết vòng tròn. Hãy siết các cặp bulong đối diện nhau theo sơ đồ hình sao. Cách này giúp áp lực được phân bổ đều lên bề mặt gioăng, tạo độ kín khít tuyệt đối.

4. Kiểm tra áp suất: Sau khi lắp đặt, hãy tăng áp từ từ để kiểm tra xem có hiện tượng "đổ mồ hôi" hoặc rò rỉ tại mối nối hay không.

Giải đáp thắc mắc thường gặp (FAQ)

❓ Bích mù DN100 dùng để làm gì?

Sản phẩm dùng để bịt kín hoàn toàn đầu đường ống, ngăn không cho lưu chất đi qua, thường dùng trong bảo trì hoặc thử áp.

❓ Bích mù có chịu được áp suất cao không?

Có, khả năng chịu áp phụ thuộc vào độ dày và vật liệu của bích. Các dòng PN16 hay PN25 được thiết kế chuyên dụng cho môi trường áp suất cao.

❓ Có thể thay bích mù bằng nắp bịt (Cap) được không?

Không khuyến khích. Nắp bịt thường được hàn chết vào ống, trong khi bích mù DN100 kết nối bằng bulong, cho phép tháo lắp linh hoạt mà không làm hư hỏng đường ống.

❓ Giá bích mù DN100 bao nhiêu?

Giá thành thay đổi tùy vào vật liệu (thép rẻ hơn inox) và tiêu chuẩn (hàng JIS thường có giá khác ANSI). Để có mức giá tốt nhất, bạn nên mua tại các đơn vị nhập khẩu trực tiếp.

Kết luận

Việc lựa chọn và sử dụng bích mù DN100 tưởng chừng đơn giản nhưng lại đòi hỏi sự chính xác tuyệt đối về mặt thông số kỹ thuật. Một chiếc bích mù đúng tiêu chuẩn, đúng áp suất và được lắp đặt bài bản sẽ là lá chắn an toàn cho toàn bộ công trình của bạn. Đừng để những sai sót nhỏ về tiêu chuẩn làm ảnh hưởng đến tiến độ và chất lượng của hệ thống đường ống.
