Rắc co hàn: Giải pháp tối ưu cho hệ thống tháo lắp nhanh và chịu áp lực

Trong thiết kế hệ thống đường ống công nghiệp, các kỹ sư thường đứng trước một bài toán hóc búa: Làm thế nào để vừa đảm bảo mối nối chắc chắn tuyệt đối, vừa có thể tháo lắp linh hoạt khi cần bảo trì? Nếu sử dụng phương pháp hàn cố định, bạn sẽ phải cắt bỏ đường ống mỗi khi muốn thay thế van hay máy bơm ống nước. Ngược lại, nếu chỉ dùng kết nối ren thông thường, nguy cơ rò rỉ dưới áp lực cao là rất lớn. Rắc co hàn chính là câu trả lời hoàn hảo cho vấn đề này. Đây là loại phụ kiện cho phép bạn tận dụng sức mạnh của mối hàn cơ khí nhưng vẫn giữ được khả năng tháo rời linh hoạt chỉ trong vài phút. Vậy làm sao để vừa hàn chắc chắn, vừa tháo lắp nhanh khi cần bảo trì? Hãy cùng tìm hiểu chi tiết về vật liệu "nhỏ nhưng có võ" này.

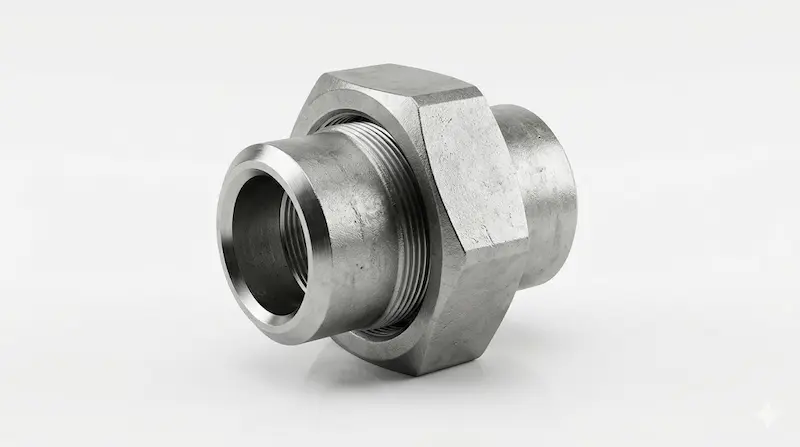

Rắc co hàn là gì?

Về mặt kỹ thuật, rắc co (Union Weld) là một loại phụ kiện đường ống được cấu tạo từ ba bộ phận tách biệt, cho phép kết nối hai đoạn ống bằng phương pháp hàn nhưng vẫn có khả năng tháo rời ở giữa. Đây là sự nâng cấp đáng kể so với các loại măng sông hàn cố định vốn không thể tách rời sau khi lắp đặt.

Cấu tạo của một bộ rắc co tiêu chuẩn bao gồm: Đầu hàn thứ nhất, Đầu hàn thứ hai và Đai siết (Union Nut). Hai đầu hàn sẽ được gắn chặt vào hai đầu ống cần kết nối, trong khi đai siết đóng vai trò là cơ cấu khóa cơ khí, ép chặt hai đầu hàn lại với nhau để tạo thành một dòng chảy kín khít. Nhờ thiết kế thông minh này, rắc co thực hiện đồng thời hai chức năng: tạo ra một mối nối chịu áp lực cực cao và cung cấp điểm tháo lắp nhanh chóng cho toàn bộ hệ thống.

Nguyên lý hoạt động của rắc co

Sức mạnh của rắc co nằm ở sự kết hợp giữa liên kết hóa lý (hàn) và liên kết cơ học (ren). Hai đầu của phụ kiện sẽ được hàn trực tiếp vào đường ống thông qua phương pháp hàn lồng (Socket Weld) hoặc hàn đối đầu (Butt Weld), tạo ra một cấu trúc liền khối không thể phá vỡ tại điểm tiếp xúc với ống.

Phần trung tâm của rắc co mới là nơi diễn ra "phép màu" kỹ thuật. Khi bạn tiến hành vặn đai siết, lực ren sẽ ép chặt hai mặt tiếp xúc của đầu hàn vào nhau. Thông thường, các bề mặt tiếp xúc này được gia công theo dạng hình côn (Cone seat) hoặc có gioăng đệm để tăng diện tích tiếp xúc. Cơ chế kín này hoàn toàn dựa trên lực siết cơ khí và sự phẳng mịn của bề mặt tiếp xúc, giúp ngăn chặn mọi sự rò rỉ của lưu chất. Ý nghĩa lớn nhất ở đây là việc kết hợp ưu điểm của mối hàn (chịu áp) và ưu điểm của rắc co (tháo lắp), giúp kỹ thuật viên dễ dàng tách rời hệ thống mà không cần dùng đến máy cắt hay máy hàn lại.

Phân loại rắc co phổ biến

Để đáp ứng nhu cầu đa dạng trong công nghiệp, rắc co được sản xuất với nhiều biến thể về chất liệu và tiêu chuẩn kỹ thuật:

• Phân loại theo vật liệu:

  • Inox 304 / 316: Đây là lựa chọn hàng đầu cho ngành thực phẩm, dược phẩm và hóa chất nhờ khả năng chống oxy hóa và chịu nhiệt tuyệt vời.

  • Thép Carbon (A105): Thường dùng cho các hệ thống dầu, khí hoặc nước áp lực cao nơi yếu tố chi phí được cân nhắc.

  • Thép mạ kẽm: Phù hợp cho các hệ thống cấp nước sạch hoặc hệ thống PCCC thông thường.

• Phân loại theo kiểu kết nối:

  • Socket Weld (Hàn lồng): Đầu ống được đút vào bên trong rắc co rồi mới hàn. Loại này cực kỳ phổ biến cho các đường ống kích thước nhỏ (DN15 - DN50) vì dễ định vị.

  • Butt Weld (Hàn đối đầu): Hai đầu ống và rắc co được đặt chạm nhau rồi hàn đường rãnh ở giữa, thường dùng cho các đường ống lớn và yêu cầu chịu áp suất cực cao.

• Theo tiêu chuẩn: Phổ biến nhất là chuẩn JIS (Nhật Bản), ANSI/ASME (Mỹ) và DIN (Đức). Mỗi tiêu chuẩn sẽ có sự khác biệt về độ dày thành và bước ren của đai siết.

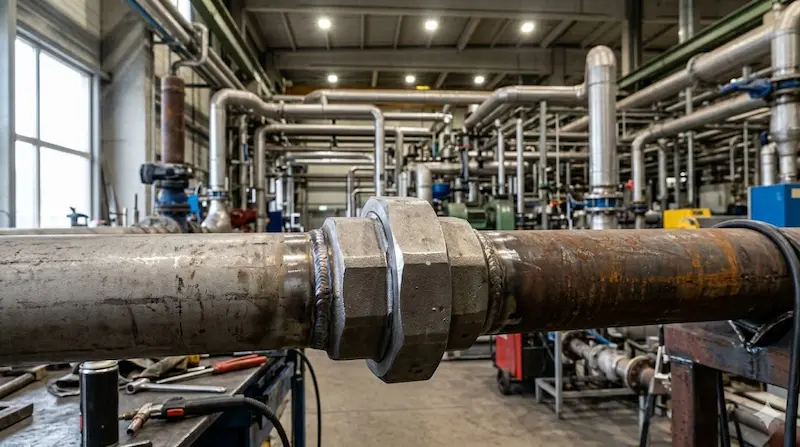

Thông số kỹ thuật cần biết khi lựa chọn

Khi chọn mua rắc co, việc nắm rõ thông số là điều bắt buộc để tránh tình trạng "râu ông nọ chắp cằm bà kia". Dưới đây là những chỉ số kỹ thuật cốt yếu:

• Kích thước danh nghĩa (DN): Dao động phổ biến từ DN15 (1/2") đến DN100 (4").

• Áp lực làm việc (Pressure Rating): Các dòng phổ biến bao gồm PN10, PN16, PN25 hoặc Class 150, Class 3000 (đối với rắc co thép đúc chịu áp lực cao).

• Nhiệt độ làm việc: Tùy vào vật liệu, rắc co inox có thể chịu tới 450°C, trong khi các loại có gioăng cao su sẽ bị hạn chế hơn.

• Chuẩn hàn: Cần xác định rõ là hàn lồng hay hàn đối đầu để khớp với độ dày của ống (Schedule).



So sánh rắc co với rắc co ren

Mặc dù có cùng chức năng tháo lắp nhanh, nhưng rắc co và rắc co ren có những ranh giới ứng dụng rất rõ ràng:

1. Độ kín: Rắc co có độ kín cao hơn hẳn vì hai đầu nối với ống được xử lý bằng mối hàn, loại bỏ hoàn toàn khả năng rò rỉ tại bước ren nối ống.

2. Độ bền: Dưới tác động của rung động mạnh hoặc sự giãn nở nhiệt, rắc co ren dễ bị nới lỏng, trong khi rắc co vẫn giữ vững cấu trúc nhờ mối hàn kiên cố.

3. Thi công: Rắc co ren đơn giản hơn, không cần máy hàn chuyên dụng. Tuy nhiên, rắc co lại là lựa chọn "bất di bất dịch" cho hệ thống áp lực cao (High Pressure).

4. Giá thành: Rắc co inox hoặc thép đúc thường có giá cao hơn rắc co ren thông thường do yêu cầu về độ dày và chất lượng phôi thép.

Insight: Rắc co phù hợp cho các hệ thống yêu cầu độ kín tuyệt đối như hơi nóng, khí gas hoặc hóa chất lỏng.

Tại sao nên dùng rắc co?

Việc sử dụng rắc co không chỉ là một quyết định kỹ thuật mà còn là sự đảm bảo cho sự vận hành ổn định của doanh nghiệp:

• Khả năng chịu áp vượt trội: Nhờ mối hàn lồng sâu hoặc hàn đối đầu dày dặn, phụ kiện này có thể làm việc ở áp suất hàng trăm Bar mà không hề biến dạng.

• Loại bỏ nguy cơ rò rỉ: Các điểm yếu thường thấy ở chân ren (nơi thép bị gọt mỏng) sẽ không tồn tại ở rắc co, giúp hệ thống an toàn tuyệt đối.

• Tính kinh tế lâu dài: Dễ dàng tháo lắp để vệ sinh đường ống mà không phá hỏng vật tư, giúp kéo dài vòng đời của toàn bộ hệ thống.

2. Ứng dụng thực tế và những sai lầm cần tránh

Rắc co thường xuất hiện trong các "yết hầu" của hệ thống như:

• Hệ thống hơi nóng (Steam) tại các nhà máy dệt, nhuộm, thực phẩm.

• Đường ống dẫn hóa chất có tính ăn mòn cao.

• Hệ thống cấp thoát nước áp lực cao trong các tòa nhà cao tầng.

• Ngành chế biến thực phẩm yêu cầu tháo lắp vệ sinh đường ống thường xuyên.

Tuy nhiên, vẫn có những sai lầm thường gặp khiến phụ kiện này mất tác dụng:

• Hàn sai kỹ thuật: Hàn quá nóng làm biến dạng đai siết hoặc làm hỏng bề mặt làm kín bên trong rắc co.

• Siết quá lực: Dùng mỏ lết quá lớn để siết đai nhựa/thép có thể làm cháy ren hoặc nứt đai siết.

• Quên kiểm tra ron: Với các loại rắc co có gioăng cao su, việc hàn mà không tháo gioăng ra sẽ làm cháy gioăng, gây rò rỉ ngay khi đưa vào sử dụng.

Cách chọn rắc co hàn chuẩn kỹ thuật

Để hệ thống vận hành an toàn, hãy áp dụng checklist chọn hàng dưới đây:

•  Xác định vật liệu: Inox cho hóa chất/thực phẩm, thép carbon cho dầu/khí.

•  Kiểm tra độ dày (Schedule): Đảm bảo độ dày của đầu hàn rắc co tương đồng với độ dày của ống (ví dụ cùng SCH40 hoặc SCH80).

•  Xác định áp suất và nhiệt độ: Chọn đúng Class hoặc PN để tránh nổ bục phụ kiện.

•  Kiểm tra bề mặt tiếp xúc: Mặt côn hoặc mặt phẳng phải láng mịn, không có vết xước sâu.

Lưu ý khi lắp đặt

1. Tháo rời trước khi hàn: Luôn tháo đai siết và các bộ phận bên trong (nếu có gioăng) ra trước khi hàn để tránh nhiệt độ cao làm biến dạng hoặc cháy ron.

2. Vệ sinh mối hàn: Sau khi hàn TIG hoặc MIG, cần làm sạch xỉ hàn để đảm bảo đai siết có thể vặn vào một cách trơn tru.

3. Siết lực đều: Sử dụng lực vừa đủ, không nên dùng thêm ống nối dài để kích lực vì có thể làm hỏng ren cơ khí của rắc co.

Câu hỏi thường gặp (FAQ)

1. Rắc co có tháo ra được không?

Trả lời: Có. Đây chính là mục đích lớn nhất của nó. Bạn chỉ cần dùng mỏ lết nới lỏng đai siết ở giữa là có thể tách rời hai đoạn ống.

2. Rắc co inox 304 có dùng được cho axit không?

Trả lời: Có, nhưng với axit đậm đặc hoặc môi trường clorua cao, bạn nên cân nhắc chuyển sang rắc co inox 316 để có độ bền tốt hơn.

3. Có cần dùng băng tan khi siết rắc co hàn không?

Trả lời: Không. Rắc co làm kín bằng bề mặt tiếp xúc kim loại-kim loại hoặc bằng gioăng đệm bên trong. Việc quấn băng tan vào đai siết không có tác dụng làm kín lưu chất bên trong ống.

4. Giá rắc co phụ thuộc vào yếu tố nào?

Trả lời: Giá chủ yếu phụ thuộc vào vật liệu (inox đắt hơn thép), kích thước (DN càng lớn giá càng cao) và xuất xứ của sản phẩm.

Kết luận

Rắc co là mảnh ghép hoàn hảo cho những hệ thống đường ống đòi hỏi sự khắt khe về độ kín và sự tiện lợi trong bảo trì. Bằng cách kết hợp độ bền vĩnh cửu của mối hàn và tính linh hoạt của liên kết cơ khí, phụ kiện này giúp doanh nghiệp tối ưu hóa quy trình vận hành và giảm thiểu rủi ro sự cố. Việc chọn đúng chuẩn rắc co không chỉ giúp hệ thống của bạn bền bỉ hơn mà còn là sự đầu tư thông minh cho tính an toàn dài hạn rắc co hàn.
