DIN 2576 PN10 Flange Dimensions: Bảng thông số chuẩn và hướng dẫn kỹ thuật chuyên sâu

Bạn đã bao giờ rơi vào tình huống dở khóc dở cười khi đơn hàng mặt bích về đến công trình nhưng không thể xỏ vừa bulong do sai lệch khoảng cách tâm lỗ? Hay nghiêm trọng hơn, việc nhầm lẫn giữa tiêu chuẩn DIN 2576 PN10 và các hệ tiêu chuẩn khác như JIS hay ANSI đã khiến bạn phải dừng toàn bộ hệ thống để thay mới, gây lãng phí hàng trăm triệu đồng chi phí nhân công và vật tư?

Trong ngành vật tư đường ống, việc nắm vững din 2576 pn10 flange không chỉ là công việc của nhân viên thu mua mà còn là kiến thức sống còn của kỹ sư hiện trường. Chỉ cần sai lệch vài milimet ở độ dày hoặc đường kính tâm lỗ (PCD), hệ thống sẽ đối mặt với nguy cơ rò rỉ áp suất hoặc hỏng hóc kết cấu. Bài viết này sẽ cung cấp bảng tra cứu thông số kỹ thuật chi tiết nhất và những phân tích chuyên môn giúp bạn chọn đúng loại mặt bích DIN 2576 cho dự án của mình.

Din 2576 pn10 flange là gì?

DIN 2576 PN10 Flange là loại mặt bích thép hoặc inox được sản xuất theo bộ tiêu chuẩn DIN (Deutsches Institut für Normung - Viện Tiêu chuẩn Đức). Đây là dòng mặt bích phẳng (Plate Flange) được thiết kế chuyên biệt để làm việc trong các hệ thống có áp lực danh nghĩa là PN10 (tương đương 10 bar hay 1kgf/cm²).

Cụ thể về thuật ngữ:

• DIN 2576: Quy định về hình dáng, kích thước và phương pháp sản xuất của loại mặt bích phẳng hàn trượt (Slip-on plate flange).

• PN10: Viết tắt của "Pressure Nominal", con số 10 chỉ mức áp suất vận hành tối đa là 10 bar ở nhiệt độ tiêu chuẩn.

Nhờ cấu tạo đơn giản, trọng lượng nhẹ và giá thành kinh tế, mặt bích tiêu chuẩn DIN 2576 PN10 trở thành lựa chọn ưu tiên trong các hệ thống cấp nước dân dụng, HVAC (điều hòa thông gió), và các dây chuyền sản xuất công nghiệp nhẹ nơi áp suất không quá khắc nghiệt.

Ý nghĩa các thông số trong DIN 2576 PN10 Flange

Khi cầm trên tay một bảng catalog kỹ thuật, bạn sẽ thấy hàng loạt các ký hiệu viết tắt. Việc hiểu đúng ý nghĩa của các din 2576 pn10 flange này là chìa khóa để "giải mã" và lựa chọn phụ kiện chính xác:

• DN (Nominal Diameter): Đường kính danh nghĩa của ống đi cùng mặt bích. Lưu ý DN không phải là kích thước thực tế tính bằng mm của đường kính trong hay ngoài mà là ký hiệu định danh.

• OD (Outer Diameter): Đường kính ngoài tổng thể của mặt bích. Thông số này giúp xác định không gian lắp đặt cần thiết.

• PCD (Pitch Circle Diameter): Đường kính vòng tròn đi qua tâm các lỗ bulong. Đây là thông số quan trọng nhất quyết định việc hai mặt bích có lắp vừa với nhau hay không.

• Bolt Holes: Số lượng lỗ bulong và đường kính lỗ (Thường ký hiệu là d2).

• Thickness (b): Độ dày của tấm mặt bích. Độ dày này quyết định khả năng chịu lực và chống biến dạng của bích dưới áp suất dòng chảy.

Bảng tra thông số DIN 2576 PN10 Flange chi tiết (DN15 - DN300)

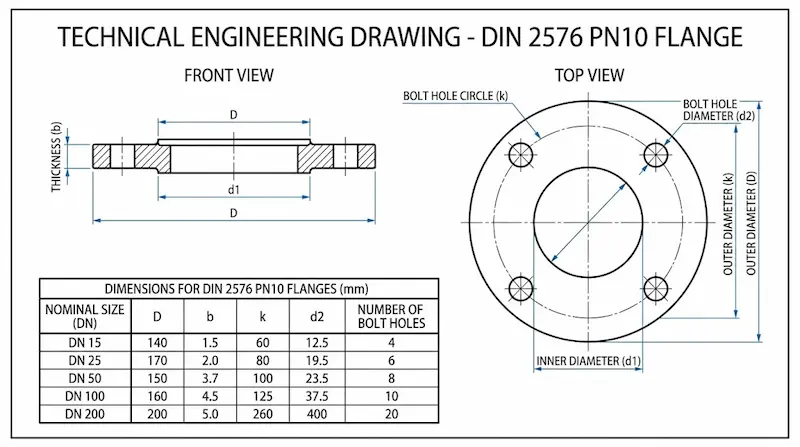

Dưới đây là bảng thông số kỹ thuật chuẩn hóa cho mặt bích DIN 2576 PN10. Bạn có thể sử dụng bảng này để đối chiếu trực tiếp khi kiểm tra hàng hóa tại kho hoặc thiết kế bản vẽ kỹ thuật.

Lưu ý: Trọng lượng có thể thay đổi nhẹ tùy theo vật liệu (thép carbon hoặc inox) và dung sai sản xuất của từng nhà máy.

Phân loại mặt bích DIN 2576 PN10

Mặc dù DIN 2576 tập trung vào dòng mặt bích phẳng (Plate Flange), nhưng trong thực tế triển khai, bạn sẽ gặp các biến thể về bề mặt tiếp xúc (Facing):

1. Flat Face (FF): Toàn bộ bề mặt mặt bích là một mặt phẳng đồng nhất. Loại này thường dùng khi kết nối với các thiết bị đúc bằng gang để tránh vỡ bích khi siết quá lực.

2. Raised Face (RF): Có một phần gờ cao lên ở khu vực quanh đường kính trong. Phần gờ này giúp tập trung áp lực lên gioăng (gasket), tăng khả năng làm kín.

3. Plate Flange (Mặt bích phẳng): Đây là dạng đặc thù của DIN 2576. Nó không có cổ (hub), được hàn trực tiếp vào ống bằng cách luồn ống vào trong lỗ bích và hàn cả hai mặt (Slip-on welding).

So sánh DIN 2576 PN10 với PN16, ANSI và JIS

Một sai lầm phổ biến là cho rằng các mặt bích cùng kích thước DN có thể lắp lẫn cho nhau. Thực tế hoàn toàn ngược lại:

Insight chuyên gia: Với các size nhỏ từ DN15 đến DN150, thông số PCD và số lỗ của PN10 và PN16 thường trùng nhau. Tuy nhiên, từ DN200 trở lên, số lỗ bulong và PCD bắt đầu khác biệt. Bạn tuyệt đối không được chủ quan khi làm việc với hệ thống ống lớn.

Vì sao cần chọn đúng DIN 2576 PN10 dimensions?

Việc lựa chọn sai thông số mặt bích dẫn đến những hậu quả dây chuyền:

1. Sai PCD - Không thể lắp đặt: Chỉ cần lệch 2mm ở tâm lỗ, bạn sẽ không thể xỏ được bulong xuyên qua hai mặt bích. Giải pháp duy nhất lúc này là cắt bỏ và hàn lại, gây lãng phí vật tư cực lớn.

2. Sai độ dày - Nguy cơ nổ ống: Nếu hệ thống yêu cầu áp lực PN16 nhưng bạn chọn mặt bích PN10 (mỏng hơn), dưới áp lực dòng chảy, mặt bích có thể bị cong vênh dẫn đến rò rỉ hoặc vỡ mối hàn.

3. Mismatch hệ thống: Các thiết bị như van, máy bơm thường được đúc sẵn mặt bích theo tiêu chuẩn nhất định. Nếu bạn chọn sai tiêu chuẩn mặt bích đường ống, toàn bộ hệ thống sẽ không thể kết nối đồng bộ.

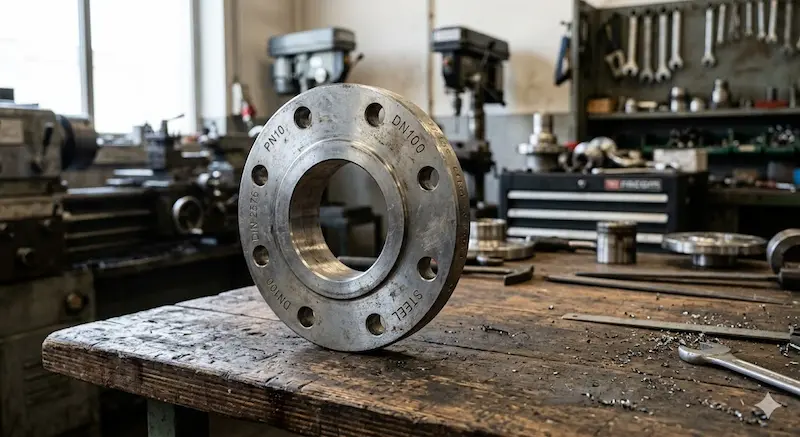

Ứng dụng thực tế của mặt bích DIN 2576 PN10

Nhờ đặc tính kỹ thuật ổn định trong dải áp suất trung bình thấp, loại mặt bích này được ứng dụng rộng rãi trong:

• Hệ thống xử lý nước: Nước thải, nước sạch sinh hoạt tại các tòa nhà cao tầng và khu công nghiệp.

• Hệ thống HVAC: Đường ống dẫn nước lạnh cho Chiller, nước nóng cho nồi hơi công suất thấp.

• Công nghiệp thực phẩm: Sử dụng phiên bản mặt bích inox DIN 2576 để đảm bảo vệ sinh và chống ăn mòn.

• PCCC: Các đường ống nhánh áp lực thấp trong hệ thống cứu hỏa tòa nhà.



Những sai lầm thường gặp khi chọn DIN 2576 Flange

• Nhầm lẫn PN10 và PN16: Nhiều người nghĩ PN10 rẻ hơn nên dùng thay cho PN16. Điều này chỉ an toàn nếu áp suất thực tế thấp, nhưng về mặt pháp lý kỹ thuật, nó là sai phạm nghiêm trọng.

• Quên kiểm tra đường kính trong (ID): Đối với mặt bích Slip-on, đường kính trong phải lớn hơn đường kính ngoài của ống một chút để lồng vào được. Nếu mua bích cho ống dày (Sch80) nhưng dùng thông số cho ống mỏng (Sch20), việc lắp đặt sẽ gặp khó khăn.

• Bỏ qua vật liệu: DIN 2576 chỉ quy định về kích thước, không quy định vật liệu. Bạn cần xác định rõ là thép carbon (A105, Q235) hay inox (304, 316) để tránh hiện tượng ăn mòn điện hóa.

Checklist: 5 bước chọn Din 2576 pn10 flange dimensions chuẩn không cần chỉnh

Để việc thu mua và lắp đặt diễn ra suôn sẻ, hãy áp dụng checklist sau:

1. Xác định kích thước ống: Kiểm tra DN của ống (ví dụ DN100).

2. Xác nhận áp lực: Hệ thống vận hành ở bao nhiêu bar? Nếu dưới 10 bar, chọn PN10.

3. Tra cứu PCD: Đối chiếu số lỗ bulong và đường kính tâm lỗ trong bảng din 2576 pn10 flange.

4. Kiểm tra độ dày (Thickness): Đảm bảo độ dày đúng chuẩn để chịu lực.

5. Chọn vật liệu & Bề mặt: Thép hay Inox? Flat face hay Raised face?

Câu hỏi thường gặp (FAQ)

1. Din 2576 pn10 flange dimensions có lắp vừa mặt bích PN16 không?

Đối với các size từ DN15 đến DN150, đa số lắp vừa vì PCD và số lỗ giống nhau. Tuy nhiên từ DN200 trở lên là KHÔNG. Luôn luôn tra bảng trước khi quyết định.

2. Mặt bích PN10 chịu được tối đa bao nhiêu bar thực tế?

Về lý thuyết là 10 bar ở nhiệt độ phòng. Tuy nhiên, khi nhiệt độ tăng cao, khả năng chịu áp lực của thép sẽ giảm xuống. Cần tham khảo biểu đồ áp suất - nhiệt độ (Pressure-Temperature Rating).

3. Tại sao Catalog ghi DIN 2576 nhưng thực tế lại giao tiêu chuẩn EN 1092-1?

Hiện nay tiêu chuẩn Châu Âu EN 1092-1 đã dần thay thế cho DIN cũ. EN 1092-1 Type 01 có thông số gần như tương đương hoàn toàn với DIN 2576, nên chúng thường được dùng thay thế cho nhau.

4. Din 2576 pn10 flange có bao nhiêu lỗ bulong?

Theo chuẩn DIN 2576 PN10, DN100 có 8 lỗ bulong với đường kính lỗ 18mm.

Kết luận

Việc hiểu và áp dụng chính xác din 2576 pn10 flange là yếu tố kiên quyết để đảm bảo an toàn và tính kinh tế cho mọi công trình đường ống. Đừng để những sai sót nhỏ về số đo gây ra những thiệt hại khổng lồ về kinh tế và uy tín kỹ thuật của bạn.

Nếu bạn đang tìm kiếm đơn vị cung cấp mặt bích DIN 2576 chất lượng cao, đầy đủ chứng chỉ CO/CQ và đúng chuẩn kích thước, hãy liên hệ ngay với đối tác cung ứng uy tín để được tư vấn chuyên sâu nhất Din 2576 pn10 flange dimensions.
