Măng sông mặt bích: Giải pháp kết nối tối ưu cho hệ thống đường ống phức tạp

Trong quá trình thi công và lắp đặt hệ thống đường ống công nghiệp, kỹ thuật viên thường xuyên rơi vào tình huống "tiến thoái lưỡng nan": Một đầu thiết bị đang sử dụng kết nối ren nhưng đoạn ống chờ tiếp theo lại sử dụng kết nối mặt bích. Sự không đồng nhất này nếu không có phương án xử lý chuẩn xác sẽ dẫn đến tình trạng rò rỉ lưu chất, mất áp suất hệ thống hoặc thậm chí là không thể lắp đặt hoàn chỉnh. Đây chính là lúc măng sông mặt phát huy vai trò là "mắt xích" trung gian không thể thay thế. Chỉ cần thiếu một chiếc măng sông mặt phù hợp, cả một hệ thống vận hành hàng tỷ đồng có thể phải tạm dừng hoạt động chỉ vì một lỗi kết nối nhỏ

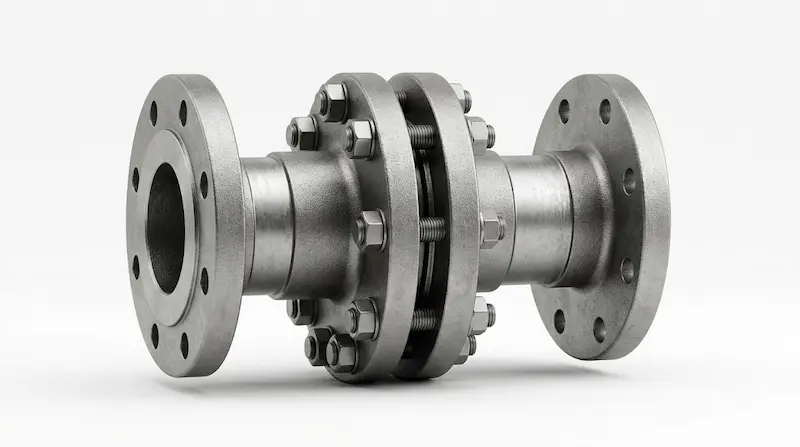

Măng sông mặt là gì?

Về mặt kỹ thuật, măng sông mặt (hay còn gọi là mặt bích ren chuyển đổi) là một loại phụ kiện cơ khí đặc thù được thiết kế để tạo cầu nối giữa hai kiểu kết nối hoàn toàn khác biệt: kết nối bằng ren và kết nối bằng mặt bích. Đây là giải pháp linh hoạt nhất để chuyển đổi phương thức lắp đặt mà không cần phải thay đổi toàn bộ cấu trúc đường ống hiện hữu.

Cấu tạo của một bộ măng sông mặt thường gồm hai phần chính được đúc hoặc gia công nguyên khối. Một đầu là phần thân trụ có tiện ren (có thể là ren trong hoặc ren ngoài tùy nhu cầu), đầu còn lại là một đĩa mặt bích có các lỗ bu lông theo tiêu chuẩn nhất định. Chức năng cốt yếu của nó là cho phép các thiết bị có đầu ren (như van, đồng hồ đo, máy bơm) có thể "bắt tay" một cách an toàn với hệ thống đường ống mặt bích quy mô lớn, đảm bảo tính đồng bộ và thẩm mỹ cho công trình.

Nguyên lý hoạt động và cơ chế kết nối

Sự độc đáo của măng sông mặt nằm ở chỗ nó tích hợp đồng thời hai cơ chế làm kín khác nhau trên cùng một thân phụ kiện. Điều này đòi hỏi kỹ thuật viên phải hiểu rõ nguyên lý vận hành của từng đầu để đảm bảo độ bền tối đa cho mối nối.

• Đầu kết nối ren: Sử dụng nguyên lý ma sát và lực ép giữa các bước ren. Để đạt được độ kín khít tuyệt đối, đặc biệt là với hệ thống dẫn khí hoặc chất lỏng áp suất cao, việc sử dụng băng tan (PTFE) hoặc keo làm kín chuyên dụng là bắt buộc.

• Đầu kết nối mặt bích: Hoạt động dựa trên lực ép của các bu lông lên bề mặt phẳng. Giữa hai bề mặt bích luôn cần có một lớp gioăng (gasket) bằng cao su, chì hoặc teflon. Khi siết chặt bu lông, gioăng sẽ bị biến dạng và lấp đầy các khoảng hở, tạo thành rào cản ngăn lưu chất thoát ra ngoài.

Sự kết hợp này mang lại khả năng thích ứng cực cao cho các hệ thống đường ống đòi hỏi sự tháo lắp định kỳ để bảo trì hoặc thay thế thiết bị mà không ảnh hưởng đến cấu trúc thép cố định.

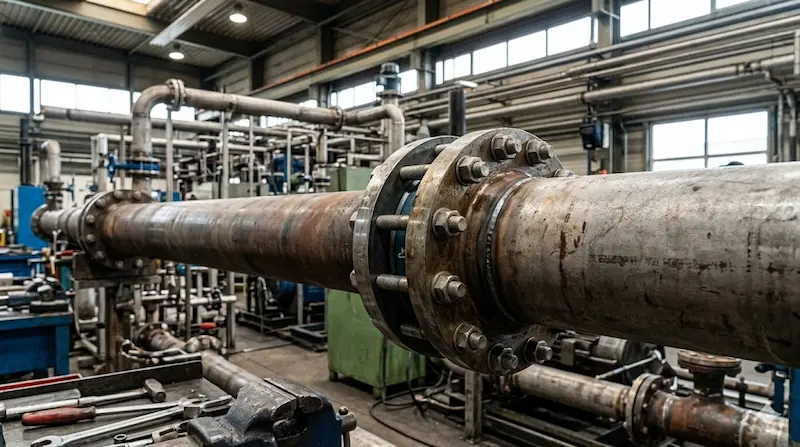

Phân loại măng sông mặt phổ biến

Để đáp ứng các yêu cầu khắt khe trong công nghiệp, măng sông mặt được phân chia thành nhiều dòng sản phẩm dựa trên các tiêu chí kỹ thuật cụ thể:

• Theo kiểu ren:

  • Ren trong: Thường dùng để kết nối với các đầu ống ren ngoài hoặc van.

  • Ren ngoài: Dùng để vặn trực tiếp vào các lỗ ren của máy bơm hoặc thiết bị đo.

• Theo vật liệu cấu tạo:

  • Thép mạ kẽm: Giá thành rẻ, chịu lực tốt, thường dùng trong hệ thống PCCC và nước cấp.

  • Inox 304 / 316: Khả năng chống ăn mòn tuyệt vời, dành riêng cho môi trường hóa chất, thực phẩm hoặc y tế.

  • Thép carbon: Chịu áp lực cực cao, phù hợp cho ngành dầu khí.

• Theo tiêu chuẩn mặt bích:

  • ANSI (Mỹ), JIS (Nhật), BS (Anh), DIN (Đức): Mỗi tiêu chuẩn sẽ có kích thước đường kính đĩa và vị trí lỗ bu lông khác nhau. Lưu ý: Bạn không thể lắp mặt bích tiêu chuẩn JIS vào hệ thống chuẩn BS dù có cùng kích thước đường kính.

• Theo áp lực vận hành: Phổ biến nhất là các dòng PN10, PN16, Class 150, Class 300...



Thông số kỹ thuật quan trọng cần lưu ý

Việc lựa chọn sai thông số kỹ thuật của măng sông mặt sẽ dẫn đến lãng phí chi phí và thời gian. Khi đặt hàng, bạn cần cung cấp chính xác các thông tin sau:

1. Kích thước danh nghĩa (DN): Phổ biến từ DN15, DN20 cho đến DN200 hoặc lớn hơn.

2. Chuẩn ren: Bạn cần ren NPT (ren côn chuẩn Mỹ) hay BSP (ren thẳng/côn chuẩn Anh)? Hai loại này không thể vặn khớp hoàn toàn vào nhau.

3. Độ dày mặt bích và áp lực: Quyết định khả năng chịu tải của hệ thống. Ví dụ, hệ thống PCCC thường yêu cầu tối thiểu PN16.

4. Thông số lỗ bu lông: Đường kính lỗ và số lượng lỗ (4 lỗ, 8 lỗ, 12 lỗ...) phải tương ứng với mặt bích đối ứng.

So sánh Măng sông mặt bích với phụ kiện khác

Trong "thế giới" phụ kiện đường ống, măng sông mặt thường bị nhầm lẫn với Flange Adapter hoặc măng sông ren thuần. Tuy nhiên, mỗi loại lại có một thế mạnh riêng:

• Măng sông ren thuần: Chỉ kết nối ống ren với ống ren. Độ linh hoạt thấp khi cần kết nối với van mặt bích lớn.

• Flange Adapter (Khớp nối mềm mặt bích): Có khả năng co giãn và giảm chấn, thường dùng cho ống nhựa hoặc ống gang. Tuy nhiên, nó không có đầu ren cố định như măng sông mặt.

• Khớp nối nhanh: Tiện lợi nhưng khả năng chịu áp lực và độ bền trong môi trường hóa chất không thể so sánh với măng sông kim loại.

Insight chuyên gia: Măng sông mặt được coi là giải pháp "trung gian tối ưu" vì nó vừa đảm bảo độ chắc chắn của kết nối cơ khí, vừa cung cấp sự linh hoạt tuyệt vời khi cần chuyển đổi chuẩn lắp đặt một cách nhanh chóng.

Tại sao hệ thống của bạn cần măng sông mặt?

Nếu bạn đang băn khoăn về việc có nên đầu tư phụ kiện này hay không, hãy xem xét các lợi ích thực tế sau:

• Kết nối không giới hạn: Cho phép kết hợp các thiết bị từ nhiều nhà sản xuất khác nhau (một bên dùng chuẩn ren, một bên dùng chuẩn mặt bích) mà không gặp trở ngại.

• Tiết kiệm chi phí cải tạo: Thay vì phải thay thế toàn bộ đoạn ống dài để đồng nhất chuẩn, bạn chỉ cần một phụ kiện măng sông nhỏ gọn để xử lý điểm tiếp giáp.

• Dễ dàng bảo trì: Khi một thiết bị ren bị hỏng, bạn có thể dễ dàng tháo phần mặt bích của măng sông để đưa thiết bị ra ngoài sửa chữa mà không cần cắt ống.

Những sai lầm thường gặp khi sử dụng

Ngay cả những thợ lành nghề đôi khi vẫn mắc phải các lỗi "sơ đẳng" khiến hệ thống rò rỉ:

1. Nhầm lẫn giữa ren NPT và BSP: Hai chuẩn ren này có góc đỉnh ren khác nhau (60 độ và 55 độ). Nếu cố tình vặn, ren sẽ bị cháy và không bao giờ kín được.

2. Quên dùng gioăng (Gasket): Mặt bích kim loại tiếp xúc trực tiếp với nhau sẽ không bao giờ kín tuyệt đối, bắt buộc phải có gioăng đệm.

3. Siết bu lông không đều: Siết quá chặt một bên sẽ làm vênh mặt bích, gây hở ở phía đối diện.

4. Sai lệch vật liệu: Dùng măng sông thép cho hệ thống hóa chất axit sẽ dẫn đến tình trạng ăn mòn thủng ống chỉ sau một thời gian ngắn.

Cách chọn măng sông mặt chuẩn kỹ thuật

Để hệ thống vận hành trơn tru, hãy tuân thủ checklist chọn hàng dưới đây:

•  Xác định loại ren: Kiểm tra đầu thiết bị hiện có là ren trong hay ngoài, chuẩn NPT hay BSP.

•  Xác định tiêu chuẩn mặt bích: Đo khoảng cách tâm lỗ bu lông và đường kính ngoài của mặt bích đối ứng để xác định chuẩn JIS, BS hay ANSI.

•  Chọn vật liệu: Nước sạch dùng thép mạ kẽm; thực phẩm/hóa chất dùng Inox; hơi nóng dùng thép carbon.

•  Xác định áp lực: Phụ kiện phải có áp lực định danh bằng hoặc cao hơn áp lực làm việc của bơm.

Lưu ý quan trọng khi lắp đặt

Khi tiến hành lắp đặt măng sông mặt bích, hãy ghi nhớ các nguyên tắc vàng:

1. Làm sạch bề mặt: Loại bỏ rỉ sét, bụi bẩn trên ren và bề mặt phẳng của bích.

2. Quấn băng tan đúng cách: Quấn đủ số vòng và theo chiều vặn ren để tăng độ kín.

3. Quy tắc hình sao: Khi siết bu lông mặt bích, hãy siết theo hình sao (đối xứng) để lực ép được phân bổ đồng đều, tránh làm biến dạng gioăng.

4. Kiểm tra rò rỉ: Sau khi lắp, cần test áp suất (hydrotest) để đảm bảo không có bọt khí hoặc rò rỉ nước tại các điểm nối.

Câu hỏi thường gặp (FAQ)

1. Măng sông mặt bích dùng để làm gì?

Trả lời: Đây là phụ kiện chuyển đổi dùng để kết nối một đầu đường ống hoặc thiết bị dạng ren với một hệ thống đường ống sử dụng mặt bích.

2. Làm sao biết măng sông dùng chuẩn ren nào?

Trả lời: Thông thường, ren NPT phổ biến trong hệ thống dầu khí/Mỹ, còn ren BSP (G) phổ biến trong hệ thống nước dân dụng và công nghiệp tại Việt Nam. Bạn có thể dùng thước đo bước ren để kiểm tra chính xác.

3. Có thể dùng măng sông mặt cho hơi nóng không?

Trả lời: Hoàn toàn được, nhưng bạn phải chọn loại làm bằng thép đúc hoặc inox và sử dụng gioăng chịu nhiệt (graphite hoặc amiang) cho đầu mặt bích.

4. Tại sao măng sông mặt inox lại đắt hơn thép?

Trả lời: Inox có khả năng chống oxy hóa vượt trội, độ bền hóa học cao và chi phí nguyên liệu đầu vào cũng như gia công phức tạp hơn nhiều so với thép mạ kẽm.

Kết luận

Măng sông mặt bích không chỉ là một phụ kiện kết nối đơn thuần, mà là giải pháp kỹ thuật thông minh giúp tối ưu hóa hiệu suất và linh hoạt hóa hệ thống đường ống của bạn. Việc hiểu rõ và chọn đúng chuẩn loại măng sông không chỉ giúp tiết kiệm chi phí mà còn bảo vệ an toàn cho toàn bộ công trình trước những rủi ro rò rỉ không đáng có.

Đừng để một sai sót nhỏ trong việc chọn phụ kiện làm ảnh hưởng đến tiến độ và chất lượng dự án của bạn. Hãy luôn ưu tiên những sản phẩm đạt chuẩn quốc tế để đảm bảo sự bền bỉ theo thời gian Măng sông mặt bích.
