2 NPT Flange: Giải pháp kết nối ren chuẩn Mỹ cho hệ thống áp lực cao

Trong quá trình lắp đặt hệ thống đường ống công nghiệp, không ít kỹ sư và đơn vị thi công đã phải dở khóc dở cười khi đối mặt với tình trạng rò rỉ tại các mối nối, dù phụ kiện hoàn toàn mới. Một trong những nguyên nhân phổ biến nhất chính là sự nhầm lẫn giữa các tiêu chuẩn ren, đặc biệt là khi chọn mua 2 NPT nhưng lại lắp đặt vào hệ thống sử dụng chuẩn ren thẳng hoặc ren hệ Anh (BSP). Chỉ cần một sai sót nhỏ trong việc xác định chuẩn ren NPT, toàn bộ hệ thống của bạn có thể đối mặt với nguy cơ rò rỉ, sụt áp ngay sau khi vận hành, dẫn đến chi phí khắc phục vô cùng tốn kém. Vậy mặt bích ren NPT 2 inch có đặc điểm gì khác biệt và tại sao nó lại được coi là tiêu chuẩn "vàng" trong các ứng dụng áp lực cao?

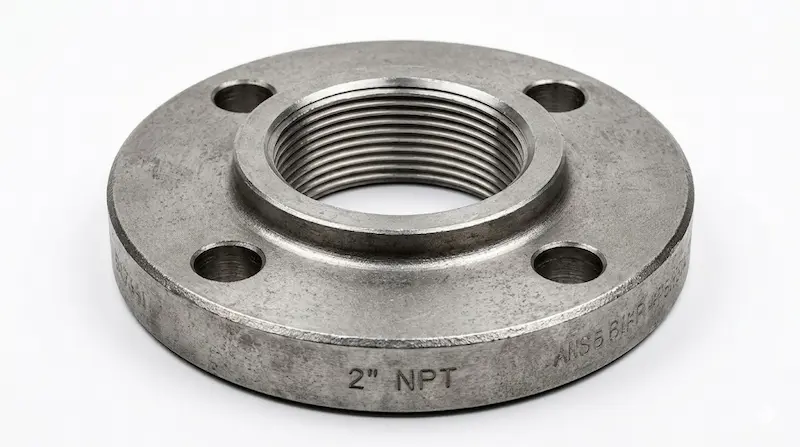

2 NPT flange là gì?

Về mặt kỹ thuật, 2 NPT (mặt bích ren 2 inch chuẩn NPT) là một loại phụ kiện cơ khí được thiết kế để kết nối các đoạn đường ống, van hoặc thiết bị đo lường thông qua cơ chế vặn ren. Ký hiệu "2" đại diện cho kích thước danh nghĩa của đường ống (Nominal Pipe Size - NPS), tương đương với đường kính DN50 trong hệ mét. Điểm mấu chốt nằm ở hậu tố "NPT" – viết tắt của National Pipe Tapered, một tiêu chuẩn ren côn của Mỹ được quy định theo ASME B1.20.1.

Cấu tạo của một 2 NPT bao gồm thân mặt bích dày dặn (thường tuân theo chuẩn ANSI/ASME B16.5) và phần lỗ trung tâm được gia công ren trong dạng côn. Chính thiết kế ren côn này giúp mặt bích có thể kết nối cực kỳ chắc chắn với các đầu ống ren ngoài mà không cần đến các mối hàn phức tạp, giúp tiết kiệm thời gian lắp đặt trong các môi trường hạn chế về thiết bị hàn hoặc khu vực dễ cháy nổ.

Nguyên lý hoạt động của ren NPT

Sức mạnh của 2 NPT nằm ở nguyên lý "ren côn" (tapered thread). Khác với các loại ren song song truyền thống vốn chỉ đóng vai trò giữ chặt cơ học, ren NPT có đường kính ren nhỏ dần về phía đầu ống. Khi bạn tiến hành siết mặt bích vào ống, các đỉnh ren và chân ren sẽ ép chặt vào nhau theo phương nghiêng.

Quá trình siết này tạo ra một lực ép cực đại, gây ra sự biến dạng nhẹ giữa các bề mặt kim loại, từ đó hình thành một mối nối kín khít tuyệt đối. Trên lý thuyết, ren NPT có thể tạo độ kín mà không cần gioăng đệm nhờ sự ma sát và ép chặt của các vòng ren. Tuy nhiên, trong thực tế, các chuyên gia luôn khuyến nghị sử dụng thêm băng tan (PTFE) hoặc keo làm kín để lấp đầy các khe hở siêu nhỏ giữa đỉnh và đáy ren, đảm bảo hệ thống không bị rò rỉ ngay cả dưới áp suất lớn.

Phân loại 2 NPT flange phổ biến trên thị trường

Mặc dù có cùng chuẩn ren, nhưng 2 NPT được sản xuất với nhiều biến thể để phù hợp với từng môi trường làm việc cụ thể:

• Threaded Flange (Mặt bích ren): Đây là loại phổ biến nhất, toàn bộ thân bích được kết nối với ống thông qua ren. Phù hợp cho hệ thống có áp suất thấp đến trung bình hoặc nơi không được phép hàn.

• Slip-on / Weld Neck với ren chuyển đổi: Một số hệ thống sử dụng mặt bích hàn nhưng được gia công thêm ren NPT ở đầu nối để tương thích với các thiết bị đo hoặc van điều khiển.

• Phân loại theo vật liệu:

  • Thép Carbon (A105): Phổ biến nhất trong dầu khí và PCCC nhờ khả năng chịu lực tốt và giá thành rẻ. Thường được mạ kẽm để chống rỉ sét.

  • Inox 304/316: Sử dụng trong môi trường hóa chất, thực phẩm hoặc nơi có độ ăn mòn cao. Inox 316 đặc biệt ưu việt trong môi trường muối biển.

• Tiêu chuẩn áp lực (Class): Tùy theo hệ thống mà bạn cần chọn 2 NPT Class 150, 300, 600 hay 1500. Class càng cao thì thân bích càng dày và số lượng lỗ bu lông càng nhiều.

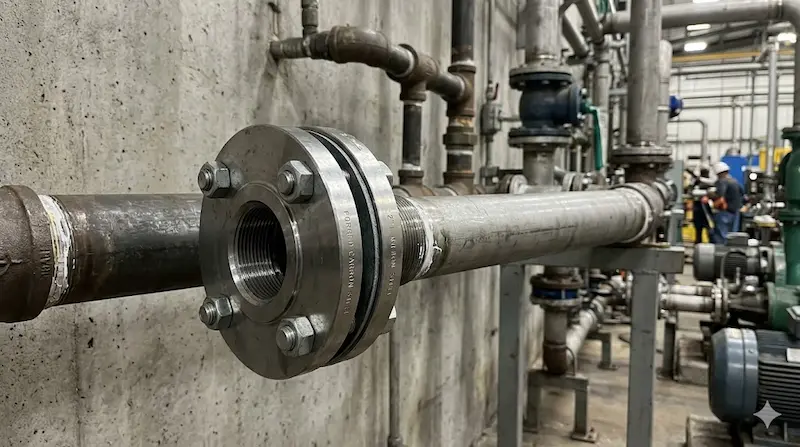

Thông số kỹ thuật của 2 NPT flange

Để chọn đúng phụ kiện, bạn cần nắm vững các thông số kích thước cơ bản của mặt bích 2 NPT theo chuẩn ANSI/ASME B16.5:

Việc nắm rõ bảng thông số này giúp bạn tránh được lỗi mua nhầm mặt bích có cùng kích thước 2 inch nhưng sai chuẩn lỗ bu lông (ví dụ nhầm sang chuẩn JIS hoặc DIN), khiến việc kết nối với các thiết bị hiện hữu trở nên bất khả thi.

So sánh chuẩn NPT và BSP trong sản xuất mặt bích

Một trong những sai lầm kinh điển trong ngành vật tư đường ống là lắp lẫn giữa NPT và BSP. Hãy cùng so sánh để thấy sự khác biệt cốt yếu:

Insight chuyên gia: Nếu bạn cố tình vặn một đầu ống ren BSP vào một 2 NPT, bạn sẽ thấy chúng chỉ vào được 1-2 vòng rồi bị kẹt cứng. Nếu dùng lực mạnh để cưỡng ép, bạn sẽ làm hỏng hoàn toàn bước ren của cả hai, dẫn đến rò rỉ không thể cứu vãn.

Tại sao phải chọn đúng 2 NPT flange cho hệ thống?

Việc đầu tư đúng loại 2 NPT ngay từ đầu không chỉ là vấn đề kỹ thuật mà còn là bài toán kinh tế:

1. Đảm bảo an toàn áp lực: Các hệ thống khí nén hoặc hơi nóng yêu cầu độ kín khít tuyệt đối. Mặt bích chuẩn NPT được thiết kế để chịu được sự rung lắc và giãn nở nhiệt mà không bị nới lỏng mối nối.

2. Tối ưu tuổi thọ thiết bị: Khi ren khớp hoàn toàn, tải lượng áp suất được phân bổ đều lên các vòng ren, ngăn ngừa tình trạng mỏi kim loại và ăn mòn kẽ hở.

3. Dễ dàng bảo trì: Sử dụng đúng chuẩn ren giúp việc tháo lắp thay thế van, đồng hồ áp suất trở nên nhanh chóng, không cần phải cắt ống hay hàn lại, giúp giảm thiểu thời gian dừng máy (downtime).

2 NPT dùng trong trường hợp nào?

Với những đặc tính ưu việt về độ kín, mặt bích ren 2 inch NPT thường xuất hiện trong:

• Hệ thống dầu khí và hóa chất: Nơi yêu cầu các kết nối kín khít để tránh rò rỉ lưu chất độc hại hoặc dễ cháy.

• Đường ống khí nén áp suất cao: NPT là tiêu chuẩn mặc định cho hầu hết các máy nén khí và bình tích áp sản xuất theo công nghệ Mỹ.

• Hệ thống Phòng cháy chữa cháy (PCCC): Sử dụng tại các đầu chờ van, họng tiếp nước nơi cần sự chắc chắn và chịu áp lực tức thời lớn.

• Thiết bị đo lường: Các sensor, đồng hồ áp suất kích thước lớn thường sử dụng kết nối ren NPT để đảm bảo độ chính xác và không rò rỉ.

Những sai lầm thường gặp khi lắp đặt

Ngay cả khi đã mua đúng 2 NPT, bạn vẫn có thể thất bại nếu mắc các lỗi sau:

• Siết quá lực (Over-tightening): Do là ren côn, việc siết quá mạnh có thể làm nứt thân mặt bích hoặc làm biến dạng ren đến mức không thể tháo ra được.

• Không sử dụng vật liệu làm kín: Dù ren NPT có thể tự làm kín, nhưng trong môi trường công nghiệp, việc thiếu băng tan hoặc keo chuyên dụng sẽ khiến các phân tử khí siêu nhỏ vẫn có thể len lỏi qua.

• Nhầm lẫn giữa các Class áp lực: Lắp mặt bích Class 150 vào hệ thống chạy áp suất Class 300 sẽ gây nổ bích, cực kỳ nguy hiểm.

Cách chọn 2 NPT chuẩn kỹ thuật

Để không mua nhầm hàng kém chất lượng hoặc sai quy cách, hãy áp dụng checklist sau:

•  Xác nhận chuẩn ren: Kiểm tra tài liệu kỹ thuật của máy móc xem là NPT hay BSP.

•  Kiểm tra vật liệu: Đối chiếu với lưu chất bên trong ống (Nước thường dùng thép mạ kẽm, hóa chất dùng Inox).

•  Tra cứu bảng tiêu chuẩn ANSI: Đảm bảo đường kính lỗ bu lông và độ dày bích đúng với Class yêu cầu.

•  Nguồn gốc xuất xứ: Ưu tiên hàng có chứng chỉ CO/CQ rõ ràng để đảm bảo hàm lượng carbon trong thép đạt chuẩn.

Lưu ý quan trọng khi lắp đặt

1. Vệ sinh ren: Trước khi vặn, hãy dùng bàn chải sắt làm sạch bụi bẩn hoặc phôi thép còn sót lại trong rãnh ren của 2 NPT.

2. Quấn băng tan đúng chiều: Quấn cùng chiều với chiều vặn ren để khi siết vào, băng tan không bị đùn ra ngoài.

3. Kiểm tra đồng bộ: Luôn đảm bảo bu lông kết nối mặt bích cũng phải đạt tiêu chuẩn cường độ tương ứng (ví dụ bu lông 8.8 hoặc A193 B7).

Câu hỏi thường gặp (FAQ)

1. 2 NPT flange có tương đương với DN50 không?

Trả lời: Có, về mặt kích thước đường ống danh nghĩa, chúng đều tương đương với ống có đường kính ngoài khoảng 60.3mm.

2. Có thể dùng chung ren NPT với ren thẳng (NPSM) không?

Trả lời: Không khuyến khích. Ren thẳng không thể tạo độ kín khít khi lắp vào mặt bích ren côn NPT, dễ gây rò rỉ áp suất.

3. Làm sao phân biệt nhanh NPT và BSP bằng mắt thường?

Trả lời: Rất khó phân biệt bằng mắt thường vì góc ren 55 độ và 60 độ khá gần nhau. Cách tốt nhất là dùng dưỡng đo ren (Thread Gauge) chuyên dụng.

4. Giá của 2 NPT flange inox và thép chênh lệch thế nào?

Trả lời: Thông thường, mặt bích Inox 304 sẽ có giá cao gấp 2-3 lần so với thép carbon A105 tùy vào thời điểm thị trường.

Kết luận

Việc lựa chọn và sử dụng 2 flange đúng cách là yếu tố tiên quyết để đảm bảo sự ổn định và an toàn cho hệ thống đường ống áp lực cao. Đừng để những sai sót nhỏ về chuẩn ren phá hỏng cả một công trình quy mô. Hiểu rõ bản chất ren côn NPT, chọn đúng vật liệu và lắp đặt chuẩn kỹ thuật chính là cách bạn bảo vệ tài sản và uy tín của chính mình 2 npt flange.
