Slip on flange là gì? Cấu tạo, thông số và hướng dẫn lựa chọn chuẩn kỹ thuật

Trong thiết kế và lắp đặt hệ thống đường ống công nghiệp, việc lựa chọn sai loại mặt bích là một trong những nguyên nhân hàng đầu dẫn đến sự cố rò rỉ và giảm tuổi thọ công trình. Nhiều kỹ sư và nhà thầu đôi khi vẫn lúng túng khi đứng trước các lựa chọn như Weld Neck, Blind hay Slip On, đặc biệt là khi không đánh giá đúng áp lực vận hành thực tế.

Hiểu rõ slip on flange gì không chỉ giúp bạn tối ưu hóa chi phí vật tư mà còn đảm bảo tính an toàn tuyệt đối cho hệ thống. Một lựa chọn sai lầm – chẳng hạn như dùng mặt bích trượt cho hệ thống áp suất cực cao – có thể dẫn đến những hậu quả nghiêm trọng về kinh tế và an toàn lao động. Bài viết này sẽ phân tích chi tiết từ cấu tạo, nguyên lý đến cách lắp đặt để giúp bạn có cái nhìn chuyên sâu nhất.

Slip on flange là gì? Định nghĩa và đặc điểm cấu tạo

Slip on flange gì? Đây là loại mặt bích có thiết kế dạng vòng tròn phẳng, với lỗ trung tâm có đường kính lớn hơn một chút so với đường kính ngoài của ống (OD). Đặc điểm này cho phép mặt bích dễ dàng "trượt" qua ống trước khi được hàn cố định tại chỗ. Trong thuật ngữ kỹ thuật Việt Nam, loại này còn thường được gọi là mặt bích trượt hoặc mặt bích hàn bằng.

Về đặc điểm cấu tạo, slip on flange không có phần cổ dài (hub) như mặt bích hàn cổ (Weld Neck). Điều này giúp giảm chiều cao tổng thể của mối nối, cực kỳ hữu ích trong các không gian lắp đặt hạn chế. Vật liệu chế tạo phổ biến nhất là thép carbon (A105), thép hợp kim hoặc inox 304, 316 nhằm đáp ứng các yêu cầu về chống ăn mòn và độ bền cơ học tùy theo môi trường lưu chất.

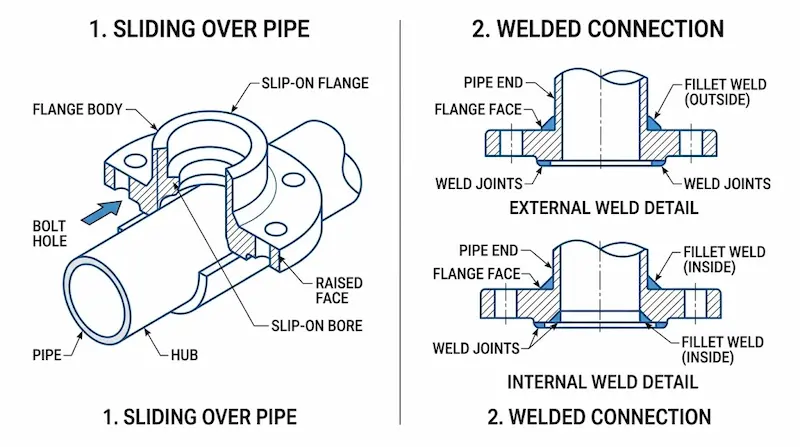

Nguyên lý hoạt động và cơ chế kết nối của slip on flange

Nguyên lý hoạt động của slip on flange dựa trên sự kết hợp giữa liên kết hàn và liên kết bulong. Khác với loại bích hàn cổ chỉ cần một mối hàn đối đầu, bích trượt yêu cầu kỹ thuật hàn ở cả hai phía: một mối hàn góc (fillet weld) ở mặt trong và một mối hàn góc ở mặt ngoài của mặt bích.

Cơ chế tạo liên kết kín được thực hiện như sau:

• Hàn cố định: Việc hàn hai phía giúp cố định chắc chắn vị trí bích trên ống, ngăn chặn sự dịch chuyển và rò rỉ.

• Kết nối bulong: Các lỗ bulong trên mặt bích khớp với mặt bích đối diện hoặc thiết bị (van, bơm).

• Gioăng đệm (Gasket): Một lớp gioăng được đặt giữa hai mặt bích để lấp đầy các khe hở li ti khi siết chặt bulong.

Điểm cộng lớn nhất của nguyên lý này là sự linh hoạt. Vì mặt bích trượt qua ống, kỹ thuật viên không cần phải cắt ống với độ chính xác tuyệt đối từng milimet như khi dùng mặt bích hàn đối đầu, từ đó giảm đáng kể thời gian và độ khó trong quá trình thi công.

Phân loại slip on flange theo tiêu chuẩn và vật liệu

Để đảm bảo tính đồng bộ trên toàn hệ thống, slip on flange được sản xuất nghiêm ngặt theo các bộ tiêu chuẩn quốc tế. Tùy vào khu vực và ngành công nghiệp, bạn sẽ gặp các phân loại sau:

1. Theo tiêu chuẩn kỹ thuật:

   • ANSI/ASME (Mỹ): Phổ biến nhất là chuẩn B16.5 với các Class 150, 300, 600...

   • JIS (Nhật Bản): Thường dùng các chuẩn 5K, 10K, 16K, 20K.

   • BS/DIN/EN (Châu Âu): Các chuẩn PN10, PN16, PN25...

2. Theo vật liệu chế tạo:

   • Thép Carbon (Carbon Steel): Thường dùng cho hệ thống nước, khí nén, dầu nhờ tính chịu lực tốt và giá rẻ.

   • Thép không gỉ (Stainless Steel 304, 316): Chuyên dụng cho ngành thực phẩm, hóa chất nhờ khả năng chống oxy hóa tuyệt vời.

3. Theo áp lực làm việc:

   • Áp suất thấp (Class 150/PN10).

   • Áp suất trung bình (Class 300/PN16).



Thông số kỹ thuật của slip on flange bạn cần nắm rõ

Khi đặt hàng hoặc thiết kế, việc nắm rõ bảng thông số kỹ thuật là điều bắt buộc để tránh mua nhầm hàng không lắp vừa ống. Các thông số quan trọng bao gồm:

• DN (Nominal Diameter): Đường kính danh nghĩa của mặt bích (ví dụ DN50, DN100).

• ID (Inside Diameter): Đường kính trong của bích (luôn lớn hơn đường kính ngoài của ống).

• OD (Outside Diameter): Đường kính ngoài tổng thể của mặt bích.

• BC (Bolt Circle): Đường kính tâm lỗ bulong.

• Số lỗ bulong (n): Số lượng lỗ để xỏ bulong kết nối.

Bảng thông số tham khảo (Chuẩn ANSI Class 150)

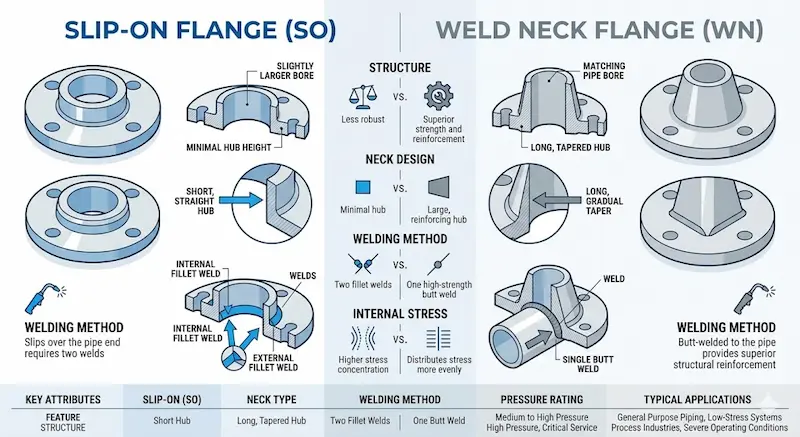

So sánh slip on flange với các loại flange khác

Sự khác biệt lớn nhất nằm ở khả năng chịu áp lực và độ bền mỏi. Tại sao chuyên gia thường khuyên dùng Weld Neck cho áp lực cao thay vì Slip On?

• Slip On vs Weld Neck (Hàn cổ): Weld Neck có phần cổ dài giúp phân bổ ứng suất từ mặt bích sang ống tốt hơn. Slip On không có cổ nên khả năng chịu tải trọng và rung động kém hơn. Tuy nhiên, Slip On có giá thành vật tư thấp hơn và dễ lắp đặt hơn đáng kể.

• Slip On vs Socket Weld (Hàn bọc đúc): Cả hai đều dùng mối hàn góc, nhưng Socket Weld có một gờ chặn bên trong để giữ ống, thường dùng cho các đường ống kích thước nhỏ (DN50 trở xuống). Slip On linh hoạt hơn cho các đường ống lớn.

Ưu điểm của slip on flange:

1. Chi phí đầu tư thấp: Giá thành sản xuất và mua mới rẻ hơn các loại bích có cổ.

2. Dễ thi công: Không yêu cầu tay nghề hàn quá cao như hàn đối đầu và không cần cắt ống cực kỳ chính xác.

3. Tiết kiệm không gian: Thiết kế phẳng, mỏng giúp tối ưu diện tích lắp đặt.

Nhược điểm cần lưu ý:

1. Áp lực hạn chế: Chỉ nên dùng cho hệ thống áp suất thấp đến trung bình.

2. Độ bền mỏi thấp: Do cấu tạo mối hàn góc, bích trượt dễ bị tập trung ứng suất tại vị trí hàn hơn so với bích hàn cổ.

Ứng dụng thực tế: Khi nào nên dùng slip on flange?

Dựa trên các phân tích kỹ thuật, slip on flange là lựa chọn lý tưởng cho các môi trường lưu chất ít nguy hiểm và áp suất không quá lớn:

• Hệ thống cấp thoát nước: Các đường ống dẫn nước sinh hoạt, nước thải đô thị.

• Hệ thống HVAC: Đường ống dẫn khí, nước làm lạnh (chiller) trong các tòa nhà.

• Công nghiệp nhẹ: Các nhà máy dệt may, chế biến nông sản, nơi áp lực làm việc thường dưới 20 Bar.

• Đường ống khí nén: Ở các vị trí áp suất thấp.

Sai lầm cần tránh: Tuyệt đối không dùng slip on flange cho các hệ thống hơi nóng áp suất cao (High-pressure Steam) hoặc các hóa chất cực độc. Ở những môi trường này, độ bền của mối hàn góc trên bích trượt không đủ để đảm bảo an toàn lâu dài, dễ dẫn đến hiện tượng "xé" mối hàn.

Checklist chọn mua slip on flange đúng chuẩn

Để đảm bảo hiệu quả kinh tế và kỹ thuật, hãy kiểm tra danh sách sau trước khi quyết định mua hàng:

•  Áp suất thiết kế: Hệ thống của bạn vận hành ở bao nhiêu Bar? (PN10, PN16 hay Class 150?).

•  Đường kính ống: Kiểm tra OD của ống để chọn bích có ID phù hợp.

•  Tiêu chuẩn kết nối: Các thiết bị có sẵn (van, bơm) đang theo chuẩn gì? (JIS, ANSI hay BS?).

•  Vật liệu: Môi trường có ăn mòn không? Cần thép đen, mạ kẽm hay inox?

•  Độ dày và số lỗ: Đối chiếu với catalogue của nhà sản xuất để đảm bảo khớp 100%.

Hướng dẫn lắp đặt slip on flange đúng kỹ thuật

Quy trình lắp đặt chuẩn sẽ quyết định độ kín của mối nối:

1. Căn chỉnh: Trượt mặt bích vào ống. Đảm bảo khoảng cách từ đầu ống đến mặt trong của bích bằng với độ dày của ống cộng thêm khoảng 3-5mm.

2. Hàn đính: Hàn đính tại 4 điểm đối xứng để giữ bích cân bằng, không bị vênh.

3. Hàn chính thức: Thực hiện mối hàn góc ở cả mặt ngoài (tiếp giáp thân bích và ống) và mặt trong (đầu ống và lòng bích). Lưu ý không để mối hàn bên trong lấn vào bề mặt làm kín của bích.

4. Lắp gioăng và siết bulong: Đặt gioăng vào giữa. Thực hiện siết bulong theo hình chéo (hình sao) để lực ép tản đều, tránh làm biến dạng gioăng gây rò rỉ.

Câu hỏi thường gặp (FAQ)

1. Slip on flange là gì dùng cho áp suất tối đa bao nhiêu?

Thông thường, chúng được khuyến nghị cho các hệ thống có áp suất dưới Class 300 hoặc PN25. Với áp suất cao hơn, nên chuyển sang mặt bích hàn cổ.

2. Có thể thay thế Weld Neck bằng Slip on flange là gì không?

Chỉ có thể thay thế trong các hệ thống áp suất thấp để tiết kiệm chi phí. Với hệ thống áp cao, nhiệt độ cao hoặc có rung động mạnh, việc thay thế này là cực kỳ nguy hiểm.

3. Tại sao phải hàn cả mặt trong và mặt ngoài?

Việc hàn hai phía nhằm tăng cường độ bền liên kết và ngăn chặn lưu chất rò rỉ vào khe hở giữa đường kính trong của bích và đường kính ngoài của ống.

4. Nên chọn bích inox hay bích thép?

Nếu hệ thống dẫn nước sạch, hóa chất hoặc thực phẩm, hãy chọn inox 304/316. Với nước thải, dầu hoặc khí nén thông thường, bích thép mạ kẽm là lựa chọn kinh tế nhất.

Kết luận: Hiểu rõ slip on flange là chính là chìa khóa để bạn xây dựng một hệ thống đường ống vừa an toàn, vừa tối ưu chi phí. Với ưu thế dễ lắp đặt và giá thành cạnh tranh, bích trượt vẫn là "ông vua" trong phân khúc áp suất thấp và trung bình slip on flange là gì.
