Đầu Nối Mặt Bích HDPE: Giải Pháp Kết Nối Linh Hoạt Và Chống Rò Rỉ Hiệu Quả

Trong thi công hạ tầng cấp thoát nước, không ít đơn vị gặp phải tình trạng hệ thống ống HDPE bị rò rỉ tại các điểm nối hoặc nghiêm trọng hơn là bung khớp khi áp lực dòng chảy tăng cao. Nguyên nhân cốt lõi thường nằm ở việc lựa chọn sai phương thức kết nối hoặc kỹ thuật thi công chưa đạt chuẩn tại các vị trí tiếp giáp thiết bị. Để khắc phục triệt để vấn đề này, đầu nối mặt bích đã trở thành "vật cứu cánh" nhờ khả năng chịu lực vượt trội và tính linh động cao trong lắp đặt. Tuy nhiên, khi nào nên dùng mặt bích thay vì hàn nhiệt? Liệu kết nối này có thực sự bền vững hơn các phương pháp truyền thống? Bài viết dưới đây sẽ phân tích chi tiết từ góc độ kỹ thuật chuyên gia để giúp bạn có cái nhìn chính xác nhất.

Đầu Nối Mặt Bích HDPE Là Gì?

Đầu nối mặt bích (còn gọi là bộ Stub end và Flange) là phụ kiện trung gian chuyên dụng để kết nối ống nhựa HDPE với các loại ống kim loại, van, máy bơm hoặc các thiết bị cơ khí khác trong hệ thống đường ống.

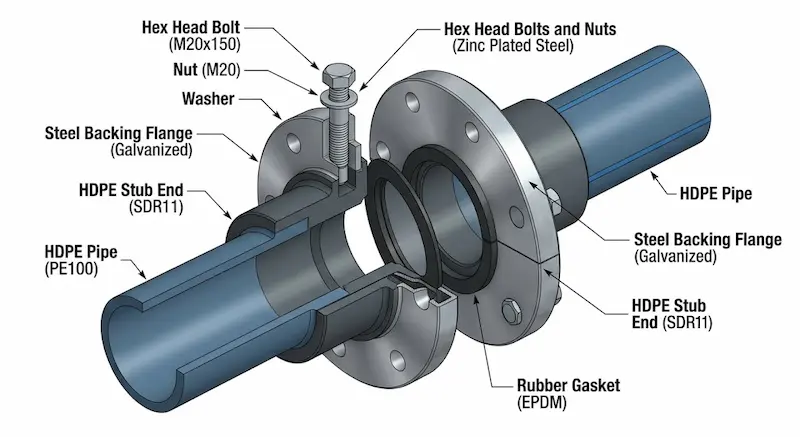

Cấu tạo của một bộ đầu nối tiêu chuẩn thường bao gồm:

• Đầu Stub end (Đầu măng sông bích): Làm từ nhựa HDPE nguyên sinh, có một đầu để hàn nhiệt vào ống và một đầu có gờ để chặn mặt bích thép.

• Mặt bích rời (Backing Flange): Thường được chế tạo từ thép mạ kẽm hoặc inox, có lỗ xỏ bulong để ép chặt hai đầu kết nối lại với nhau.

Mục đích chính: Tạo ra một điểm nối có khả năng tháo rời nhanh chóng, hỗ trợ việc bảo trì, thay thế thiết bị (như van chặn, đồng hồ đo nước) mà không cần phải cắt ống hay phá hủy kết cấu sẵn có.

Nguyên Lý Kết Nối Của Mặt Bích HDPE

Sự ổn định của đầu nối mặt bích dựa trên nguyên lý ép nén cơ học. Thay vì nóng chảy vật liệu để hòa tan vào nhau như phương pháp hàn đối đầu, mặt bích sử dụng lực siết từ các bulong để ép chặt bề mặt phẳng của hai đầu Stub end vào nhau.

Để đảm bảo hệ thống kín nước tuyệt đối, một lớp gioăng cao su (Gasket) thường được đặt ở giữa hai bề mặt tiếp xúc. Khi siết bulong theo đúng mô-men xoắn quy định, gioăng sẽ bị nén lại, lấp đầy các khe hở siêu nhỏ, từ đó ngăn chặn mọi sự rò rỉ ngay cả dưới áp suất cao.

Ưu điểm vượt trội: Điểm cộng lớn nhất của nguyên lý này chính là tính khả kiến và tái sử dụng. Bạn có thể dễ dàng kiểm tra tình trạng gioăng hoặc tháo rời toàn bộ cụm kết nối để vệ sinh máy bơm mà không làm hư hại đến đường ống chính.

Phân Loại Đầu Nối Mặt Bích HDPE

Để lựa chọn đúng loại phụ kiện cho dự án, người dùng cần phân loại dựa trên ba tiêu chí kỹ thuật cốt lõi:

Theo cấu tạo vật lý

• Stub end thân dài: Dùng cho phương pháp hàn đối đầu (butt fusion), giúp thợ hàn dễ dàng thao tác trên máy hàn cơ.

• Stub end thân ngắn: Thường dùng trong các không gian hẹp hoặc các mối nối không yêu cầu quá nhiều khoảng trống hàn.



Theo tiêu chuẩn sản xuất

Tùy vào quốc gia hoặc yêu cầu của chủ đầu tư, mặt bích thép đi kèm phải tuân theo các tiêu chuẩn lỗ bulong khác nhau:

• Tiêu chuẩn JIS (Nhật Bản): Phổ biến nhất tại Việt Nam (JIS 10K, JIS 16K).

• Tiêu chuẩn DIN (Đức): Thường dùng cho các công trình tiêu chuẩn Châu Âu.

• Tiêu chuẩn ANSI (Mỹ): Dùng trong ngành dầu khí hoặc các dự án đặc thù.

Theo áp suất làm việc (PN)

Áp suất của đầu nối phải đồng nhất với áp suất của ống HDPE. Các mức phổ biến bao gồm: PN10 (10 Bar), PN16 (16 Bar) và dòng siêu chịu lực PN25.

Thông Số Kỹ Thuật Quan Trọng

Việc nắm vững thông số kỹ thuật giúp bạn tránh được lãng phí và rủi ro kỹ thuật. Dưới đây là bảng thông số tham khảo cho các kích thước phổ biến:

Lưu ý: Vật liệu mặt bích nên chọn thép mạ kẽm nhúng nóng để chống rỉ sét hoặc inox 304 cho môi trường hóa chất.

So Sánh Mặt Bích HDPE Với Các Kiểu Nối Khác

Tại sao các chuyên gia lại ưu tiên mặt bích trong những vị trí trọng yếu?

1. So với nối hàn nhiệt đối đầu: Hàn nhiệt có độ bền đồng nhất nhưng là kết nối chết. Một khi đã hàn, việc thay thế van hay thiết bị trở nên vô cùng phức tạp. Mặt bích giải quyết triệt để sự cứng nhắc này.

2. So với nối ren: Nối ren nhựa HDPE thường chỉ dùng cho ống nhỏ (dưới 63mm) và dễ bị biến dạng ren dưới áp lực cao. Mặt bích chịu được xung lực dòng chảy lớn hơn nhiều lần.

3. So với nối nhanh (Compression fittings): Nối nhanh cực kỳ tiện lợi nhưng độ bền cơ học không cao bằng. Sau một thời gian dài rung lắc, nối nhanh có thể bị tuột, trong khi mặt bích được cố định bởi khung thép cực kỳ vững chãi.

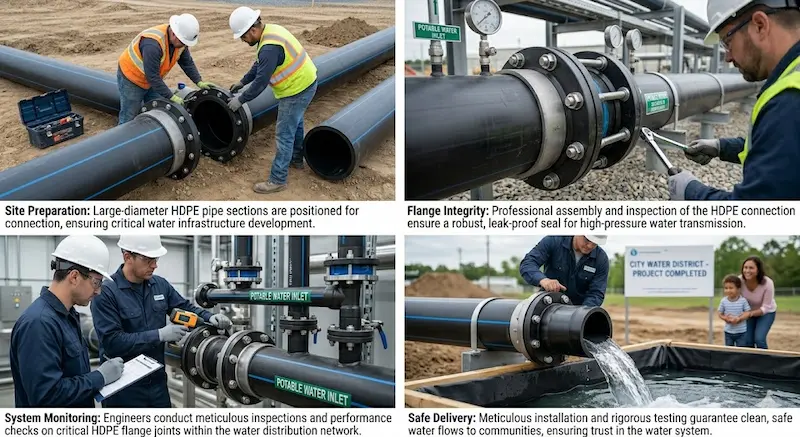

Ứng Dụng Thực Tế Của Đầu Nối Mặt Bích HDPE

Đầu nối mặt bích không chỉ là một phụ kiện, nó là "điểm nối chiến lược" trong:

• Hệ thống cấp nước sạch: Kết nối đường ống chính từ nhà máy nước vào các trạm bơm tăng áp.

• Xử lý nước thải công nghiệp: Dẫn nước thải có chứa hóa chất, nơi cần tháo lắp định kỳ để thông tắc đường ống.

• Khai thác khoáng sản & Bơm bùn: Nhờ khả năng chịu mài mòn của HDPE và sự chắc chắn của bích thép, nó chịu được các dòng lưu chất đậm đặc.

• Hệ thống PCCC: Kết nối ống dẫn HDPE với các trụ cứu hỏa hoặc họng thu nước bằng kim loại.

Khi Nào Nên Dùng Mặt Bích HDPE?

Bạn nên cân nhắc sử dụng phương pháp này thay vì hàn trực tiếp nếu rơi vào 3 trường hợp sau:

1. Kết nối đa vật liệu: Khi bạn muốn nối ống HDPE với ống thép, ống gang hoặc van cổng.

2. Khu vực bảo trì trọng điểm: Tại các vị trí đặt máy bơm, đồng hồ tổng hoặc các cụm lọc nước cần kiểm tra thường xuyên.

3. Hệ thống có áp lực không ổn định: Sự hỗ trợ của mặt bích thép giúp điểm nối chịu được các cú sốc áp suất (va đập thủy lực) tốt hơn so với các khớp nối nhựa thông thường.

Sai Lầm Thường Gặp Khi Thi Công

Kể cả khi sử dụng vật liệu tốt, hệ thống vẫn có thể hỏng nếu mắc phải các lỗi:

• Chọn sai cấp áp suất (PN): Dùng Stub end PN10 cho hệ thống bơm PN16 dẫn đến biến dạng bề mặt bích nhựa.

• Siết bulong không đều: Nếu chỉ siết chặt một bên, mặt bích sẽ bị vênh, gây ép lệch gioăng và tạo khe hở rò rỉ.

• Quên gioăng cao su: Nhiều đơn vị chủ quan cho rằng bề mặt nhựa mịn là đủ kín, nhưng không có gioăng, nước sẽ thấm qua ở áp suất cao.

• Mặt bích thép quá mỏng: Dưới lực siết mạnh, mặt bích thép kém chất lượng sẽ bị cong, không tạo đủ lực ép lên đầu nhựa.

Cách Lắp Đặt Đầu Nối Mặt Bích HDPE Chuẩn Kỹ Thuật

Để đảm bảo mối nối bền bỉ theo thời gian, hãy tuân thủ quy trình 4 bước chuyên gia:

• Bước 1: Chuẩn bị: Hàn đầu Stub end vào ống HDPE bằng máy hàn đối đầu. Lưu ý để nguội hoàn toàn trước khi lắp bích thép. Làm sạch bề mặt tiếp xúc, loại bỏ bụi bẩn hoặc gờ nhựa thừa.

• Bước 2: Đặt gioăng: Đưa mặt bích thép vào trước, sau đó đặt gioăng cao su vào giữa hai đầu Stub end. Đảm bảo gioăng nằm đồng tâm với tâm ống.

• Bước 3: Siết bulong: Luồn bulong qua các lỗ bích. Bắt buộc siết theo hình sao (siết các cặp bulong đối diện nhau) để lực ép dàn đều. Sử dụng cờ lê lực để kiểm soát độ chặt.

• Bước 4: Nghiệm thu: Tiến hành thử áp tĩnh toàn bộ hệ thống. Nếu có hiện tượng rịn nước, hãy siết nhẹ lại các bulong theo vòng tròn.

Checklist Chọn Mua Đầu Nối Mặt Bích HDPE

Trước khi đặt hàng, hãy đối chiếu với danh sách sau để đảm bảo mua đúng loại:

•  Đường kính (DN/OD): Khớp với kích thước ống nhựa đang dùng.

•  Tiêu chuẩn lỗ bích: JIS, DIN hay ANSI? (Phải khớp với van/thiết bị định lắp).

•  Cấp áp suất (PN): Bằng hoặc cao hơn áp suất vận hành tối đa của hệ thống.

•  Chất liệu bích thép: Mạ kẽm (sinh hoạt) hay Inox (hóa chất)?

•  Nguồn gốc: Phụ kiện có chứng chỉ chất lượng (CO/CQ) từ nhà sản xuất uy tín không?

Câu Hỏi Thường Gặp (FAQ)

Đầu nối mặt bích HDPE có bị rò rỉ không?

Nếu bạn chọn đúng PN, sử dụng gioăng cao su chuẩn và siết bulong đều tay, tỉ lệ rò rỉ gần như bằng 0.

Có thể thay thế hoàn toàn nối hàn bằng mặt bích không?

Có thể, nhưng không nên. Mặt bích nên dùng tại các điểm cần tháo lắp. Các đoạn ống chạy dài trên mặt đất hoặc âm tường nên ưu tiên hàn để tiết kiệm chi phí và tối ưu độ bền đồng nhất.

Nên dùng bích thép hay bích nhựa hoàn toàn?

Đối với ống HDPE, Stub end bằng nhựa kết hợp với mặt bích rời bằng thép là giải pháp tối ưu nhất. Bích thép cung cấp độ cứng cần thiết để ép chặt mối nối mà bích nhựa khó lòng đáp ứng được ở áp suất cao.

Mặt bích HDPE có bền bằng ống không?

Tuổi thọ của phần nhựa HDPE lên đến 50 năm. Tuy nhiên, phần bích thép có thể bị gỉ sét sớm hơn nếu không được mạ kẽm tốt. Hãy chú ý kiểm tra định kỳ phần kim loại này.

Kết luận

Việc sử dụng đầu nối mặt bích là một bước đi chiến lược giúp hệ thống đường ống của bạn trở nên chuyên nghiệp, linh hoạt và an toàn hơn. Bằng cách chọn đúng thông số kỹ thuật và tuân thủ quy trình lắp đặt nghiêm ngặt, bạn sẽ loại bỏ được nỗi lo về rò rỉ và chi phí bảo trì phát sinh.

Nếu bạn đang tìm kiếm giải pháp vật liệu tối ưu cho công trình của mình, hãy đầu tư vào những phụ kiện đạt chuẩn ngay từ đầu. Đừng để một chi tiết nhỏ làm gián đoạn vận hành của cả một hệ thống lớn Đầu nối mặt bích hdpe.
