Bích BS4504 PN10 là gì? Thông số kỹ thuật và hướng dẫn chọn mua chuẩn xác

Trong lĩnh vực lắp đặt đường ống công nghiệp, việc nhầm lẫn giữa các tiêu chuẩn mặt bích là một "cơn ác mộng" thực sự đối với các kỹ sư và nhà thầu. Hãy tưởng tượng bạn đã đặt mua hàng trăm mặt bích cho dự án, nhưng khi đưa vào lắp ráp, các lỗ bulong lại lệch nhau chỉ vài milimet, khiến toàn bộ hệ thống không thể kết nối.

Sai sót này thường bắt nguồn từ việc không hiểu rõ bản chất của bích BS4504 PN10. Đây là một tiêu chuẩn phổ biến nhưng dễ bị nhầm lẫn với PN16 hoặc các hệ tiêu chuẩn khác như JIS, ANSI. Việc chọn sai không chỉ gây lãng phí ngân sách mà còn làm chậm tiến độ thi công, ảnh hưởng trực tiếp đến uy tín của đơn vị thầu. Bài viết dưới đây sẽ cung cấp cái nhìn chuyên sâu từ góc độ chuyên gia về thông số kỹ thuật, cách phân loại và những lưu ý "vàng" để bạn chọn đúng loại bích phù hợp nhất.

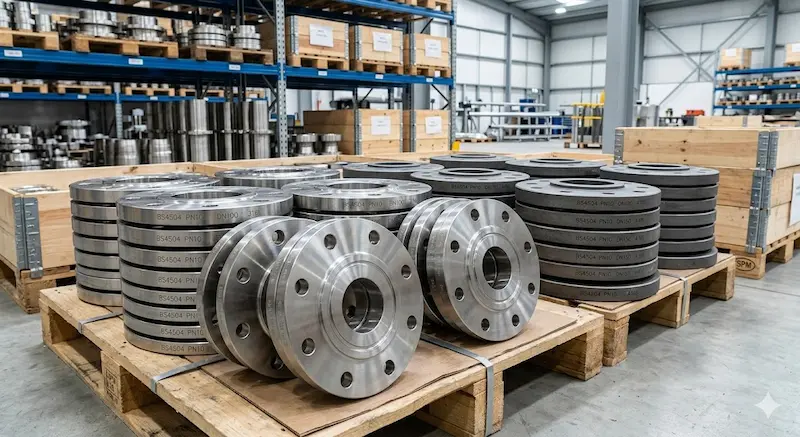

Bích BS4504 PN10 là gì? Định nghĩa và cấu tạo cơ bản

Mặt bích BS4504 PN10 là loại phụ kiện cơ khí được sản xuất theo bộ tiêu chuẩn Anh (British Standard - BS). Đây là tiêu chuẩn quy định các yêu cầu kỹ thuật về kích thước, vật liệu và áp suất cho mặt bích thép, gang hoặc inox. Trong ký hiệu này, "BS4504" đại diện cho mã hiệu tiêu chuẩn, còn "PN10" đại diện cho áp suất danh nghĩa (Pressure Nominal).

Cụ thể, PN10 có nghĩa là mặt bích này được thiết kế để làm việc ổn định trong môi trường có áp suất tối đa là 10 Bar (tương đương khoảng $10 kg/cm^2$ ) ở nhiệt độ phòng. Về cấu tạo, một mặt bích chuẩn sẽ bao gồm phần thân bích (hình tròn hoặc vuông tùy loại), lỗ thoát nước (đường kính trong), và hệ thống lỗ bulong được bố trí đồng tâm dọc theo chu vi mặt bích.

Bản chất của tiêu chuẩn BS4504 là đảm bảo tính đồng nhất. Khi bạn mua một thiết bị như van hoặc máy bơm có cổng kết nối chuẩn BS4504 PN10, việc sử dụng đúng mặt bích cùng tiêu chuẩn sẽ đảm bảo độ kín khít tuyệt đối, ngăn chặn hoàn toàn rò rỉ lưu chất ra môi trường bên ngoài.

Nguyên lý hoạt động và vai trò của mặt bích trong hệ thống

Mặt bích không đơn thuần là một miếng thép kết nối; nó hoạt động dựa trên nguyên lý ép chặt cơ học. Khi hai mặt bích được ép lại với nhau thông qua hệ thống bulong, một miếng gioăng (gasket) sẽ được đặt ở giữa. Lực siết từ bulong làm biến dạng nhẹ miếng gioăng, lấp đầy các khoảng hở siêu nhỏ trên bề mặt kim loại, tạo thành một mối liên kết kín hoàn hảo.

Vai trò chính của bích BS4504 PN10 bao gồm:

• Kết nối linh hoạt: Cho phép liên kết các đoạn ống với nhau hoặc ống với các thiết bị ngoại vi như van, lọc y, đồng hồ đo lưu lượng.

• Tối ưu bảo trì: Khác với mối nối hàn chết, mặt bích cho phép kỹ thuật viên dễ dàng tháo rời từng đoạn ống để vệ sinh, kiểm tra hoặc thay thế linh kiện mà không cần cắt bỏ đường ống.

• Chịu tải và rung động: Cấu trúc mặt bích giúp phân bổ lực đều khắp mối nối, tăng khả năng chịu đựng trước các xung lực từ dòng chảy lưu chất.

Phân loại bích BS4504 PN10 phổ biến hiện nay

Tùy vào phương thức lắp đặt và tính chất của hệ thống, bích BS4504 PN10 được chia thành nhiều dòng sản phẩm chuyên biệt:

1. Bích trơn (Plate Flange - Slip-on): Đây là loại phổ biến nhất. Bích được lồng vào đầu ống và hàn ở cả mặt trong lẫn mặt ngoài. Ưu điểm là giá thành rẻ, dễ lắp đặt nhưng khả năng chịu áp lực kém hơn các dòng bích hàn cổ.

2. Bích hàn cổ (Weld Neck Flange): Loại bích này có phần cổ vát để hàn trực tiếp vào đầu ống. Nó thường được dùng trong các hệ thống đòi hỏi độ an toàn cao nhờ khả năng chuyển tải áp suất từ mặt bích sang đường ống một cách đồng đều.

3. Bích ren (Threaded Flange): Thay vì hàn, bích này được kết nối bằng ren. Nó là giải pháp lý tưởng cho các khu vực dễ cháy nổ (không thể dùng nhiệt để hàn) hoặc các đường ống có kích thước nhỏ.

4. Bích mù (Blind Flange): Loại bích đặc, không có lỗ ở giữa, dùng để bịt đầu đường ống hoặc ngăn dòng chảy tạm thời tại các vị trí chờ mở rộng hệ thống trong tương lai.



Thông số kỹ thuật & bảng kích thước bích BS4504

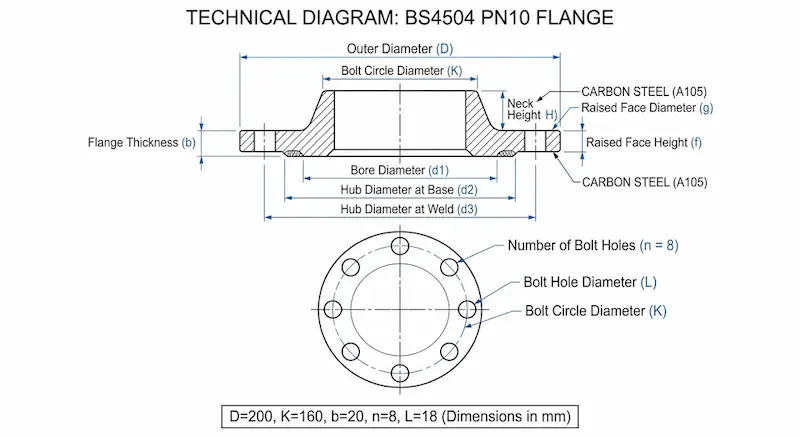

Để chọn đúng bích BS4504, bạn cần nắm rõ các thông số: Đường kính ngoài (D), Tâm lỗ bulong (K), Số lỗ bulong (n) và Đường kính lỗ bulong (L).

Dưới đây là bảng thông số tham khảo cho một số kích thước DN phổ biến:

Việc nắm rõ số lỗ bulong là cực kỳ quan trọng. Ví dụ, ở kích thước DN80, tiêu chuẩn PN10 thường có 8 lỗ, nếu bạn mua nhầm loại 4 lỗ của tiêu chuẩn cũ hoặc tiêu chuẩn khác, việc lắp đặt sẽ trở nên bất khả thi.

So sánh BS4504 PN10 với PN16, JIS và ANSI: Tại sao không thể thay thế?

Đây là phần trả lời cho câu hỏi "Tại sao" mà nhiều khách hàng thường thắc mắc. Tại sao không thể dùng mặt bích JIS 10K thay cho BS PN10 dù cả hai cùng chịu áp 10 Bar?

• Về thông số lỗ bulong: Dù cùng kích thước DN, nhưng khoảng cách tâm lỗ (K) và số lượng lỗ (n) giữa tiêu chuẩn Anh (BS) và tiêu chuẩn Nhật (JIS) hoặc Mỹ (ANSI) hoàn toàn khác nhau. Chỉ cần sai lệch 1-2mm ở tâm lỗ, bạn sẽ không thể xỏ bulong qua được.

• So với PN16: Trong cùng hệ tiêu chuẩn BS4504, PN10 và PN16 có thể giống nhau ở các kích thước nhỏ (từ DN10 - DN150), nhưng từ DN200 trở lên, độ dày bích và số lỗ bulong bắt đầu tách biệt. PN16 được thiết kế dày hơn để chịu áp lực lớn hơn (16 Bar).

• Hệ quả của việc lắp lẫn: Nếu cố tình "độ" hoặc cưỡng ép lắp đặt các tiêu chuẩn khác nhau, mối nối sẽ bị lệch tâm, gây hiện tượng ứng suất cục bộ, dẫn đến nứt vỡ bích hoặc rò rỉ nghiêm trọng khi hệ thống vận hành ở áp suất cao.

Ứng dụng thực tế của bích BS4504

Mặt bích PN10 là "trợ thủ" đắc lực trong các môi trường có áp lực trung bình thấp. Bạn sẽ thường xuyên bắt gặp chúng trong:

• Hệ thống cấp thoát nước: Các trạm bơm, đường ống dẫn nước sạch đô thị hoặc hệ thống xử lý nước thải.

• Hệ thống PCCC: Kết nối các họng cứu hỏa, bồn chứa nước chữa cháy.

• Hệ thống HVAC: Đường ống dẫn nước lạnh (Chiller) hoặc nước nóng trong các tòa nhà cao tầng, trung tâm thương mại.

• Công nghiệp nhẹ: Các nhà máy sản xuất thực phẩm, dệt may, nơi môi trường lưu chất không quá khắc nghiệt.

Sai lầm thường gặp khi chọn mua mặt bích

1. Nhầm lẫn giữa PN10 và PN16: Như đã phân tích, từ DN200 trở đi, hai loại này không thể dùng chung. Việc mua nhầm gây lãng phí thời gian đổi trả cực lớn.

2. Quên kiểm tra vật liệu: Bích thép tròn (Carbon Steel) rẻ nhưng dễ gỉ, bích inox 304/316 bền nhưng giá cao. Nếu dùng bích thép cho hệ thống hóa chất, bích sẽ bị ăn mòn chỉ sau vài tháng.

3. Chỉ quan tâm đến giá: Mặt bích "hàng chợ" thường có độ dày không đạt chuẩn, bề mặt gia công thô sơ, dễ gây hở gioăng.

4. Không yêu cầu chứng chỉ: Các dự án lớn luôn yêu cầu CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng). Mua hàng không rõ nguồn gốc sẽ khiến bạn gặp khó khăn khi nghiệm thu công trình.

Checklist chọn mua bích BS4504 PN10 chuẩn xác

Để việc mua hàng trở nên chuyên nghiệp và tránh sai sót, hãy kiểm tra các yếu tố sau:

•  Xác định đường kính định danh (DN): Ống của bạn là DN bao nhiêu? (Ví dụ: DN100 tương đương ống phi 114mm).

•  Áp suất vận hành: Áp suất thực tế có vượt quá 10 Bar không? Nếu có, phải nâng cấp lên PN16 hoặc PN25.

•  Chất liệu: Thép mạ kẽm, thép đen, hay inox? Có cần chịu hóa chất hay không?

•  Xác nhận số lỗ bulong: Đối chiếu với bảng thông số BS4504 PN10 để đảm bảo số lỗ khớp với thiết bị (van, bơm) sẵn có.

•  Yêu cầu giấy tờ: Luôn hỏi nhà cung cấp về chứng chỉ xuất xưởng để đảm bảo hàng đạt tiêu chuẩn kỹ thuật.

Hướng dẫn lắp đặt mặt bích đúng kỹ thuật

Lắp đặt sai cách là nguyên nhân hàng đầu gây rò rỉ dù bạn đã mua đúng loại bích chất lượng. Hãy tuân thủ các bước:

1. Làm sạch bề mặt: Loại bỏ bụi bẩn, gỉ sét trên mặt bích và gioăng.

2. Đặt gioăng cân đối: Đảm bảo gioăng nằm chính giữa, không bị lệch vào lòng ống gây cản trở dòng chảy.

3. Quy tắc siết chéo: Đây là lưu ý quan trọng nhất. Không siết bulong theo vòng tròn. Hãy siết theo hình sao hoặc đối xứng (ví dụ: trên - dưới, trái - phải). Việc này giúp lực ép phân bổ đều, không làm vênh mặt bích.

4. Kiểm tra lại lực siết: Sau khi hệ thống chạy thử nghiệm, hãy kiểm tra lại các đầu bulong vì rung động có thể làm chúng bị lỏng ra.

Câu hỏi thường gặp (FAQ)

1. Bích PN10 chịu được áp suất tối đa bao nhiêu?

Trong điều kiện tiêu chuẩn, nó chịu được 10 Bar (khoảng $10 kg/cm^2$ ). Tuy nhiên, nếu nhiệt độ môi trường tăng cao, khả năng chịu áp sẽ giảm xuống theo biểu đồ nhiệt độ - áp suất của vật liệu.

2. Có thể dùng bích PN16 thay cho PN10 không?

Có thể dùng bích áp cao (PN16) cho hệ thống áp thấp (PN10) nếu chúng có cùng thông số lỗ bulong (thường là dưới DN150). Tuy nhiên, việc này gây lãng phí chi phí không cần thiết vì bích PN16 đắt hơn.

3. Tại sao mặt bích inox 304 lại đắt hơn bích thép?

Inox 304 chứa hàm lượng Niken và Crom cao, giúp chống gỉ và chịu hóa chất vượt trội. Chi phí nguyên liệu và gia công inox luôn cao hơn thép carbon.

4. Bích BS4504 PN10 làm từ vật liệu gì?

Phổ biến nhất là thép carbon (A105, Q235), thép mạ kẽm điện phân/nhúng nóng, gang cầu hoặc inox (304, 316).

5. Làm sao để phân biệt bích BS và bích JIS nhanh nhất?

Cách nhanh nhất là đo khoảng cách tâm lỗ bulong và so sánh với bảng tiêu chuẩn. Thông thường, bích BS sẽ dày hơn một chút so với bích JIS cùng phân khúc áp suất.

Kết luận: Chọn đúng bích BS4504 không chỉ là một nhiệm vụ kỹ thuật mà còn là cách bạn bảo vệ ngân sách và tiến độ của dự án. Một sai sót nhỏ trong việc xác định tiêu chuẩn có thể dẫn đến những hệ lụy lớn về sau. Hãy luôn đối chiếu thông số kỹ thuật và chọn những nhà cung cấp có đầy đủ chứng chỉ chất lượng bích BS4504 PN10.
