British Standard Flanges là gì? Phân tích thông số và cách lựa chọn chuẩn xác

Trong lĩnh vực kỹ thuật đường ống, việc lựa chọn sai tiêu chuẩn mặt bích là một sai lầm kinh điển nhưng để lại hậu quả cực kỳ nghiêm trọng. Thực tế tại nhiều công trình, nhà thầu đã phải ngậm ngùi lưu kho hàng tấn mặt bích chỉ vì sự nhầm lẫn giữa các hệ tiêu chuẩn quốc tế. Tình huống phổ biến nhất là khi bạn có một chiếc van chuẩn ANSI nhưng lại đặt mua mặt bích chuẩn BS; kết quả là các lỗ bulong không khớp nhau dù chỉ vài milimet, khiến toàn bộ tiến độ lắp đặt bị đình trệ.

Việc hiểu đúng về British Standard không chỉ giúp bạn tối ưu chi phí vật tư mà còn đảm bảo tính đồng bộ kỹ thuật cho toàn hệ thống. Nếu không nắm vững các ký hiệu như BS4504 hay BS10, dự án của bạn sẽ đối mặt với rủi ro rò rỉ lưu chất và tốn kém chi phí sửa chữa khổng lồ. Bài viết này sẽ phân tích sâu về đặc điểm, thông số và cách phân biệt mặt bích tiêu chuẩn Anh giúp bạn trở thành chuyên gia trong việc lựa chọn thiết bị.

British Standard flanges là gì? Định nghĩa và các tiêu chuẩn phổ biến

British Standard là hệ thống mặt bích được sản xuất và kiểm định dựa trên các bộ tiêu chuẩn của Anh (British Standards - BS). Đây là hệ tiêu chuẩn có lịch sử lâu đời và có ảnh hưởng sâu rộng đến các quốc gia sử dụng hệ thống đo lường metric cũng như các nước thuộc khối liên minh Châu Âu trước đây.

Trong thực tế kỹ thuật hiện nay, có hai bộ tiêu chuẩn mặt bích BS quan trọng nhất mà bạn cần lưu tâm:

• BS4504: Đây là tiêu chuẩn hiện đại và phổ biến nhất, quy định các loại mặt bích thép, gang và đồng theo hệ áp suất PN (Pressure Nominal). Nó tương đương gần như hoàn toàn với tiêu chuẩn châu Âu EN 1092-1.

• BS10: Một tiêu chuẩn cũ hơn (thường dùng hệ inch), hiện nay chủ yếu xuất hiện trong các hệ thống máy móc đời cũ hoặc các công trình đặc thù yêu cầu bảo trì thay thế tương đương.

Đặc điểm nhận dạng cốt lõi của British Standard chính là việc thiết kế các thông số kỹ thuật dựa trên áp suất danh nghĩa (PN). Điều này giúp các kỹ sư dễ dàng tính toán khả năng chịu tải của đường ống trong các điều kiện vận hành khác nhau.

Nguyên lý hoạt động và vai trò của mặt bích tiêu chuẩn BS

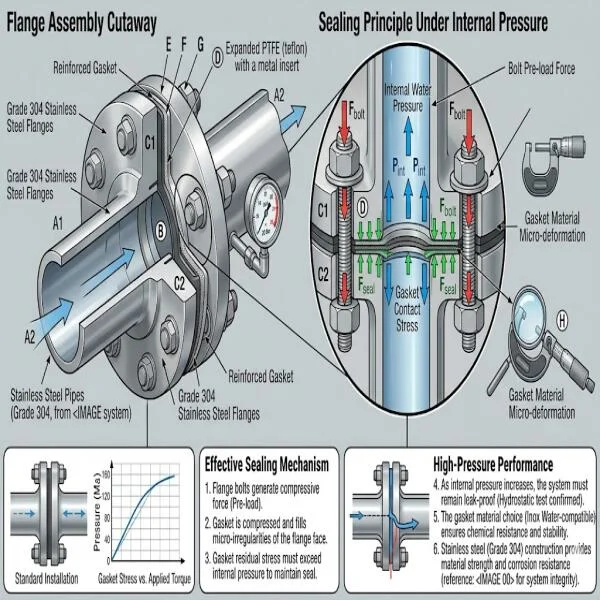

Về cơ bản, mặt bích tiêu chuẩn BS hoạt động dựa trên cơ chế ghép nối cơ học giữa hai đầu ống hoặc giữa ống và thiết bị (van, bơm, bình áp lực). Sự kết hợp giữa bộ ba: Mặt bích + Gioăng đệm (Gasket) + Bulong tạo nên một mối nối kín khít tuyệt đối.

Lực siết từ các bulong sẽ ép chặt miếng gioăng nằm giữa hai bề mặt phẳng của mặt bích, điền đầy các khe hở siêu nhỏ và ngăn chặn lưu chất thoát ra ngoài. Vai trò của mặt bích BS trong hệ thống là cực kỳ quan trọng:

• Khả năng tháo lắp linh hoạt: Cho phép chia nhỏ đường ống thành các đoạn để dễ dàng vận chuyển và lắp đặt.

• Tối ưu bảo trì: Bạn có thể dễ dàng tháo rời một đoạn ống hoặc một chiếc van để vệ sinh, sửa chữa mà không cần phải cắt bỏ toàn bộ đường ống.

• Tính đồng bộ: Việc tuân thủ tiêu chuẩn BS đảm bảo rằng dù bạn mua mặt bích từ bất kỳ nhà sản xuất nào, chúng vẫn sẽ lắp vừa vặn với nhau nếu cùng thông số DN và PN.

Phân loại British Standard chi tiết

Để lựa chọn đúng loại phù hợp với công năng sử dụng, bạn cần phân loại mặt bích dựa trên mã tiêu chuẩn và kiểu dáng cấu tạo.

Theo mã tiêu chuẩn kỹ thuật

1. BS4504: Tiêu chuẩn thống trị trong ngành nước và công nghiệp hiện nay. Nó quy định chi tiết từ PN2.5 đến PN40.

2. BS10: Gồm các bảng (Table) như Table D, E, F, H. Mỗi bảng tương ứng với một mức áp suất và nhiệt độ làm việc cụ thể theo hệ đo lường Anh.

Theo kiểu dáng và phương thức kết nối

• Slip On Flange (Mặt bích trượt): Bích được lồng vào ống và hàn cả mặt trong lẫn mặt ngoài. Đây là loại dễ lắp đặt nhất và giá thành kinh tế.

• Weld Neck Flange (Mặt bích hàn cổ): Có phần cổ vát để hàn đối đầu với ống. Loại này chịu áp lực cao và chống rung động tốt nhất.

• Blind Flange (Mặt bích mù): Không có lỗ thoát ở tâm, dùng để bịt đầu ống hoặc chờ lắp thêm thiết bị trong tương lai.

• Threaded Flange (Mặt bích ren): Kết nối bằng ren, phù hợp cho các khu vực không được phép dùng nhiệt để hàn (như hầm mỏ, kho xăng dầu).

Thông số kỹ thuật & bảng kích thước BS flange chuẩn xác

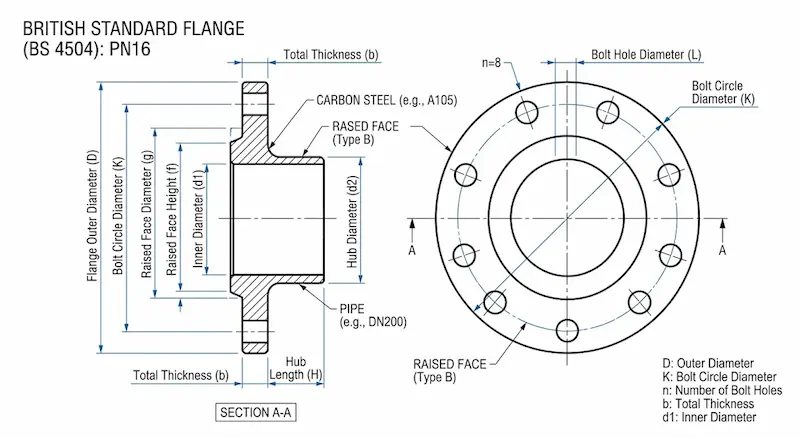

Khi làm việc với British Standard, bạn phải nắm vững 4 thông số "sống còn": DN (Kích thước danh nghĩa), PN (Áp suất danh nghĩa), PCD (Đường kính tâm lỗ bulong) và số lượng lỗ bulong.

Dưới đây là bảng thông số tham khảo cho mặt bích BS4504 PN16 – một trong những loại phổ biến nhất:

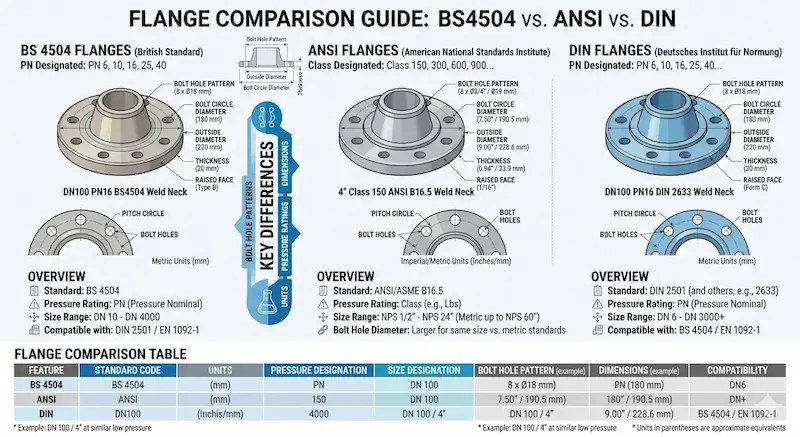

So sánh British Standard với ANSI, DIN và JIS

Tại sao chúng ta không thể lắp lẫn các loại mặt bích này? Đây là câu hỏi mà mọi kỹ sư cần hiểu rõ bản chất "WHY":

1. BS vs ANSI (Mỹ): BS dùng hệ Metric (mm), ANSI dùng hệ Inch. Khoảng cách tâm lỗ bulong giữa hai tiêu chuẩn này lệch nhau rất lớn. Ví dụ, bích DN100 của BS có 8 lỗ, nhưng ANSI Class 150 cùng kích thước lại có 8 lỗ với PCD khác hoàn toàn.

2. BS vs DIN (Đức): Hai hệ này rất gần gũi. Thực tế, BS4504 dựa trên nền tảng DIN. Tuy nhiên, ở một số kích thước đặc thù hoặc áp suất cao, độ dày bích và dung sai có thể khác nhau, không nên chủ quan lắp lẫn khi chưa đối soát bản vẽ.

3. BS vs JIS (Nhật): Khác biệt hoàn toàn về cấu trúc và số lượng lỗ bulong. Mặt bích JIS thường mỏng hơn và có số lỗ bulong ít hơn ở cùng một dải kích thước so với BS.

Việc cố tình ép các loại mặt bích khác tiêu chuẩn vào nhau bằng cách khoét rộng lỗ bulong sẽ làm yếu cấu trúc cơ khí, dẫn đến nứt vỡ mặt bích khi chịu áp suất vận hành.

Giải thích hệ áp suất PN trong British Standard

Ký hiệu PN (Pressure Nominal) là "trái tim" của tiêu chuẩn BS4504. PN đại diện cho áp suất làm việc tối đa của mặt bích ở nhiệt độ 20°C, tính theo đơn vị Bar.

• PN10: Chịu được 10 Bar ($10kg/cm^2$). Thường dùng cho nước thải, cấp nước dân dụng.

• PN16: Chịu được 16 Bar. Đây là tiêu chuẩn phổ biến nhất trong PCCC và công nghiệp nhẹ.

• PN25/PN40: Dùng cho các hệ thống hơi nóng hoặc đường ống dẫn dầu áp lực cao.

PN ảnh hưởng thế nào đến giá và độ dày? Áp suất càng cao, mặt bích càng dày, đường kính bulong càng lớn và trọng lượng phôi thép càng nặng. Do đó, bích PN16 luôn đắt hơn PN10. Việc hiểu đúng PN giúp bạn không mua thừa (tốn tiền) hoặc mua thiếu (gây mất an toàn)

Ứng dụng thực tế của British Standard flanges

Mặt bích tiêu chuẩn Anh được ưu tiên sử dụng trong các kịch bản sau:

• Hệ thống HVAC: Kết nối các cụm Chiller, tháp giải nhiệt và đường ống nước lạnh trong tòa nhà.

• Hệ thống cấp thoát nước: Đặc biệt là các dự án sử dụng thiết bị (van, máy bơm) nhập khẩu từ châu Âu hoặc các nước khối Commonwealth.

• Nhà máy công nghiệp: Các dây chuyền sản xuất thực phẩm, dệt nhuộm, nơi yêu cầu sự đồng bộ hóa theo chuẩn quốc tế.

• Dự án FDI: Các công trình có vốn đầu tư từ Anh hoặc châu Âu thường chỉ định nghiêm ngặt tiêu chuẩn BS cho toàn bộ hệ thống đường ống.

Sai lầm thường gặp khi chọn mặt bích tiêu chuẩn BS

1. Nhầm BS4504 với DIN: Nhiều người nghĩ chúng là một. Dù tương đồng 90%, nhưng 10% sai lệch ở các size lớn có thể khiến bạn trả giá đắt.

2. Chọn sai PN: Dùng bích PN10 cho hệ thống bơm áp lực 15 Bar sẽ gây nổ bích ngay khi khởi động máy bơm.

3. Bỏ qua kích thước thực tế: Một số mặt bích "hàng chợ" có độ dày không đạt chuẩn BS, dễ bị cong vênh khi siết bulong.

4. Mua hàng thiếu CO/CQ: Đối với các dự án lớn, việc không có chứng chỉ xuất xứ và chất lượng sẽ khiến vật tư không được nghiệm thu.

Checklist chọn British Standard flanges đúng chuẩn

Để đảm bảo chọn đúng sản phẩm, hãy áp dụng bộ câu hỏi sau:

•  Hệ thống yêu cầu DN bao nhiêu? (Đường kính ống tương ứng).

•  Áp suất PN yêu cầu là gì? (PN10, PN16 hay cao hơn?).

•  Loại bích cần dùng là gì? (Bích trượt, bích mù hay hàn cổ?).

•  Vật liệu là gì? (Thép mạ kẽm cho nước sạch, Inox 304/316 cho hóa chất).

•  Số lỗ bulong có khớp với thiết bị hiện có không? (Rất quan trọng).

Hướng dẫn lắp đặt mặt bích BS đúng kỹ thuật

Lắp đặt mặt bích tiêu chuẩn BS đòi hỏi sự tỉ mỉ để đảm bảo độ kín:

1. Căn chỉnh: Hai mặt bích phải song song tuyệt đối trước khi đút bulong. Không dùng lực siết để ép hai mặt bích lệch vào nhau.

2. Chọn gioăng: Dùng gioăng cao su cho nước lạnh, gioăng amiang hoặc chì cho hơi nóng. Kích thước gioăng phải khớp với bề mặt bích.

3. Quy trình siết bulong: Siết theo hình chéo (hình sao). Ví dụ: Siết vị trí 12 giờ -> 6 giờ -> 3 giờ -> 9 giờ. Việc siết đối xứng giúp lực ép tản đều lên gioăng.

4. Kiểm tra rò rỉ: Sau khi hệ thống đầy nước, tăng áp dần dần để kiểm tra các mối nối trước khi đưa vào vận hành chính thức.

Câu hỏi thường gặp (FAQ)

1. BS4504 khác gì BS10?

BS4504 dùng hệ Metric (mm) và ký hiệu áp suất PN, là tiêu chuẩn hiện đại. BS10 dùng hệ Inch và ký hiệu theo các bảng (Table), là tiêu chuẩn cũ hơn.

2. PN10 và PN16 có lắp lẫn được không?

Ở các kích thước nhỏ (thường dưới DN150), thông số lỗ bulong của PN10 và PN16 giống hệt nhau nên lắp lẫn được. Tuy nhiên, ở kích thước lớn hơn, chúng khác nhau hoàn toàn về PCD và số lỗ.

3. Mặt bích tiêu chuẩn BS có thay thế được bích ANSI không?

Hoàn toàn không. Chúng khác nhau về hệ đo lường và cấu trúc lỗ bulong.

4. Giá British Standard flanges bao nhiêu?

Giá phụ thuộc vào kích thước, chất liệu và áp suất. Bích inox 304 PN16 luôn đắt hơn bích thép PN16 khoảng 2-3 lần.

5. Nên dùng mặt bích BS thép hay inox?

Nếu hệ thống dẫn nước thông thường,mặt bích thép mạ kẽm là đủ. Với các môi trường có độ ăn mòn cao hoặc yêu cầu vệ sinh thực phẩm, bắt buộc dùng inox 304 hoặc 316.

Kết luận: Việc nắm vững kiến thức về British Standard là chìa khóa để bạn kiểm soát kỹ thuật và chi phí cho mọi công trình đường ống. Sự chuẩn xác trong khâu lựa chọn tiêu chuẩn ngay từ đầu sẽ giúp dự án vận hành an toàn, bền bỉ và chuyên nghiệp hơn british standard flanges.
