Stainless Steel Flange With Holes In It: Giải Pháp Kết Nối Đường Ống Chuyên Nghiệp

Bạn đã bao giờ tình cờ nhìn thấy một miếng inox hình tròn, dày dặn với rất nhiều lỗ nhỏ xung quanh nhưng không biết gọi tên chính xác là gì? Trong kỹ thuật, chúng được gọi là mặt bích inox, hay phổ biến trên các sàn thương mại quốc tế với tên gọi stainless steel flange with holes in it.

Vấn đề thường gặp nhất đối với những người không chuyên là việc nhận diện sai loại mặt bích, dẫn đến việc mua nhầm kích thước hoặc tiêu chuẩn lỗ bulong. Khi mang về lắp đặt, các lỗ trên mặt bích không khớp với thiết bị hiện có, gây lãng phí thời gian và chi phí đáng kể. Bài viết này sẽ giúp bạn hiểu rõ từ cấu tạo, ý nghĩa của các lỗ hổng đến cách chọn mua mặt bích inox chuẩn xác nhất cho hệ thống của mình.

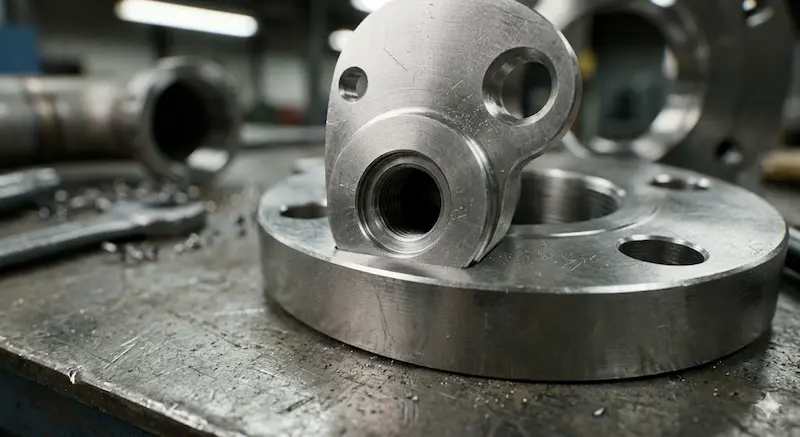

Stainless steel flange with holes in it là gì?

Về mặt định nghĩa, stainless steel flange with holes in it là một phụ kiện cơ khí có dạng hình tròn (hoặc đôi khi là hình vuông/oval) được chế tạo từ thép không gỉ. Đặc điểm nhận dạng rõ nhất của nó là sự xuất hiện của các lỗ khoan được bố trí đồng tâm xung quanh thân bích.

Vai trò chính của loại phụ kiện này là tạo ra một điểm kết nối tháo rời giữa hai đoạn ống, giữa ống với van, hoặc giữa ống với các thiết bị đo lường. Nhờ vật liệu inox (thường là mác thép 304 hoặc 316), mặt bích này sở hữu khả năng chống ăn mòn tuyệt vời, chịu được áp suất cao và duy trì độ bền trong các môi trường hóa chất khắc nghiệt.

Tại sao mặt bích phải có lỗ?

Nhiều người thắc mắc tại sao không hàn trực tiếp hai đường ống lại với nhau mà phải dùng đến một miếng inox có lỗ phức tạp như vậy? Câu trả lời nằm ở tính linh hoạt và an toàn.

Các lỗ trên mặt bích được thiết kế để luồn bulong qua. Khi chúng ta siết chặt các hạt đai ốc (nuts) vào bulong, lực ép sẽ được phân phối đều lên toàn bộ bề mặt tiếp xúc của hai mặt bích. Tuy nhiên, kim loại tiếp xúc với kim loại thường không thể kín khít 100%. Do đó, người ta sẽ đặt một lớp gioăng (gasket) ở giữa.

Nguyên lý hoạt động rất đơn giản: Siết bulong → tạo áp lực nén → nén chặt gioăng → lấp đầy các khe hở siêu nhỏ → tạo ra mối nối kín khít tuyệt đối. Nếu không có các lỗ này, chúng ta không thể tạo ra lực ép cần thiết để giữ cho chất lưu không rò rỉ ra ngoài dưới áp suất cao.

Các loại stainless steel flange phổ biến nhất

Mặc dù đều được gọi chung là "flange with holes", nhưng tùy vào cách thức kết nối với ống mà chúng được chia thành nhiều loại khác nhau. Việc hiểu rõ các loại này sẽ giúp bạn chọn đúng sản phẩm cho mục đích thi công.

• Slip-on Flange (Mặt bích rỗng): Đây là loại phổ biến nhất. Ống được đút vào bên trong lòng mặt bích rồi hàn cả mặt trong lẫn mặt ngoài. Nó dễ lắp đặt và chi phí thấp.

• Weld Neck Flange (Mặt bích cổ cao): Có phần cổ dài được hàn đối đầu với ống. Loại này chịu được áp suất cực cao và các rung động mạnh, thường dùng trong công nghiệp dầu khí.

• Blind Flange (Mặt bích mù): Vẫn có các lỗ bulong xung quanh nhưng ở giữa lại đặc kín. Chức năng của nó là để bịt kín đầu ống, ngăn chặn dòng chảy.

• Socket Weld Flange: Ống được đưa vào một lỗ có bậc và chỉ cần hàn một đường bên ngoài. Thường dùng cho các đường ống có kích thước nhỏ và áp suất cao.

• Threaded Flange (Mặt bích ren): Kết nối với ống bằng ren mà không cần hàn, rất tiện lợi cho các vị trí dễ cháy nổ.

Thông số kỹ thuật cần biết khi chọn mặt bích inox

Để mua được một chiếc stainless steel flange with holes in it lắp vừa khít vào hệ thống, bạn tuyệt đối không được bỏ qua các thông số sau:

1. Kích thước danh nghĩa (DN/Inch): Ví dụ DN50, DN100 tương ứng với kích thước đường ống bạn đang dùng.

2. Số lượng lỗ bulong: Đây là điểm mấu chốt. Cùng một kích thước DN100 nhưng theo tiêu chuẩn JIS có thể có 8 lỗ, trong khi tiêu chuẩn khác lại có số lỗ khác hoặc khoảng cách lỗ khác nhau.

3. Tiêu chuẩn mặt bích:

   • JIS (Nhật Bản): Phổ biến nhất tại Việt Nam (JIS 5K, 10K, 20K).

   • ANSI/ASME (Mỹ): Dùng cho các hệ thống yêu cầu khắt khe (Class 150, 300...).

   • DIN/BS (Châu Âu): Thường dùng trong các nhà máy có công nghệ từ EU.

4. Vật liệu: SS304 (cho nước sạch, thực phẩm) hoặc SS316 (cho nước biển, hóa chất mạnh).



So sánh các loại flange inox thông dụng

Tại sao phải chọn đúng loại flange?

Mặt bích là "điểm nối sinh tử" của toàn bộ hệ thống đường ống. Chỉ một sai sót nhỏ trong việc lựa chọn stainless steel flange with holes cũng có thể dẫn đến những hậu quả dây chuyền:

• Sai tiêu chuẩn: Bạn mua mặt bích chuẩn ANSI nhưng thiết bị của bạn là chuẩn JIS. Kết quả là các lỗ bulong bị lệch nhau chỉ vài milimet, không thể xỏ bulong qua được.

• Sai mức áp suất: Sử dụng mặt bích chịu được 5 bar cho hệ thống đang vận hành ở 15 bar sẽ gây ra hiện tượng cong vênh mặt bích và nổ gioăng.

• Sai vật liệu: Dùng inox 201 cho môi trường nước biển sẽ khiến mặt bích bị gỉ sét thủng lỗ chỉ sau vài tháng, gây nhiễm độc nguồn nước hoặc thất thoát hóa chất.

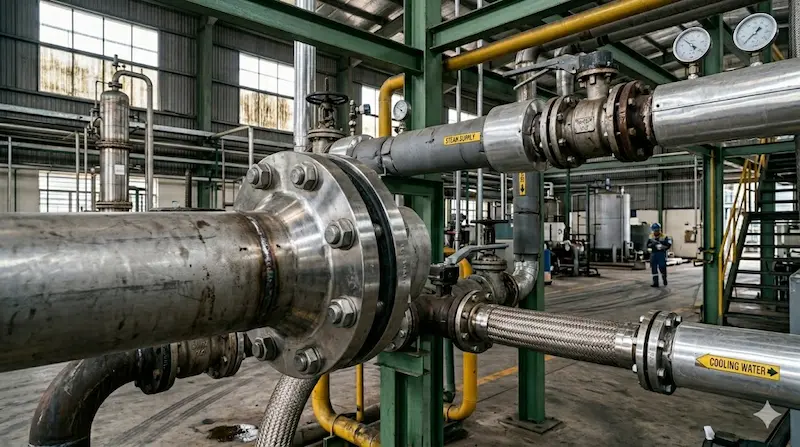

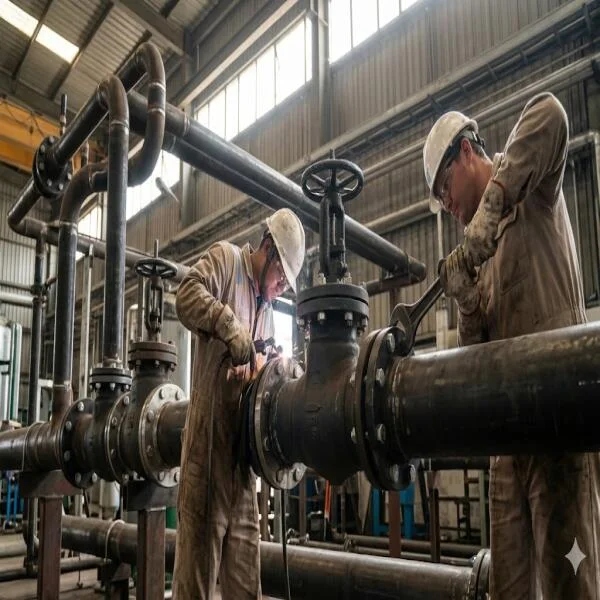

Ứng dụng thực tế của mặt bích inox có lỗ

Sản phẩm này hiện diện trong hầu hết các hạ tầng kỹ thuật hiện đại:

1. Nhà máy thực phẩm & Đồ uống: Nhờ tính vệ sinh của inox 304/316, mặt bích được dùng để nối các đường ống dẫn sữa, bia, nước giải khát.

2. Hệ thống xử lý nước thải: Chống lại sự ăn mòn của các chất hữu cơ và hóa chất xử lý.

3. Ngành dầu khí & Hóa chất: Nơi yêu cầu sự an toàn tuyệt đối tại các điểm kết nối dưới áp suất và nhiệt độ cao.

4. Hệ thống PCCC: Kết nối các máy bơm công suất lớn với mạng lưới đường ống dẫn nước chữa cháy trong các tòa nhà cao tầng.

Sai lầm thường gặp khi chọn mua và lắp đặt

• Quên kiểm tra độ dày: Một số đơn vị sản xuất mặt bích "thiếu ly" để giảm giá thành, làm giảm khả năng chịu áp của sản phẩm.

• Không dùng gioăng làm kín: Nhiều người tưởng rằng mặt inox nhẵn là đã kín, nhưng thực tế bắt buộc phải có gioăng (cao su, PTFE hoặc chì).

• Siết bulong không đều tay: Việc siết quá chặt một bên và lỏng bên đối diện sẽ làm mặt bích bị vênh, gây rò rỉ ngay lập tức. Hãy siết theo hình ngôi sao hoặc đối xứng.

• Nhầm lẫn giữa Inox 201 và 304: Bề ngoài chúng giống hệt nhau, nhưng độ bền trong môi trường ẩm ướt là hoàn toàn khác biệt.

Hướng dẫn cách chọn mặt bích inox đúng chuẩn

Để chọn mua được loại mặt bích ưng ý, hãy thực hiện theo checklist sau:

1. Xác định kích thước ống: Đo đường kính ngoài của ống để chọn thông số DN tương ứng.

2. Xác định tiêu chuẩn lỗ: Nhìn vào các thiết bị hiện có (như van hoặc máy bơm) để biết chúng đang dùng chuẩn JIS, ANSI hay DIN.

3. Chọn vật liệu: Nếu dùng cho nước sinh hoạt thông thường, hãy chọn Inox 304. Nếu dùng cho môi trường muối biển hoặc axit, bắt buộc chọn Inox 316.

4. Kiểm tra số lỗ: Đếm kỹ số lỗ bulong trên thiết bị cần kết nối để đảm bảo sự đồng nhất.

5. Lựa chọn nhà cung cấp: Ưu tiên những đơn vị có đầy đủ chứng chỉ CO (xuất xứ), CQ (chất lượng).

Checklist mua hàng nhanh:

•  Đúng kích thước DN chưa?

•  Tiêu chuẩn (JIS/ANSI/DIN) có khớp không?

•  Số lượng lỗ bulong có đủ không?

•  Bề mặt có phẳng, không bị trầy xước sâu không?

•  Đã mua kèm bulong và gioăng chưa?

FAQ – Giải đáp thắc mắc về Stainless Steel Flange

Stainless steel flange with holes in it có lỗ dùng để làm gì?

Các lỗ này dùng để xỏ bulong qua, kết hợp với đai ốc để tạo lực ép liên kết hai bộ phận lại với nhau một cách chắc chắn và kín khít.

Có bao nhiêu lỗ trên một mặt bích?

Số lượng lỗ phụ thuộc vào kích thước (DN) và tiêu chuẩn áp suất. Thông thường từ 4 lỗ (cho size nhỏ) lên đến 8, 12, 16 hoặc nhiều hơn cho các size lớn.

Nên dùng Inox 304 hay 316 cho mặt bích?

Hãy dùng Inox 304 cho hầu hết các ứng dụng thông thường để tiết kiệm chi phí. Chỉ nên dùng Inox 316 khi môi trường có độ ăn mòn cực cao như nước biển hoặc hóa chất nồng độ mạnh.

Kết luận

"Miếng inox tròn có lỗ" hay stainless steel flange with holes thực sự là một phần không thể thiếu để xây dựng nên một hệ thống đường ống an toàn và bền bỉ. Việc hiểu rõ các thông số kỹ thuật và tiêu chuẩn lỗ bulong không chỉ giúp bạn tránh được những sai lầm khi mua hàng mà còn đảm bảo công trình vận hành trơn tru trong hàng chục năm.

Đừng để một chiếc mặt bích sai quy cách làm hỏng cả một hệ thống đắt tiền. Hãy luôn kiểm tra kỹ tiêu chuẩn và lựa chọn vật liệu inox phù hợp nhất Stainless steel flange with holes in it.
