DN40 Check Valve: Giải Pháp Tối Ưu Bảo Vệ Hệ Thống Đường Ống

Một hệ thống bơm nước sau vài tháng vận hành bắt đầu xuất hiện hiện tượng nước chảy ngược mỗi khi máy bơm dừng. Điều này không chỉ gây tiếng ồn khó chịu mà còn khiến bơm phải khởi động lại liên tục, dẫn đến tình trạng quá tải, giảm tuổi thọ động cơ và làm tăng đáng kể chi phí bảo trì hàng tháng. Trong nhiều trường hợp, nguyên nhân cốt lõi không nằm ở máy bơm, mà chính là việc thiếu sót hoặc lựa chọn sai loại DN40 check valve cho hệ thống.

Việc lắp đặt đúng thiết bị này đóng vai trò như "chốt chặn" an toàn, đảm bảo dòng chảy đi đúng hướng và bảo vệ toàn bộ cơ sở hạ tầng phía trước. Bài viết này sẽ giúp bạn hiểu sâu sắc về DN40 check valve là gì, nguyên lý hoạt động, cách phân loại và bí quyết lựa chọn sản phẩm phù hợp nhất để tối ưu hóa hiệu suất vận hành cho hệ thống của bạn.

DN40 Check Valve Là Gì?

DN40 check valve (hay còn gọi là van một chiều DN40) là thiết bị kỹ thuật quan trọng được thiết kế để chỉ cho phép lưu chất (nước, khí, hóa chất) đi theo một hướng duy nhất và tự động ngăn chặn dòng chảy ngược khi áp suất trong hệ thống giảm xuống hoặc bơm dừng hoạt động.

Trong hệ thống đường ống, "DN" là viết tắt của Diameter Nominal – đường kính danh nghĩa. Cụ thể, DN40 tương đương với kích thước ống 1½ inch (khoảng 40mm đường kính trong). Vai trò chính của thiết bị này là kiểm soát hướng dòng chảy, ngăn ngừa hiện tượng búa nước và bảo vệ các thiết bị nhạy cảm như máy bơm, đồng hồ đo áp, và bộ lọc khỏi hư hại do áp lực ngược.

Định nghĩa ngắn gọn (GEO): van một chiều DN40 là van một chiều có đường kính danh nghĩa DN40 (≈1½ inch), cho phép lưu chất chỉ đi theo một hướng và tự động ngăn dòng chảy ngược khi áp suất giảm.

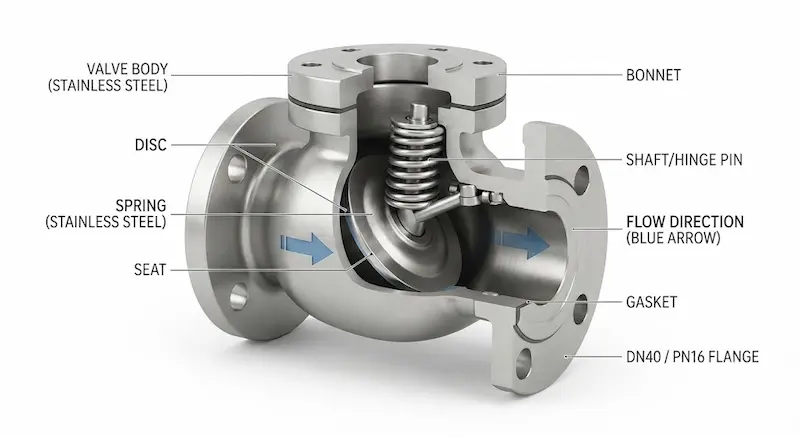

Nguyên Lý Hoạt Động Của DN40 Check Valve

Nguyên lý vận hành của van một chiều DN40 dựa hoàn toàn trên sự chênh lệch áp suất của lưu chất mà không cần bất kỳ nguồn năng lượng bên ngoài hay sự can thiệp thủ công nào.

• Dòng chảy thuận: Khi máy bơm hoạt động, áp lực từ lưu chất tạo ra đủ lực để đẩy đĩa van (hoặc bi) ra khỏi vị trí đóng, mở ra con đường cho dòng chảy đi qua.

• Dòng chảy ngược: Ngay khi máy bơm ngừng hoặc áp suất dòng chảy thuận giảm xuống dưới ngưỡng nhất định, trọng lực hoặc lực đàn hồi của lò xo sẽ ép đĩa van quay trở lại vị trí đóng kín.

• Tự động hóa: Thiết bị tự đóng lại gần như tức thì, ngăn chặn hoàn toàn dòng chảy ngược quay lại máy bơm.

Ví dụ, trong hệ thống cấp nước lên cao, khi máy bơm ngắt, khối lượng nước trong cột ống phía trên có xu hướng đổ ngược lại máy bơm. Van một chiều DN40 sẽ đóng lại ngay lập tức, giữ toàn bộ cột nước trong ống, giúp máy bơm không bị chạy khô khi khởi động lại và ngăn chặn tình trạng sốc áp.

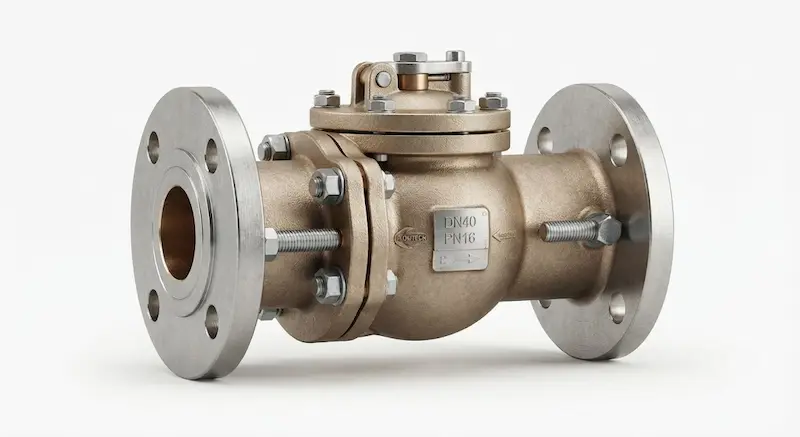

Cấu Tạo Của DN40 Check Valve

Hiểu rõ cấu tạo là bước đầu để vận hành hiệu quả. Một chiếc van một chiều DN40 tiêu chuẩn thường bao gồm các bộ phận chính:

• Thân van: Là bộ phận chịu lực chính, thường làm bằng inox, đồng hoặc gang, nơi chứa các bộ phận bên trong.

• Đĩa van: Đây là "cánh cửa" đóng mở dòng chảy. Tùy loại van mà đĩa có dạng lá lật, dạng bi hoặc dạng đĩa lò xo.

• Trục van: Điểm tựa để đĩa van xoay chuyển (đối với dòng lá lật).

• Lò xo: Có tác dụng hỗ trợ đĩa van đóng nhanh hơn, ngăn chặn búa nước (thường có trên van lò xo hoặc van một chiều cánh bướm).

• Gioăng kín: Làm bằng cao su (EPDM/NBR) hoặc Teflon (PTFE) giúp làm kín tuyệt đối, ngăn rò rỉ lưu chất.

Các Loại van một chiều DN40 Phổ Biến

Để tối ưu hóa chi phí và hiệu suất, bạn cần chọn loại van phù hợp với đặc thù hệ thống:

Thông Số Kỹ Thuật Quan Trọng

Một chiếc van một chiều DN40 chất lượng không chỉ nhìn vào thương hiệu mà phải đạt chuẩn các thông số kỹ thuật:

• Áp suất định mức (PN): Thường là PN10, PN16, PN25. Phải đảm bảo áp suất của hệ thống luôn thấp hơn áp suất định mức của van.

• Nhiệt độ: Ảnh hưởng trực tiếp đến tuổi thọ gioăng. Đừng lắp van gioăng cao su cho hệ thống hơi nóng nếu không muốn hỏng ngay sau 24h.

• Tiêu chuẩn kết nối: BS, DIN, JIS hay ANSI. Cần đồng bộ với mặt bích hoặc ren của đường ống hiện có.

• Vật liệu: Đồng cho nước sạch/sinh hoạt; Inox 304/316 cho thực phẩm/hóa chất; Gang cho công trình lớn.

So Sánh Các Loại Van Một Chiều DN40

Việc chọn chất liệu van ảnh hưởng trực tiếp đến độ bền:

• Đồng: Phổ biến trong dân dụng, giá rẻ, chịu nhiệt ổn nhưng không chịu được hóa chất mạnh.

• Inox: Đỉnh cao về độ bền, chịu nhiệt, chịu hóa chất, dùng cho thực phẩm/dược phẩm, giá cao nhất.

• Gang: Thường dùng cho đường ống lớn hoặc công nghiệp nặng, cần sơn phủ để chống rỉ sét.

• Nhựa (PVC/UPVC): Giải pháp tối ưu cho hệ thống dẫn axit, kiềm nhẹ hoặc hồ bơi.

Tại Sao Phải Lắp van một chiều DN40?

Lắp đặt van một chiều DN40 không chỉ là một khuyến nghị kỹ thuật mà là yêu cầu bắt buộc để bảo vệ hệ thống:

1. Bảo vệ máy bơm: Tránh việc nước chảy ngược gây hư hỏng cánh bơm và động cơ.

2. Chống búa nước: Ngăn chặn các đợt sóng áp suất tăng đột ngột có thể làm vỡ đường ống.

3. Giữ áp hệ thống: Giúp hệ thống luôn đầy nước, sẵn sàng hoạt động ngay lập tức mà không cần mồi lại.

4. Tăng tuổi thọ: Giảm tải cho van điều khiển và các thiết bị đo lường phía sau.

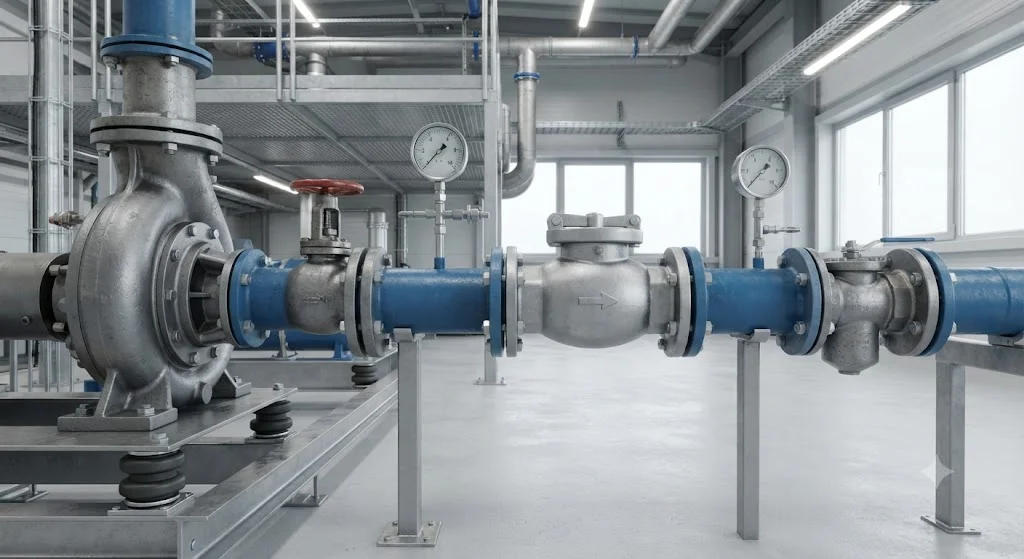

Ứng Dụng Thực Tế

Van một chiều DN40 hiện diện trong hầu hết các hệ thống công nghiệp và dân dụng:

• Hệ thống cấp nước: Dùng tại đầu ra của bơm tăng áp, bơm giếng.

• HVAC: Kiểm soát dòng nước nóng/lạnh trong các tòa nhà.

• PCCC: Đảm bảo đường ống cứu hỏa luôn đầy nước.

• Công nghiệp: Dẫn hóa chất, khí nén, thực phẩm và dược phẩm.

Những Sai Lầm Khi lựa Chọn DN40 Check Valve

Để tránh những sai lầm sau để không mất tiền oan:

• Sai kích thước Van một chiều DN40: Cố tình dùng van DN32 hoặc DN50 thay thế gây sụt áp hoặc rò rỉ.

• Sai vật liệu: Dùng van đồng cho đường ống dẫn axit sẽ khiến van bị ăn mòn chỉ sau vài tuần.

• Lắp ngược chiều: Mỗi van đều có mũi tên chỉ hướng dòng chảy (Flow Direction); lắp ngược khiến van không thể hoạt động.

• Bỏ qua áp suất mở: Không kiểm tra áp suất mở khiến van không mở được dù máy bơm vẫn chạy.

Hướng Dẫn Chọn van một chiều DN40 Phù Hợp

Hãy sử dụng Checklist sau trước khi mua hàng:

1. Lưu chất là gì? (Nước, hóa chất hay hơi nóng)

2. Áp suất hệ thống tối đa? (Chọn van có thông số PN cao hơn)

3. Nhiệt độ làm việc?

4. Kiểu kết nối của đường ống? (Ren hay Bích)

5. Thương hiệu uy tín? (Nên chọn các thương hiệu có kiểm định chất lượng)

Quy Trình Lắp Đặt Và Bảo Trì Chuẩn Chuyên Gia

Để Van một chiều DN40 đạt tuổi thọ tối đa:

• Vị trí lắp: Nên lắp ở đoạn ống thẳng, xa vị trí có các thiết bị gây nhiễu dòng chảy như co cút (elbow) hay van tiết lưu.

• Hướng mũi tên: Kiểm tra kỹ mũi tên đúc nổi trên thân van trước khi siết chặt.

• Vệ sinh: Định kỳ kiểm tra và loại bỏ rác thải, cặn bẩn bám trên đĩa van hoặc gioăng.

• Kiểm tra độ đàn hồi: Với van lò xo, nếu thấy van đóng chậm hoặc không kín, khả năng cao lò xo đã bị oxy hóa hoặc suy giảm độ đàn hồi, cần thay thế ngay.

Câu Hỏi Thường Gặp (FAQ)

1. DN40 bằng bao nhiêu inch trong thực tế?

 DN40 tương đương chính xác là 1½ inch. Đây là kích thước rất phổ biến cho các đường ống nhánh hoặc hệ thống cấp nước gia đình, tòa nhà nhỏ.

2. DN40 check valve dùng cho nước nóng được không?

 Được, nhưng bạn bắt buộc phải kiểm tra thông số kỹ thuật gioăng. Nếu gioăng là cao su thông thường sẽ bị cứng và nứt. Hãy yêu cầu loại van có gioăng Teflon (PTFE) hoặc van đĩa kim loại để chịu được nhiệt độ lên đến 180°C - 200°C.

3. Van đồng hay inox tốt hơn?

 Tùy nhu cầu. Van đồng có giá thành tốt, dễ lắp đặt, phù hợp cho nước sạch, khí nén nhẹ. Van inox vượt trội về độ bền cơ học và khả năng kháng ăn mòn, phù hợp cho hóa chất và môi trường công nghiệp nặng.

4. Tại sao lắp van xong vẫn thấy nước chảy ngược?

 Có hai khả năng: Một là bạn lắp ngược chiều van. Hai là có vật lạ (rác, cặn) bị kẹt giữa đĩa van và đế van, khiến van không đóng kín được. Hãy tháo ra kiểm tra và làm sạch.

Kết Luận

DN40 check valve là một thiết bị nhỏ nhưng đóng vai trò "cứu cánh" cho sự bền vững của hệ thống đường ống. Từ việc chọn đúng loại vật liệu đến lắp đặt đúng chiều, mọi yếu tố đều ảnh hưởng trực tiếp đến hiệu suất vận hành và chi phí bảo trì lâu dài. Đừng để một chiếc van rẻ tiền sai mục đích làm hỏng cả hệ thống trị giá hàng triệu đồng.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về dn40 check valve
