Cẩm nang toàn diện về ss304 check valve: Cấu tạo, nguyên lý và ứng dụng thực tế

Vì sao ss304 check valve được sử dụng rộng rãi?

Trong các hệ thống đường ống công nghiệp và dân dụng, những sự cố kỹ thuật như máy bơm bị nước hồi ngược dòng, hệ thống đường ống liên tục bị tụt áp hoặc các thiết bị đo đạc bị hư hỏng nặng do dòng chảy đảo chiều đột ngột luôn là nỗi lo trực chờ của người vận hành.

Việc trang bị một chiếc ss304 check valve (van một chiều inox 304) chất lượng cao chính là giải pháp tối ưu giúp ngăn chặn triệt để tình trạng dòng chảy ngược, bảo vệ an toàn cho máy bơm và giúp toàn bộ hệ thống vận hành ổn định, bền bỉ theo thời gian.

Bài viết chuyên sâu này sẽ giúp bạn hiểu tường tận về cấu tạo, nguyên lý hoạt động, ưu điểm vượt trội cũng như phương pháp lựa chọn van một chiều inox 304 chuẩn xác nhất cho từng ứng dụng cụ thể.

Kiến thức nền

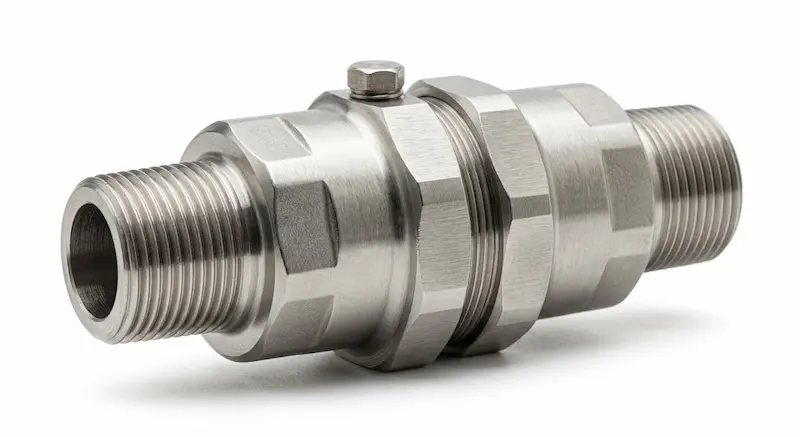

ss304 check valve là gì?

ss304 check valve là dòng van một chiều được chế tạo hoàn toàn từ vật liệu thép không gỉ mác 304, có chức năng chuyên biệt là chỉ cho phép dòng lưu chất di chuyển theo một chiều duy nhất và tự động đóng kín lại khi dòng chảy có xu hướng đảo ngược.

Điểm đặc biệt của thiết bị này là cơ chế vận hành hoàn toàn tự động dựa trên động lực dòng chảy:

• Không cần sử dụng nguồn điện để kích hoạt.

• Không cần tác động điều khiển cơ học bằng tay từ con người.

• Hoạt động ổn định nhờ sự chênh lệch áp suất tự nhiên giữa đầu vào và đầu ra của van.

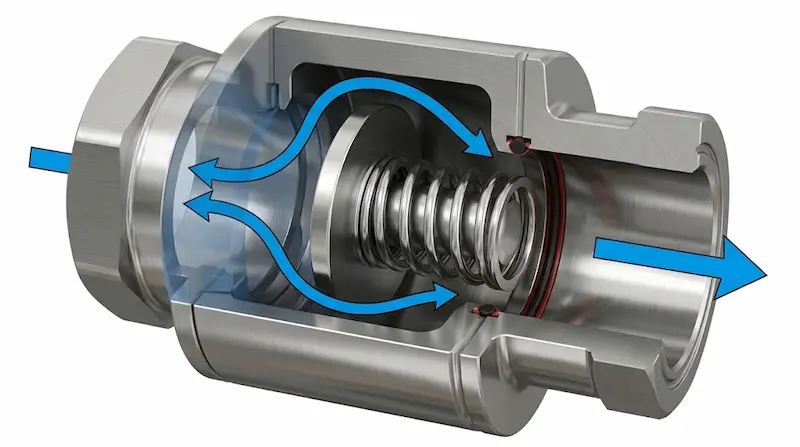

Nguyên lý hoạt động của check valve

Quy trình vận hành của thiết bị diễn ra theo một chuỗi cơ học logic dựa trên sự thay đổi áp suất dòng chảy:

• Lưu chất tạo áp lực tác động lên đĩa van.

• Khi áp suất đầu vào thắng lực cản, đĩa van mở ra.

• Dòng chảy lưu chất đi qua thân van ổn định.

• Khi máy bơm dừng hoặc áp suất giảm, dòng chảy có xu hướng đảo chiều.

• Lò xo trợ lực hoặc trọng lực kéo đĩa van sập xuống đóng kín.

• Ngăn chặn hoàn toàn dòng chảy ngược quay lại hệ thống.

Sự chênh lệch áp suất chính là chìa khóa cốt lõi giúp van tự động đóng mở chính xác tuyệt đối mà không cần bất kỳ tác nhân can thiệp bên ngoài nào.

Phân tích chuyên sâu

Các loại check valve phổ biến

Van một chiều lá lật inox 304

Sử dụng thiết kế đĩa van gắn bản lề tự do lật qua lật lại theo hướng dòng chảy. Ưu điểm lớn nhất là lưu lượng qua van lớn, ít bị sụt áp, rất phù hợp cho các hệ thống đường ống cấp thoát nước quy mô lớn.

Van một chiều lò xo inox 304

Được trang bị thêm hệ thống lò xo đàn hồi gắn với đĩa van. Thiết kế này giúp van đóng cực kỳ nhanh chóng, triệt để ngăn chặn hiện tượng búa nước (water hammer) thường gặp ở các trạm bơm áp lực.

Van một chiều cối inox 304

Còn gọi là van dạng piston hoặc van một chiều nâng, có cấu trúc nhỏ gọn với đĩa van chuyển động lên xuống theo trục thẳng đứng. Phù hợp cho các hệ thống đường ống khí nén, hơi nóng và các không gian lắp đặt hẹp.

Van một chiều cánh bướm inox 304

Thiết kế đĩa van chia thành hai nửa cánh bướm gập lại nhờ lò xo tâm. Ưu điểm là kích thước tổng thể rất mỏng, tiết kiệm diện tích không gian và trọng lượng nhẹ, chuyên dùng cho các đường ống có kích thước lớn.

Thông số kỹ thuật của check valve

So sánh check valve với các vật liệu khác

Việc lựa chọn check valve là giải pháp cân bằng hoàn hảo giữa chi phí đầu tư và độ bền kỹ thuật cho các môi trường nước sạch, thực phẩm và hóa chất nhẹ. Khi hệ thống yêu cầu tiếp xúc trực tiếp với hóa chất có tính ăn mòn mạnh hoặc môi trường chứa muối biển, kỹ sư bắt buộc phải nâng cấp lên vật liệu SS316 để tránh rủi ro thủng vỏ van.

Vì sao SS304 là vật liệu phổ biến cho check valve?

Inox 304 chiếm lĩnh thị phần lớn trong ngành van công nghiệp nhờ sở hữu những ưu điểm vượt trội: khả năng chống gỉ sét tuyệt vời trong môi trường nước và không khí ẩm, mức giá thành hợp lý phù hợp với ngân sách đại đa số dự án, tính chất cơ học dễ gia công tạo hình, tuổi thọ vận hành lâu dài hàng chục năm, và khả năng đáp ứng hoàn hảo hầu hết các yêu cầu kỹ thuật trong công nghiệp tiêu chuẩn.

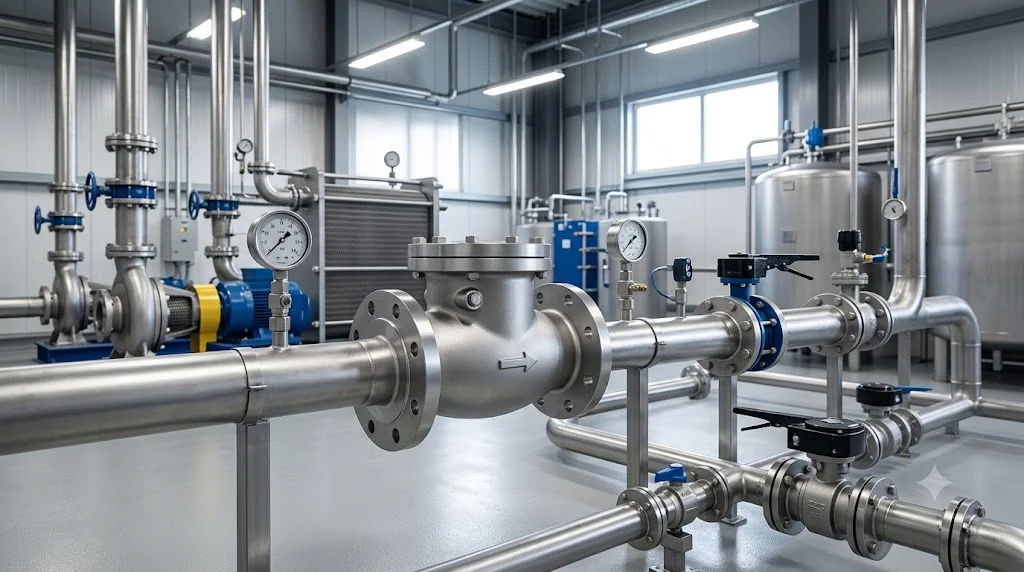

Ứng dụng thưc tế

Check valve được sử dụng ở đâu?

Sự đa dạng về mẫu mã và tính chất an toàn vệ sinh giúp thiết bị này có mặt trong hầu hết các lĩnh vực trọng yếu của nền kinh tế:

• Hệ thống cấp nước sạch: Đảm bảo nước từ các trạm bơm không bị chảy ngược về nguồn khi ngắt điện.

• Nhà máy thực phẩm & Dược phẩm: Đảm bảo tiêu chuẩn vệ sinh an toàn thực phẩm, không thôi nhiễm độc tố vào lưu chất.

• Hệ thống HVAC & Khí nén: Kiểm soát dòng chảy của nước lạnh, nước nóng tuần hoàn và khí nén trong các tòa nhà thương mại.

• Hệ thống hơi áp suất thấp & Hóa chất nhẹ: Chịu nhiệt độ và áp lực ổn định trong các nhà máy sản xuất công nghiệp nhẹ.

Những sai lầm thường gặp khi lựa chọn

Việc thiếu kinh nghiệm trong khâu thiết kế và mua sắm thường dẫn đến những sai lầm nghiêm trọng:

• Chọn sai kích thước danh định (DN) của van so với đường ống dẫn gây thất thoát áp suất.

• Chọn sai định mức áp suất (PN), dẫn đến hiện tượng nứt vỡ thân van khi hệ thống tăng áp đột ngột.

• Sai lầm chí mạng khi dùng check valve cho môi trường nước biển hoặc hóa chất đậm đặc gây ăn mòn nhanh chóng.

• Lắp ngược chiều mũi tên dẫn đến tắc nghẽn hoàn toàn dòng chảy.

• Bỏ qua quy trình bảo dưỡng và vệ sinh định kỳ khiến cặn bẩn kẹt đĩa van.

Hướng dẫn /checklist

Checklist lựa chọn check valve

•  Xác định chính xác tính chất môi chất (nước, khí, hóa chất nhẹ).

•  Kiểm tra nhiệt độ làm việc tối đa và tối thiểu của hệ thống.

•  Kiểm tra áp suất vận hành định mức (PN).

•  Lựa chọn kiểu kết nối phù hợp (ren, mặt bích hoặc wafer).

•  Chọn đúng chủng loại van một chiều (lá lật, lò xo, cánh bướm).

•  Đối chiếu tiêu chuẩn kỹ thuật quốc tế (JIS, DIN, ANSI).

•  Yêu cầu cung cấp đầy đủ chứng chỉ chất lượng CO-CQ và MTC.

•  Lựa chọn thương hiệu cung cấp thiết bị uy tín trên thị trường.

Hướng dẫn lắp đặt và bảo trì

Quá trình lắp đặt đòi hỏi tuân thủ nghiêm ngặt các bước kỹ thuật để đảm bảo tuổi thọ thiết bị:

• Kiểm tra kỹ chiều dòng chảy trên hệ thống đường ống thực tế.

• Lắp đặt van sao cho chiều mũi tên khắc nổi trên thân van trùng khớp hoàn toàn với hướng chuyển động của lưu chất.

• Siết đều tay các bulong hoặc mối nối ren theo lực momen tiêu chuẩn để tránh làm biến dạng thân van.

• Kiểm tra kỹ độ kín khít để đảm bảo không có hiện tượng rò rỉ tại các điểm kết nối.

• Tiến hành chạy thử nghiệm áp lực toàn hệ thống.

• Lên lịch kiểm tra và bảo dưỡng định kỳ 6 tháng/lần để loại bỏ cặn bẩn bám trên đĩa van.

FAQ

Câu hỏi thường gặp

ss304 check valve có dùng cho nước biển được không?

Không nên. Inox 304 không đủ khả năng chống chịu lại hàm lượng ion Clo cao trong nước biển, dễ dẫn đến hiện tượng rỗ bề mặt và ăn mòn cục bộ. Bạn nên chuyển sang dòng van làm từ Inox 316 hoặc Duplex.

SS304 và SS316 khác nhau như thế nào?

Inox 316 chứa thêm thành phần nguyên tố Molypden (2-3%) giúp tăng cường mạnh mẽ khả năng chống hóa chất và chống ăn mòn trong môi trường khắc nghiệt hơn so với Inox 304 tiêu chuẩn.

Van một chiều inox 304 có cần bảo dưỡng không?

Có. Dù có độ bền cao, việc kiểm tra và vệ sinh định kỳ giúp loại bỏ cặn bẩn bám dính vào đĩa van, đảm bảo van luôn đóng mở kín khít và nhạy bén.

Nên chọn kết nối ren hay mặt bích?

Kết nối ren thường dùng cho các hệ thống có kích thước nhỏ (từ DN50 trở xuống) với áp suất trung bình. Kết nối mặt bích được ưu tiên cho các đường ống lớn, chịu áp lực cao và đòi hỏi độ chắc chắn tuyệt đối.

Check valve có dùng cho thực phẩm không?

Có. Với đặc tính bề mặt nhẵn bóng, không bám vi khuẩn và an toàn vệ sinh, vật liệu inox 304 rất được ưa chuộng trong các dây chuyền chế biến thực phẩm và đồ uống.

Kết luận+ CTA

Có nên lựa chọn check valve?

Tóm lại, check valve chính là giải pháp kỹ thuật tối ưu và kinh tế nhất cho đa số các hệ thống nước sạch, thực phẩm, HVAC và khí nén hiện nay. Sở hữu khả năng chống gỉ sét tốt, độ bền cơ học cao cùng mức giá hợp lý, thiết bị này giúp bảo vệ toàn diện hệ thống đường ống khỏi nguy cơ dòng chảy ngược. Việc lựa chọn đúng kích thước, áp suất và kiểu kết nối sẽ mang lại hiệu quả vận hành bền bỉ và tối ưu hóa chi phí dài hạn cho doanh nghiệp.
