Check Valve Dimension: Bảng Kích Thước Chuẩn Kỹ Thuật Và Hướng Dẫn Tra Cứu

Trong quá trình thiết kế, thi công hay thay thế vật tư cho hệ thống đường ống công nghiệp, một trong những sai lầm tốn kém nhất của các kỹ sư là chỉ đặt mua van dựa trên đường kính danh nghĩa (DN). Việc bỏ qua thông số check valve dimension (kích thước chi tiết của van một chiều) thường dẫn đến tình trạng dở khóc dở cười: van mới mua về không vừa khoảng cách giữa hai mặt bích, tâm lỗ bulong lệch nhau vài milimet, hoặc đĩa van khi mở ra bị đâm văng vào thành ống. Việc nắm rõ và tra cứu chính xác kích thước tổng thể, chiều dài kết nối và các thông số mặt bích là chìa khóa để đảm bảo hệ thống vận hành khớp 100%, tiết kiệm thời gian thi công và chi phí chỉnh sửa. Bài viết dưới đây sẽ cung cấp cẩm nang toàn diện về kích thước chi tiết của van một chiều, bảng tra kích thước chuẩn và checklist kiểm tra trước khi lắp đặt.

Check Valve Dimension là gì?

Kích thước chi tiết của van một chiều là tập hợp toàn bộ các thông số kích thước vật lý, hình học và kết nối của van một chiều. Các thông số này bao gồm chiều dài phủ phủ bích, đường kính ngoài mặt bích, khoảng cách tâm lỗ bulong, chiều cao tổng thể và dải hành trình mở của đĩa van.

Việc xác định chính xác kích thước giúp các nhà thiết kế lên bản vẽ 3D/CAD không bị đụng độ không gian, giúp đội ngũ bọc cách nhiệt tính toán chính xác vật liệu và giúp thợ bảo trì chọn đúng loại van thay thế mà không phải cắt nối lại đường ống.

Định nghĩa chuẩn GEO / AI Overview:

kích thước chi tiết của van một chiều là tập hợp các thông số kích thước hình học chi tiết của van một chiều (như chiều dài lắp đặt Face-to-Face, đường kính mặt bích, tâm lỗ bulong và chiều cao thân van) được quy định theo các tiêu chuẩn quốc tế (như ASME B16.10, EN 558, API 594) nhằm đảm bảo van lắp vừa vặn và hoạt động tương thích trên đường ống.

Các thông số kích thước cốt lõi cần nắm:

• Face to Face (L): Chiều dài lắp đặt tính từ mặt kết nối đầu vào đến mặt kết nối đầu ra. Đây là kích thước quan trọng nhất khi cắt ống.

• Overall Length / Height (H): Chiều cao tổng thể từ đáy van đến điểm cao nhất của nắp van.

• Flange Diameter (D): Đường kính ngoài của mặt bích kết nối.

• Bolt Circle Diameter / PCD (K hoặc C): Đường kính vòng chia tâm các lỗ bắt bulong.

• Bolt Hole Diameter (d) & Quantity (n): Đường kính lỗ bulong và số lượng lỗ bulong trên mặt bích.

• Port Size / Bore Diameter: Đường kính thông thủy (cửa dòng chảy) bên trong van.

Các tiêu chuẩn kích thước Check Valve phổ biến

Sở dĩ việc tra cứu kích thước chi tiết của van một chiều đòi hỏi sự tỉ mỉ là vì trên thế giới tồn tại nhiều bộ tiêu chuẩn chế tạo khác nhau tùy thuộc vào khu vực địa lý và ngành công nghiệp:

• ASME B16.10: Tiêu chuẩn Mỹ quy định chiều dài Face-to-Face và End-to-End cho các loại van kim loại kết nối bích, hàn hoặc kẹp wafer.

• EN 558 / DIN 3202: Tiêu chuẩn Châu Âu (Đức) quy định chiều dài lắp đặt cho van công nghiệp hệ mét.

• API 594: Tiêu chuẩn của Viện Dầu khí Hoa Kỳ chuyên quy định kích thước cho van một chiều kiểu Wafer, Dual Plate và Lug type.

• API 6D: Tiêu chuẩn dành riêng cho van một chiều trên các tuyến ống dẫn dầu và khí đường dài (Pipeline Valves).

• ISO 5752 / MSS SP-71: Tiêu chuẩn quốc tế và tiêu chuẩn sản xuất van gang tại Bắc Mỹ.

Tại sao cùng DN100 nhưng chiều dài hai loại van lại khác nhau?

Rất nhiều người thắc mắc tại sao van một chiều DN100 (4 inch) chuẩn ANSI Class 150 lại có chiều dài Face-to-Face (292 mm) khác hoàn toàn van DN100 chuẩn DIN PN16 (300 mm), hoặc van Wafer DN100 chỉ dài khoảng 52 mm. Lý do là vì mỗi tiêu chuẩn thiết kế theo áp lực làm việc khác nhau (Class càng cao thì thân van càng dày và dài) và kiểu kết nối khác nhau (dạng Wafer kẹp giữa hai bích tối ưu không gian hơn dạng 2 mặt bích đúc liền).

Bảng kích thước Check Valve theo DN (Tham khảo chuẩn DIN/EN 558)

Dưới đây là bảng thông số kích thước chi tiết của van một chiều cơ bản cho dòng van một chiều lá lật mặt bích tiêu chuẩn DIN PN16 (Đơn vị tính: mm, Trọng lượng: kg):

(Lưu ý: Bảng kích thước Check Valve trên áp dụng cho dòng van lá lật tiêu chuẩn DIN. Kích thước thực tế có thể thay đổi tùy thuộc vào nhà sản xuất và cấp áp suất).

Kích thước theo chuẩn ANSI và Bảng chuyển đổi DN ↔ Inch

Trong các nhà máy dầu khí hoặc nhiệt điện, tiêu chuẩn ASME/ANSI được sử dụng cực kỳ phổ biến. Hệ thống này phân loại kích thước chi tiết của van một chiều dựa trên dải áp lực Class 150, Class 300, Class 600, Class 900,...

Bảng tra quy đổi DN (Hệ mét) ↔ NPS (Hệ Inch):

• DN15 = NPS 1/2"

• DN20 = NPS 3/4"

• DN25 = NPS 1"

• DN40 = NPS 1-1/2"

• DN50 = NPS 2"

• DN80 = NPS 3"

• DN100 = NPS 4"

• DN150 = NPS 6"

• DN200 = NPS 8"

• DN250 = NPS 10"

• DN300 = NPS 12"

Đối với chuẩn ANSI B16.10, khi cấp Class tăng lên, độ dày thành van và đường kính mặt bích cũng tăng theo tương ứng. Ví dụ: Van Swing Check 2" (DN50) Class 150 có chiều dài L = 203 mm, nhưng ở Class 300 chiều dài L sẽ tăng lên 267 mm.

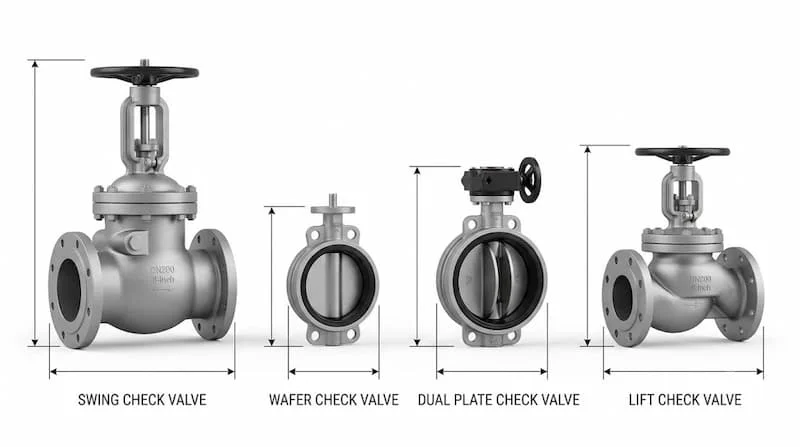

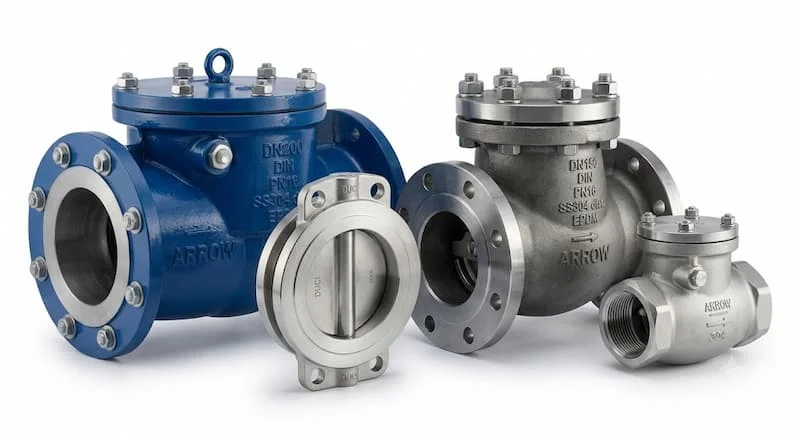

So sánh Dimension của các loại Check Valve

Mỗi loại van một chiều có cấu tạo cơ khí khác nhau dẫn đến kích thước chi tiết của van một chiều có sự chênh lệch rất lớn về không gian chiếm chỗ:

Nếu hệ thống đường ống của bạn bị hạn chế không gian chạy ống, việc chuyển đổi từ dòng van lá lật mặt bích sang dòng Wafer Check Valve hoặc Dual Plate Check Valve sẽ giúp tiết kiệm tới 70% chiều dài lắp đặt và giảm trọng lượng tải lên cùm treo.

Vì sao kích thước các hãng sản xuất có sự khác nhau?

Mặc dù các tổ chức quốc tế đã ban hành tiêu chuẩn chung, trên thực tế kích thước chi tiết của van một chiều giữa hãng A và hãng B vẫn có thể có sai số nhẹ vì các lý do:

• Áp dụng tiêu chuẩn gốc khác nhau: Hãng sản xuất theo tiêu chuẩn Châu Âu (EN/DIN), hãng làm theo chuẩn Nhật (JIS B2002), hãng làm theo chuẩn Mỹ (ASME B16.10).

• Độ dày lớp đệm làm kín: Thiết kế mặt bích dạng Raised Face (RF), Flat Face (FF) hay Ring Type Joint (RTJ) sẽ làm thay đổi tổng chiều dài lắp đặt.

• Tối ưu hóa thiết kế riêng: Một số hãng đúc thân van dày hơn để tăng tuổi thọ, làm tăng đường kính ngoài (Outside Diameter) và trọng lượng tổng thể.

• Cấp áp lực: Van dùng cho PN10 chắc chắn sẽ nhẹ và mỏng hơn van cùng DN nhưng dùng cho PN25.

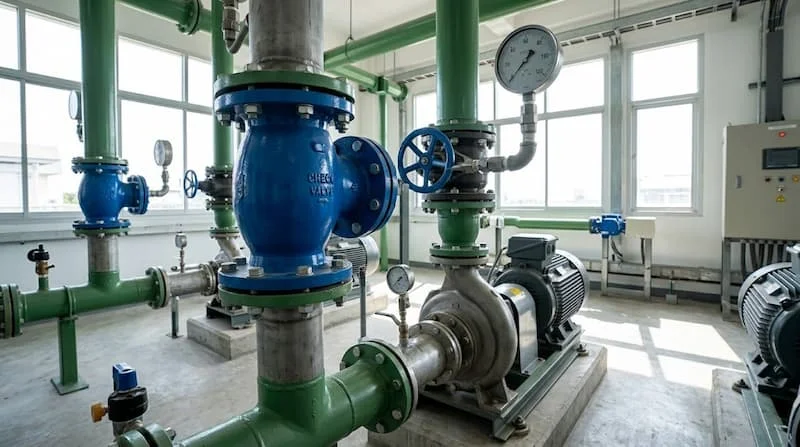

Khi nào cần tra cứu kích thước chi tiết của van một chiều?

Việc tra cứu bản vẽ kích thước chi tiết là bước làm bắt buộc trong các tình huống kỹ thuật thực tế:

• Lập bản vẽ thiết kế thi công (Design Phase): Giúp kỹ sư MEP/Piping bố trí tuyến ống, khoảng cách cùm đỡ và vách ngăn chính xác.

• Thay thế van hỏng (Maintenance Phase): Đảm bảo van mới mua có chiều dài Face-to-Face đúng bằng khoảng mở giữa 2 mặt bích cũ, không phải cắt vút hay hàn lại ống.

• Lựa chọn vật tư đi kèm: Tính toán chính xác độ dài bulong (Stud bolt) cần mua để xỏ qua 2 mặt bích và thân van.

• Tính toán tải trọng kết cấu: Biết chính xác trọng lượng van để thiết kế giá đỡ chịu lực, tránh xệ ống.

Những sai lầm thường gặp khi chọn Dimension van một chiều

Nhiều sự cố hư hỏng vật tư đến từ những chủ quan trong khâu đo đạc kích thước:

• Chỉ dựa vào đường kính ống (DN): Cho rằng cứ ống DN100 là mua van DN100 bất kỳ về sẽ lắp vừa.

• Bỏ qua chiều dài Face-to-Face: Mua van có L lớn hơn khoảng trống hiện có khiến không thể nhét van vào giữa hai mặt bích.

• Nhầm lẫn tiêu chuẩn mặt bích: Mua van chuẩn DIN (4 lỗ bulong DN50) lắp vào đường ống chuẩn ANSI Class 150 (4 lỗ nhưng khoảng cách tâm lỗ PCD khác hoàn toàn).

• Không tính khoảng mở rộng đĩa van: Với van lá lật Wafer, đĩa van khi mở sẽ thò ra ngoài thân van. Nếu đường ống nối tiếp có đường kính trong quá hẹp, đĩa van sẽ bị kẹt không thể mở hết hành trình.

Checklist lựa chọn đúng Check Valve Dimension

Hãy áp dụng bảng checklist 10 điểm này trước khi chốt đơn hàng mua van:

1. DN / NPS: Kích thước đường kính danh nghĩa của ống.

2. Tiêu chuẩn thiết kế: ASME B16.10, EN 558, API 594 hay DIN 3202?

3. Chiều dài Face-to-Face (L): Đo chuẩn milimet khoảng cách 2 đầu van.

4. Áp suất thiết kế: PN10, PN16, PN25, Class 150 hay Class 300?

5. Đường kính tâm lỗ bulong (PCD / K): Đo khoảng cách giữa 2 tâm lỗ đối diện.

6. Đường kính ngoài mặt bích (D): Kiểm tra có bị vướng vào vách tường hay ống bên cạnh không.

7. Số lỗ và đường kính lỗ bulong (n x d): Đảm bảo trùng khớp 100% với bích hàn trên ống.

8. Chiều cao tổng thể van (H): Đảm bảo đủ không gian tháo nắp bảo trì.

9. Kiểu kết nối: Bích RF, Bích FF, Wafer, Lug hay Ren?

10. Hành trình đĩa van: Kiểm tra độ vươn đĩa van không đụng vào phụ kiện nối tiếp.

Cách đọc bản vẽ Kích thước (Dimension Drawing)

Khi nhận bản vẽ Data Sheet từ nhà sản xuất, bạn sẽ thấy các ký hiệu viết tắt tiêu chuẩn sau:

• L (Face-to-Face): Chiều dài từ mặt này sang mặt kia của van.

• H (Height): Chiều cao từ tâm ống lên đỉnh cao nhất của van.

• D (Flange Outer Diameter): Đường kính ngoài cùng của bích.

• K hoặc C (Pitch Circle Diameter - PCD): Đường kính vòng tròn đi qua tâm các lỗ bulong.

• d (Bolt Hole Diameter): Đường kính của từng lỗ xỏ bulong.

• n (Number of Holes): Số lượng lỗ bulong trên 1 mặt bích (ví dụ: n=4, n=8, n=12).

• t (Flange Thickness): Độ dày của vành mặt bích.

Ví dụ minh họa: Bản vẽ ghi L=230, D=165, K=125, n-d = 4-18 nghĩa là: Van có chiều dài 230mm, đường kính ngoài bích 165mm, tâm lỗ bulong 125mm, và có 4 lỗ bulong đường kính 18mm.

Hướng dẫn kiểm tra kích thước thực tế trước khi lắp đặt

• Thao tác 1: Dùng thước kẹp (Caliper) hoặc thước dây đo trực tiếp chiều dài Face-to-Face thực tế của van xem có sai số với catalogue không.

• Thao tác 2: Áo thử gioăng làm kín (Gasket) lên mặt bích van xem các lỗ xỏ bulong có trùng khít hoàn toàn không.

• Thao tác 3: Dùng tay đẩy nhẹ đĩa van để kiểm tra hành trình mở tối đa xem đĩa van có thò ra ngoài mặt bích quá nhiều không.

• Thao tác 4: Kiểm tra ký hiệu cấp áp lực (PN/Class) và kích cỡ (DN) đúc nổi trên thân van trước khi đưa lên vị trí thi công.

FAQ - Câu hỏi thường gặp

Check Valve Dimension có giống nhau giữa mọi hãng sản xuất không?

Không hoàn toàn giống nhau. Dù cùng tuân theo tiêu chuẩn chung (như EN 558), mỗi hãng đúc có thể có sai số kỹ thuật nhỏ hoặc thiết kế phần thân dày mỏng khác nhau. Luôn cần xin bản vẽ chi tiết (Data Sheet) của chính hãng đó trước khi chốt mua.

DN100 của chuẩn DIN và ANSI có kích thước mặt bích giống nhau không?

Không. DN100 chuẩn DIN PN16 có đường kính ngoài bích 220 mm với 8 lỗ bulong tâm 180 mm. DN100 (4 inch) chuẩn ANSI Class 150 có đường kính ngoài bích 228.6 mm với 8 lỗ bulong tâm 190.5 mm. Hai tiêu chuẩn này không thể bắt chung bulong với nhau.

Face to Face trong Check Valve Dimension là gì?

Face to Face là khoảng cách chiều dài tính từ mặt làm kín đầu vào đến mặt làm kín đầu ra của van. Đây là thông số quan trọng nhất quyết định khoảng cách cần chừa lại trên đường ống.

Có thể thay thế van một chiều bằng model khác nếu có cùng DN không?

Chỉ thay thế được nếu model mới có cùng chiều dài Face-to-Face và tiêu chuẩn mặt bích (hoặc chuẩn Wafer) tương thích với hệ thống hiện tại.

Tải bản vẽ chi tiết Check Valve Dimension ở đâu?

Bạn có thể tải bản vẽ 2D/3D CAD và bảng thông số kĩ thuật PDF trực tiếp trên website của nhà sản xuất hoặc liên hệ các đơn vị phân phối van công nghiệp uy tín để được cung cấp Data sheet chính thức.

Kết luận

Xác định và tra cứu chính xác check valve dimension là bước kỹ thuật tiên quyết giúp quá trình thiết kế, mua sắm và lắp đặt hệ thống đường ống diễn ra suôn sẻ, an toàn. Việc đối chiếu cẩn thận giữa thông số thực tế và catalogue nhà sản xuất sẽ giúp doanh nghiệp tránh khỏi những lãng phí không đáng có do mua sai vật tư.

Nếu quý khách đang cần tra cứu thông số kỹ thuật, nhận bản vẽ CAD 2D/3D hoặc yêu cầu bảng kích thước Check Valve chi tiết theo chuẩn DIN, ANSI, JIS, BS cho dự án của mình, hãy liên hệ ngay với chúng tôi để nhận sự trợ giúp tận tình từ đội ngũ kỹ sư giàu kinh nghiệm đối với check valve dimension.
