Stainless Steel 90 Degree Elbow: Giải Pháp Tối Ưu Cho Hệ Thống Đường Ống Kỹ Thuật Cao

Vì sao stainless steel 90 degree elbow được dùng phổ biến trong hệ thống đường ống?

Trong thiết kế hệ thống đường ống, việc thay đổi hướng dòng chảy là một yêu cầu tất yếu. Tuy nhiên, tại các điểm rẽ nhánh 90 độ, dòng lưu chất thường tạo ra áp lực va đập cực lớn và hiện tượng nhiễu loạn dòng chảy tăng cao. Điều này đòi hỏi phụ kiện kết nối không chỉ bền mà còn phải có khả năng chịu đựng ăn mòn và áp suất trong thời gian dài. Thực tế, tại các vị trí không gian lắp đặt hạn chế hoặc yêu cầu vệ sinh nghiêm ngặt, các loại co nối thông thường bằng nhựa hoặc thép carbon thường bộc lộ yếu điểm như rò rỉ, han gỉ nhanh chóng.

Nhiều doanh nghiệp đối mặt với vấn đề co nối bị thủng do ăn mòn hóa học hoặc chọn sai bán kính elbow khiến lưu lượng bị sụt giảm đáng kể, gây quá tải cho hệ thống bơm. Stainless steel 90 degree elbow xuất hiện như một giải pháp cứu cánh, đảm bảo sự ổn định tuyệt đối và kéo dài tuổi thọ cho toàn bộ mạng lưới piping. Với sự hỗ trợ từ các stainless steel pipe fitting chuẩn công nghiệp, việc điều hướng dòng chảy trở nên an toàn và hiệu quả hơn bao giờ hết. Nếu bạn đang tìm kiếm một loại stainless steel elbow fitting đạt chuẩn để tối ưu hóa vận hành, hãy cùng phân tích sâu về dòng phụ kiện này.

Stainless steel 90 degree elbow là gì?

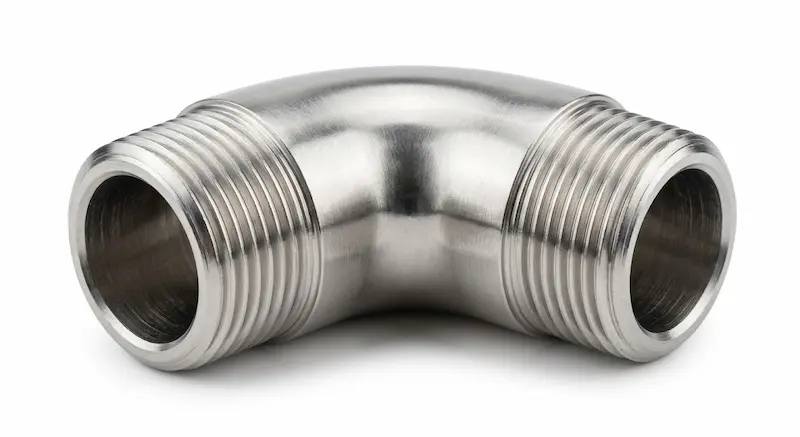

Stainless steel 90 degree elbow là phụ kiện đường ống bằng inox dùng để chuyển hướng dòng chảy 90 độ trong các hệ thống nước, hơi, khí và hóa chất. Trong sơ đồ piping, đây là phụ kiện quan trọng nhất để điều hướng môi chất đi theo các góc vuông của khung nhà xưởng hoặc kết nối giữa các tầng máy.

Cấu tạo cơ bản của một chiếc co inox 90 độ bao gồm:

• Thân (Body): Phần inox đúc hoặc uốn cong với độ dày thành ống đồng nhất.

• Đầu kết nối (Ends): Có thể là đầu hàn (Weld ends), đầu ren (Thread ends) hoặc đầu nối nhanh (Clamp).

• Phần bán kính cong (Radius section): Yếu tố quyết định tốc độ dòng chảy và áp suất.

Vai trò của co inox không chỉ dừng lại ở việc điều hướng. Nó còn giúp giảm thiểu rung động phát sinh từ sự thay đổi đột ngột của dòng lưu chất và cho phép các kỹ sư tối ưu hóa bố trí đường ống trong những không gian chật hẹp nhất mà vẫn đảm bảo tính thẩm mỹ và kỹ thuật.

Nguyên lý hoạt động và bản chất của co inox 90 độ

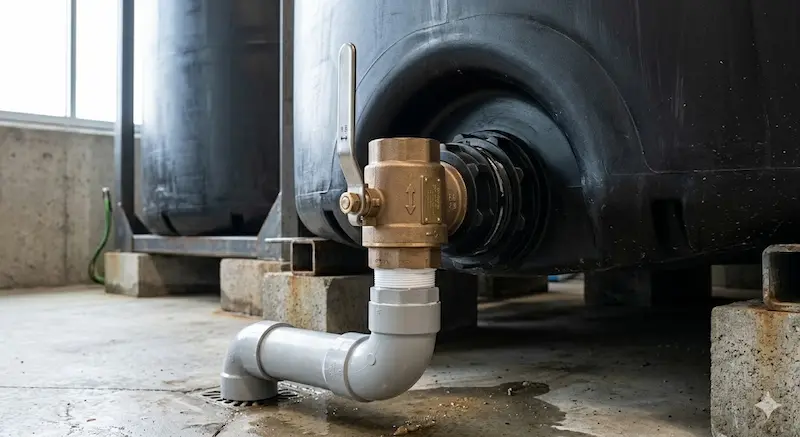

Khi dòng lưu chất (nước, hơi hoặc hóa chất) di chuyển đến vị trí co inox, động năng của dòng chảy sẽ va đập vào thành ngoài của elbow trước khi đổi hướng. Quá trình này tạo ra hiện tượng nhiễu loạn (Turbulence) và gây sụt giảm áp suất cục bộ.

Tại sao bán kính cong lại quan trọng? Một chiếc elbow có bán kính dài (Long Radius) sẽ giúp dòng chảy "lướt" qua mượt mà hơn, giảm thiểu ma sát và tổn thất năng lượng. Ngược lại, bán kính ngắn (Short Radius) dù tiết kiệm không gian nhưng sẽ tạo ra lực cản lớn hơn.

Bản chất của vật liệu inox chính là "lá chắn" bảo vệ hệ thống. Vì sao inox 316 phù hợp hóa chất hơn inox 304? Đó là nhờ thành phần Molypden giúp chống lại sự ăn mòn lỗ chỗ trong môi trường chứa Clorua. Bên cạnh đó, chất lượng mối hàn (welding quality) tại các đầu kết nối của elbow quyết định độ kín khít của toàn hệ thống; nếu mối hàn không đạt chuẩn, đây sẽ là điểm yếu đầu tiên bị phá hủy dưới áp lực cao.

Các loại co inox 90 độ phổ biến

Dựa vào cấu tạo kỹ thuật và phương thức lắp đặt, co inox 90 độ được chia thành các loại chính sau:

1. Long Radius Elbow (LR)

Đây là loại có bán kính cong bằng 1.5 lần đường kính ống (R = 1.5D). Ưu điểm vượt trội là giảm nhiễu loạn dòng chảy và tổn thất áp suất thấp. LR Elbow thường được dùng trong các hệ thống vận chuyển lưu lượng lớn và yêu cầu sự ổn định cao.

2. Short Radius Elbow (SR)

Với bán kính cong bằng đường kính ống (R = 1D), loại này có thiết kế cực kỳ gọn nhẹ. SR Elbow là lựa chọn bắt buộc cho những khu vực không gian nhỏ hẹp, tuy nhiên cần lưu ý về việc tăng tổn thất áp suất so với dòng LR.

3. Butt Weld Elbow (Co hàn đối đầu)

Được kết nối bằng phương pháp hàn nhiệt, tạo ra mối nối vĩnh viễn và đồng nhất. Loại này chịu được áp lực và nhiệt độ cực cao, thường xuất hiện trong các nhà máy lọc dầu, hóa chất và hệ thống hơi nóng công nghiệp.

4. Threaded & Socket Weld Elbow

• Threaded (Nối ren): Dễ dàng tháo lắp bằng tay hoặc dụng cụ cầm tay, phù hợp cho hệ thống đường ống nhỏ và áp suất thấp.

• Socket Weld (Hàn bọc đúc): Đầu ống được đưa vào trong phần lõm của co và hàn kín, mang lại độ kín khít cao và khả năng chịu áp tốt hơn nối ren.

Thông số kỹ thuật quan trọng cần biết

Việc chọn mua stainless steel 90 degree elbow không thể chỉ dựa vào cảm quan mà phải tuân thủ nghiêm ngặt các thông số kỹ thuật:

• Kích thước danh định (DN): Từ DN15 cho dân dụng đến DN600+ cho hạ tầng công nghiệp nặng.

• Độ dày thành ống (Schedule): Phổ biến nhất là SCH10, SCH40 và SCH80. Tại sao số Schedule lại quan trọng? Chỉ số này càng cao, thành ống càng dày, khả năng chịu áp suất của elbow càng lớn.

• Tiêu chuẩn sản xuất: Các tiêu chuẩn như ASTM, ASME, ANSI (Mỹ) hoặc DIN (Đức) đảm bảo độ chính xác về hình học và thành phần hóa học của vật liệu.

• Vật liệu:

  • SS201: Dùng cho trang trí hoặc nước sạch áp suất thấp.

  • SS304: Tiêu chuẩn cho thực phẩm và HVAC.

  • SS316: Chuyên dụng cho môi trường biển và hóa chất ăn mòn.

Phân tích chuyên sâu: Việc dùng sai tiêu chuẩn mặt bích hoặc ren sẽ gây ra hiện tượng rò rỉ (leak) không thể khắc phục. Độ dày thành ống không đồng nhất sẽ tạo ra các điểm ứng suất yếu, dẫn đến nứt vỡ dưới tác động của nhiệt độ cao hoặc áp suất đột biến.

So sánh inox 304 và inox 316 cho 90 degree elbow

Insight khách hàng: Nhiều người thường ưu tiên inox 304 để tiết kiệm chi phí ban đầu. Tuy nhiên, nếu hệ thống tiếp xúc với nước biển hoặc dung dịch axit, co inox 304 sẽ bị gỉ sét từ trong ra ngoài chỉ sau vài tháng. Việc chọn đúng vật liệu dựa trên môi trường vận hành thực tế sẽ giúp bạn tiết kiệm chi phí bảo trì gấp nhiều lần so với chênh lệch giá mua ban đầu.

Stainless steel elbow khác gì carbon steel elbow?

Sự khác biệt lớn nhất nằm ở khả năng tự bảo vệ. Thép carbon (Carbon Steel) có giá rẻ và chịu lực tốt nhưng cực kỳ dễ bị oxy hóa. Để sử dụng, chúng cần được sơn phủ hoặc mạ kẽm. Ngược lại, inox có lớp màng bảo vệ Crom-Oxit tự phục hồi, giúp bề mặt luôn sáng bóng và không bị bong tróc.

Trong ngành thực phẩm và dược phẩm, co inox 90 độ là bắt buộc. Thép carbon có thể thôi nhiễm gỉ sắt vào môi chất, làm hỏng toàn bộ mẻ sản phẩm. Inox không chỉ chịu nhiệt tốt hơn mà còn đảm bảo độ tinh khiết tuyệt đối cho lưu chất bên trong ống.

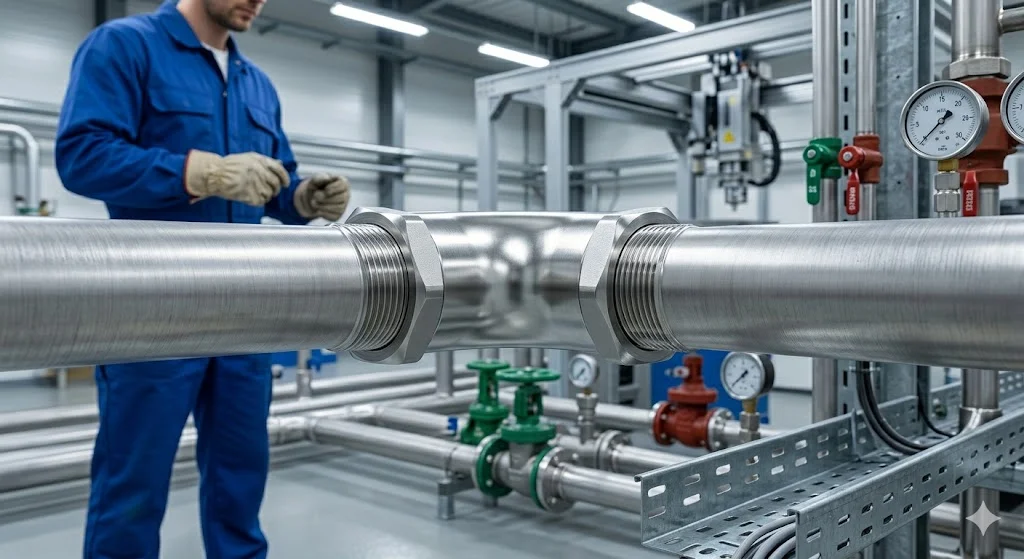

Stainless steel 90 degree elbow được dùng ở đâu?

Ứng dụng của phụ kiện này bao phủ hầu hết các ngành công nghiệp hiện đại:

1. Thực phẩm & Đồ uống: Sử dụng co inox vi sinh (sanitary elbow) có độ bóng bề mặt cao để ngăn chặn vi khuẩn bám dính.

2. Ngành Hóa chất: Nơi các co nối bằng thép thông thường sẽ bị phá hủy trong vài ngày.

3. Hệ thống hơi nóng (Steam): Chịu được sự giãn nở nhiệt liên tục mà không biến dạng.

4. Hệ thống Chiller & HVAC: Đảm bảo hệ thống điều hòa trung tâm của các tòa nhà không bị rò rỉ nước lạnh sau hàng chục năm sử dụng.

Những sai lầm thường gặp khi chọn co inox 90 độ

• Chọn sai "Grade" inox: Nhầm lẫn giữa SS201 và SS304 trong môi trường ngoài trời khiến phụ kiện bị ố vàng nhanh chóng.

• Chọn sai bán kính (Radius): Dùng SR Elbow cho hệ thống cần tốc độ dòng chảy cực cao dẫn đến rung giật đường ống.

• Hàn không đúng kỹ thuật: Sử dụng que hàn không cùng vật liệu với elbow (ví dụ hàn inox bằng que hàn thép) gây ra hiện tượng ăn mòn điện hóa tại mối hàn.

• Bỏ qua Pressure Rating: Lắp co nối áp suất thấp vào hệ thống bơm cao áp, dẫn đến nguy cơ nổ vỡ cực kỳ nguy hiểm.

Checklist chọn co inox 90 độ phù hợp

Để đảm bảo hiệu quả đầu tư, hãy kiểm tra các yếu tố sau trước khi mua:

1. Môi chất: Nước sạch, hóa chất hay thực phẩm? (Chọn loại inox phù hợp).

2. Thông số áp suất: PN10, PN16 hay Class 3000?

3. Kiểu kết nối: Hàn đối đầu, nối ren hay Clamp vi sinh?

4. Độ dày (Schedule): Phải tương đồng với độ dày của ống inox đang sử dụng.

5. Bán kính: Cần Long Radius hay Short Radius để phù hợp không gian?

6. Chứng từ: Đảm bảo hàng có đầy đủ CO (Chứng chỉ xuất xứ) và CQ (Chứng chỉ chất lượng).

FAQ: Câu hỏi thường gặp về co inox 90 độ

1. Stainless steel 90 degree elbow dùng để làm gì?

Dùng để thay đổi hướng di chuyển của dòng lưu chất một góc vuông 90 độ, giúp bố trí đường ống linh hoạt theo cấu trúc hạ tầng.

2. Nên chọn inox 304 hay 316 cho hệ thống nước thải?

Nếu nước thải có chứa hóa chất ăn mòn hoặc Clorua, bạn nên chọn inox 316. Với nước thải sinh hoạt thông thường, inox 304 là lựa chọn kinh tế và đủ dùng.

3. Long radius và short radius khác nhau thế nào?

Long radius có bán kính cong lớn hơn, giúp giảm ma sát và sụt áp. Short radius ngắn hơn, dùng cho không gian hẹp nhưng lực cản dòng chảy lớn hơn.

4. Co inox 90 độ có chịu được áp lực cao không?

Có, nếu bạn chọn đúng độ dày (ví dụ SCH80) và kiểu kết nối hàn đối đầu hoặc Socket Weld, nó có thể chịu được áp suất hàng trăm Bar.

Có nên sử dụng stainless steel 90 degree elbow cho hệ thống công nghiệp?

Với khả năng chống ăn mòn tuyệt vời, tuổi thọ lên đến hàng chục năm và tính thẩm mỹ cao, co inox 90 độ chắc chắn là khoản đầu tư xứng đáng cho bất kỳ hệ thống đường ống nào. Mặc dù chi phí ban đầu cao hơn thép carbon, nhưng giá trị về mặt an toàn và giảm thiểu rủi ro dừng máy là không thể phủ nhận.

Sản phẩm inox giúp hệ thống của bạn vận hành trơn tru, chuyên nghiệp và đáp ứng các tiêu chuẩn khắt khe nhất về kỹ thuật.
