Stainless Steel Flange With Holes: Hướng Dẫn Kỹ Thuật & Lựa Chọn Chuẩn Quốc Tế

Đã bao giờ bạn rơi vào tình huống đặt hàng mặt bích inox cho dự án, nhưng khi nhận hàng và đưa ra công trường thì phát hiện lỗ bulong không khớp? Việc phải gia công lại tại chỗ không chỉ tiêu tốn hàng giờ đồng hồ, làm chậm tiến độ thi công mà còn phát sinh chi phí nhân công và có nguy cơ làm hỏng kết cấu thép không gỉ.

Sai lầm phổ biến nhất của nhiều kỹ sư thu mua là chỉ tập trung vào đường kính danh nghĩa (DN) mà quên đi tầm quan trọng của "hole pattern" (cách bố trí lỗ). Một bộ stainless steel flange with tưởng chừng như đơn giản nhưng lại chứa đựng các tiêu chuẩn kỹ thuật nghiêm ngặt. Bài viết này sẽ đi sâu vào bản chất kỹ thuật, các tiêu chuẩn lỗ bulong và cách để bạn lựa chọn đúng sản phẩm ngay từ lần đầu tiên, đảm bảo hệ thống đường ống luôn kín khít và an toàn.

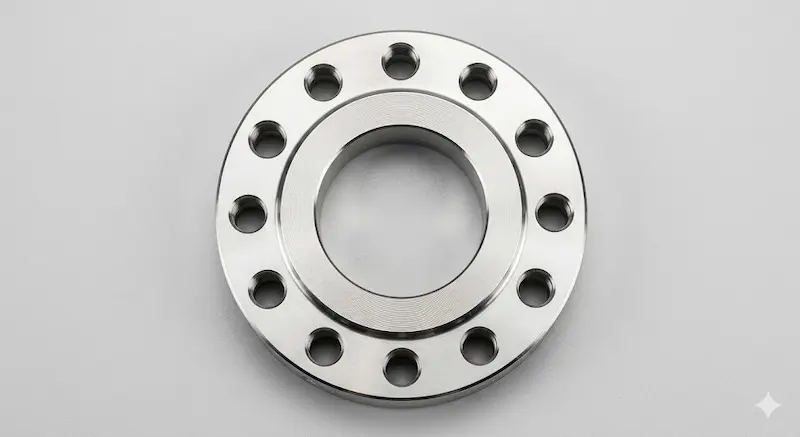

Stainless Steel Flange With Holes Là Gì?

Stainless steel flange with (mặt bích inox có lỗ) là một phụ kiện đường ống được thiết kế chuyên dụng để kết nối các đoạn ống, van hoặc thiết bị trong hệ thống công nghiệp. Khác với các loại mặt bích trơn, loại này được gia công sẵn các lỗ bulong với kích thước và vị trí chính xác theo các tiêu chuẩn quốc tế.

Cấu tạo cơ bản của một mặt bích inox bao gồm:

• Thân flange: Phần chịu lực chính, được làm từ các mác inox phổ biến như 304, 316.

• Lỗ bulong (Bolt holes): Đây là thành phần quan trọng nhất, nơi các bulong đi qua để liên kết mặt bích với thiết bị hoặc mặt bích đối diện.

• Bề mặt làm kín (Sealing face): Nơi tiếp xúc với gioăng đệm để ngăn chặn rò rỉ lưu chất.

Nguyên Lý Hoạt Động

Cơ chế hoạt động của stainless steel flange with dựa trên lực ép cơ học. Khi các bulong được xuyên qua lỗ và siết chặt, chúng tạo ra áp lực nén lên gioăng đặt giữa hai mặt bích.

Bản chất của các lỗ bulong không chỉ là để "xỏ bulong qua" mà chúng phải đảm bảo:

• Số lượng lỗ chuẩn: Phân bố lực đều xung quanh chu vi.

• Vị trí chính xác: Để đảm bảo hai mặt bích có thể lắp khớp với nhau mà không cần cưỡng bức.

Nếu bạn bỏ qua việc kiểm tra tiêu chuẩn lỗ, dù đường kính ống (DN) có khớp, bạn vẫn sẽ không thể hoàn thiện mối nối, gây lãng phí vật tư nghiêm trọng.

Phân Tích Chuyên Sâu Về Các Loại Flange Có Lỗ

Để làm chủ việc lựa chọn vật tư, bạn cần phân biệt rõ giữa thiết kế thân bích và tiêu chuẩn của hệ thống lỗ bulong.

Các loại Flange theo thiết kế

Dù là loại nào, chúng đều phải tuân thủ chuẩn lỗ bulong:

• Weld Neck Flange (Mặt bích cổ hàn): Thường dùng cho áp suất cao, có cổ hàn dài giúp giảm ứng suất tại mối nối.

• Slip On Flange (Mặt bích trượt): Dễ lắp đặt, thường dùng cho hệ thống áp suất trung bình.

• Blind Flange (Mặt bích mù): Dùng để bịt đầu ống, cũng cần lỗ để siết chặt vào bích đối diện.

• Socket Weld Flange (Mặt bích hàn bọc): Phù hợp cho ống kích thước nhỏ và áp suất cao.

Tiêu chuẩn lỗ (Bolt Pattern)

Đây là "bộ quy tắc" quyết định sự tương thích:

• ANSI / ASME (Tiêu chuẩn Mỹ): Phổ biến nhất trong ngành dầu khí và công nghiệp toàn cầu.

• DIN (Tiêu chuẩn Đức/Châu Âu): Sử dụng hệ thống đo lường và khoảng cách lỗ khác biệt hoàn toàn với Mỹ.

• JIS (Tiêu chuẩn Nhật Bản): Rất phổ biến tại các nhà máy có thiết bị xuất xứ từ Nhật hoặc các khu công nghiệp tại châu Á.

Thông Số Kỹ Thuật Quan Trọng Của Lỗ

Khi đặt hàng stainless flange with holes, hãy kiểm tra kỹ:

• Số lỗ (Number of bolt holes): Tăng dần theo kích thước đường ống.

• Đường kính lỗ (Hole diameter): Phải lớn hơn đường kính bulong một khoảng dung sai nhỏ.

• Bolt Circle Diameter (BCD): Đây là đường kính của vòng tròn đi qua tâm các lỗ bulong. Đây là thông số "sống còn" – chỉ cần BCD lệch 1-2mm, bạn sẽ không thể lắp bulong vào được.

So Sánh Các Tiêu Chuẩn Lỗ

Insight: Các tiêu chuẩn này không thể thay thế lẫn nhau. Một mặt bích chuẩn DIN không bao giờ khớp với mặt bích chuẩn ANSI dù có cùng đường kính DN.

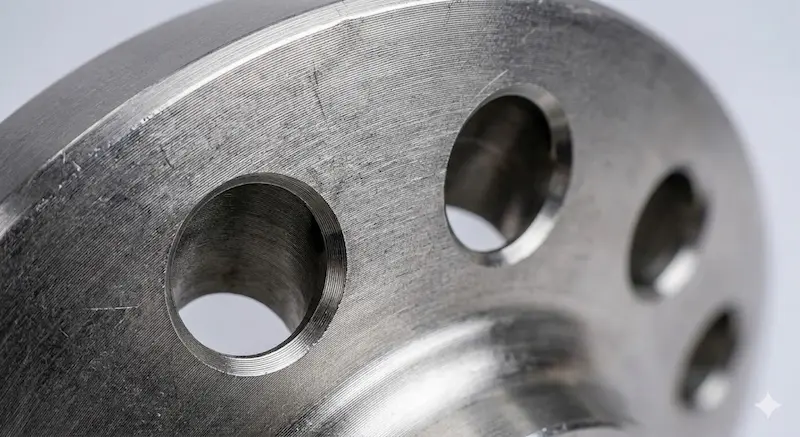

Tại Sao Lỗ Flange Phải Chính Xác Tuyệt Đối?

Việc đảm bảo độ chính xác của lỗ trên stainless steel flange with không chỉ vì vấn đề lắp đặt, mà còn vì sự an toàn vận hành.

Lỗ được gia công đúng tiêu chuẩn đảm bảo lực ép được phân bổ đều lên bề mặt gioăng (gasket). Khi lực siết không đều do lỗ bị lệch hoặc phân bố không đối xứng, gioăng sẽ bị biến dạng cục bộ. Điều này dẫn đến:

• Rò rỉ lưu chất: Ngay cả khi đã siết chặt, áp lực không đều sẽ tạo ra khe hở li ti.

• Giảm tuổi thọ thiết bị: Ứng suất không đều làm rung lắc đường ống, ảnh hưởng trực tiếp đến van và các thiết bị nhạy cảm.

Nếu bạn cố tình khoan lại lỗ hoặc tự chỉnh sửa, cấu trúc phân tử và khả năng chịu lực của mặt bích sẽ bị suy giảm. Trong môi trường hóa chất hoặc áp lực cao, một mặt bích đã qua "chế cháo" là một quả bom nổ chậm về mặt kỹ thuật.

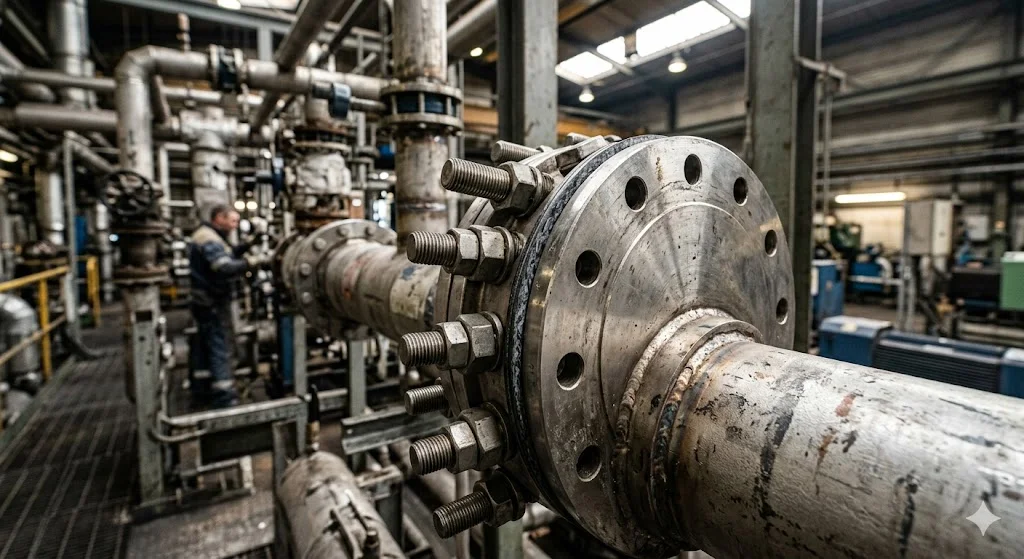

Ứng Dụng Thực Tế

Khi Nào Cần Dùng Flange Có Lỗ?

Sản phẩm này là "xương sống" trong nhiều lĩnh vực:

• Hệ thống Piping công nghiệp: Dẫn dầu, hơi nóng, nước áp lực cao.

• Nhà máy thực phẩm/Dược phẩm: Yêu cầu inox 316 để chống ăn mòn và đảm bảo vệ sinh.

• Hóa chất: Nơi vật liệu inox và độ kín khít là yếu tố sống còn.

• HVAC: Kết nối các hệ thống làm mát trung tâm.

Sai Lầm Thường Gặp

• Nhầm lẫn chuẩn DIN và ANSI: Đây là lỗi kinh điển khiến hàng tấn vật tư phải bỏ đi.

• Chỉ nhìn vào DN: Quên kiểm tra BCD và số lượng lỗ thực tế.

• Tự ý khoan lỗ: Làm yếu cấu trúc bích và vi phạm tiêu chuẩn an toàn thiết bị.

Hướng Dẫn Cách Chọn Flange Có Lỗ Chuẩn Kỹ Thuật

Để tránh rủi ro, hãy luôn tuân thủ checklist sau trước khi đặt mua stainless flange with holes:

Checklist Chọn Mua

✔ Xác định DN (đường kính): Phải tương ứng với đường ống hiện tại.

✔ Xác định tiêu chuẩn hệ thống: Hệ thống cũ đang dùng ANSI, DIN hay JIS? (Đây là bước quan trọng nhất).

✔ Kiểm tra số lỗ & BCD: Yêu cầu nhà cung cấp gửi bản vẽ kỹ thuật (Technical Drawing) để đối chiếu thông số này.

✔ Chọn vật liệu inox: 304 cho môi trường thường, 316 cho môi trường khắc nghiệt.

Lưu Ý Khi Lắp Đặt

• Đúng Gasket: Sử dụng gioăng có đường kính lỗ khớp với lỗ bích, không được dùng gioăng che mất lỗ.

• Siết Bulong: Luôn siết theo hình chéo (hình sao) để lực ép dàn đều, tránh tình trạng vênh bích.

• Tuyệt đối không khoan chỉnh: Nếu không khớp, hãy đổi mặt bích khác, đừng cố gia công lại.

Câu Hỏi Thường Gặp (FAQ)

1. Có thể khoan lại lỗ trên stainless steel flange with holes không?

   Không nên. Việc tự ý khoan lại làm thay đổi cấu trúc chịu lực và thường không đảm bảo độ chính xác, dẫn đến lệch tâm và rò rỉ.

2. Tại sao cùng DN nhưng số lỗ trên flange lại khác nhau?

   Do mỗi tiêu chuẩn (ANSI, DIN, JIS) có thiết kế chịu áp lực và bố trí bulong khác nhau để tối ưu hóa khả năng làm kín.

3. Lỗ flange có ảnh hưởng đến khả năng chịu áp lực không?

   Có. Việc phân bố lỗ đúng tiêu chuẩn đảm bảo lực siết bulong truyền tải đều lên mặt gioăng, giúp chịu được áp lực danh định (PN/Class) của hệ thống.

4. Nên chọn inox 304 hay 316 cho flange?

   Inox 304 phù hợp với nước sạch, môi trường không quá khắc nghiệt. Inox 316 được khuyến khích cho môi trường hóa chất, nước biển hoặc nơi yêu cầu chống ăn mòn cao.

Kết Luận

Việc hiểu rõ về các thông số kỹ thuật của stainless steel flange with không chỉ giúp bạn tránh được những sai sót tốn kém trong lắp đặt mà còn đảm bảo hệ thống vận hành an toàn, bền bỉ. Một mặt bích đạt chuẩn không chỉ nằm ở vật liệu tốt, mà nằm ở sự chính xác tuyệt đối trong từng lỗ bulong Stainless steel flange with holes.
