Flange 6 là gì? Cẩm nang kỹ thuật về mặt bích DN150 chuyên sâu

Trong các hệ thống đường ống công nghiệp trung bình đến lớn, việc kết nối các thành phần như ống, van và máy bơm đòi hỏi một giải pháp vừa chắc chắn vừa linh hoạt. Mặt bích 6 inch chính là một trong những phụ kiện quan trọng nhất đóng vai trò "xương sống" cho các kết nối này. Tuy nhiên, việc lựa chọn đúng loại mặt bích 6 inch không đơn giản là chỉ chọn kích thước; nó đòi hỏi sự hiểu biết sâu sắc về tiêu chuẩn, áp suất và vật liệu để đảm bảo an toàn tuyệt đối cho hệ thống vận hành.

Flange 6 là gì?

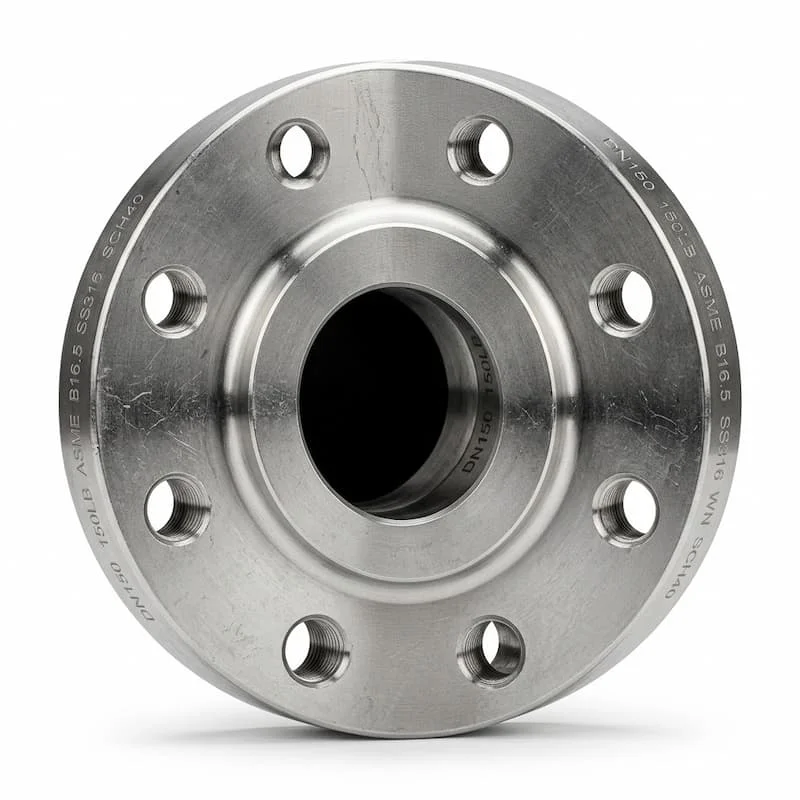

Flange 6 (mặt bích 6 inch) là phụ kiện đường ống có kích thước danh nghĩa NPS 6 (theo hệ Anh) hoặc DN150 (theo hệ mét). Đây là một thiết bị có dạng đĩa dùng để kết nối các đoạn ống, van, máy bơm và các thiết bị công nghiệp khác bằng hệ thống bulong và gioăng làm kín, cho phép tháo lắp dễ dàng trong quá trình bảo trì.

Với kích thước danh nghĩa 6 inch, loại mặt bích này thường có đường kính ngoài (OD) dao động từ 280mm đến 355mm tùy thuộc vào cấp áp suất (Class). Mặt bích 6 inch đóng vai trò cầu nối chịu lực, đảm bảo lưu chất được luân chuyển xuyên suốt mà không xảy ra hiện tượng rò rỉ tại các điểm tiếp giáp.

Mặt bích 6 inch hoạt động như thế nào trong hệ thống piping?

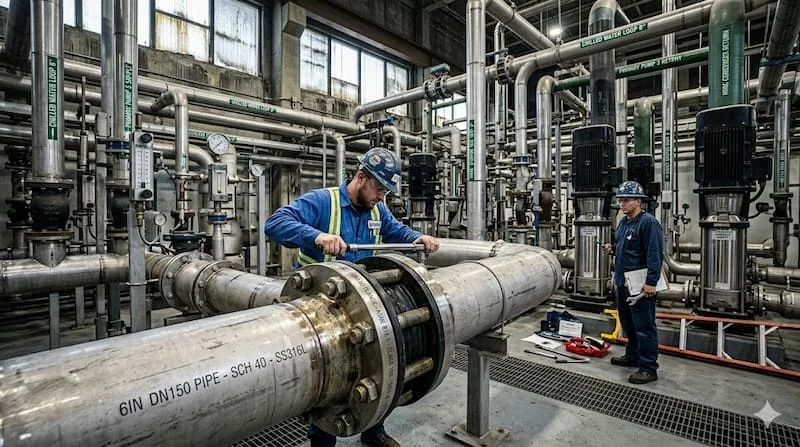

Nguyên lý hoạt động của mặt bích 6 inch dựa trên cơ chế nén cơ học. Hai mặt bích sẽ được áp sát vào nhau với một lớp gioăng (gasket) nằm ở giữa. Khi chúng ta siết hệ thống bulong, lực ép sẽ làm biến dạng nhẹ lớp gioăng, điền đầy các khe hở siêu nhỏ trên bề mặt bích, từ đó tạo ra một môi trường kín hoàn toàn.

Vai trò của tính đồng tâm và lực siết

Trong kỹ thuật lắp đặt, tính đồng tâm là yếu tố sống còn. Nếu hai mặt bích 6 inch bị lệch tâm, lực ép của bulong sẽ phân bổ không đều, dẫn đến hiện tượng "há miệng" và gây rò rỉ dù đã siết chặt.

Bên cạnh đó, Torque siết (mô-men xoắn) cần được kiểm soát chặt chẽ. Siết quá nhẹ sẽ không đủ làm kín gioăng, nhưng siết quá lực có thể làm hỏng ren bulong hoặc gây nứt vỡ bề mặt bích, đặc biệt là với các dòng mặt bích nhựa hoặc gang.

Các loại mặt bích 6 inch phổ biến hiện nay

Tùy vào nhu cầu chịu áp và phương thức kết nối, kỹ sư sẽ lựa chọn một trong các loại mặt bích 6 inch sau:

1. Weld Neck mặt bích 6 inch" (Bích cổ hàn)

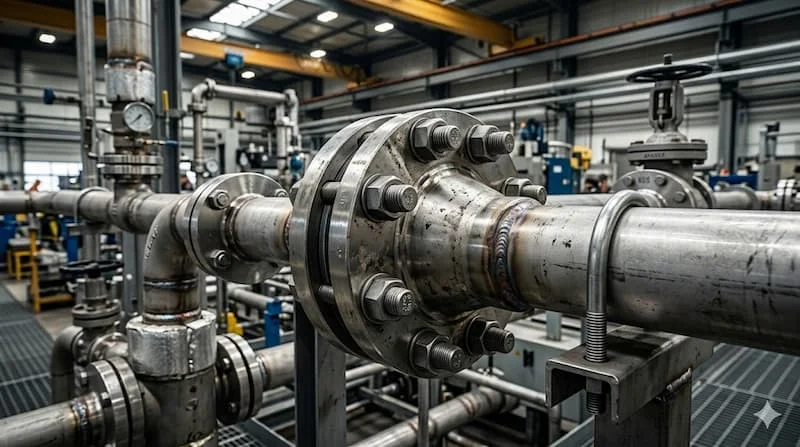

Loại này có một cái cổ dài được hàn trực tiếp vào ống. Cấu tạo này giúp truyền ứng suất từ mặt bích sang ống, giảm sự tập trung áp lực tại chân bích. Đây là lựa chọn hàng đầu cho các hệ thống dầu khí hoặc hơi nóng áp suất cao.

2. Slip On mặt bích 6 inch" (Bích hàn trượt)

Mặt bích có lỗ tâm lớn hơn đường kính ống một chút để ống có thể trượt vào bên trong rồi mới hàn. Loại này dễ lắp đặt, giá thành rẻ, phù hợp cho các hệ thống nước cấp hoặc HVAC thông thường.

3. Blind mặt bích 6 inch" (Bích mù)

Không có lỗ ở giữa, dùng để bịt kín đầu ống hoặc các nhánh chờ. Nó đóng vai trò như một nắp chặn nhưng có thể tháo rời để mở rộng hệ thống sau này.

4. Threaded mặt bích 6 inch" (Bích ren)

Sử dụng mối nối ren thay vì hàn. Loại này cực kỳ hữu ích trong các môi trường dễ cháy nổ nơi việc hàn cắt bị hạn chế.

5. Socket Weld mặt bích 6 inch"

Ống được đưa vào một hốc (socket) và hàn ở mặt ngoài. Loại này thường dùng cho kích thước nhỏ hơn, nhưng ở size 6 inch, nó vẫn được dùng cho một số hệ thống áp lực cao đặc thù.

Thông số kỹ thuật của mặt bích 6 inch

Khi đặt hàng mặt bích 6 inch, bạn cần cung cấp bộ thông số chi tiết để tránh tình trạng không lắp vừa hệ thống:

• Kích thước danh nghĩa: NPS 6 / DN150.

• Đường kính ngoài (OD): Kích thước tổng thể của đĩa bích.

• Bolt Circle (PCD): Đường kính vòng tròn đi qua tâm các lỗ bulong.

• Số lỗ bulong: mặt bích 6 inch thường có 8 hoặc 12 lỗ tùy theo tiêu chuẩn.

• Pressure Class: Cấp áp suất như Class 150, 300, 600 (ANSI) hoặc 10K, 20K (JIS).

Bảng tham khảo thông số mặt bích 6 inch (ANSI B16.5)

Tại sao Class cao thì flange dày hơn? Đơn giản vì khi áp suất tăng, lực tác động lên bề mặt bích cực lớn. Độ dày tăng giúp mặt bích không bị cong vênh dưới áp lực lưu chất và lực siết bulong khổng lồ.

So sánh mặt bích 6 inch ANSI, JIS và DIN

Đây là ba hệ tiêu chuẩn phổ biến nhất nhưng không thể lắp lẫn được với nhau do sự khác biệt về kích thước hình học.

Insight chuyên gia: Một sai lầm cực phổ biến là cho rằng DN150 JIS và DN150 DIN giống nhau. Thực tế, PCD và số lỗ bulong thường lệch nhau vài milimét, dẫn đến việc không thể xỏ bulong qua lỗ khi ghép hai loại này lại.

Vật liệu mặt bích 6 inch phổ biến hiện nay

• Thép Carbon (A105/S235JR): Chịu lực tốt, giá rẻ, dùng cho nước, dầu, khí thông thường. Cần sơn chống rỉ để tránh oxi hóa.

• Inox 304/316: Khả năng chống ăn mòn tuyệt vời. Inox 316 thường được ưu tiên cho môi trường hóa chất mạnh hoặc thực phẩm (không nhiễm kim loại vào sản phẩm).

• Nhựa PVC/uPVC: Trọng lượng nhẹ, chống ăn mòn hóa chất tốt nhưng chịu nhiệt và áp suất kém. Dùng cho hệ thống xử lý nước thải hoặc hóa chất nồng độ thấp.

Vì sao cần chọn đúng Class cho mặt bích 6 inch?

Class không chỉ là một con số, nó là giới hạn an toàn. Nếu bạn dùng một mặt bích Class 150 cho hệ thống có áp suất làm việc của Class 300, những hậu quả sau có thể xảy ra:

1. Xì áp: Gioăng không được nén đủ lực trước áp suất lớn sẽ bị thổi bay.

2. Cong flange: Thân bích bị biến dạng vĩnh viễn do vật liệu quá mỏng so với áp lực lưu chất.

3. Nứt vỡ: Trong trường hợp xấu nhất, mặt bích có thể nứt vỡ gây tai nạn lao động nghiêm trọng.

Ứng dụng thực tế của mặt bích 6 inch

Với kích thước 150mm, mặt bích 6 inch là kích thước "vàng" cho nhiều ngành:

• HVAC: Kết nối các đường ống nước ngưng, nước lạnh trung tâm trong tòa nhà.

• PCCC: Đường ống chính cấp nước cho các họng cứu hỏa.

• Nhà máy thực phẩm: Các đường ống dẫn sữa, nước giải khát quy mô lớn (thường dùng bích Inox vi sinh).

• Dầu khí: Kết nối các bồn chứa tạm thời với xe bồn chuyên dụng.

Những sai lầm thường gặp khi chọn mặt bích 6 inch

• Nhầm lẫn đường kính: Nhiều người nhầm DN150 là đường kính ngoài của ống phải đúng 150mm. Thực tế, ống 6 inch có đường kính ngoài khoảng 168mm.

• Sai tiêu chuẩn bulong: Tiêu chuẩn ANSI dùng bulong hệ Inch, tiêu chuẩn JIS/DIN dùng hệ Mét. Dùng sai bulong sẽ gây cháy ren hoặc không siết chặt được.

• Bỏ qua nhiệt độ: Một số loại vật liệu như PVC giảm 80% khả năng chịu áp khi nhiệt độ tăng từ 25°C lên 60°C.

Hướng dẫn chọn mặt bích 6 inch phù hợp (Checklist)

1. Xác định tiêu chuẩn: Hệ thống hiện tại đang dùng ANSI, JIS hay DIN?

2. Kiểm tra áp suất: Áp suất làm việc tối đa là bao nhiêu? (Chọn PN hoặc Class phù hợp).

3. Chọn vật liệu: Lưu chất là gì? Có ăn mòn không? Nhiệt độ bao nhiêu?

4. Kiểu bề mặt: Cần mặt phẳng (FF) hay mặt lồi (RF)?

5. Xác định loại bích: Hàn cổ, hàn trượt hay bích mù?

Lời khuyên: Nếu bạn đang thay thế một mặt bích cũ, cách tốt nhất là đo khoảng cách tâm lỗ (PCD) và đếm số lỗ bulong để đối chiếu tiêu chuẩn chính xác nhất.

FAQ: Câu hỏi thường gặp về mặt bích 6 inch

1. Flange 6 có tương đương DN150 không?

Đúng. Trong ngành piping, 6 inch (NPS 6) và DN150 là hai cách gọi khác nhau cho cùng một kích thước danh nghĩa.

2. Flange 6 dùng bao nhiêu bulong?

Tùy theo tiêu chuẩn. ANSI Class 150 dùng 8 bulong, trong khi Class 300 trở lên hoặc JIS 10K/20K thường dùng 12 bulong.

3. Mặt bích 6 inch Class 150 chịu được bao nhiêu áp?

Thông thường, ở nhiệt độ thường, nó chịu được khoảng 20 bar (tương đương 285 psi). Tuy nhiên, áp suất này sẽ giảm đi khi nhiệt độ tăng cao.

Kết luận

Mặt bích 6 inch là một phụ kiện không thể thiếu để kiến tạo nên một hệ thống đường ống bền vững. Việc hiểu rõ về tiêu chuẩn, áp suất và vật liệu không chỉ giúp bạn tối ưu chi phí đầu tư mà còn loại bỏ các rủi ro vận hành tiềm ẩn. Hãy luôn nhớ rằng: một kết nối mặt bích hoàn hảo bắt đầu từ việc chọn đúng thông số kỹ thuật ngay từ bước đặt hàng.
