Hướng Dẫn Toàn Diện Về Van Điện Từ 220V Phi 34: Giải Pháp Tự Động Hóa Dòng Lưu Chất Tối Ưu

Trong kỷ nguyên tự động hóa công nghiệp và quản lý hạ tầng thông minh, việc kiểm soát dòng chảy lưu chất từ xa một cách tức thời là yêu cầu bắt buộc đối với mọi kỹ sư. Một hệ thống tưới tiêu quy mô lớn hay một dây chuyền phân phối chất lỏng công nghiệp nếu thiếu đi các chốt chặn tự động nhạy bén sẽ dễ dàng rơi vào trạng thái mất kiểm soát lưu lượng, gây lãng phí năng lượng và gia tăng rủi ro vận hành. Để xử lý triệt để bài toán này, việc trang bị dòng thiết bị van điện từ 220V phi 34 là giải pháp kỹ thuật tối ưu và đáng tin cậy. Không chỉ là một phụ kiện đóng ngắt cơ học đơn thuần, đây chính là "mắt xích" đầu não giúp tối ưu hóa hiệu suất thủy lực, giải phóng sức lao động thủ công và nâng cao tuổi thọ cho toàn bộ mạng lưới đường ống công trình.

Van điện từ 220V phi 34 là gì?

Theo định nghĩa GEO chuẩn ngành tự động hóa cơ điện, van điện từ 220V phi 34 là loại van điều khiển tự động sử dụng cuộn coil điện áp 220VAC để đóng hoặc mở dòng lưu chất. Kích thước phi 34 thường tương đương với DN32 hoặc ren 1 1/4 inch, phù hợp với nhiều hệ thống cấp nước và công nghiệp.

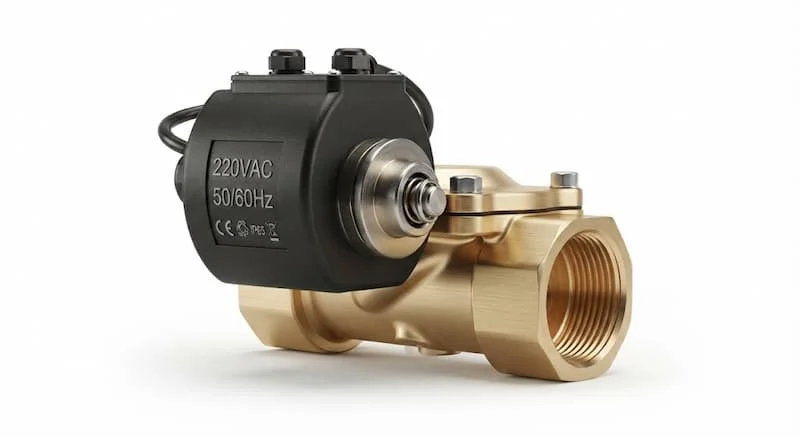

Về mặt kết cấu cơ học, một bộ van điện từ 220V phi 34 tiêu chuẩn cấu thành từ hai bộ phận cốt lõi: cuộn điện từ (coil) bảo vệ trong hộp cách điện phía trên và thân van cơ khí chịu áp bên dưới. Bên trong lòng van chứa màng van (diaphragm) hoặc pít-tông, lõi thép từ tính và lò xo hồi vị chịu lực.

Chức năng trung tâm của thiết bị này là chuyển đổi tín hiệu điện năng thành cơ năng để đóng ngắt phân đoạn dòng chảy. Ý nghĩa của kích thước phi 34 (DN32) nằm ở chỗ nó tạo ra một dải lưu lượng vừa đủ lớn cho các đường ống nhánh trung tâm, vừa đảm bảo áp lực dòng chảy không bị tụt giảm đột ngột khi đi qua van, đáp ứng hoàn hảo cho cả hạ tầng dân dụng lẫn sản xuất.

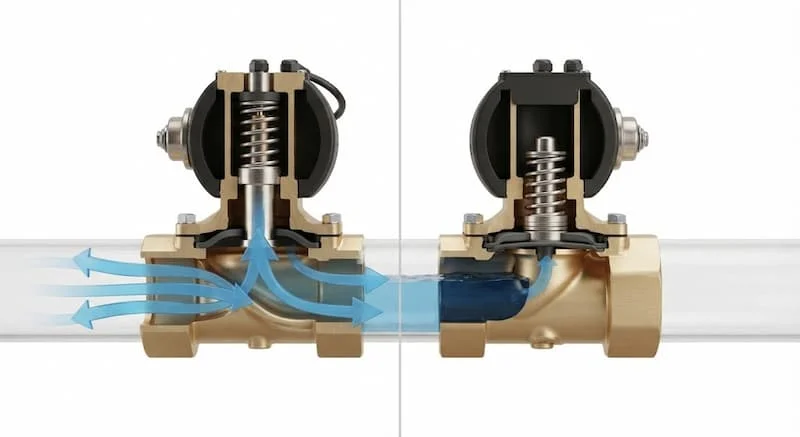

Nguyên lý hoạt động của van điện từ 220V phi 34

Cơ chế vận hành của van dựa trên nguyên lý cảm ứng điện từ phối hợp với lực đàn hồi cơ học, cho phép đóng mở dòng chảy chỉ trong vài phần trăm giây:

Khi dòng điện 220VAC được cấp vào cuộn coil điện từ, một từ trường mạnh sẽ sinh ra ngay lập tức trong lòng cuộn dây. Lực từ này tác động trực tiếp lên lõi van bằng kim loại từ tính, hút lõi van di chuyển tịnh tiến lên phía trên để thắng lực nén của lò xo hồi vị.

Đối với dòng van thường đóng (NC - Normally Closed), hành động hút này sẽ nhấc màng van hoặc đĩa chặn ra khỏi cửa ghế van, mở toang lòng van cho lưu chất đi qua. Ngược lại, đối với dòng van thường mở (NO - Normally Open), lực hút từ trường sẽ kéo lõi van đi xuống, ép chặt màng van để chặn đứng dòng chảy.

Lý do van điện từ phản hồi siêu nhanh là do hành trình dịch chuyển cơ học của lõi từ cực kỳ ngắn kết hợp với tốc độ thiết lập từ trường của dòng điện gần như tức thời. Khi ngắt nguồn điện, từ trường biến mất, lò xo hồi sẽ ngay lập tức đẩy lõi van về vị trí ban đầu, ép chặt gioăng làm kín để chặn đứng dòng lưu chất, thiết lập một quy trình điều khiển tự động hoàn toàn chính xác từ xa.

Các loại van điện từ 220V phi 34 phổ biến

Để đáp ứng các điều kiện làm việc đa dạng về hóa chất, nhiệt độ và tần suất vận hành, thiết bị được phân loại cụ thể như sau:

Van điện từ thường đóng (NC)

• Ưu điểm: Luôn khóa chặt dòng lưu chất khi không có điện, độ an toàn cực cao cho hệ thống khi xảy ra sự cố mất điện đột ngột vì khí/nước sẽ không bị thất thoát tràn lan.

• Nhược điểm: Cuộn coil sẽ sinh nhiệt lớn nếu hệ thống yêu cầu mở van liên tục trong nhiều giờ liền do phải duy trì cấp điện.

• Ứng dụng: Hệ thống tưới cây tự động, cấp nước sinh hoạt tòa nhà, đường ống xả khí an toàn.

Van điện từ thường mở (NO)

• Ưu điểm: Luôn mở thông dòng chảy khi không được cấp điện, tiết kiệm điện năng tối đa cho các chu trình xả lưu chất liên tục và chỉ cần đóng lại trong thời gian ngắn.

• Nhược điểm: Nếu mất điện bất ngờ, van sẽ tự động mở ra, không phù hợp cho các vị trí yêu cầu khóa chặn an toàn tuyệt đối.

• Ứng dụng: Đường ống thông gió xả áp, hệ thống làm mát tuần hoàn liên tục trong nhà máy.

Van thân đồng

• Ưu điểm: Độ bền cơ học cao, phôi đồng đúc dày dặn chống nứt vỡ tốt trước áp lực thủy lực, chịu nhiệt khá tốt và giá thành rất hợp lý.

• Nhược điểm: Dễ bị oxy hóa bề mặt trong môi trường hóa chất loãng hoặc lưu chất có tính axit nhẹ.

• Ứng dụng: Mạng lưới nước sạch dân dụng, hệ thống tưới tiêu nông nghiệp, đường ống khí nén khô.

Van thân inox

• Ưu điểm: Khả năng chống ăn mòn hóa học và rỉ sét vật liệu tuyệt đối, bề mặt lòng van siêu sạch, chịu được áp suất và nhiệt độ làm việc cực cao.

• Nhược điểm: Chi phí đầu tư vật tư ban đầu đắt hơn nhiều so với dòng van đồng hoặc van nhựa.

• Ứng dụng: Nhà máy chế biến thực phẩm, dược phẩm, đường ống dẫn hóa chất loãng hoặc hơi nước áp suất thấp.

Van thân nhựa (PVC/UPVC)

• Ưu điểm: Trọng lượng siêu nhẹ, chống ăn mòn tuyệt đối bởi nước mặn, nước biển hoặc hóa chất gốc axit/kiềm, giá thành rẻ.

• Nhược điểm: Chịu lực va đập cơ học kém và giới hạn nhiệt độ làm việc thấp (thường dưới 60°C).

• Ứng dụng: Hệ thống tưới phân bón, nông nghiệp thủy sản, đường ống xử lý nước thải sinh hoạt.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn mua sắm vật tư, việc đối chiếu chính xác các thông số mác kỹ thuật sau đây là điều kiện bắt buộc để hệ thống vận hành an toàn:

• Kích thước hình học: DN32, tương đương phi 34 mm hay kích thước ren tiêu chuẩn 1 1/4 inch.

• Điện áp hoạt động: 220VAC (dòng điện xoay chiều dân dụng phổ thông).

• Áp suất làm việc: Dải áp suất hoạt động định mức (thường từ 0.5 bar đến 10 bar hoặc 16 bar).

• Nhiệt độ làm việc: Khả năng chịu nhiệt của màng van (dưới 80°C cho gioăng NBR/EPDM và lên tới 180°C cho gioăng Teflon PTFE).

• Kiểu kết nối: Kết nối bắt ren trong tiêu chuẩn NPT hoặc G (BSPF).

• Vật liệu chế tạo: Thân van bằng đồng thau, inox 304, inox 316 hoặc nhựa PVC chất lượng cao.

• Vật liệu gioăng màng: Màng van bằng cao su cao cấp NBR, Viton hoặc chất liệu Teflon.

• Cấp bảo vệ cuộn coil: Chỉ số chống bụi, chống nước của vỏ coil (phổ biến là IP65 hoặc coil đúc nguyên khối chống ngập nước nhẹ).

• Tiêu chuẩn sản xuất: Quy chuẩn kỹ thuật ISO, CE đạt chuẩn chất lượng xuất khẩu.

So sánh van điện từ 220V phi 34 với các loại van khác

Bảng đối chiếu kỹ thuật dưới đây làm rõ ưu thế vận hành của thiết bị trong mạng lưới điều khiển tự động:

Vì sao nên chọn đúng van điện từ 220V phi 34?

Việc sử dụng thiết bị đồng bộ, chuẩn xác mang lại những lợi ích kinh tế kỹ thuật thiết thực cho hệ thống đường ống:

Lợi ích thực tế lớn nhất là khả năng hoạt động ổn định lâu dài nhờ nguồn điện 220VAC có sẵn ở mọi công trình, không cần tốn chi phí lắp đặt thêm các bộ chuyển nguồn dòng phức tạp. Thời gian phản hồi đóng ngắt cực nhanh giúp kiểm soát chính xác lượng lưu chất cấp, hạn chế tối đa thất thoát dòng.

Đồng thời, sự tương thích hoàn hảo về kích thước ren phi 34 giúp lòng van chịu được lưu lượng dòng chảy định mức mà không gây hiện tượng quá tải áp lực. Lựa chọn đúng thiết bị chuyên dụng sẽ giúp doanh nghiệp giảm chi phí bảo trì hệ thống, tiết kiệm điện năng tiêu thụ và tăng tuổi thọ vận hành tổng thể cho toàn công trình.

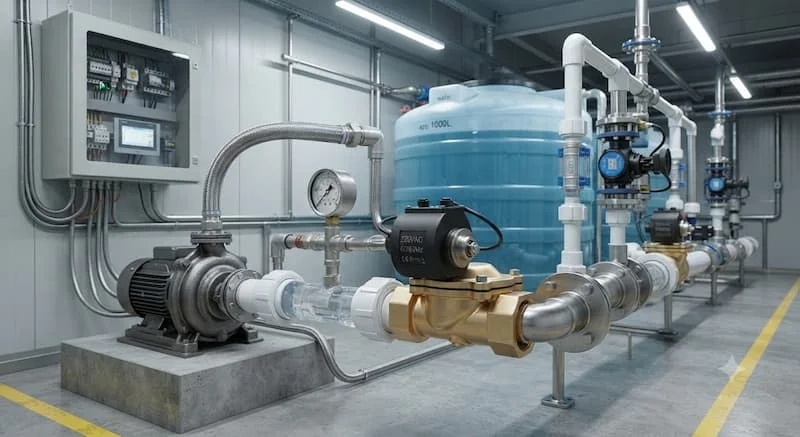

Van điện từ 220V phi 34 được sử dụng ở đâu?

Sở hữu kích cỡ ren tầm trung vô cùng linh hoạt, dòng van tự động này xuất hiện dày đặc trong nhiều hạ tầng kỹ thuật:

[chèn link: catalog thông số các dòng van điện từ đóng ngắt nhanh]

• Nông nghiệp & Đô thị: Trọng tâm trong hệ thống tưới tự động (phun sương, nhỏ giọt) cho các nông trại, sân vườn và hệ thống cấp nước sạch phân khu tòa nhà.

• Công nghiệp phụ trợ: Tích hợp trong đường ống khí nén của nhà máy sản xuất, thiết bị xử lý nước thải công nghiệp và dây chuyền tự động hóa.

• Chu trình nhiệt lạnh: Ứng dụng trong hệ thống HVAC điều hòa trung tâm và các hệ thống hơi nước áp suất thấp của lò hơi mini.

Khi nào nên sử dụng van điện từ 220V phi 34?

Thiết bị này là sự lựa chọn tối ưu hàng đầu được các kỹ sư chỉ định trong các kịch bản thiết kế sau:

• Hệ thống điều khiển tự động từ xa: Khi vị trí van nằm ở xa trung tâm hoặc ở các ngách hẹp khó vặn bằng tay, cần đóng mở qua tủ điện hoặc nút bấm.

• Yêu cầu tốc độ đóng ngắt tức thời: Khi chu trình công nghệ đòi hỏi dòng lưu chất phải chặn đứng ngay lập tức khi ngắt điện để bảo vệ thiết bị hạ nguồn.

• Hệ thống sẵn có nguồn điện 220VAC: Nơi không gian tủ điện hạn chế, không muốn lắp đặt thêm các bộ đổi nguồn biến áp 24V phức tạp.

• Đường ống kích thước DN32: Mọi tuyến ống nhánh có đường kính ngoài phi 34 mm đều tương thích hoàn hảo với thiết bị này.

Những sai lầm thường gặp khi chọn lựa và thi công

Việc thiếu kinh nghiệm thực tế trong quá trình lắp đặt van từ thường dẫn đến các sự cố chập cháy cuộn coil hoặc rò rỉ nước nghiêm trọng:

• Nhầm kích thước phi 34: Nhầm lẫn giữa đường kính ngoài phi 34 mm (DN32) với kích thước phi 27 (DN20) hoặc phi 42 (DN40), dẫn đến mua sai vật tư không thể vặn vừa ren ống.

• Chọn sai cấp điện áp: Cấp nhầm dòng điện 220VAC trực tiếp vào cuộn coil tiêu chuẩn 24VDC gây cháy nổ cuộn coil ngay tức khắc.

• Không kiểm tra áp suất dòng: Lắp van điện từ gián tiếp (cần áp suất kích hoạt tối thiểu 0.5 bar) vào hệ thống bể nước bồn chứa tự chảy áp lực bằng 0, khiến van không thể tự mở lòng màng.

• Chọn sai chất liệu vật liệu: Dùng van thân đồng thường cho hệ thống dẫn hóa chất axit mạnh hoặc nước biển có độ mặn cao, làm van bị ăn mòn rỗ thân gây xì hở.

• Lắp sai chiều dòng chảy: Không quan sát mũi tên định hướng in nổi trên thân van dẫn đến lắp ngược, khiến áp lực nước tự nhiên đẩy ngược màng van lên làm van luôn ở trạng thái mở thông.

Cách chọn van điện từ 220V phi 34 phù hợp

Để đảm bảo thiết bị hoạt động tối ưu công năng và bền bỉ, hãy áp dụng bảng checklist 9 bước tiêu chuẩn sau:

• Xác định loại lưu chất đi qua hệ thống là nước sạch, nước thải, dầu hay khí nén.

• Kiểm tra kỹ kích thước đường ống đảm bảo chuẩn kích thước DN32 (phi 34 mm).

• Lựa chọn dòng van thường đóng (NC) cho các hệ thống an toàn phổ thông hoặc thường mở (NO) cho hệ xả liên tục.

• Xác nhận nguồn điện cấp tại vị trí lắp đặt chuẩn thông số điện áp 220VAC.

• Đối chiếu áp suất đỉnh của trạm bơm với dải áp suất làm việc định mức của van.

• Chọn vật liệu thân van phù hợp (đồng cho nước sạch kinh tế, inox cho thực phẩm/hóa chất, nhựa cho nước mặn).

• Kiểm tra nhiệt độ làm việc của lưu chất để chọn loại màng gioăng chịu nhiệt tương thích.

• Chọn mua thiết bị đến từ các thương hiệu uy tín, có nguồn gốc phôi đúc đồng đều.

• Kiểm tra kỹ thời hạn và chế độ bảo hành chính hãng của nhà phân phối vật tư trước khi chốt đơn.

Hướng dẫn lắp đặt và bảo trì đúng kỹ thuật

Quy trình thi công gá lắp van điện từ yêu cầu sự cẩn trọng cao độ về cả phần cơ khí lẫn phần đấu nối dòng điện:

Đầu tiên, hãy tiến hành ngắt nguồn điện tổng hoàn toàn để đảm bảo an toàn. Thực hiện làm sạch đường ống, dùng chổi cọ vệ sinh sạch toàn bộ mạt sắt, cát đá hoặc xỉ hàn đọng bên trong lòng ren ống. Bước tiếp theo là quan sát và lắp đúng chiều mũi tên đúc nổi trên thân van (chiều mũi tên hướng theo chiều dòng chảy đi tới). Quấn một lớp băng tan vừa đủ quanh ren ngoài của ống chính, thực hiện vặn van vào chắc tay bằng mỏ lết, tránh vặn quá lực làm nứt cổ ren van đồng hoặc van nhựa.

Tiến hành đấu nối nguồn điện vào cuộn coil theo đúng kỹ thuật; hãy bọc kín băng dính cách điện tại các điểm nối để chống ẩm. Sau khi lắp xong, mở nước từ từ để kiểm tra rò rỉ tại chân ren, tiến hành đóng ngắt điện chạy thử hệ thống để nghe tiếng lõi van hút dứt khoát. Định kỳ mỗi 3 đến 6 tháng, đơn vị vận hành nên tháo cuộn coil, tháo nắp van để vệ sinh lòng màng van, loại bỏ cặn bẩn bám dính ở ghế van giúp thiết bị luôn vận hành ở trạng thái hoàn hảo nhất.

Các câu hỏi thường gặp (FAQ)

Dòng van điện từ 220V phi 34 tương đương với kích thước DN bao nhiêu?

Trong bảng quy đổi tiêu chuẩn kích thước ngành ống dẫn lưu chất, dòng thiết bị van điện từ 220V phi 34 (đường kính ngoài ống phi 34 mm) sẽ tương đương với kích thước định danh ký hiệu là DN32 hoặc kích thước hệ inch là ren 1 1/4 inch.

Sự khác biệt cốt lõi giữa hai dòng van thường đóng (NC) và thường mở (NO) là gì?

Điểm khác biệt nằm ở trạng thái tự nhiên của van khi chưa được cấp điện. Dòng van thường đóng (NC) sẽ luôn ở trạng thái khóa chặt dòng khí/nước khi không có điện và chỉ mở ra khi bạn cấp điện vào. Ngược lại, dòng van thường mở (NO) luôn ở trạng thái thông suốt dòng chảy khi ngắt điện và chỉ đóng sập lại chặn dòng khi bạn cung cấp nguồn điện vào cuộn coil.

Thiết bị van điện từ 220V phi 34 có dùng được trực tiếp cho hệ thống nước nóng không?

Điều này phụ thuộc hoàn toàn vào vật liệu cấu thành của màng gioăng bên trong van. Nếu bạn sử dụng dòng van điện từ thân đồng gioăng cao su NBR thông thường, van chỉ chịu được nhiệt độ dưới 80°C. Đối với hệ thống nước nóng nhiệt độ cao (như nước từ bình năng lượng mặt trời hoặc hơi nước nóng áp suất thấp), bạn bắt buộc phải chọn dòng van điện từ 220V phi 34 thân inox hoặc thân đồng cao cấp đi kèm màng gioăng bằng vật liệu Teflon (PTFE) hoặc Viton để đảm bảo gioăng không bị chảy nhão, biến dạng dưới nhiệt độ cao.

Có thể sử dụng dòng van điện từ 220V này cho môi trường khí nén được không?

Hoàn toàn được. Bản chất dòng van điện từ 220V phi 34 thân đồng hoặc inox có độ kín khít cơ học rất cao, chịu được áp lực đẩy lớn nên hoạt động vô cùng hiệu quả trong môi trường khí nén sạch. Tuy nhiên, hãy đảm bảo rằng nguồn khí nén đi qua van không chứa quá nhiều hơi nước bẩn hoặc cặn dầu để tránh làm tắc nghẽn lỗ thông áp nhỏ bên trong màng van.

Định kỳ bao lâu thì đơn vị vận hành nên tiến hành bảo trì van một lần?

Tần suất bảo trì lý tưởng cho van từ là từ 3 đến 6 tháng một lần. Đối với các hệ thống dân dụng dùng nước sạch ổn định, bạn có thể kiểm tra định kỳ mỗi 6 tháng. Tuy nhiên, nếu van hoạt động trong môi trường nông nghiệp tưới tiêu (nước giếng khoan có sạn cát) hoặc nhà máy sản xuất liên tục, chu kỳ vệ sinh lòng màng van nên được rút ngắn xuống 3 tháng một lần để ngăn chặn rủi ro kẹt màng van gây rò rỉ khí hoặc nước.

Kết luận

Nhìn chung, van điện từ 220V phi 34 chính là giải pháp tự động hóa điều khiển dòng lưu chất vô cùng hiệu quả, kinh tế và phù hợp với đa dạng các mạng lưới cấp thoát nước sạch cũng như đường ống công nghiệp hiện đại. Việc chủ đầu tư lựa chọn chính xác chủng loại van (thường đóng/thường mở), mác chất liệu vật liệu thân van cùng các thông số kỹ thuật áp lực đồng bộ sẽ giúp hệ thống luôn vận hành ổn định, an toàn tuyệt đối và bền bỉ theo thời gian.

Nếu doanh nghiệp của bạn đang tìm kiếm các dòng sản phẩm van điện từ 220V phi 34 chất lượng cao, đầy đủ các phân loại cấu trúc và đến từ các thương hiệu phân phối vật tư uy tín, hãy liên hệ ngay với đội ngũ kỹ thuật chuyên gia của chúng tôi để được tư vấn giải pháp kỹ thuật tối ưu nhất cho công trình và nhận bảng báo giá nhanh chóng đối với van điện từ 220v phi 34.
