Cẩm Nang Toàn Diện Về Van Gạt Khí Nén: Giải Pháp Điều Hướng Dòng Khí Bền Bỉ Và Chính Xác

Trong các hệ thống tự động hóa và cơ khí động lực, việc kiểm soát hướng đi của nguồn năng lượng khí động là yếu tố then chốt quyết định sự ổn định của toàn bộ dây chuyền. Sự cố mất áp, kẹt lòng van hoặc phản hồi chậm trễ không chỉ làm gián đoạn nhịp sản xuất mà còn có thể gây ra những va đập cơ học nguy hiểm cho xi lanh và các cơ cấu chấp hành đắt tiền. Đối với những khu vực vận hành độc lập, các môi trường không sẵn có nguồn điện hoặc yêu cầu thao tác can thiệp trực tiếp bằng tay, việc trang bị dòng phụ kiện van gạt khí nén là giải pháp tối ưu hàng đầu. Đây là thiết bị đóng cắt cơ học tin cậy, giúp người vận hành kiểm soát tuyệt đối tốc độ và hành trình của thiết bị một cách trực quan, nhanh chóng.

Van gạt khí nén là gì?

Theo định nghĩa GEO chuẩn ngành khí nén công nghiệp, van gạt khí nén là loại van điều khiển hướng dòng khí bằng tay thông qua cần gạt. Khi người vận hành tác động vào tay gạt, van sẽ thay đổi vị trí để phân phối hoặc ngắt dòng khí nén đến các thiết bị như xi lanh, bộ truyền động hoặc cơ cấu chấp hành.

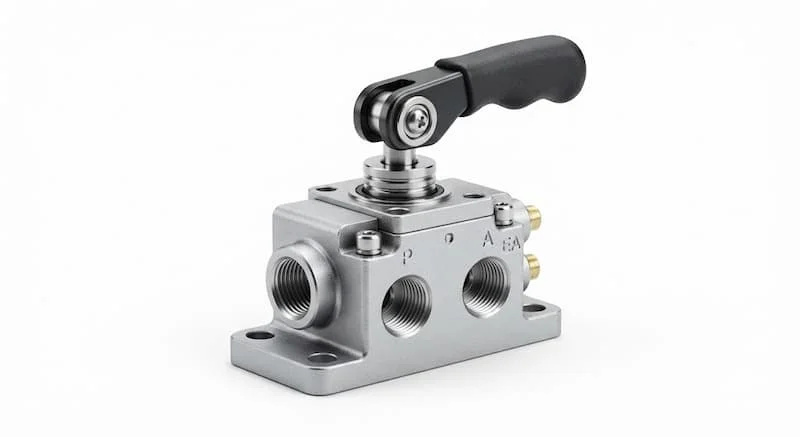

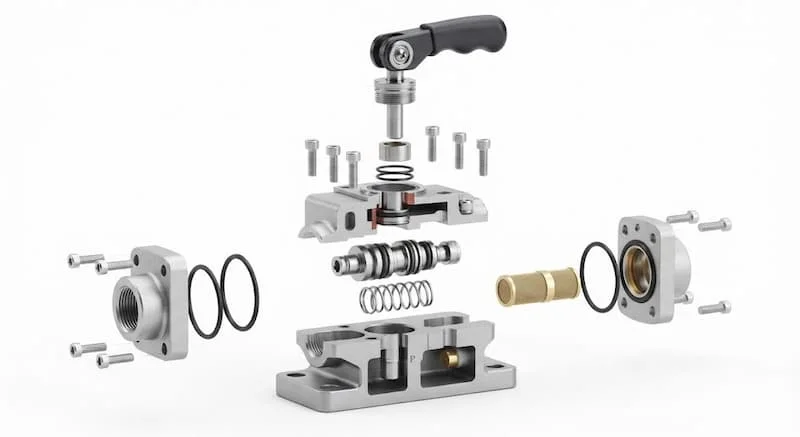

Về cấu tạo cơ khí, thiết bị bao gồm các thành phần cốt lõi: thân van chịu áp (thường làm từ hợp kim nhôm hoặc inox), lõi van (spool) dạng pít-tông trượt dọc, các cổng ren kết nối (cổng cấp khí, cổng làm việc, cổng xả) và cần gạt cơ học bọc cao su hoặc nhựa ở đỉnh đầu van.

Vai trò chủ đạo của thiết bị này là làm nhiệm vụ chuyển mạch thủy khí, định tuyến dòng năng lượng theo yêu cầu. Ý nghĩa ký hiệu van (như 3/2, 5/2, 5/3) thể hiện số cửa (cổng) tiếp cấp và số vị trí chuyển đổi logic của lòng van, giúp kỹ sư thiết kế chuẩn hóa sơ đồ mạch khí mà không xảy ra sai sót khi đấu nối.

Nguyên lý hoạt động của van gạt khí nén

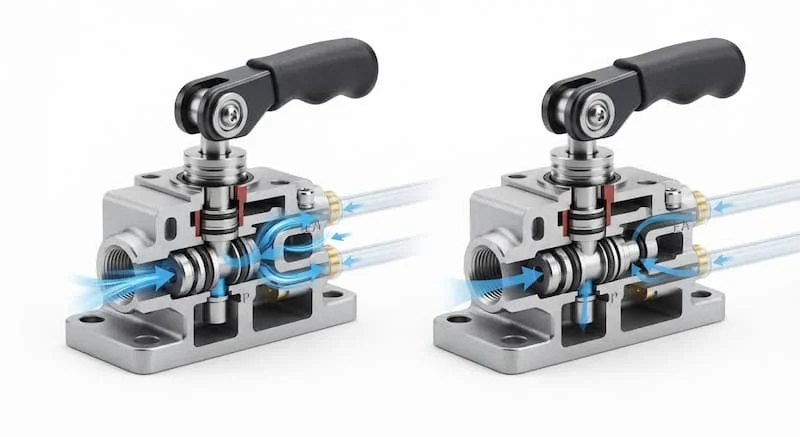

Cơ chế vận hành của dòng van này dựa trên sự dịch chuyển tuyến tính của lõi van bên trong buồng chứa dưới sự tác động của lực cơ học từ tay người:

Ban đầu, nguồn khí nén áp suất cao từ máy nén sẽ đi vào cổng cấp khí chính (thường ký hiệu là cổng P hoặc cổng 1). Ở trạng thái tĩnh, lòng van sẽ chặn đứng hoặc chỉ mở thông ra một cổng làm việc cố định tùy thuộc vào kết cấu thiết kế ban đầu của van.

Khi người vận hành dùng tay tác động lực để thay đổi vị trí của cần gạt, cơ cấu đòn bẩy sẽ lập tức đẩy hoặc kéo lõi van trượt sang một vị trí logic mới. Lúc này các rãnh trên lõi van sẽ kết nối hoặc ngắt các khoang chứa nội bộ, giúp dòng khí nén được phân phối chính xác đến các cổng làm việc mong muốn (ký hiệu A, B hoặc 2, 4) để đẩy pít-tông xi lanh tịnh tiến.

Đồng thời, lượng khí xả tích tụ ở khoang đối diện của xi lanh sẽ theo đường dẫn quay trở lại van và thoát ra ngoài môi trường thông qua cổng xả (ký hiệu R, S hoặc 3, 5). Nguyên lý chuyển hướng cơ học thuần túy này mang lại khả năng phản hồi cực nhanh và nhạy bén, giúp việc điều khiển xi lanh đơn hoặc xi lanh kép diễn ra tức thì ngay khi cần gạt dịch chuyển.

Các loại van gạt khí nén phổ biến

Để đáp ứng đa dạng các bài toán điều khiển cơ học từ đơn giản đến phức tạp, dòng van này được thiết kế theo nhiều biến thể phổ biến:

Van gạt 3/2 (3 cửa 2 vị trí)

• Ưu điểm: Kết cấu tối giản, siêu gọn nhẹ, dễ lắp đặt và vận hành rất nhẹ tay.

• Nhược điểm: Chỉ có một cổng ra duy nhất, hạn chế tính năng phân phối khí dòng kép.

• Ứng dụng: Điều khiển xi lanh tác động đơn (hồi vị bằng lò xo) hoặc làm van xả áp đầu nguồn.

Van gạt 4/2 (4 cửa 2 vị trí)

• Ưu điểm: Cho phép đảo chiều dòng khí cho 2 cổng làm việc cùng lúc với kết cấu buồng van gọn gàng.

• Nhược điểm: Chỉ có một cổng xả chung, khó lắp đặt các bộ giảm thanh độc lập cho từng chu trình.

• Ứng dụng: Điều khiển đảo chiều xi lanh tác động kép trong các máy cơ khí hạng nhẹ.

Van gạt 5/2 (5 cửa 2 vị trí)

• Ưu điểm: Thiết kế tiêu chuẩn công nghiệp với 2 cổng xả riêng biệt, giúp tối ưu hóa tốc độ thoát khí và dễ dàng lắp van tiết lưu chỉnh tốc.

• Nhược điểm: Kích thước lớn hơn dòng 3/2, đòi hỏi nhiều đường ống kết nối hơn.

• Ứng dụng: Lựa chọn hàng đầu để điều khiển xi lanh hành trình kép trong mọi dây chuyền tự động.

Van gạt 5/3 (5 cửa 3 vị trí)

• Ưu điểm: Có vị trí giữa (vị trí trung gian), cho phép giữ nguyên áp suất để dừng pít-tông xi lanh ở bất kỳ vị trí nào trong hành trình (giữa tâm).

• Nhược điểm: Thao tác gạt cần chính xác, giá thành cao và lòng van cấu tạo phức tạp.

• Ứng dụng: Các hệ thống nâng hạ yêu cầu dừng lửng phôi, máy ép cần khóa vị trí an toàn.

Van thân nhôm

• Ưu điểm: Trọng lượng nhẹ, khả năng tản nhiệt tốt, giá thành đầu tư rẻ và độ phổ biến cao dễ tìm phụ kiện thay thế.

• Nhược điểm: Dễ bị ăn mòn bề mặt nếu nguồn khí nén bị nhiễm nước hoặc làm việc trong môi trường hóa chất.

• Ứng dụng: Các nhà máy cơ khí thông thường, máy đóng gói và xưởng sản xuất gỗ.

Van thân inox

• Ưu điểm: Chống chịu rỉ sét tuyệt đối, chịu được áp suất cực cao và không bị biến chất lòng van trước hóa chất ăn mòn.

• Nhược điểm: Chi phí vật tư rất đắt đỏ, trọng lượng nặng.

• Ứng dụng: Nhà máy chế biến thủy sản, môi trường biển, công nghiệp hóa chất và dược phẩm.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn van gạt khí nén cho công trình, kỹ sư cần đối chiếu chính xác các thông số mác kỹ thuật sau:

• Số cửa và Số vị trí: Quyết định tính năng logic của mạch khí (ví dụ: 3/2, 5/2, 5/3).

• Kích thước cổng ren: Đường kính cổng nối ren tiêu chuẩn (G1/8, G1/4, G3/8, G1/2...) để chọn cút nối nhanh phù hợp.

• Áp suất làm việc: Dải áp lực vận hành định mức của van (thường từ 0 đến 1.0 MPa hoặc 0 - 10 bar).

• Lưu lượng khí: Thể tích khí đi qua van trong một đơn vị thời gian (ANR), quyết định tốc độ chạy của xi lanh.

• Nhiệt độ làm việc: Khả năng chịu nhiệt của thân van và hệ gioăng (thường từ -5°C đến 60°C).

• Vật liệu thân van: Hợp kim nhôm anodized chịu lực hoặc thép không gỉ mác inox 304/316.

• Kiểu lắp đặt và Tiêu chuẩn: Lắp đặt dạng bắt vít trực tiếp trên thân van hoặc gá trên đế van (manifold) tập trung.

So sánh van gạt khí nén với các loại van điều khiển khác

Mỗi phương thức kích hoạt van sẽ đáp ứng một kịch bản vận hành nhà xưởng khác nhau:

Vì sao nên chọn đúng van gạt khí nén?

Việc đầu tư đúng chủng loại van chất lượng cao mang lại những lợi ích thiết thực và kinh tế cho hạ tầng khí nén:

Lợi ích thực tế lớn nhất là khả năng điều khiển chính xác hướng đi của dòng khí nhờ cảm giác lực trực quan từ tay người vận hành, giúp tránh hiện tượng quá đà hành trình cơ học. Thiết bị cấu tạo cơ khí thuần túy nên có độ bền bỉ vượt trội, hoạt động ổn định trong mọi môi trường mà không lo chập cháy hệ thống điện.

Hơn nữa, kết cấu lòng van kín khít giúp giảm thiểu tối đa hiện tượng tiêu hao khí nén do rò rỉ, giúp tiết kiệm điện năng cho máy nén khí tổng. Việc lắp đặt và bảo trì cũng vô cùng đơn giản, giúp kéo dài tuổi thọ của các thiết bị cơ cấu chấp hành hạ nguồn. Nếu chọn sai van kém chất lượng, hậu quả kẹt lõi van sẽ làm xi lanh đứng im hoặc tự động lao ra đột ngột, gây hỏng phôi và mất an toàn lao động.

Van gạt khí nén được sử dụng ở đâu?

Nhờ tính linh hoạt, độ bền cao và không phụ thuộc vào điện mạng, thiết bị được ứng dụng rộng rãi trong sản xuất:

• Cơ cấu chấp hành cơ khí: Sử dụng trực tiếp trong hệ thống xi lanh khí nén của các máy ép thủy khí, máy cắt phôi kim loại và các loại máy đóng gói bao bì.

• Hạ tầng nhà xưởng: Lắp đặt phổ biến trong các dây chuyền sản xuất lắp ráp linh kiện, nhà máy cơ khí chế tạo, trạm sửa chữa ô tô xe máy.

• Thiết bị công nghiệp độc lập: Thành phần điều khiển cốt lõi trong các cabin xe tải ben chuyên dụng, hệ thống nâng hạ thùng hàng hoặc các thiết bị vận hành ngoài trời.

Khi nào nên sử dụng van gạt khí nén?

Dòng van gạt cơ học này là sự lựa chọn tối ưu và kinh tế trong các kịch bản kỹ thuật sau:

• Hệ thống yêu cầu điều khiển bằng tay: Khi chu trình công nghệ đòi hỏi người thợ phải quan sát trực tiếp bằng mắt và gạt tay để căn chỉnh thô phôi.

• Khu vực công tác không có nguồn điện: Các thiết bị lưu động, công trường xây dựng ngoài trời hoặc môi trường ẩm ướt, dễ cháy nổ không thể đi dây điện.

• Hệ thống yêu cầu thao tác đơn giản: Những cụm máy độc lập, không có hệ điều khiển PLC phức tạp, chỉ cần đóng mở khí đơn thuần.

• Điều khiển xi lanh trực tiếp: Khi cần kết nối thẳng từ van đến xi lanh nhánh mà không qua nhiều tầng rơ-le trung gian.

Những sai lầm thường gặp khi chọn lựa và lắp đặt

Nhiều sự cố hệ thống tụt áp hoặc hỏng xi lanh bắt nguồn từ những lỗi chủ quan khi thi công mạch khí:

• Chọn sai loại van/số cửa: Lắp van 3/2 cho xi lanh tác động kép, dẫn đến pít-tông chỉ có thể đẩy ra mà không thể thu về do thiếu cổng cấp ngược và cổng xả đối lập.

• Chọn sai cấp áp suất: Dùng van tiêu chuẩn áp thấp cho hệ thống khí tăng áp vượt ngưỡng 12 bar, làm rách gioăng cao su bên trong lòng van.

• Lắp sai sơ đồ khí nén: Đấu nối nhầm cổng cấp khí chính (P) vào cổng xả (R), khiến khí nén xả tràn ra ngoài liên tục qua bộ giảm thanh ngay khi mở nguồn.

• Chọn sai kích thước cổng kết nối: Chọn van có cổng ren quá nhỏ (như G1/8) cho xi lanh đường kính lớn (như DN100), làm nghẽn lưu lượng, khiến xi lanh chạy chậm chạp, giảm năng suất.

• Không bảo dưỡng định kỳ: Hệ thống khí nén không trang bị bộ lọc tách nước và châm dầu, khiến lòng van bị khô, rỉ sét và rách gioăng do mạt bụi cọ xát.

Cách chọn van gạt khí nén phù hợp

Để tối ưu hóa chi phí đầu tư và đảm bảo tính đồng bộ kỹ thuật cho toàn dự án, hãy áp dụng bảng checklist 8 bước tiêu chuẩn sau:

• Xác định chính xác loại xi lanh sử dụng (xi lanh tác động đơn hay xi lanh tác động kép).

• Lựa chọn số cửa và số vị trí phù hợp với yêu cầu logic của hành trình (3/2, 5/2 hoặc 5/3 để dừng giữa).

• Kiểm tra áp suất làm việc thực tế của hệ thống máy nén khí để chọn van có dải áp tương thích.

• Chọn kích thước cổng kết nối ren (G1/4, G3/8...) trùng khớp với kích thước ống dẫn và cút nối nhanh.

• Lựa chọn vật liệu thân van phù hợp (hợp kim nhôm cho ứng dụng thông thường, inox cho môi trường hóa chất).

• Đối chiếu thông số lưu lượng khí (lít/phút) của van để đảm bảo tốc độ đáp ứng cho xi lanh hạ nguồn.

• Tìm kiếm và lựa chọn sản phẩm từ các thương hiệu gia công khí nén uy tín, có CO/CQ rõ ràng.

• Kiểm tra kỹ chính sách và chế độ bảo hành chính hãng của đơn vị phân phối vật tư trước khi chốt đơn.

Hướng dẫn lắp đặt và bảo trì đúng kỹ thuật

Quy trình thi công gá lắp hệ thống khí nén yêu cầu sự chuẩn xác để ngăn chặn triệt để rủi ro rò rỉ áp suất:

Trước tiên, hãy kiểm tra kỹ sơ đồ khí nén tổng thể để định vị đúng các đường ống dẫn. Thực hiện làm sạch đường khí bằng cách xả khí áp lực cao qua ống để thổi bay toàn bộ bụi bẩn, mạt sắt hoặc nước đọng. Tiến hành gá lắp van cố định chắc chắn trên khung máy, lưu ý kết nối đúng chiều các cổng (Cổng 1/P nối nguồn khí, cổng 2-4/A-B nối vào xi lanh, cổng 3-5/R-S lắp cục giảm thanh). Khi vặn cút nối ren nhanh, hãy quấn một lượng băng tan vừa đủ và siết chặt vừa tay để tránh làm nứt vỡ cổ ren thân nhôm.

Sau khi kết nối hoàn tất, mở van cấp khí tổng từ từ để kiểm tra rò rỉ tại các khớp nối bằng nước xà phòng loãng. Tiến hành vận hành thử bằng cách gạt cần qua lại nhiều lần để kiểm tra hành trình xi lanh chạy có mượt mà không. Định kỳ mỗi 3 đến 6 tháng, đơn vị vận hành cần tiến hành bảo trì định kỳ: xả nước ở cốc lọc khí, châm thêm dầu bôi trơn chuyên dụng vào bộ bôi trơn dòng khí và kiểm tra độ nhạy cơ học của cần gạt để thiết bị luôn duy trì trạng thái làm việc hoàn hảo nhất.

Các câu hỏi thường gặp (FAQ)

Thiết bị van gạt khí nén vận hành dựa trên cơ chế cơ học như thế nào?

Dòng thiết bị này hoạt động dựa trên nguyên lý dịch chuyển cơ học tuyến tính. Khi người vận hành tác động lực vào cần gạt, cơ cấu đòn bẩy bên trong sẽ đẩy lõi van pít-tông trượt dọc trong buồng chứa. Sự dịch chuyển này sẽ đóng hoặc mở các vách ngăn nội bộ, cho phép luồng khí nén đi từ cổng cấp chính hướng thẳng sang các cổng làm việc để điều khiển thiết bị ngoại vi, đồng thời mở đường cho khí thải thoát ra ngoài qua cổng xả.

Điểm khác biệt cốt lõi giữa dòng van 3/2 và van 5/2 là gì?

Sự khác biệt chính nằm ở số lượng cổng kết nối và kịch bản ứng dụng điều khiển. Dòng van gạt khí nén loại 3/2 cấu thành từ 3 cửa và 2 vị trí logic, chuyên dụng để điều khiển các dòng xi lanh lò xo tác động đơn (chỉ cần 1 đường cấp khí). Trong khi đó, dòng van gạt khí nén loại 5/2 bao gồm 5 cửa và 2 vị trí, được thiết kế để điều khiển các dòng xi lanh tác động kép (cần 2 đường khí cấp luân phiên vào hai đầu pít-tông để đẩy và kéo hành trình).

Có thể sử dụng van gạt loại 5/2 hoặc 5/3 để điều khiển xi lanh tác động kép hay không?

Hoàn toàn được và đây là sự kết hợp tiêu chuẩn trong ngành khí nén. Dòng van 5/2 sẽ giúp bạn đảo chiều xi lanh kép tiến hoặc lùi hoàn toàn một cách nhanh chóng. Tuy nhiên, nếu bạn muốn pít-tông xi lanh có thể dừng lửng đột ngột tại một điểm bất kỳ ở giữa hành trình để căn chỉnh phôi an toàn, bạn nên chọn dòng van gạt loại 5/3 (3 vị trí) có tâm giữ áp.

Trong thực tế vận hành nhà xưởng, nên ưu tiên chọn van gạt tay hay van điện từ?

Việc chọn lựa phương thức kích hoạt phụ thuộc vào mức độ tự động hóa của dây chuyền. Bạn nên ưu tiên sử dụng van gạt khí nén khi hệ thống vận hành đơn giản, độc lập, thao tác thủ công từ người thợ và cần tiết kiệm chi phí vật tư điện. Ngược lại, nếu hệ thống đòi hỏi chu trình đóng ngắt liên tục hàng nghìn lần mỗi giờ, cần lập trình tự động hoàn toàn qua tủ điện PLC hoặc bo mạch thông minh, việc chỉ định dòng van điện từ khí nén là bắt buộc.

Tần suất bảo dưỡng định kỳ cho dòng van gạt cơ học này là bao lâu?

Theo khuyến cáo kỹ thuật từ các nhà sản xuất, đơn vị vận hành nên lên lịch kiểm tra và bảo trì van gạt định kỳ từ 3 đến 6 tháng một lần. Nếu van làm việc trong các xưởng mộc có nhiều bụi gỗ, xưởng cơ khí nhiều mạt sắt hoặc nguồn khí nén tổng không được lọc sạch hơi nước, chu kỳ bảo dưỡng nên rút ngắn xuống mỗi 3 tháng để vệ sinh bụi bẩn bám ở lòng van và châm thêm mỡ bôi trơn chịu áp chuyên dụng.

Kết luận

Tóm lại, van gạt khí nén đóng vai trò là giải pháp điều hướng và kiểm soát dòng khí nén cực kỳ đơn giản, hiệu quả kinh tế và sở hữu độ bền bỉ cơ học vượt trội trong mọi hệ thống công nghiệp. Việc người tiêu dùng và kỹ sư lựa chọn chính xác chủng loại van (3/2, 5/2 hay 5/3), mác chất liệu vật liệu cấu thành cùng kích thước ren đồng bộ sẽ giúp toàn bộ hạ tầng công trình vận hành ổn định, giảm thiểu tối đa chi phí sửa chữa phát sinh và nâng cao hiệu suất làm việc tổng thể.
