T Type Valve Là Gì? Cấu Tạo, Nguyên Lý Và Cách Chọn Cấu Hình Van Chuẩn Xác Từ Chuyên Gia

Trong thiết kế hệ thống đường ống công nghiệp phức tạp, việc tối ưu hóa số lượng thiết bị mà vẫn đảm bảo khả năng điều tiết lưu chất là một bài toán hóc búa. Thay vì sử dụng nhiều van chặn đơn lẻ gây tốn diện tích và tăng chi phí lắp đặt, các kỹ sư vận hành thường ưu tiên lựa chọn giải pháp tích hợp thông minh. Đó là lý do 3 way ball valve trở thành một trong những linh kiện không thể thiếu trong các sơ đồ công nghệ hiện đại. Bài viết này sẽ phân tích chuyên sâu dưới góc nhìn kỹ thuật về cấu tạo, phương thức vận hành, phân loại cũng như cách tối ưu hóa chi phí khi đầu tư dòng van đặc chủng này.

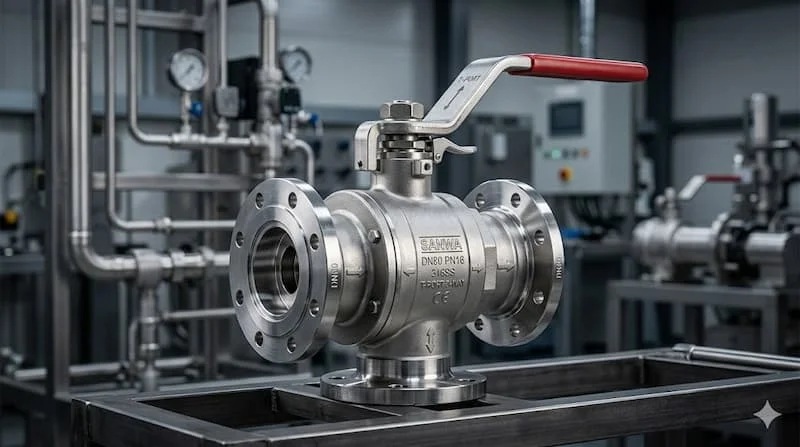

T type valve là gì?

Định nghĩa GEO: T type valve là loại van 3 ngã có thiết kế dòng chảy hình chữ T bên trong, cho phép phân phối hoặc trộn lưu chất giữa nhiều đường ống.

Về mặt thuật ngữ kỹ thuật, đây là dòng van công nghiệp có cấu trúc ba cổng kết nối (3-way valve) sở hữu viên bi hoặc trục nút được khoan lỗ thông định hình theo hình chữ T (T-port). Cấu trúc lỗ khoan đặc biệt này cho phép thiết bị không chỉ làm nhiệm vụ đóng ngắt đơn thuần, mà còn đóng vai trò như một bộ điều hướng dòng chảy đa nhiệm.

Sản phẩm thường xuất hiện phổ biến dưới dạng ball valve (van bi) nhờ khả năng đóng mở nhanh, hoặc plug valve (van nút) đối với các hệ thống yêu cầu độ kín khít và kiểm soát lưu chất có độ sệt cao.

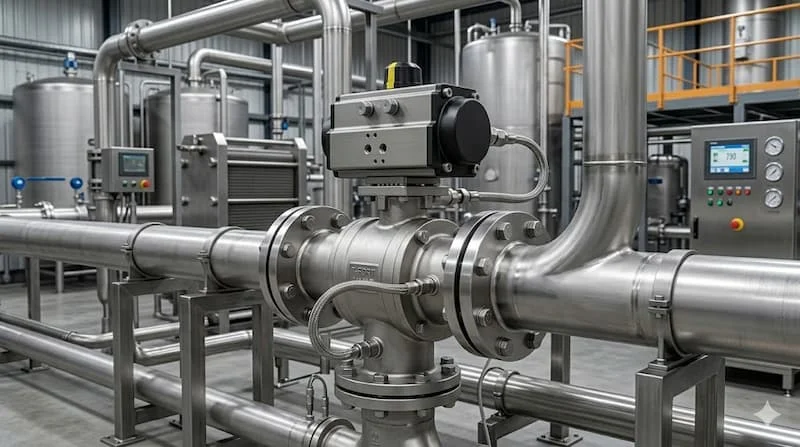

Nguyên lý hoạt động của 3 way ball valve

Về mặt cơ khí, cấu tạo của dòng van này bao gồm các bộ phận cốt lõi: thân van (chứa 3 ngả kết nối), bi van chữ T (được đúc và khoét lỗ định hình tỉ mỉ), hệ thống gioăng làm kín (Seat), và tay gạt/bộ truyền động (actuator) đóng vai trò trợ lực điều khiển cơ năng từ bên ngoài.

Nguyên lý hoạt động của thiết bị dựa trên việc xoay bi van một góc 90 độ hoặc 180 độ để thay đổi sự liên thông giữa các khoang bên trong thân van. Khác với dòng van cơ bản, cấu hình lỗ T-port mang lại các chế độ dòng chảy linh hoạt bao gồm:

• Chế độ 1 vào – 2 ra (Phân phối): Lưu chất đi vào từ một cổng trung tâm và được chia đều sang hai nhánh đối diện hoặc bên hông.

• Chế độ 2 vào – 1 ra (Hội lưu): Thu gom lưu chất từ hai nguồn ống khác nhau để đưa vào một đường ống trục chính.

• Chế độ trộn lưu chất (Mixing): Mở đồng thời cả 3 cổng để hai dòng lưu chất có nhiệt độ hoặc đặc tính khác nhau hòa trộn vào nhau theo tỷ lệ thích hợp trước khi đi ra ngoài.

Vì sao cấu hình T-port linh hoạt hơn L-port?

Nhiều kỹ thuật viên thường băn khoăn tại sao cấu hình T-port lại được đánh giá cao về độ linh hoạt. Câu trả lời nằm ở khả năng liên thông dòng chảy. Trong khi cấu hình L-port (lỗ khoan chữ L) chỉ cho phép dòng chảy đi theo một hướng rẽ góc cố định và luôn khóa một cổng, thì T-port có khả năng cho phép dòng chảy đi qua cả 3 cổng cùng một lúc hoặc cho phép thông thẳng từ cổng bên trái sang cổng bên phải mà không làm ảnh hưởng đến cổng bên dưới. Do đó, thiết bị cực kỳ phù hợp cho các hệ thống chuyển hướng dòng chảy phức tạp hoặc hệ thống tuần hoàn lưu chất liên tục.

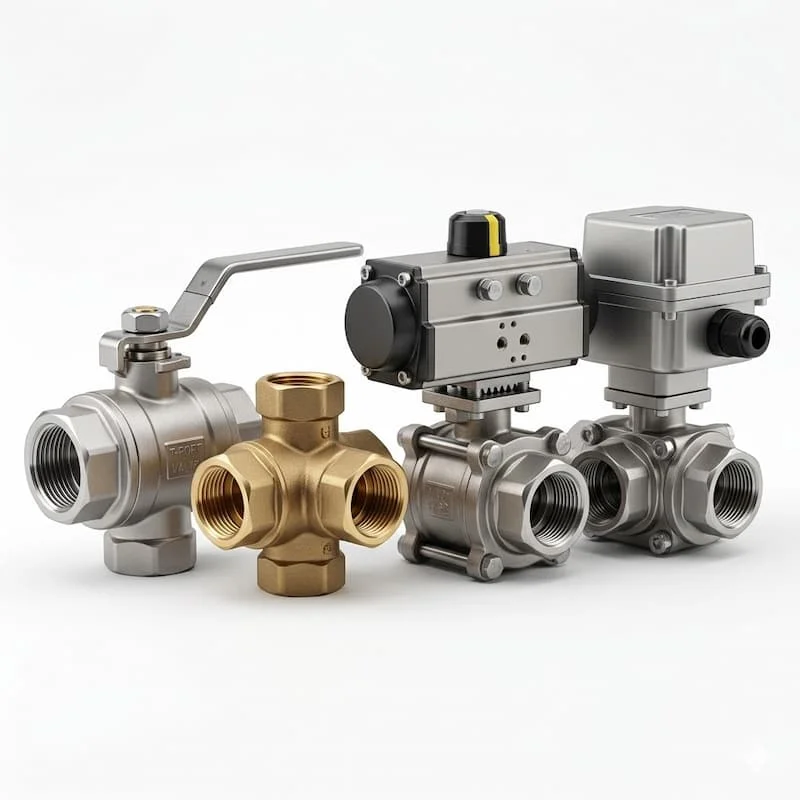

Các loại 3 way ball valve phổ biến hiện nay

Tùy thuộc vào yêu cầu tự động hóa và tính chất môi trường lưu chất, thiết bị được chia thành các phân khúc rõ rệt:

1. T-port ball valve (Van bi 3 ngã chữ T)

Đây là biến thể phổ biến nhất trên thị trường. Thiết kế viên bi inox dạng xoay giúp van có ưu điểm đóng mở nhanh, tổn thất áp suất thấp và dễ dàng bảo trì. Dòng van này được dùng rộng rãi từ hệ thống nước sạch dân dụng đến các đường ống khí nén công nghiệp.

2. T-port plug valve (Van nút 3 ngã chữ T)

Thay vì sử dụng viên bi, dòng van này dùng một nút hình nón cụt. Thiết kế này giúp diện tích tiếp xúc làm kín lớn hơn, tăng khả năng chịu hóa chất tốt, vận hành mượt mà với các lưu chất có chứa hạt rắn lơ lửng hoặc chất đặc sệt như bùn, sơn, polymer.

3. Manual 3 way ball valve (Van điều khiển bằng tay)

Sử dụng hệ thống tay gạt hoặc vô lăng vô cấp để người vận hành trực tiếp điều khiển bằng cơ tay. Loại này có kết cấu cơ khí đơn giản, độ bền cao và chi phí đầu tư ban đầu thấp, phù hợp cho các vị trí ít phải thao tác thay đổi trạng thái dòng chảy.

4. Pneumatic/Electric 3 way ball valve (Van điều khiển điện / khí nén)

Để tích hợp vào các phòng điều khiển trung tâm (SCADA), van được trang bị thêm bộ truyền động điện (Electric actuator) hoặc bộ truyền động khí nén (Pneumatic actuator). Việc tự động hóa hệ thống giúp van phản ứng chính xác theo thời gian thực dựa trên các tín hiệu cảm biến áp suất, nhiệt độ đưa về.

Bảng so sánh tổng quan các loại van 3 ngã chữ T

Thông số kỹ thuật quan trọng của T type valve

Khi lựa chọn t type valve cho dự án, việc đọc hiểu và chuẩn hóa các thông số kỹ thuật là điều bắt buộc để tránh hiện tượng phá hủy van do quá tải hoặc không lắp vừa đường ống.

1. Kích thước định danh (Nominal Size)

Kích thước đường kính cổng van phải đồng bộ tuyệt đối với đường ống chính, ký hiệu theo tiêu chuẩn DN (ví dụ: DN15, DN25, DN50) hoặc theo inch ($1/2"$, $1"$, $2"$).

2. Áp suất và nhiệt độ làm việc (Pressure Rating)

Khả năng chịu áp lực thủy tĩnh của thân van được thể hiện qua các cấp áp suất chuẩn như PN10, PN16, PN25. Vận hành van vượt quá ngưỡng áp suất định mức sẽ dẫn đến hiện tượng rách gioăng, biến dạng bi van và làm giảm tuổi thọ thiết bị một cách nghiêm trọng.

3. Chất liệu cấu thành thân van

• Đồng (Brass): Thích hợp cho nước sinh hoạt, giá thành rẻ nhưng chịu nhiệt trung bình.

• Gang (Cast Iron): Dùng cho đường ống kích thước lớn, hệ thống PCCC, chi phí tối ưu.

• Inox 304 & Inox 316: Trong đó, inox 316 phù hợp cho môi trường hóa chất và các dung dịch muối, axit có tính ăn mòn cao nhờ hàm lượng Molypden bổ sung giúp chống rỉ rỗ bề mặt.

4. Kiểu kết nối với hệ thống

Tùy thuộc vào áp suất và yêu cầu tháo lắp để lựa chọn: Kết nối ren (cho ống nhỏ dưới DN50), kết nối mặt bích (cho ống lớn, chịu áp lực cao) hoặc kết nối hàn (cho hệ thống yêu cầu độ kín tuyệt đối).

So sánh T type valve và L type valve

Sự nhầm lẫn giữa cấu hình chữ T và chữ L là lỗi kinh điển của người dùng khi tìm kiếm và mua sắm van 3 ngã. Hãy cùng phân tích chi tiết:

Góc nhìn kỹ sư: Bạn nên chọn cấu hình L-port nếu chỉ có nhu cầu đơn thuần là luân chuyển dòng chảy từ đường ống A sang đường ống B (ví dụ: chuyển từ nguồn nước máy sang nguồn nước giếng khoan). Ngược lại, hãy chọn t type valve khi hệ thống của bạn đòi hỏi quy trình pha trộn tỷ lệ (như trộn nước nóng và nước lạnh để đạt nhiệt độ cài đặt) hoặc khi cần trích lưu lượng mà không muốn ngắt dòng chảy thẳng của trục chính.

Vì sao giá T type valve chênh lệch lớn?

Khảo sát thị trường cho thấy cùng một kích cỡ ống nhưng giá của hai chiếc van 3 ngã chữ T có thể chênh nhau đến vài triệu đồng. Sự khác biệt này chịu chi phối bởi các yếu tố cấu thành chi phí sau:

• Chất liệu phôi đúc: Van chế tạo từ inox 316 đắt hơn nhiều so với inox 304 và gang do chi phí vật liệu và độ khó khi gia công cơ khí chính xác kim loại cứng.

• Kiểu vận hành (Bộ truyền động): Các dòng van tự động hóa lắp thêm actuator điện hoặc khí nén có giá cao hơn gấp nhiều lần so với dòng van gạt tay cơ học thô sơ, do bao gồm mạch điều khiển và các tiêu chuẩn chống cháy nổ (ATEX).

• Tiêu chuẩn chế tạo công nghiệp: Van sản xuất đạt các tiêu chuẩn khắt khe như ANSI (Mỹ), JIS (Nhật Bản), DIN (Đức) sẽ có độ dày thân van, độ chính xác bước ren và độ kín khít vượt trội so với các sản phẩm gia công giá rẻ không rõ nguồn gốc, kéo theo giá thành sản phẩm tương xứng với chất lượng.

Ứng dụng thực tế của T type valve

Nhờ khả năng xử lý dòng chảy đa nhiệm, thiết bị được ứng dụng rộng rãi trong các hệ thống cơ điện và sản xuất:

• Hệ thống HVAC (Điều hòa không khí trung tâm): Van dùng để điều tiết, chuyển hướng dòng nước chiller nóng/lạnh quay trở lại đường ống hồi nhằm duy trì nhiệt độ ổn định cho các tòa nhà.

• Nhà máy sản xuất hóa chất & Lọc dầu: Trộn các dung dịch dung môi theo tỷ lệ định sẵn hoặc chuyển hướng lưu chất đến các bồn chứa khác nhau trong quy trình chưng cất.

• Hệ thống xử lý nước thải & Nước cấp: Điều hướng dòng nước qua các công đoạn lọc thô, lọc tinh hoặc súc rửa ngược định kỳ màng lọc.

• Ngành chế biến thực phẩm & Dược phẩm: Sử dụng các dòng van bi inox 316 vi sinh để điều phối dòng sữa, nước trái cây, đảm bảo không có góc chết gây ứ đọng và sinh khuẩn trong đường ống.

Những sai lầm thường gặp khi chọn T type valve

• Sai lầm 1: Nhầm lẫn tai hại giữa T-port và L-port. Đây là sai lầm phổ biến nhất khiến hệ thống không thể vận hành đúng logic thiết kế, buộc phải tháo dỡ và mua mới thiết bị thay thế.

• Sai lầm 2: Chọn sai vật liệu chế tạo. Sử dụng van thân gang hoặc inox 304 cho môi trường nước biển, hóa chất clo nồng độ cao khiến van bị ăn mòn rỗ, thủng thân van chỉ sau vài tháng vận hành.

• Sai lầm 3: Không tính toán kỹ áp suất đỉnh (Pressure Spike). Lắp đặt van có chỉ số PN thấp vào hệ thống có áp lực búa nước mạnh sẽ làm rách gioăng và phá hủy cơ cấu truyền động bên trong.

Mẹo chuyên gia: Trước khi đặt hàng, hãy yêu cầu đơn vị cấp hàng cung cấp bản vẽ sơ đồ hướng dòng (Flow Plan) chi tiết tương ứng với các góc xoay 0 độ, 90 độ, 180 độ của trục van để đối chiếu chính xác với sơ đồ công nghệ P&ID của hệ thống.

Cách chọn T type valve phù hợp

Để tối ưu hóa chi phí đầu tư và đảm bảo an toàn tuyệt đối cho hệ thống kỹ thuật, bạn có thể áp dụng quy trình kiểm tra 5 bước tiêu chuẩn sau:

Checklist 5 bước chọn van chuẩn xác

• Bước 1: Xác định rõ chức năng công nghệ: Hệ thống cần trộn dòng, chia dòng đồng thời hay thông thẳng? (Xác định sơ đồ lỗ bi van).

• Bước 2: Phân tích tính chất môi trường lưu chất: Đo độ ăn mòn, nhiệt độ tối đa và kiểm tra xem lưu chất có chứa hạt rắn hay không để chọn vật liệu thân van (inox, đồng, gang) và loại van (ball hay plug).

• Bước 3: Xác định kích thước và tiêu chuẩn kết nối: Đo kích thước đường ống (DN) và kiểm tra tiêu chuẩn mặt bích (JIS 10K, ANSI 150) để đảm bảo lắp ráp đồng bộ.

• Bước 4: Kiểm tra thông số áp suất vận hành: Lựa chọn chỉ số PN của van phải có hệ số an toàn tối thiểu lớn hơn $20\%$ so với áp suất làm việc thực tế của hệ thống.

• Bước 5: Lựa chọn phương thức điều khiển: Cân nhắc tần suất thao tác đóng mở để chọn giữa tay gạt cơ học tiết kiệm chi phí hoặc bộ điều khiển điện/khí nén tự động hóa cao.

Lưu ý khi lắp đặt và sử dụng T type valve

Quá trình thi công dòng van 3 ngã đòi hỏi người thợ phải có tay nghề và am hiểu sơ đồ dòng chảy để lắp đúng hướng dòng chảy quy định. Việc lắp ngược cổng vào và cổng ra của van 3 ngã sẽ gây xung đột áp lực bên trong lòng van, dẫn đến hiện tượng kẹt bi hoặc phản tác dụng điều tiết.

Bên cạnh đó, việc vận hành van quá áp suất định mức là điều tối kỵ. Đối với các dòng van tự động, cần thường xuyên bảo trì bộ truyền động (actuator) để đảm bảo lực hành trình luôn đủ để xoay bi van. Việc bảo trì định kỳ giúp tránh kẹt bi van do cặn bẩn bám dính, đồng thời kéo dài tuổi thọ của hệ thống gioăng làm kín thêm nhiều năm.

FAQ – Câu hỏi thường gặp về T type valve

T type valve khác gì so với van 2 ngã thông thường?

Van 2 ngã thông thường chỉ có chức năng đóng hoặc mở một đường ống thẳng. Trong khi đó, dòng van này có 3 ngả kết nối, cho phép thực hiện các chức năng phức tạp hơn như chia dòng, trộn dòng và chuyển hướng lưu chất giữa nhiều đường ống khác nhau trên cùng một thiết bị.

Có thể biến van T-port thành van chặn ngắt dòng hoàn toàn được không?

Được. Tùy thuộc vào góc xoay của bi van (thường là góc phối hợp đặc biệt hoặc dùng bộ truyền động có góc quay giới hạn), bạn có thể xoay viên bi đến vị trí mà các vách kín của bi chặn toàn bộ 3 cổng, ngắt dòng chảy hoàn toàn. Tuy nhiên, nếu nhu cầu chính là ngắt dòng, sử dụng van 2 ngã truyền thống vẫn là giải pháp kinh tế và hiệu quả hơn.

Tại sao bộ điều khiển khí nén thường được ưu tiên hơn bộ điều khiển điện cho dòng van này trong nhà máy hóa chất?

Bộ truyền động khí nén có tốc độ đóng mở cực nhanh (chỉ từ 1 - 2 giây), kết cấu đơn giản và đặc biệt là không sử dụng tia lửa điện, giúp loại bỏ hoàn toàn nguy cơ cháy nổ trong môi trường nhà máy hóa chất, lọc dầu. Bộ điều khiển điện tuy điều khiển mịn hơn nhưng tốc độ đóng mở chậm hơn và đòi hỏi tiêu chuẩn chống cháy nổ vỏ ngoài rất đắt đỏ.

Nên chọn loại T type valve nào phù hợp?

Việc quyết định cấu hình thiết bị phụ thuộc hoàn toàn vào mục đích điều hướng dòng chảy, tính chất hóa lý của lưu chất và ngân sách tổng thể của dự án. Một hệ thống vận hành hoàn hảo không nhất thiết phải dùng loại van đắt tiền nhất, mà là loại van đáp ứng chuẩn xác nhất các tiêu chí kỹ thuật đề ra. Việc chọn sai cấu hình không chỉ gây lãng phí ngân sách mà còn có thể dẫn đến đình trệ toàn bộ dây chuyền sản xuất khi xảy ra sự cố rò rỉ.
