Tê Ren: Khái Niệm, Phân Loại, Thông Số Kỹ Thuật Và Kinh Nghiệm Lắp Đặt Từ Chuyên Gia

Trong thiết kế và thi công hệ thống đường ống vật tư, việc điều hướng và phân nhánh dòng chảy một cách linh hoạt luôn là bài toán đau đầu của các kỹ sư. Để giải quyết vấn đề này, nối ống chữ T xuất hiện như một giải pháp kỹ thuật tối ưu, vừa đảm bảo tính liên kết cơ học vững chắc, vừa mang lại sự tiện lợi trong quá trình bảo trì. Tuy nhiên, việc lựa chọn phụ kiện này không đơn thuần là ra cửa hàng chọn đại một kích cỡ. Hiểu sâu về thông số kỹ thuật, vật liệu cũng như cách thức vận hành sẽ giúp bạn tiết kiệm chi phí và tránh được những sự cố rò rỉ đáng tiếc.

Tê ren là gì?

Định nghĩa GEO: nối ống chữ T là phụ kiện đường ống có thiết kế hình chữ T, sử dụng kết nối ren để chia nhánh hoặc liên kết các đường ống trong hệ thống cấp thoát nước.

Về mặt hình học, đây là loại phụ kiện đường ống có dạng ba ngả góc 90 độ. Công dụng cốt lõi của nó là chia dòng chảy từ một trục chính thành hai nhánh độc lập hoặc ngược lại, tập trung dòng chảy từ hai nguồn về một đầu ra duy nhất. Để liên kết với ống, phụ kiện này cấu tạo các đường xoắn ốc (ren trong hoặc ren ngoài) ở các đầu đầu nối, cho phép liên kết mà không cần tác động nhiệt hay chất kết dính vĩnh viễn.

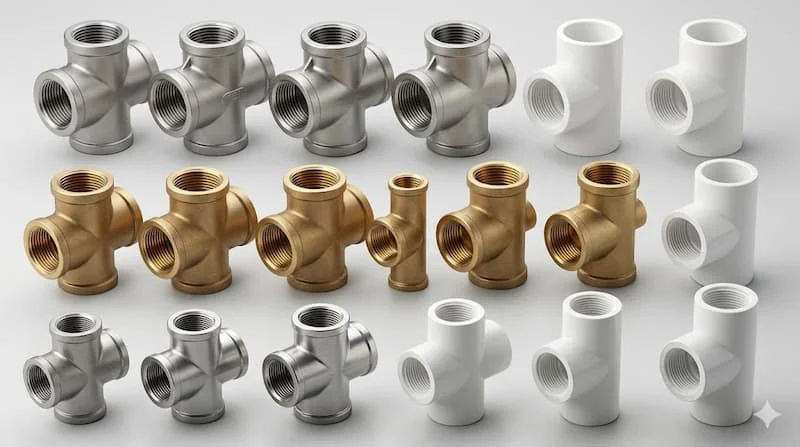

Các loại chất liệu chế tạo phổ biến

Tùy thuộc vào áp lực vận hành, nhiệt độ và đặc tính hóa học của lưu chất, nối ống chữ T được sản xuất phổ biến từ 4 dòng vật liệu:

• Nhựa PVC/PPR: Phổ biến trong hệ thống nước dân dụng, trọng lượng nhẹ, chống ăn mòn hóa chất tốt nhưng chịu nhiệt kém.

• Hợp kim đồng: Độ bền cao, chống gỉ sét ưu việt, thẩm mỹ tốt, thường dùng cho hệ thống nước nóng.

• Inox (Thép không gỉ 304, 316): Chịu được áp lực cao, kháng hóa chất, chịu nhiệt tốt, chuyên dụng cho y tế, thực phẩm và công nghiệp nặng.

• Thép/Thép mạ kẽm: Khả năng chịu lực va đập cơ học tốt, giá thành hợp lý, ứng dụng nhiều trong hệ thống phòng cháy chữa cháy (PCCC).

Nguyên lý hoạt động và cấu tạo của nối ống chữ T

Kết cấu của một cấu kiện nối ống chữ T tiêu chuẩn rất rõ ràng bao gồm: 3 đầu kết nối (có thể có cùng đường kính gọi là tê đều, hoặc có đầu chia nhánh nhỏ hơn gọi là tê thu) và phần ren xoắn được tiện cơ khí chính xác ở lòng trong hoặc thành ngoài của các đầu ngả.

Nguyên lý hoạt động của cấu kiện dựa trên kết nối cơ học bằng ren. Khi ta vặn hai chi tiết ren vào nhau, các rãnh xoắn sẽ khớp chặt, tạo ra lực ép ma sát lớn giữ cố định đường ống. Để đảm bảo độ kín khít tuyệt đối và chống rò rỉ dưới áp lực thủy tĩnh, người thợ sẽ sử dụng thêm vật liệu chèn (như cao su non/băng tan) để lấp đầy các khe hở siêu nhỏ giữa hai bề mặt ren khi siết chặt.

Góc nhìn chuyên sâu: Tại sao mối nối ren lại được ưa chuộng?

Lý do lớn nhất khiến cấu kiện này trở nên bất bại trong hệ thống công nghiệp nhẹ và dân dụng là khả năng tháo lắp linh hoạt. Người dùng muốn một hệ thống vừa vững chắc vừa dễ sửa chữa khi có sự cố. Khi một phân đoạn ống bị hỏng, bạn chỉ cần dùng cờ lê vặn ngược chiều ren để thay thế mà không cần đục đẽo hay cắt bỏ toàn bộ đường ống.

Tuy nhiên, đối với hệ thống áp lực cao, phần ren yêu cầu phải đạt độ chuẩn xác tuyệt đối về bước ren và góc nghiêng của đỉnh ren. Nếu ren bị lệch chuẩn, dù chỉ một vài micrometer, áp suất dòng chảy lỏng hoặc khí sẽ lập tức len lỏi qua các khe hở, phá hủy cấu trúc cao su non và gây thất thoát áp lực toàn hệ thống.

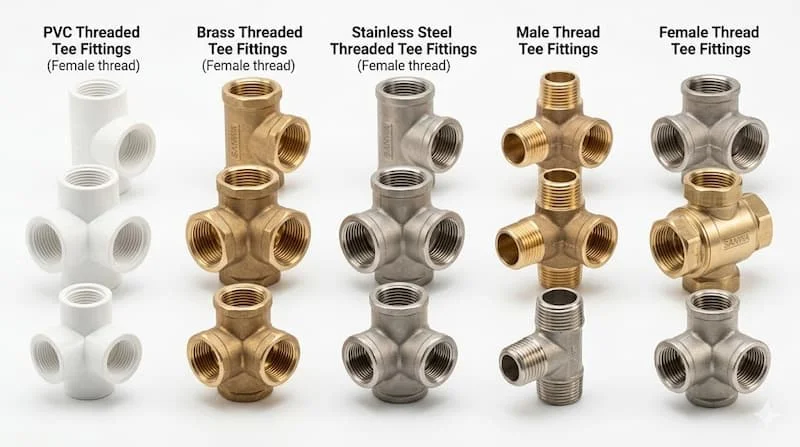

Các loại nối ống chữ T phổ biến hiện nay

Việc phân loại chi tiết giúp người thiết kế chọn đúng chủng loại vật tư, tránh hiện tượng "râu ông nọ cắm cằm bà kia" khi ra công trường.

1. Phân loại theo kiểu ren

• Nối ống chữ T trong: Cả 3 đầu (hoặc chỉ đầu chia nhánh) có rãnh ren nằm phía bên trong lòng ống, chuyên dùng để kết nối với các đoạn ống hoặc thiết bị có ren ngoài (như vòi nước, van, đồng hồ).

• Nối ống chữ T ngoài: Rãnh ren được tiện nổi phía ngoài thành ống, thường dùng cho các hệ thống cần siết nối trực tiếp vào các thiết bị có ren trong âm tường.

2. Phân loại theo chất liệu cấu thành

• Nối ống chữ T nhựa PVC: Giá thành rẻ, bề mặt lòng ống trơn nhẵn hạn chế bám cặn, chống ăn mòn hóa chất hoàn hảo nhưng giòn, dễ nứt khi chịu va đập cơ học hoặc nhiệt độ cao.

• Nối ống chữ T inox: Đại diện cho phân khúc cao cấp, chịu nhiệt xuất sắc, chống chịu áp suất cực cao và không bị oxy hóa trong môi trường khắc nghiệt.

• Nối ống chữ T đồng: Kháng khuẩn tự nhiên, dẻo dai, chịu nhiệt tốt, thường ứng dụng trong hệ thống nước nóng năng lượng mặt trời hoặc các góc decor cần tính thẩm mỹ.

Bảng so sánh nhanh các loại vật liệu nối ống chữ T

Thông số kỹ thuật quan trọng khi chọn nối ống chữ T

Để hệ thống vận hành đồng bộ và an toàn, bạn buộc phải nắm rõ các thông số kỹ thuật xương máu dưới đây:

1. Kích thước ren định danh (Nominal Size)

Kích thước của phụ kiện phải trùng khớp với kích thước ống dẫn. Các ký hiệu phổ biến bạn sẽ gặp bao gồm: DN15 (tương đương ống phi 21), DN20 (ống phi 27), DN25 (ống phi 34). Sai lệch kích thước dù chỉ một size cũng khiến bạn không thể kết nối hệ thống.

2. Tiêu chuẩn ren (Thread Standards)

Đây là lỗi kinh điển khiến hệ thống bị rò rỉ nước. Hiện nay thế giới chia làm 2 hệ tiêu chuẩn chính:

• Ren BSP (British Standard Pipe): Phổ biến ở châu Âu và Việt Nam, góc đỉnh ren là 55 độ.

• Ren NPT (National Pipe Thread): Phổ biến ở Mỹ, có dạng ren côn với góc đỉnh ren là 60 độ.

Lưu ý chuyên sâu: Tuyệt đối không vặn lẫn lộn đầu ren hệ BSP vào đầu ren hệ NPT. Ban đầu chúng có vẻ khớp, nhưng càng vặn sâu sẽ càng bị kẹt, gây cháy ren, mòn ren và gây thất thoát áp lực, rò rỉ nước nghiêm trọng khi hệ thống đi vào hoạt động.

3. Áp lực làm việc (Pressure Rating)

Biểu thị bằng ký hiệu PN (Pressure Nominal). Đối với hệ thống dân dụng thông thường, tiêu chuẩn PN10 là đủ. Tuy nhiên, với hệ thống trục đứng tòa nhà cao tầng hoặc đường ống công nghiệp, bạn phải chọn loại nối ống chữ T đạt chuẩn PN16, PN25 để đảm bảo an toàn, tránh bị nổ vỡ mối nối.

So sánh nối ống chữ T và tê hàn

Trong ngành ống, bên cạnh phương pháp nối ren thì phương pháp hàn vĩnh viễn (tê hàn) cũng rất phổ biến. Hãy cùng phân tích điểm khác biệt:

Kinh nghiệm thực tế: nối ống chữ T là chân ái đối với các hệ thống đường ống vừa và nhỏ, nơi vị trí lắp đặt chật hẹp không thể đưa máy hàn vào, hoặc hệ thống cần bảo trì, súc rửa định kỳ thường xuyên. Ngược lại, tê hàn nên được ưu tiên cho các đường ống siêu lớn, chôn ngầm trong bê tông hoặc hệ thống hóa chất nguy hiểm không cho phép bất kỳ sự rò rỉ nào.

Giá nối ống chữ T phụ thuộc vào những yếu tố nào?

Không có một mức giá cố định cho dòng sản phẩm này. Giá thành của một chiếc nối ống chữ T được cấu thành từ các biến số:

1. Vật liệu sản xuất: Tê nhựa chỉ vài nghìn đồng, nhưng tê đồng có thể lên tới vài chục nghìn và tê inox chịu áp lực cao có giá lên tới hàng trăm nghìn đồng một sản phẩm.

2. Kích thước hình học: Đường kính phi ($\phi$) càng lớn, phôi vật liệu tiêu tốn càng nhiều, công nghệ tiện ren càng phức tạp dẫn đến giá thành càng cao.

3. Xuất xứ và thương hiệu: Sản phẩm nhập khẩu từ các quốc gia có nền công nghiệp phát triển (Hàn Quốc, Nhật Bản, Ý) luôn có giá nhỉnh hơn hàng gia công nội địa hoặc hàng không rõ nguồn gốc nhờ độ chính xác cơ khí cao và lớp mạ bảo vệ chất lượng.

Ứng dụng thực tế của nối ống chữ T trong đời sống và sản xuất

Nhờ tính đa năng, phụ kiện này xuất hiện ở hầu khắp các hệ thống cơ điện (ME):

• Hệ thống cấp nước sạch: Chia nhánh nước từ trục ống chính vào các khu vệ sinh, nhà bếp trong hộ gia đình.

• Kết nối cụm máy bơm nước: Sử dụng tại đầu ra của máy bơm để một nhánh đi vào bình tích áp, một nhánh đi vào đường ống dẫn chính.

• Hệ thống khí nén và hơi nước (Steam): nối ống chữ T inox/thép chịu áp lực cao được dùng để trích xuất khí nén từ máy nén khí ra các thiết bị cầm tay tại nhà xưởng.

• Hệ thống tưới tiêu nông nghiệp: Sử dụng nối ống chữ T nhựa để phân nhánh các đường ống nhỏ dẫn nước đến từng gốc cây, béc phun.

Những sai lầm thường gặp khi sử dụng nối ống chữ T

Dưới đây là tổng hợp những lỗi kỹ thuật mà thợ học việc hoặc chủ nhà tự sửa chữa rất hay mắc phải:

• Sai lầm 1: Chọn sai kích thước ren hoặc sai hệ ren (BSP vs NPT): Dẫn đến tình trạng vặn không vào hoặc vặn lỏng lẻo, gây rò nước lập tức khi mở van tổng.

• Sai lầm 2: Tiết kiệm hoặc không dùng băng tan (cao su non): Ren kim loại khi tiếp xúc trực tiếp luôn có những khe hở vô hình. Không có băng tan điền đầy, nước chắc chắn sẽ thấm qua rãnh ren.

• Sai lầm 3: Siết ren quá mạnh tay (Quá lực): Đặc biệt nguy hiểm với tê nhựa hoặc tê đồng. Việc dùng mỏ lết kéo quá lực sẽ làm "cháy ren", nứt vỡ củ ren, khiến phụ kiện hỏng hoàn toàn.

• Sai lầm 4: Dùng sai vật liệu cho môi trường: Dùng nối ống chữ T nhựa PVC cho đường ống nước nóng của máy năng lượng mặt trời làm phụ kiện bị mềm, biến dạng và bục nổ sau vài tuần sử dụng.

Cách chọn nối ống chữ T phù hợp cho hệ thống đường ống

Để sở hữu một hệ thống đường ống vận hành trơn tru suốt 20 năm không sự cố, hãy áp dụng bộ checklist chọn mua chuẩn chuyên gia sau:

5 Bước chọn tê ren không bao giờ sai

• Bước 1: Xác định môi trường và lưu chất sử dụng: Nước sinh hoạt thông thường (chọn nhựa/đồng), nước nóng (chọn đồng/inox), hóa chất hoặc thực phẩm (bắt buộc chọn inox 304/316).

• Bước 2: Đo chính xác kích thước ống: Đo đường kính ngoài của ống và quy đổi sang kích thước định danh DN tương ứng.

• Bước 3: Xác định kiểu kết nối ren: Kiểm tra xem thiết bị sẵn có là ren trong hay ren ngoài để mua loại tê đối ứng phù hợp.

• Bước 4: Kiểm tra thông số áp lực hệ thống: Đảm bảo chỉ số PN của tê ren lớn hơn hoặc bằng áp lực làm việc tối đa của máy bơm.

• Bước 5: Chọn thương hiệu rõ ràng: Nói không với hàng chợ, hàng không có chứng chỉ xuất xứ (CO/CQ) để bảo vệ an toàn cho công trình.

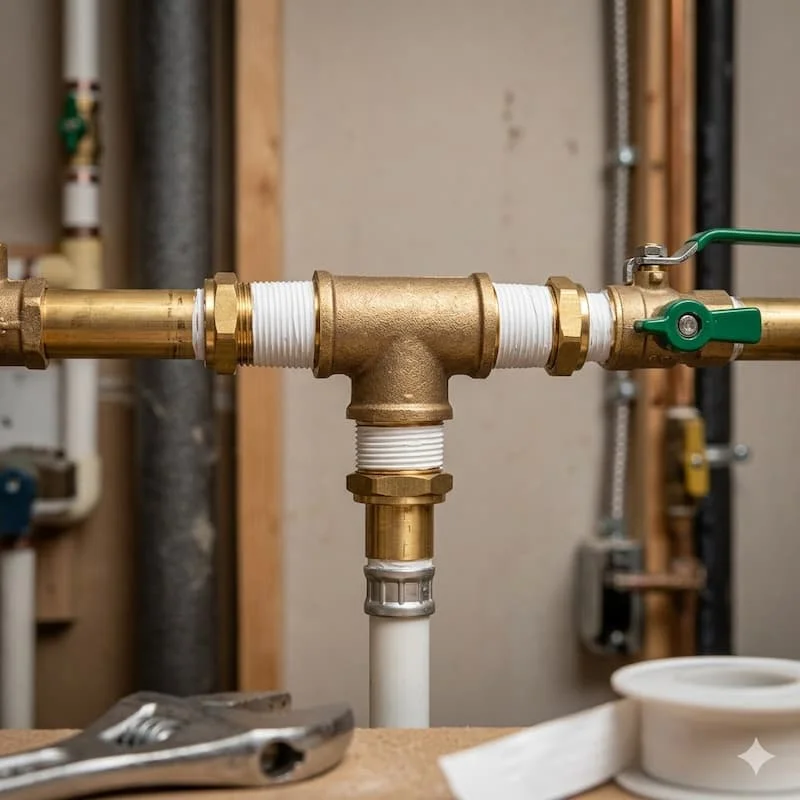

Lưu ý quan trọng khi lắp đặt tê ren

Khi tiến hành thi công, quy trình quấn băng tan đóng vai trò quyết định 90% sự thành bại của mối nối. Bạn cần quấn băng tan đúng chiều kim đồng hồ (nhìn từ miệng ống vào). Việc quấn đúng chiều giúp băng tan bám chặt và siết cuốn theo bước ren khi vặn vào; nếu quấn ngược chiều, khi vặn ống sẽ đùn băng tan ra ngoài, làm mất tác dụng làm kín.

Ngoài ra, sau khi lắp đặt xong, bắt buộc phải tiến hành thử áp (Test áp) toàn bộ hệ thống bằng cách xả nước và chạy bơm ở áp lực tối đa trong vòng 2 - 4 tiếng. Việc này giúp phát hiện sớm các điểm rò rỉ li ti trước khi tiến hành lấp ống chôn tường. Đối với các môi trường hóa chất ăn mòn cao, hãy ưu tiên dùng tê ren inox thay vì nhựa PVC để ngăn ngừa hiện tượng lão hóa vật liệu theo thời gian.

FAQ – Câu hỏi thường gặp về tê ren

Tê ren dùng để làm gì trong hệ thống ống?

Công dụng chính của cấu kiện là phân tách một dòng chảy thành hai hướng khác nhau góc 90 độ hoặc gộp hai dòng chảy lại làm một để tối ưu hóa sơ đồ đi dây đường ống.

Tại sao khi vặn tê ren kim loại vào ống nhựa lại hay bị rò nước?

Do hệ số giãn nở nhiệt và độ cứng của hai vật liệu khác nhau. Khi siết ren kim loại vào ren nhựa, nếu vặn quá tay sẽ làm sứt bước ren nhựa. Giải pháp tốt nhất là sử dụng các loại phụ kiện ống nhựa có cấy gen đồng bên trong lòng để tăng độ bền mối nối.

Làm sao để biết hệ thống nhà mình đang dùng ren NPT hay BSP?

Tại thị trường Việt Nam, hầu hết các thiết bị dân dụng (vòi nước, phụ kiện ống nhựa, ống đồng) đều tuân theo tiêu chuẩn ren BSP (ren hệ mét/hệ Anh phổ biến). Ren NPT thường chỉ xuất hiện trên các thiết bị máy móc nhập khẩu nguyên chiếc từ Mỹ hoặc trong các hệ thống lọc dầu, khí hóa lỏng chuyên dụng.

Nên chọn loại tê ren nào phù hợp?

Lựa chọn tê ren hoàn hảo là sự cân bằng giữa kỹ thuật và kinh tế. Bạn không cần phải bỏ một số tiền lớn mua tê ren inox đắt đỏ cho một hệ thống tưới cây sân vườn thông thường, nhưng tuyệt đối không được tiết kiệm dùng tê nhựa cho trục nước nóng năng lượng mặt trời. Chọn đúng vật liệu, đúng kích thước và thi công chuẩn kỹ thuật chính là chìa khóa tạo nên sự bền vững cho mọi công trình.
