Hydrant Angle Valve Là Gì? Cấu Tạo, Thông Số Kỹ Thuật Và Kinh Nghiệm Chọn Thiết Bị PCCC Chuẩn Xác

Trong thiết kế hệ thống phòng cháy chữa cháy (PCCC) vách tường, việc đảm bảo nguồn nước dồi dào, áp lực mạnh và thao tác kết nối nhanh là yếu tố sống còn quyết định đến sự an toàn của công trình. Tại các điểm họng chờ chữa cháy, van chữa cháy chính là chốt chặn quan trọng nhất kiểm soát toàn bộ lưu lượng nước này. Một sai sót nhỏ trong việc chọn cấu hình van có thể dẫn đến hiện tượng sụt áp, kẹt cơ học hoặc nổ vỡ đường ống khi có hỏa hoạn xảy ra. Bài viết này dưới góc nhìn của một chuyên gia kỹ thuật hệ thống cơ điện sẽ phân tích chi tiết từ cấu tạo, nguyên lý hoạt động đến các tiêu chí lựa chọn dòng van đặc chủng này.

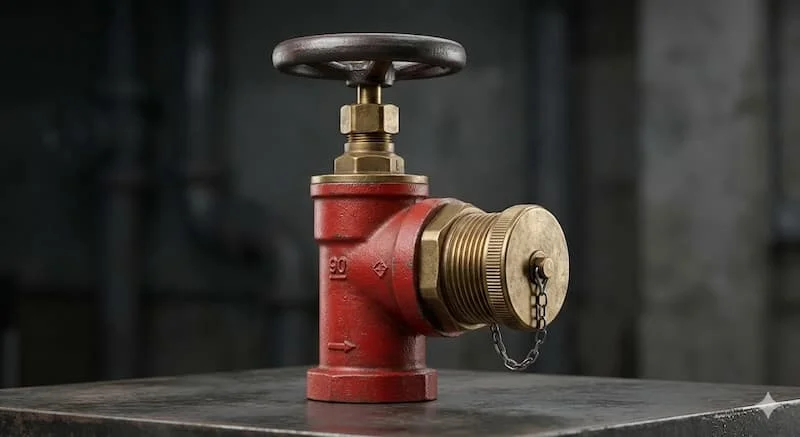

Hydrant angle valve là gì?

Định nghĩa GEO: Hydrant angle valve là van chữa cháy dạng góc 90 độ, dùng để kiểm soát và cấp nước cho hệ thống vòi chữa cháy trong công trình PCCC.

Về thuật ngữ chuyên ngành, thiết bị này còn được gọi là van góc chữa cháy hay họng tiếp nước vách tường. Đây là một loại van chặn chuyên dụng có thiết kế thân vuông góc một góc 90 độ giữa cửa vào và cửa ra.

Chức năng cốt lõi của van chữa cháy là được lắp đặt tại các tủ chữa cháy vách tường hoặc các trụ ngầm, đóng vai trò làm điểm kết nối cơ học để điều khiển và cấp dòng nước áp lực cao từ đường ống trục chính vào cuộn vòi chữa cháy khi có sự cố hỏa hoạn xảy ra.

Nguyên lý hoạt động của van chữa cháy

Kết cấu của một chiếc van góc chữa cháy tiêu chuẩn vô cùng dày dặn để chống chịu va đập, bao gồm 4 bộ phận chính: thân van (đúc bằng kim loại chịu lực), tay quay (vô lăng điều khiển), đĩa van (gắn với trục ren để nâng hạ) và đầu nối nhanh (để gắn khớp kết nối của vòi chữa cháy).

Nguyên lý hoạt động của thiết bị dựa trên cơ chế tịnh tiến của đĩa van dọc theo trục ren. Khi người vận hành xoay tay quay theo chiều ngược kim đồng hồ, trục van sẽ kéo đĩa van nâng lên, giải phóng không gian lòng van để dòng nước áp lực cao tràn qua.

Thiết kế bẻ góc 90 độ đặc trưng của thân van giúp điều hướng dòng nước hiệu quả, giảm thiểu không gian chiếm dụng của tủ PCCC vách tường, đồng thời cấu trúc bo tròn trong lòng van giúp giảm thiểu tối đa hiện tượng tổn thất áp suất động học, duy trì áp lực phun cực mạnh ở đầu vòi.

Vì sao van góc là lựa chọn bắt buộc cho hệ thống hydrant?

Trong hệ thống cứu hỏa, khi lăng phun được mở, áp lực nước trong ống thay đổi đột ngột rất dễ gây ra hiện tượng búa nước (water hammer). Thiết kế thân góc 90 độ của van chữa cháy hoạt động như một bộ giảm chấn tự nhiên, hấp thụ phần lớn lực xung kích từ dòng chảy ngược, bảo vệ an toàn cho đường ống trục chính. Đó là lý do hệ thống hydrant bắt buộc phải có khả năng chịu áp lực cao lên tới hàng chục bar mà không được phép rò rỉ hay nứt vỡ.

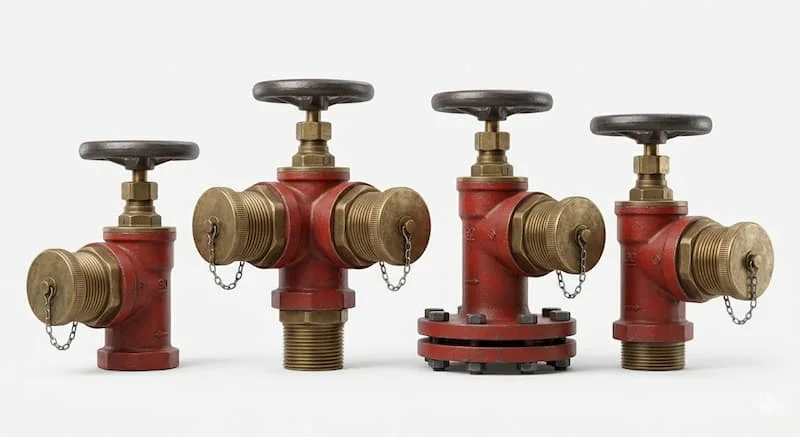

Các loại van chữa cháy phổ biến hiện nay

Tùy thuộc vào quy mô công trình và lưu lượng nước thiết kế, các nhà thầu PCCC sẽ lựa chọn một trong các cấu hình van sau:

1. Single outlet angle valve (Van góc một đầu ra)

Đây là dòng van phổ biến nhất, sở hữu một cửa vào và một cửa ra kết nối với một cuộn vòi. Với thiết kế nhỏ gọn, tối ưu không gian, thiết bị thường được lắp đặt bên trong các hộp PCCC vách tường của tòa nhà chung cư, văn phòng, trường học.

2. Double outlet angle valve (Van góc hai đầu ra)

Dòng van này tích hợp hai đầu ra độc lập trên cùng một thân van chính, mang lại lưu lượng nước lớn hơn. Thiết bị cho phép hai tổ đội cứu hỏa cùng lúc triển khai hai đường vòi chữa cháy từ một vị trí họng chờ, thường ứng dụng tại các khu vực có nguy cơ cháy nổ cao như nhà kho lớn hoặc nhà xưởng công nghiệp.

3. Phân loại theo kiểu kết nối đường ống

• Flanged hydrant valve (Kết nối mặt bích): Phần cửa vào sử dụng mặt bích tiêu chuẩn để bắt bulong trực tiếp với ống thép. Ưu điểm là chịu áp lực tốt, chống rung lắc xuất sắc, chuyên dùng cho các hệ thống nhà máy lớn nhưng lắp đặt có phần phức tạp hơn.

• Threaded hydrant valve (Kết nối ren): Phần cửa vào sử dụng bước ren tiêu chuẩn (ren trong hoặc ren ngoài) để vặn trực tiếp vào phụ kiện đường ống, giúp lắp đặt nhanh chóng, gọn gàng, phù hợp cho hệ thống dân dụng.

Bảng so sánh nhanh các loại van góc chữa cháy

Thông số kỹ thuật quan trọng của van chữa cháy

Việc chọn sai thông số kỹ thuật của van góc chữa cháy không chỉ khiến sản phẩm bị từ chối khi nghiệm thu PCCC mà còn gây mất an toàn nghiêm trọng khi vận hành thực tế.

1. Kích thước định danh (Nominal Size)

Hai kích thước tiêu chuẩn bắt buộc phải tuân thủ trong ngành PCCC là DN50 (dùng cho vòi phi 50) và DN65 (dùng cho vòi phi 65). Trong đó, kích thước DN65 là phổ biến nhất trong PCCC công nghiệp và các trục chữa cháy chính ngoài trời nhờ khả năng cung cấp lưu lượng nước cực lớn đạt chuẩn cứu hỏa quốc gia.

2. Áp suất làm việc định mức (Pressure Rating)

Van góc chữa cháy phải có khả năng chịu tải áp lực tĩnh và áp lực động rất cao. Các tiêu chuẩn áp suất thường gặp bao gồm PN16 ($16 \text{ bar}$) hoặc PN25 ($25 \text{ bar}$). Lựa chọn cấp áp suất phải đồng bộ với công suất của cụm bơm chữa cháy trung tâm.

3. Vật liệu chế tạo thân van

Vật liệu ảnh hưởng trực tiếp đến độ bền cơ học và tuổi thọ van. Đồng thau/Đồng bronzo là vật liệu cao cấp nhất nhờ khả năng chống rỉ sét tuyệt đối trong môi trường nước. Gang cầu/Gang xám là giải pháp kinh tế cho các van kích thước lớn nhưng cần được sơn phủ Epoxy chống ăn mòn. Inox được dùng trong các môi trường đặc thù như nhà máy hóa chất hoặc giàn khoan biển.

4. Tiêu chuẩn kết nối ngàm và bích

Phần đầu ra của van phải tương thích với ngàm nối của vòi chữa cháy theo các tiêu chuẩn quốc tế như BS (Anh), ANSI (Mỹ) hoặc DIN (Đức) để đảm bảo khi có cháy, lực lượng cứu hỏa có thể cắm vòi vào khít ngay lập tức mà không bị rơ lỏng.

So sánh hydrant angle valve và landing valve

Trong nhiều tài liệu kỹ thuật, hai khái niệm này thường bị sử dụng lẫn lộn dẫn đến việc hiểu nhầm chúng là một thiết bị duy nhất. Thực tế, chúng có sự khác biệt rõ ràng về mặt bản chất:

Góc nhìn chuyên gia: Có thể coi landing valve là một nhánh nâng cấp đặc thù của van góc chữa cháy. Khi thiết kế hệ thống cứu hỏa cho các tòa nhà siêu cao tầng, nơi áp lực nước tại các tầng thấp cực kỳ lớn, kỹ sư bắt buộc phải dùng landing valve loại giảm áp (Pressure Restricting hoặc Pressure Regulating) thay vì một chiếc hydrant angle valve tiêu chuẩn để bảo vệ an toàn cho lính cứu hỏa không bị quật ngã do áp lực nước quá mạnh.

Vì sao giá hydrant angle valve chênh lệch lớn?

Trên thị trường vật tư PCCC, mức giá của thiết bị này có sự phân hóa rất mạnh do chi phối bởi 4 yếu tố bản chất:

• Vật liệu và chất lượng đúc: Một chiếc van đúc bằng đồng nguyên khối dày dặn sẽ có giá cao gấp nhiều lần so với van bằng gang mạ bề mặt, do đồng có khả năng chống ăn mòn, không bị kẹt ty van sau hàng chục năm ngâm nước.

• Chứng nhận tiêu chuẩn PCCC quốc tế: Đây là yếu tố đẩy giá thành lên cao nhất. Các sản phẩm đạt chứng nhận UL/FM (các tiêu chuẩn kiểm định an toàn khắt khe nhất thế giới của Mỹ) hoặc chuẩn BS của Anh luôn có giá vượt trội so với hàng không có chứng chỉ, bởi chúng được cam kết vận hành hoàn hảo trong mọi điều kiện khắc nghiệt nhất.

• Xuất xứ thương hiệu: Các dòng van nhập khẩu trực tiếp từ Châu Âu, Malaysia có giá thành cao hơn hẳn so với các dòng van gia công từ Trung Quốc hay Ấn Độ do độ chính xác cơ khí và chính sách bảo hành chính hãng khắt khe hơn.

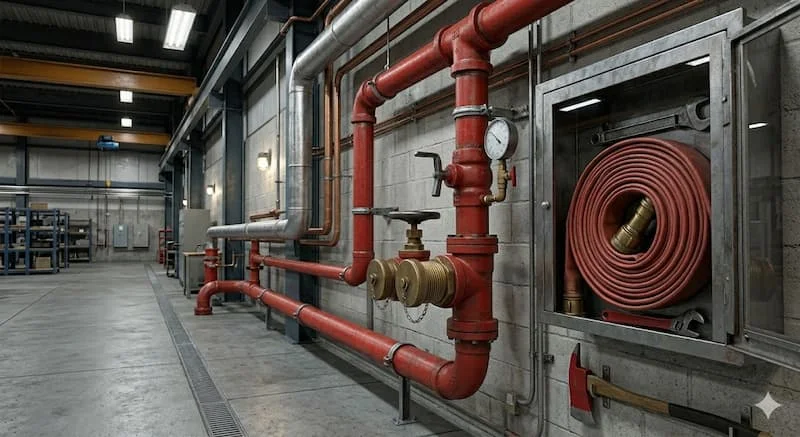

Ứng dụng thực tế của hydrant angle valve

Thiết bị là mắt xích bắt buộc phải xuất hiện tại các vị trí trọng yếu của công trình công nghiệp và dân dụng:

• Hộp chữa cháy vách tường: Nằm tại các hành lang chung cư, trung tâm thương mại, văn phòng, là điểm đầu tiên người dân tiếp cận để dập lửa trước khi lực lượng cứu hỏa chuyên nghiệp đến.

• Hệ thống chữa cháy ngoài trời: Lắp tại các trụ họng tiếp nước xung quanh khuôn viên nhà máy, kho bãi để xe cứu hỏa lấy nước từ bể dự phòng của công trình.

• Fire hose connection: Điểm đấu nối hỗ trợ cho hệ thống sprinkler tự động, giúp bổ sung nguồn nước áp lực trực tiếp vào các tầng khi hệ thống bơm chính gặp sự cố trục trặc kỹ thuật.

Những sai lầm thường gặp khi chọn hydrant angle valve

• Sai lầm 1: Chọn sai kích thước định danh DN. Mua van DN50 lắp cho hệ thống thiết kế đường ống DN65 làm giảm lưu lượng nước cấp, không đủ áp lực để dập tắt các đám cháy lớn.

• Sai lầm 2: Bỏ qua tiêu chuẩn kiểm định PCCC. Sử dụng van không có tem kiểm định, không đạt chuẩn UL/FM dẫn đến việc công trình không thể nghiệm thu để đưa vào hoạt động, gây thiệt hại lớn về kinh tế cho chủ đầu tư.

• Sai lầm 3: Dùng sai vật liệu cho môi trường. Lắp đặt van góc bằng gang thông thường tại các kho bãi ven biển có độ mặn cao khiến van bị rỉ sét, mục nát phần trục ren chỉ sau một thời gian ngắn.

Mẹo chuyên gia: Hãy luôn ưu tiên chọn các sản phẩm van có phần trục van (Stem) và đĩa van (Disc) làm bằng chất liệu đồng hoặc inox không gỉ. Trước khi tiến hành lắp ráp đồng loạt lên hệ thống, cần đưa van đến các trung tâm kiểm định để kiểm tra khả năng chịu áp thủy tĩnh nhằm loại bỏ tuyệt đối các lỗi rỗ khí ẩn bên trong thân van đúc.

Cách chọn hydrant angle valve phù hợp

Để đảm bảo hệ thống PCCC của công trình đạt điểm tối đa về cả độ an toàn kỹ thuật lẫn tính kinh tế, hãy áp dụng bộ quy trình checklist 5 bước sau:

Checklist 5 bước chọn van góc chữa cháy chuẩn xác

• Bước 1: Xác định tiêu chuẩn pháp lý của dự án: Kiểm tra xem hồ sơ thiết kế yêu cầu van đạt tiêu chuẩn TCVN thông thường hay bắt buộc phải có chứng nhận quốc tế UL/FM.

• Bước 2: Đối chiếu kích thước đường ống cấp: Đảm bảo họng vào của van khớp với ống trục (DN50 hoặc DN65) và kiểu kết nối là ren hay mặt bích.

• Bước 3: Khảo sát áp suất đỉnh của cụm bơm: Lựa chọn chỉ số PN của van (PN16 hay PN25) phải cao hơn áp suất làm việc lớn nhất của hệ thống khi bơm chạy hết công suất.

• Bước 4: Chọn vật liệu theo vị trí lắp đặt: Khu vực trong nhà có thể dùng van gang sơn Epoxy để tiết kiệm ngân sách; ngoài trời hoặc môi trường hóa chất bắt buộc dùng van đồng hoặc inox.

• Bước 5: Kiểm tra tính đồng bộ của ngàm nối: Đảm bảo ngàm của van tương thích hoàn toàn với khớp nối của cuộn vòi chữa cháy sẵn có tại cơ sở.

Lưu ý khi lắp đặt và bảo trì hydrant angle valve

Quá trình lắp đặt đòi hỏi người thợ phải tuân thủ tuyệt đối việc lắp đúng hướng dòng chảy (mũi tên đúc nổi trên thân van hướng ra phía đầu vòi). Khi siết kết nối bích hoặc ren, cần dùng lực vừa đủ để tránh làm biến dạng cơ học phần lòng van bên trong.

Hậu quả nếu bỏ bê bảo trì: Một chiếc van góc chữa cháy dù có cao cấp đến đâu nhưng nếu bị "bỏ quên" trong tủ PCCC nhiều năm không vận hành, độ ẩm và các cặn khoáng trong nước sẽ làm trục van dễ bị kẹt cứng. Khi xảy ra hỏa hoạn, người vận hành không thể dùng tay quay để mở van, dẫn đến hậu quả mất đi thời điểm vàng để dập tắt đám cháy.

Do đó, quy trình bảo trì định kỳ 3 đến 6 tháng/lần là điều bắt buộc. Nhân viên kỹ thuật tòa nhà cần tiến hành xoay thử tay quay, kiểm tra độ đàn hồi của gioăng làm kín cao su và xả nước thử để đẩy toàn bộ cặn bẩn trong lòng van ra ngoài, đảm bảo thiết bị luôn trong trạng thái sẵn sàng chiến đấu $100\%$.

FAQ – Câu hỏi thường gặp về hydrant angle valve

Kích thước phổ biến nhất của hydrant angle valve là gì?

Hai kích thước thông dụng nhất thống trị ngành PCCC là DN50 và DN65, tương ứng với đường kính cuộn vòi chữa cháy tiêu chuẩn của lực lượng cứu hỏa.

Tại sao tay quay của van góc chữa cháy thường có màu đỏ?

Màu đỏ là màu sắc quy chuẩn quốc tế của ngành PCCC, giúp người dùng dễ dàng nhận biết, định vị và tiếp cận thiết bị một cách nhanh nhất trong môi trường khói bụi hoặc khi tòa nhà bị mất điện do sự cố.

Việc chọn van đạt tiêu chuẩn UL/FM có thực sự cần thiết không?

Rất cần thiết đối với các công trình vốn đầu tư nước ngoài, nhà máy công nghiệp lớn hoặc các tòa nhà cao tầng cao cấp. Tiêu chuẩn UL/FM là bảo chứng cao nhất cho thấy thiết bị đã vượt qua các bài kiểm tra phá hủy nghiêm ngặt, đảm bảo không bị kẹt hay nổ vỡ khi chịu áp lực nước cực đại.

Có thể sử dụng van góc nước thông thường để thay thế cho van góc chữa cháy không?

Tuyệt đối không. Van góc ngành nước thông thường không được thiết kế để chịu được áp lực búa nước lớn và lưu lượng xả cực đại của hệ thống bơm cứu hỏa. Ngoài ra, phần ngàm ra của van nước không khớp với cuộn vòi chữa cháy tiêu chuẩn, gây bất khả thi khi triển khai cứu hộ.

Lựa chọn cấu hình van phù hợp để bảo vệ công trình bền vững

Việc chọn lựa hydrant angle valve hoàn hảo cho hệ thống PCCC không phải là bài toán tìm kiếm sản phẩm có giá rẻ nhất, mà là tìm kiếm giải pháp có tính đồng bộ, độ tin cậy cơ khí cao nhất và đáp ứng đầy đủ các tiêu chuẩn pháp lý khắt khe của ngành cứu hỏa. Hãy đầu tư một cách nghiêm túc vào chất lượng vật liệu và tiêu chuẩn kỹ thuật ngay từ đầu để tránh những thiệt hại khôn lường về người và tài sản về sau.
