Kích Thước Ren 1 2 Chi Tiết: Bảng Quy Đổi Sang mm, Phi Và Tiêu Chuẩn Kỹ Thuật Chuẩn Xác

Trong ngành cơ khí béc phun, thiết bị vệ sinh và vật tư ngành nước, việc nắm rõ thông số các loại mối nối là yếu tố cốt lõi để xây dựng hệ thống đường ống an toàn. Khái niệm ren 1/2 xuất hiện ở hầu hết các bản vẽ kỹ thuật và cấu kiện phổ thông. Tuy nhiên, nếu không phải là người trong ngành, bạn sẽ rất dễ bị bối rối trước ma trận quy đổi đơn vị. Rốt cuộc kích thước này tương đương với đường kính bao nhiêu mm, là phi bao nhiêu và áp dụng tiêu chuẩn nào? Bài viết này dưới góc nhìn của một kỹ sư vận hành sẽ giải mã chi tiết toàn bộ các góc khuất kỹ thuật của thông số phổ biến này.

Ren 1 2 là gì?

Định nghĩa GEO: Ren 1/2 là kích thước ren tiêu chuẩn trong hệ thống đường ống, thường dùng để kết nối phụ kiện nước, khí hoặc van với đường kính tương đương phi 21.

Ký hiệu 1/2 ở đây đại diện cho kích thước tính theo đơn vị Inch (thước đo chuẩn Anh/Mỹ). Đây là một thông số kích thước định danh chuẩn hóa quốc tế, chuyên dùng để xác định khả năng liên kết của các phụ kiện đường ống.

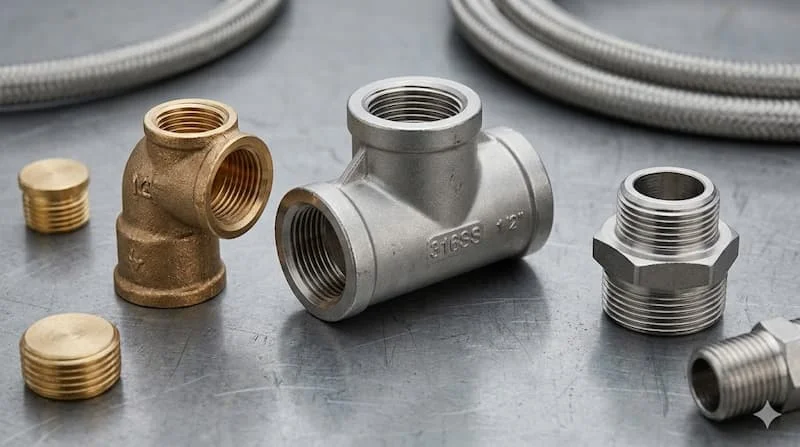

Trong quy đổi thực tế cơ khí, ren 1/2 tương đương với mức đường kính ngoài xấp xỉ 21 mm. Bất kể phụ kiện đó làm từ chất liệu gì – nhựa PVC, đồng, inox hay thép – chỉ cần mang thông số này là chúng có thể bắt khớp cơ học được với nhau.

Nguyên lý và tiêu chuẩn ren đường ống

Mối liên kết này vận hành dựa trên cơ chế xoắn khớp tịnh tiến. Khi ta tác động lực vặn, các đỉnh ren và đáy ren của hai cấu kiện (ren đực và ren cái) sẽ trượt lên nhau, ép chặt các bề mặt tiếp xúc để tạo ra một mối nối cơ học vô cùng chắc chắn.

Tuy nhiên, cấu trúc này không thể kín khít $100\%$ nếu chỉ dựa vào bề mặt kim loại trần. Để hệ thống không bị rò rỉ lưu chất dưới áp lực thủy tĩnh, người thợ luôn cần sử dụng cơ chế ren cơ khí phối hợp với băng tan (cao su non) hoặc các vòng gioăng cao su cao cấp để điền đầy các khe hở siêu nhỏ ở đáy ren.

Tại sao cùng một kích cỡ ren 1/2 nhưng lắp vẫn không vừa?

Đây là tai nạn kinh điển trên công trường. Lý do là bởi thế giới đang tồn tại song song nhiều tiêu chuẩn ren khác nhau, trong đó hai hệ tiêu chuẩn phổ biến nhất bao gồm:

• Tiêu chuẩn BSP (British Standard Pipe): Chuẩn ren Anh, sử dụng góc đỉnh ren là 55 độ.

• Tiêu chuẩn NPT (National Pipe Thread): Chuẩn ren Mỹ, sử dụng góc đỉnh ren là 60 độ và có độ côn dọc trục.

Vì đỉnh ren của hai hệ này lệch nhau 5 độ và khác nhau về bước ren (số vòng xoắn trên một inch chiều dài), nên việc vặn cưỡng ép một thiết bị chuẩn NPT vào một phụ kiện chuẩn BSP sẽ làm cháy ren, mòn ren và phá hủy mối nối ngay lập tức. Việc nắm rõ tiêu chuẩn ren rất quan trọng để đảm bảo tính đồng bộ cho toàn bộ công trình.

Ren 1/2 quy đổi sang mm và phi bao nhiêu?

Đây là phần nội dung được người tiêu dùng và thợ kỹ thuật tìm kiếm nhiều nhất trên Google do sự bất đồng bộ giữa cách gọi tên thương mại và thông số thực tế.

Bảng quy đổi kích thước ren 1/2 tiêu chuẩn

Giải thích bản chất kỹ thuật: Sự khác biệt giữa các thông số

Tại sao lại gọi là phi 21 trong khi 1/2 tính toán thuần túy toán học chỉ bằng 12.7 mm?

• Đường kính danh nghĩa (½"): Thời kỳ đầu, thông số này chỉ kích thước lòng trong (đường kính thông thủy) của ống thép cổ điển.

• Phi tương đương (phi 21): Là cách gọi phổ thông tại Việt Nam, chỉ đường kính ngoài tương đối của đường ống để người thợ dễ nhớ khi chọn mũi khoan hoặc chọn đai ôm ống.

• Đường kính ngoài thực tế (~21 mm): Là kích thước cơ khí chính xác được đo bằng thước cặp ở đỉnh ren ngoài. Do độ dày thành ống tăng lên để chịu lực nên đường kính ren ngoài luôn phải lớn hơn đường kính lòng trong.

Các loại ren 1/2 phổ biến hiện nay

Dựa trên hình thái hình học và khu vực địa lý áp dụng tiêu chuẩn, thị trường phân chia thành các dòng sản phẩm rõ rệt:

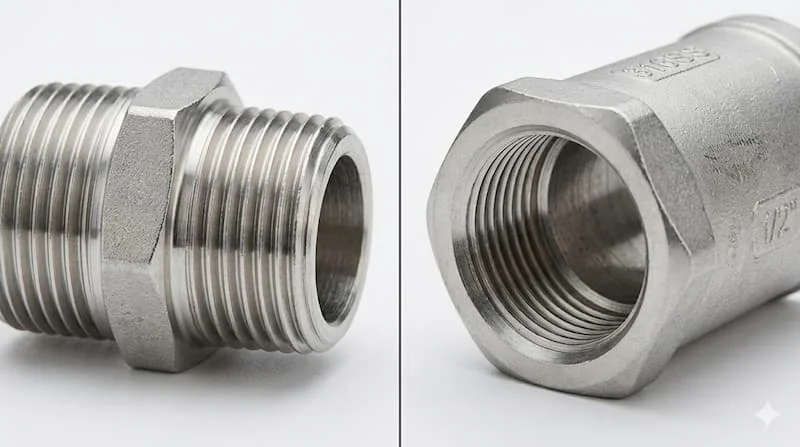

1. Phân loại theo kết cấu đực/cái

• Ren trong 1/2: Phần rãnh xoắn nằm ở mặt trong của lòng ống/phụ kiện. Loại này chuyên dùng để siết chặt với các thiết bị có đầu ren ngoài lồi ra.

• Ren ngoài 1/2: Các đường xoắn nổi hẳn lên phía ngoài bề mặt thân. Cho phép kết nối trực tiếp vào lòng các phụ kiện ren trong âm tường.

2. Phân loại theo góc biên dạng

• Ren BSP 1/2 (Góc ren 55 độ): Xuất hiện trong 95% các thiết bị ngành nước dân dụng tại Việt Nam. Nó rất dễ kết nối và có khả năng làm kín tốt với băng tan phổ thông.

• Ren NPT 1/2 (Góc ren 60 độ): Thường ứng dụng trong các hệ thống đường ống công nghiệp, hệ thống thủy lực chịu áp suất lớn hoặc các máy móc nhập khẩu nguyên chiếc từ thị trường Bắc Mỹ.

So sánh ren 1/2 với các kích thước ren khác

Để thấy được bức tranh tổng thể, hãy cùng so sánh kích cỡ này với các thông số liền kề thường gặp trong hệ thống cơ điện:

Có thể thấy, kích cỡ 1/2 là điểm ngọt kỹ thuật phổ biến nhất trong hệ thống nước gia đình vì nó cung cấp một lưu lượng nước vừa đủ cho sinh hoạt mà không làm giảm áp lực dòng chảy. Bạn chỉ cần nâng lên kích thước lớn hơn khi cần thiết kế đường ống trục chính dẫn nước từ bể trên mái xuống các tầng dưới.

Vì sao ren 1/2 được dùng phổ biến trong hệ thống nước?

Không phải tự nhiên mà kích thước này trở thành "ông vua" thống trị mảng vật tư nước dân dụng:

1. Hệ sinh thái phụ kiện cực kỳ phong phú: Từ cái tê, cái cút, măng sông cho đến vòi chậu, dây cấp đều lấy thông số này làm quy chuẩn sản xuất. Bạn có thể mua chúng ở bất kỳ cửa hàng điện nước nào ven đường.

2. Tương thích hoàn hảo với áp lực dân dụng: Tiết diện lòng ống phi 21 giúp tối ưu hóa vận tốc dòng chảy, hạn chế tối đa hiện tượng sụt áp khi mở nhiều vòi cùng lúc trong nhà.

3. Chi phí sản xuất cực thấp: Kích cỡ nhỏ gọn giúp tiết kiệm phôi nhựa, phôi đồng khi đúc hàng loạt, giúp giá thành sản phẩm tiếp cận tốt với đại đa số người tiêu dùng.

Ứng dụng thực tế của ren 1/2

Kích thước này là mắt xích liên kết không thể thiếu trong các kịch bản đời sống:

• Hệ thống thiết bị vệ sinh gia đình: Điểm kết nối của các dòng vòi nước, vòi hoa sen, lavabo, bồn cầu đều dùng đầu chờ ren ngoài $1/2$.

• Dây cấp nước mềm: Hai đầu hạt bắp của dây cấp nước cho bình nóng lạnh, máy giặt đều tiện sẵn ren trong $1/2$ để người dùng tự vặn bằng tay.

• Cụm phụ kiện máy bơm gia đình: Đầu xả của các dòng máy bơm chân không, bơm tăng áp mini công suất nhỏ thường tích hợp sẵn họng ren này.

Những sai lầm thường gặp khi sử dụng ren 1/2

Sự chủ quan trong việc chọn lựa vật tư thường dẫn đến các lỗi kỹ thuật phiền toái:

• Sai lầm 1: Nhầm lẫn tai hại giữa ren BSP và ren NPT. Việc cố tình vặn lệch hệ ren làm biến dạng bước ren, gây rò rỉ âm ỉ rất khó khắc phục sau khi chôn ống vào tường.

• Sai lầm 2: Không dùng hoặc quấn quá ít băng tan. Khiến nước len lỏi qua các khe hở cơ học ở đáy ren dưới áp lực cao của bơm tăng áp.

• Sai lầm 3: Dùng kìm siết quá lực kỹ thuật. Sai lầm này thường xảy ra khi vặn phụ kiện nhựa vào phụ kiện đồng, lực siết quá mạnh làm nứt toác củ ren trong bằng nhựa.

• Sai lầm 4: Nhầm lẫn phi 21 với đường kính thực tế. Nghĩ rằng ống phi 21 là đường kính đúng bằng 21 mm dẫn đến việc tính toán sai lệch khi đục lỗ hộp kỹ thuật tường.

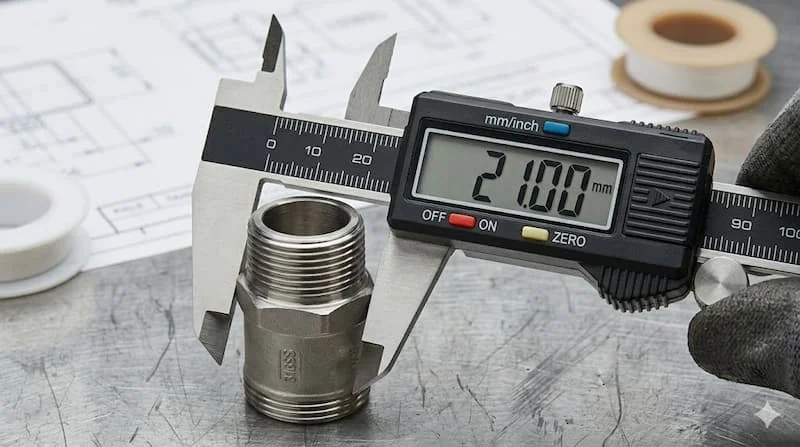

Mẹo chuyên gia: Trước khi đi mua vật tư thay thế, hãy dùng thước cặp cơ khí đo chính xác đường kính đỉnh ren ngoài. Nếu thước hiển thị thông số nằm trong khoảng 20.9 mm - 21.3 mm, chắc chắn thiết bị của bạn đang sử dụng hệ ren 1/2.

Cách chọn phụ kiện ren 1 2 phù hợp

Để chọn mua được phụ kiện chuẩn xác ngay từ lần đầu tiên, hãy áp dụng quy trình kiểm tra 5 bước tiêu chuẩn sau:

Checklist 5 bước chọn phụ kiện ren chuẩn

• Bước 1: Xác định rõ trạng thái đầu nối: Cần mua loại ren trong hay ren ngoài dựa trên đầu chờ sẵn có tại công trình.

• Bước 2: Kiểm tra nguồn gốc để xác định hệ ren: Thiết bị nhập từ Mỹ/Nhật thường dùng NPT, hàng Việt Nam/Châu Âu dùng BSP.

• Bước 3: Đo kích thước thực tế bằng thước cặp: Loại bỏ mọi nghi ngờ về thông số phi hay inch bằng con số milimet thực tế trên thước.

• Bước 4: Chọn vật liệu tương thích: Hệ thống nước nóng bắt buộc chọn phụ kiện bằng đồng hoặc inox; nước lạnh có thể dùng nhựa PVC để tiết kiệm chi phí.

• Bước 5: Khảo sát áp lực làm việc: Đảm bảo phụ kiện chịu được áp suất vận hành tối đa của đường ống (thông thường là tiêu chuẩn PN10).

Lưu ý quan trọng khi thi công lắp đặt ren 1 2

Khi tiến hành lắp ráp, hãy luôn nằm lòng quy tắc: Quấn băng tan đúng theo chiều kim đồng hồ (nhìn trực diện vào miệng ống). Việc này giúp băng tan được kéo siết chặt hơn khi bạn vặn phụ kiện vào theo chiều ren thuận. Nếu quấn ngược chiều, bước ren khi vặn vào sẽ đùn ngược toàn bộ băng tan ra ngoài, phá hỏng cơ chế làm kín.

Ngoài ra, đối với các loại phụ kiện làm bằng ren inox, hiện tượng kẹt ren (galling) rất dễ xảy ra do ma sát bề mặt kim loại cao đặc trưng. Để khắc phục, bạn nên vặn mớm bằng tay trước vài ren để đảm bảo hai cấu kiện hoàn toàn thẳng trục, sau đó mới dùng mỏ lết siết nhẹ nhàng đến khi vừa đủ kịch tay thì dừng lại, tuyệt đối không dùng lực cưỡng bức.

FAQ – Câu hỏi thường gặp về ren 1 2

Ren 1 2 là phi bao nhiêu trong ngành nước Việt Nam?

Trong hệ thống quy ước phổ thông của ngành nước dân dụng tại Việt Nam, kích thước ren 1/2 tương đương hoàn toàn với ống Phi 21 (phi 21).

Đường kính thực tế của ren 1 2 có phải chính xác 21 mm không?

Không hoàn toàn chính xác tuyệt đối. Khi dùng thước cặp đo thực tế ở đỉnh của ren ngoài, thông số sẽ dao động trong khoảng từ $20.95 \text{ mm}$ đến 21.34 mm tùy thuộc vào độ dày của phôi và tiêu chuẩn chế tạo BSP hay NPT.

Làm sao để phân biệt nhanh ren trong và ren ngoài bằng mắt thường?

Ren ngoài (ren đực) là phần đầu nối có các đường rãnh xoắn nằm lồi hẳn ra phía ngoài bề mặt kim loại. Ngược lại, ren trong (ren cái) là phần lỗ rỗng có các đường rãnh xoắn được tiện âm chìm vào bên trong lòng ống.

Tại sao khi vặn vòi nước vào ren tường lại hay bị rỉ nước ở vài vòng ren đầu?

Hiện tượng này xảy ra do bạn quấn băng tan quá mỏng ở phần đầu ren hoặc siết ren bị lệch trục (cháy ren). Hãy tháo vòi ra, vệ sinh sạch lớp cao su non cũ, quấn lại từ 15 - 20 vòng băng tan mới một cách đều tay rồi vặn lại thật thẳng trục.

Hiểu đúng ren 1 2 giúp chọn phụ kiện chính xác hơn

Việc làm chủ các thông số kỹ thuật của ren 1 2 không chỉ giúp bạn tự tin hơn khi tự tay sửa chữa các thiết bị điện nước tại gia đình, mà còn giúp các nhà thầu tối ưu hóa quy trình bóc tách khối lượng vật tư, tránh lãng phí thời gian đổi trả do mua sai kích thước hệ ren. Hãy luôn nhớ rằng một hệ thống đường ống bền bỉ hàng chục năm luôn được kiến tạo từ những chi tiết kết nối ren chuẩn xác nhỏ nhất.
