Tại sao cần giám sát trạng thái van? liên kết với an toàn hệ thống sprinkler

Trong tiêu chuẩn NFPA 13 (Tiêu chuẩn lắp đặt hệ thống Sprinkler) và NFPA 25 (Tiêu chuẩn kiểm tra, bảo trì hệ thống PCCC dựa trên nước), việc giám sát các van chặn là yêu cầu nghiêm ngặt.

Nếu một van cổng thông thường bị khóa lại để bảo trì nhưng công nhân quên mở lại, khi xảy ra hỏa hoạn, các đầu phun sprinkler sẽ hoàn toàn "khô hạn" dù áp lực bơm vẫn đủ. Bằng việc sử dụng van cổng kèm công tắc giám sát dn100, mọi hành vi can thiệp trái phép hoặc sự cố quên mở van đều được phát hiện ngay lập tức tại tủ trung tâm, bảo toàn tính sẵn sàng 100% của hệ thống chữa cháy tự động.

Phân Loại Van Cổng Kèm Công Tắc Giám Sát DN100

Để tối ưu hóa chi phí và kỹ thuật cho từng dự án, các kỹ sư cần phân loại rõ ràng các dòng van cổng tín hiệu dựa trên các tiêu chí sau:

Theo kiểu vận hành

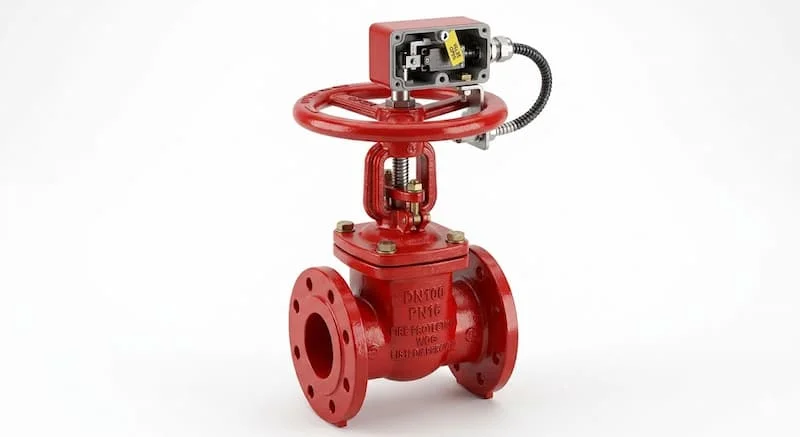

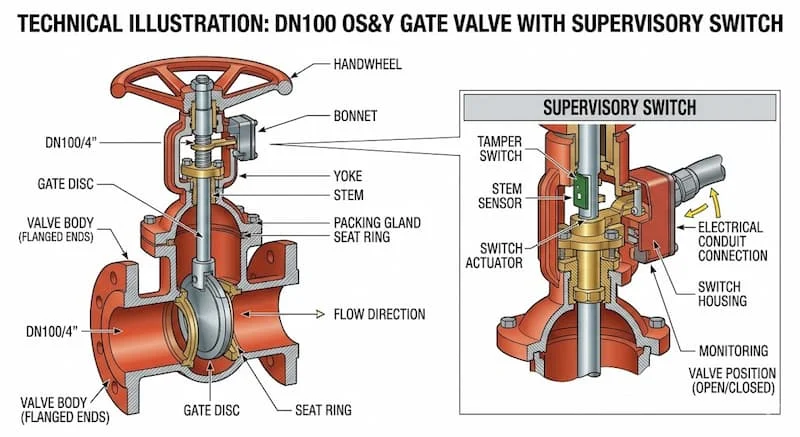

• Van ty nổi (OS&Y - Outside Screw and Yoke): Trục van sẽ trồi lên cao khi mở và hạ xuống khi đóng. Dòng van này cực kỳ được ưa chuộng trong PCCC vì bằng mắt thường, kỹ sư có thể nhận biết ngay van đang đóng hay mở dựa vào chiều cao của ty van. Công tắc giám sát lắp trên dòng van này hoạt động rất ổn định.

• Van ty chìm (NRS - Non-Rising Stem): Trục van nằm cố định bên trong thân van khi xoay vô lăng. Dòng này có thiết kế nhỏ gọn, tiết kiệm không gian nhưng cần bộ công tắc giám sát chuyên dụng lắp ở phần nắp van để đo vòng quay của trục.

Theo kiểu kết nối và vật liệu

Theo thương hiệu phổ biến trên thị trường

Hiện nay, thị trường Việt Nam phân hóa rõ rệt theo phân khúc phân phối:

• Phân khúc cao cấp (Dự án yêu cầu UL/FM): Các thương hiệu như NIBCO (Mỹ), Viking, Mueller hoặc các dòng van Hàn Quốc như Wonil, Joeun.

• Phân khúc tiêu chuẩn (Dự án phân khúc tầm trung, nhà xưởng): Các thương hiệu Đài Loan/Malaysia như ShinYi, ARV, AUT - đáp ứng hoàn hảo các tiêu chuẩn TCVN và có giá thành rất cạnh tranh.

Tư vấn lựa chọn thực tế

• Hệ thống Sprinkler tòa nhà cao tầng: Bắt buộc sử dụng van ty nổi dn100 kết nối mặt bích hoặc khớp rãnh, đạt chứng chỉ UL/FM để đảm bảo khả năng nghiệm thu.

• Trạm bơm hoặc hố van ngầm nhà máy: Nên chọn van ty chìm (NRS) nếu không gian trần quá hẹp, hoặc bắt buộc phải dùng van ty nổi nếu lắp tại phòng bơm chính để dễ quan sát từ xa.

Thông Số Kỹ Thuật Quan Trọng Cần Quan Tâm

Khi lập hồ sơ đệ trình vật liệu hoặc chọn mua vật tư, các thông số kỹ thuật dưới đây sẽ quyết định thiết bị có được phê duyệt hay không:

• Kích cỡ danh nghĩa: DN100 (4 Inch / Phi 114mm).

• Áp lực làm việc (Pressure Rating): Thông dụng nhất là PN16 (16 bar ~ 1.6 MPa). Đối với các công trình siêu cao tầng, tại các tầng hầm có áp suất thủy tĩnh lớn, kỹ sư bắt buộc phải chỉ định dòng van chịu áp PN25 (25 bar).

• Tiêu chuẩn thiết kế & Thử nghiệm: BS5163, AWWA C515, ISO 7259.

• Kiểu tín hiệu ngõ ra: Tiếp điểm khô (Dry Contact) bao gồm các cặp NO (Thường mở) và NC (Thường đóng).

• Điện áp tương thích: Thường là 24V DC (Điện áp tiêu chuẩn của hệ thống báo cháy) hoặc 125/250V AC cho các ứng dụng kích hoạt rơ-le trung gian.

Tầm quan trọng của tiêu chuẩn UL/FM trong nghiệm thu PCCC

Tại sao các chủ đầu tư lớn luôn yêu cầu chứng chỉ UL/FM cho van cổng pccc?

UL (Underwriters Laboratories) và FM (Factory Mutual) là hai chứng nhận độc lập khắt khe nhất thế giới về an toàn và phòng chống cháy nổ.

Một thiết bị đạt UL/FM đồng nghĩa với việc nó đã vượt qua các bài kiểm tra khắc nghiệt về áp suất nổ (thường gấp 4 lần áp suất làm việc), kiểm tra chu kỳ đóng mở hàng ngàn lần không rò rỉ, và vật liệu không bị biến tính theo thời gian. Tại Việt Nam, các công trình có vốn FDI hoặc được bảo hiểm bởi các công ty quốc tế đều xem UL/FM là điều kiện tiên quyết để nghiệm thu đưa vào sử dụng.

Bảng tổng hợp thông số kỹ thuật tiêu chuẩn (Tham khảo)

So Sánh Van Cổng Giám Sát DN100 Với Các Loại Van Khác

Để tối ưu hóa thiết kế hệ thống đường ống, việc đặt van cổng lên bàn cân với các dòng van tín hiệu khác là vô cùng cần thiết:

1. So với Van Bướm Tín Hiệu (Butterfly Valve với Tamper Switch)

• Tổn thất áp suất: Van cổng thắng tuyệt đối. Khi mở hoàn toàn, cánh van cổng nhấc lên hết, lòng ống trống rỗng. Trong khi đó, đĩa van bướm vẫn nằm ngay giữa dòng chảy, gây cản trở và tạo tổn thất áp suất cao hơn.

• Không gian lắp đặt: Van bướm tối ưu hơn hẳn nhờ độ dày thân van rất mỏng và trọng lượng nhẹ.

• Giá thành: Van bướm tín hiệu DN100 thường có giá thành rẻ hơn van cổng cùng kích cỡ từ 30% - 40%.

2. So với Van Bi (Ball Valve) và Van Cầu (Globe Valve)

• Van bi: Thường không sản xuất cỡ lớn như DN100 cho hệ PCCC do chi phí sản xuất phôi bi lớn và lực vặn rất nặng.

• Van cầu: Dùng chủ yếu để điều tiết lưu lượng chứ không dùng cho mục đích chặn dòng chính của hệ chữa cháy vì độ tổn thất áp suất của van cầu là cực kỳ lớn.

Kết luận ứng dụng

Hãy ưu tiên dùng van cổng kèm công tắc giám sát dn100 tại các vị trí đầu hút/đầu đẩy của bơm chữa cháy, và trục chính đứng của tòa nhà - nơi cần lưu lượng nước đi qua tối đa, không bị tổn hao áp lực.

Ngược lại, tại các tầng, các nhánh ống nằm ngang cấp vào các vùng sprinkler (Zone), việc sử dụng van bướm tín hiệu sẽ mang lại hiệu quả kinh tế và thi công gọn gàng hơn.

Ứng Dụng Thực Tế Toàn Diện

Kích cỡ DN100 là một trong những kích thước "quốc dân" trong ngành cơ điện (MEP). Bạn sẽ dễ dàng bắt gặp thiết bị này tại các khu vực trọng yếu:

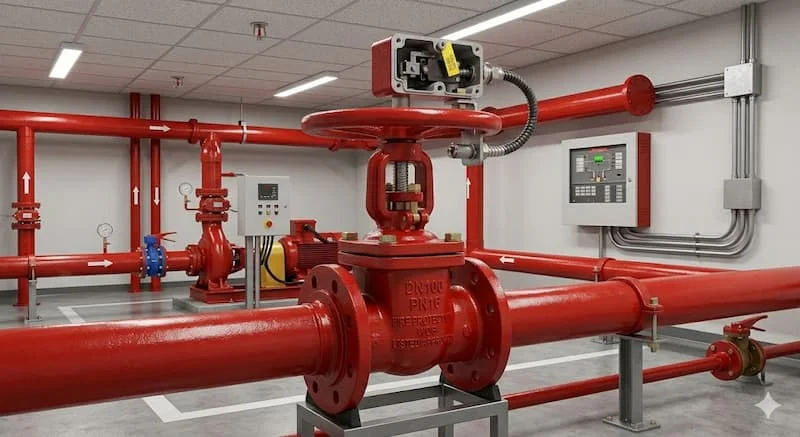

• Phòng bơm chữa cháy (Pump Room): Lắp đặt ngay trước và sau các máy bơm bù áp, bơm điện, bơm diesel để phục vụ công tác cách ly sửa chữa bơm mà không làm mất nước toàn hệ thống.

• Đường ống đứng trục chính (Riser): Cấp nước dọc theo chiều cao của các tòa chung cư, trung tâm thương mại, kết nối từ phòng bơm lên bể mái.

• Nhà xưởng công nghiệp & Kho vận Logistics: Lắp tại đầu hành lang các phân xưởng sản xuất, nơi có mật độ đầu phun sprinkler dày đặc.

Phân tích lưu lượng dòng chảy cỡ DN100

Mức lưu lượng này đủ để cung cấp đồng thời cho khoảng 30 đến 40 đầu phun sprinkler kích hoạt cùng lúc trong vùng chữa cháy nguy cơ trung bình. Chính vì tải một phân khu lớn như vậy, việc kiểm soát trạng thái đóng/mở của van thông qua công tắc giám sát là cực kỳ nghiêm ngặt.

Những Sai Lầm Thường Gặp Khi Chọn Và Vận Hành Van Giám Sát DN100

Từ kinh nghiệm thực tế tại các công trình lớn, dưới đây là những lỗi phổ biến khiến nhà thầu bị từ chối nghiệm thu hoặc gây sự cố hệ thống:

1. Mua nhầm van cổng thường rồi tự chế bộ giám sát: Nhiều đơn vị nhằm tiết kiệm chi phí đã mua van cổng cơ học thông thường rồi tự mua một bộ tamper switch rời về chế cháo, bắt vít vào thân van. Hệ quả là hành trình không chính xác, tín hiệu chập chờn và hoàn toàn bị các cơ quan chức năng từ chối khi kiểm tra nghiệm thu PCCC.

2. Sai lệch thông số áp lực hệ thống: Lắp đặt van loại PN16 vào hệ thống đường ống tầng hầm của tòa nhà 30 tầng (nơi áp suất tĩnh và áp suất khi test pump có thể vượt quá 18 bar). Điều này dẫn đến nứt vỡ thân van hoặc rò rỉ đệm kín.

3. Đấu nối sai dây tín hiệu về tủ trung tâm: Bộ công tắc giám sát thường có 3 hoặc 6 đầu dây (để chạy song song hai tiếp điểm). Việc không đọc kỹ sơ đồ mạch điện dẫn đến đấu nối nhầm gây chập cháy module giám sát của hệ thống báo cháy.

4. Không kiểm tra tính tương thích của bích kết nối: Mua van tiêu chuẩn bích BS nhưng ống và phụ kiện lại hàn mặt bích tiêu chuẩn JIS10K, dẫn đến hiện tượng lệch tâm lỗ bu-lông, không thể bắt ốc hoặc gây ứng suất vặn làm nứt tai van.

Hướng Dẫn Lựa Chọn Và Checklist Mua Sắm

Để đảm bảo việc mua sắm vật tư chính xác ngay từ lần đầu tiên, hãy áp dụng bảng checklist kỹ thuật dưới đây:

• Bước 1: Xác định tiêu chuẩn dự án: Dự án có yêu cầu chứng chỉ quốc tế (UL/FM) hay chỉ cần chứng chỉ xuất xưởng, kiểm định Cục PCCC Việt Nam?

• Bước 2: Kiểm tra thông số áp lực: Áp lực danh định yêu cầu là PN16 hay PN25?

• Bước 3: Xác định kiểu van: Không gian lắp đặt rộng hay hẹp để chọn Van ty nổi (OS&Y) hay Van ty chìm (NRS)?

• Bước 4: Đồng bộ tiêu chuẩn bích: Mặt bích kết nối là BS4504, DIN, ANSI hay JIS?

• Bước 5: Điện áp đấu nối: Hệ thống báo cháy sử dụng nguồn kích hoạt công tắc giám sát là 24V DC hay nguồn khác?

Lưu Ý Khi Lắp Đặt Và Bảo Trì Hệ Thống

Quá trình lắp đặt quyết định đến 80% độ bền và tính chính xác của van cổng kèm công tắc giám sát dn100:

• Hướng lắp đặt: Đối với dòng van ty nổi, tốt nhất nên lắp theo phương thẳng đứng (vô lăng hướng lên trên). Tránh lắp lộn ngược vô lăng xuống đất vì cặn bẩn trong đường ống sẽ lắng đọng vào nắp van, làm kẹt ty và đẩy nhanh quá trình ăn mòn màng đệm.

• Khoảng cách không gian: Phải chừa khoảng trống phía trên vô lăng tối thiểu bằng chiều cao hành trình của ty van khi mở hết cỡ để phục vụ công tác vận hành và bảo dưỡng.

• Quy trình căn chỉnh công tắc tín hiệu: Sau khi kết nối cơ khí vào đường ống, kỹ sư điện phải tiến hành test thử nghiệm: Xoay vô lăng đóng van từng vòng một, kiểm tra trên tủ trung tâm xem đèn báo lỗi "Tamper" có sáng lên đúng thời điểm van đóng khoảng 20% hành trình hay không. Nếu mở van trở lại 100%, tín hiệu lỗi trên tủ phải tự động biến mất.

Câu Hỏi Thường Gặp Vặp Về Van Cổng Kèm Công Tắc Giám Sát DN100 (FAQ)

1. Van cổng kèm công tắc giám sát DN100 thường dùng cho hệ thống nào?

Thiết bị này chủ yếu được ứng dụng trong hệ thống phòng cháy chữa cháy (hệ thống chữa cháy tự động Sprinkler, hệ thống họng nước vách tường) tại các vị trí đường ống trục chính, phòng bơm để giám sát trạng thái dòng nước luôn sẵn sàng.

2. Kích thước DN100 tương đương bao nhiêu inch và hệ mét là bao nhiêu?

Kích thước DN100 tương đương với 4 inch theo hệ định danh Anh Mỹ. Khi quy đổi ra đường kính ngoài thực tế của ống thép (OD), nó tương đương với ống có phi xấp xỉ 114.3mm.

3. Van giám sát DN100 có bắt buộc phải đạt chứng chỉ UL/FM hay không?

Không bắt buộc đối với tất cả công trình. Việc có cần UL/FM hay không phụ thuộc hoàn toàn vào hồ sơ thiết kế, yêu cầu của chủ đầu tư hoặc đơn vị bảo hiểm công trình. Đối với các công trình vốn ngân sách hoặc nhà xưởng thông thường, van chỉ cần có đầy đủ chứng chỉ CO/CQ và được kiểm định bởi cơ quan chức năng PCCC có thẩm quyền tại Việt Nam.

4. Nên chọn van ty nổi hay ty chìm cho hệ thống giám sát tín hiệu?

Trong hệ PCCC, dòng van ty nổi (OS&Y) luôn được ưu tiên hàng đầu nhờ tính trực quan cao (nhìn trục van biết ngay trạng thái). Chỉ chọn van ty chìm (NRS) khi không gian lắp đặt cực kỳ chật hẹp không thể bố trí được khoảng hành trình nhô lên của ty van.

5. Van cổng giám sát và van bướm giám sát khác nhau cơ bản thế nào?

Điểm khác biệt lớn nhất là cấu trúc đĩa van. Van cổng có đĩa nhấc lên hoàn toàn khỏi lòng ống nên không gây tổn thất áp suất, phù hợp cho trục chính lưu lượng lớn. Van bướm có đĩa nằm cố định giữa dòng chảy gây cản trở áp lực nhẹ, nhưng đổi lại van bướm có kích thước mỏng, nhẹ và giá thành rẻ hơn, phù hợp lắp tại các nhánh tầng.

Chọn Đúng Van Cổng Giám Sát DN100 Giúp Hệ PCCC An Toàn Hơn

Van cổng kèm công tắc giám sát DN100 không đơn thuần là một thiết bị khóa nước cơ học, nó là "tai mắt" giúp trung tâm điều khiển kiểm soát toàn bộ tính mạch máu của hệ thống PCCC. Đầu tư một thiết bị chuẩn chỉnh, có độ bền cơ khí cao và khả năng gửi tín hiệu chính xác là giải pháp tối ưu bảo vệ an toàn cho toàn bộ công trình trước những rủi ro hỏa hoạn tiềm ẩn.

Khi lựa chọn sản phẩm, các kỹ sư và chủ đầu tư tuyệt đối không nên chỉ nhìn vào giá thành, hãy đánh giá dựa trên độ dày thân van, chất liệu màng bọc cao su đĩa van, sự ổn định của bộ công tắc hành trình và hệ thống chứng chỉ đi kèm.

Để nhận ngay báo giá van cổng kèm công tắc giám sát DN100 ưu đãi nhất, đầy đủ chứng chỉ kiểm định PCCC kỹ thuật chi tiết từ các thương hiệu hàng đầu.
