Nối ren trong 49: Giải pháp liên kết đường ống chuyên sâu và hiệu quả

Trong thi công và lắp đặt hệ thống đường ống, việc lựa chọn phụ kiện kết nối phù hợp quyết định trực tiếp đến độ bền, độ kín khít và khả năng vận hành ổn định của toàn bộ mạng lưới lưu chất. Giữa hàng loạt phương thức liên kết như hàn, dán keo hay bắt bích, phụ kiện ren luôn giữ một vị trí chiến lược nhờ tính linh hoạt cao và khả năng tháo lắp cơ động. Trong số đó, phụ kiện ren trong là một trong những dòng linh kiện có mật độ xuất hiện dày đặc nhất tại các điểm chuyển tiếp của hệ thống. Hiểu rõ các đặc tính kỹ thuật, tiêu chuẩn ren và vật liệu của phụ kiện này sẽ giúp các kỹ sư cũng như nhà thầu tối ưu hóa chi phí và đảm bảo an toàn tuyệt đối cho công trình.

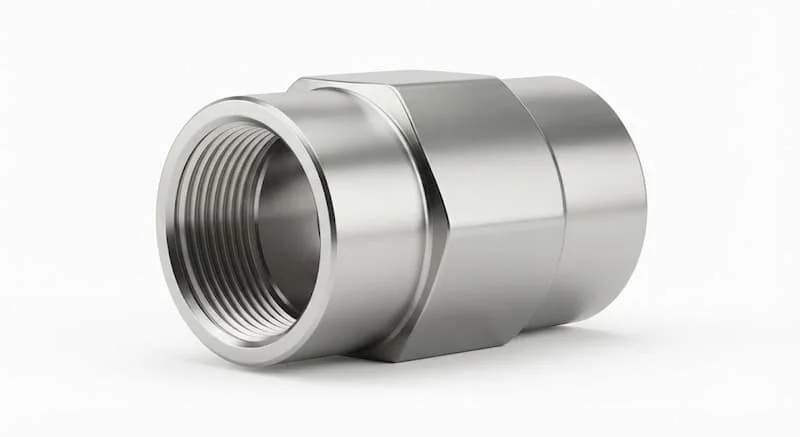

Nối ren trong 49 là gì?

Nối ren trong 49 là phụ kiện đường ống được gia công các đường rãnh ren lặp đi lặp lại ở phía bề mặt bên trong, dùng để kết nối thẳng hai đoạn ống hoặc liên kết các thiết bị đo lường, van công nghiệp có ren ngoài tương ứng. Phụ kiện này đóng vai trò cầu nối cơ học, thường được ứng dụng phổ biến trong các hệ thống cấp thoát nước, mạng lưới khí nén, đường ống phòng cháy chữa cháy và nhiều quy trình công nghiệp khác.

Về mặt công năng, phụ kiện này giúp kéo dài tuyến ống trên một trục thẳng hoặc tạo điểm kết nối trung gian giữa ống chính và phụ kiện ngoại vi. Con số 49 trong tên gọi đại diện cho quy cách định danh theo kích thước của đường ống tại Việt Nam, tương đương với kích cỡ ren danh nghĩa là 1 gạch rưỡi inch (1.1/2 inch) hay thông số đường kính danh định DN40.

Người vận hành hệ thống cần phân biệt rõ ràng giữa đường kính ngoài thực tế của ống và kích cỡ ren danh nghĩa. Một sai lầm phổ biến là đo đường kính ngoài của ren rồi đồng nhất nó với kích thước định danh, dẫn đến việc chọn sai phụ kiện khi mua sắm vật tư.

Nguyên lý kết nối của phụ kiện ren trong

Nguyên lý liên kết của phụ kiện ren trong hoàn toàn dựa trên sự ăn khớp cơ học giữa các bước ren trong của phụ kiện và cấu trúc ren ngoài của đoạn ống hoặc thiết bị kết nối. Khi ta xoay hai chi tiết vào nhau theo chiều kim đồng hồ, các đỉnh ren và chân ren sẽ trượt lên nhau, tạo ra một lực ép cơ học cực lớn theo trục dọc.

Tuy nhiên, do các sai số gia công cơ khí nhỏ, liên kết ren thuần túy không thể đảm bảo độ kín khít tuyệt đối 100% trước áp lực của chất lỏng hoặc chất khí. Để xử lý vấn đề này, người ta bắt buộc phải sử dụng các vật liệu chèn lót như băng tan PTFE (cao su non) hoặc keo khóa ren chuyên dụng. Vật liệu này sẽ điền đầy vào các khe hở siêu nhỏ giữa hai bề mặt ren khi chúng siết chặt vào nhau.

Phương thức liên kết này tạo ra một mối nối vô cùng chắc chắn, chịu được rung chấn nhẹ và áp lực làm việc tiêu chuẩn. Điểm ưu việt lớn nhất là mối nối hoàn toàn có thể tháo lắp một cách dễ dàng bằng các dụng cụ cơ khí cầm tay như mỏ lết hoặc kìm cá sấu, phục vụ đắc lực cho công tác bảo trì, thay thế thiết bị định kỳ mà không cần phải cắt phá đường ống.

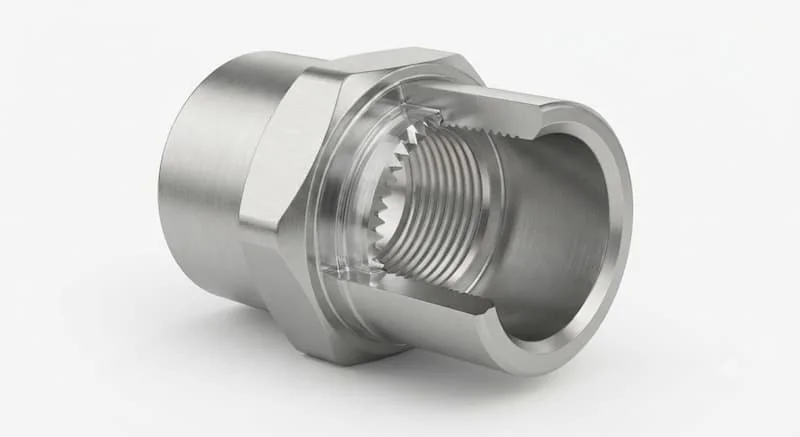

Cấu tạo phụ kiện ren trong

Một phụ kiện cấu tạo phụ kiện ren trong tiêu chuẩn công nghiệp có thiết kế tinh gọn nhưng đòi hỏi độ chính xác cao về mặt cơ khí:

• Thân nối: Phần vỏ đúc chịu lực chính, có độ dày thành van được tính toán kỹ lưỡng để chịu đựng áp suất nén từ bên trong lòng ống và lực vặn từ bên ngoài.

• Ren trong hai đầu: Các bước ren được tiện dọc sâu vào bên trong lòng ống ở cả hai đầu kết nối. Các đường ren này phải tuân thủ nghiêm ngặt theo các tiêu chuẩn quy chuẩn để đảm bảo không bị kẹt khi vặn.

• Bề mặt ngoại quan: Tùy thuộc vào thiết kế, bề mặt bên ngoài của thân nối có thể có dạng hình tròn nhẵn hoặc được đúc dạng lục giác gờ nổi nhằm tạo điểm bám vững chắc cho mỏ lết khi thi công siết lực.

• Lớp xử lý bề mặt: Đối với các vật liệu bằng thép, bề mặt sẽ được mạ kẽm nhúng nóng hoặc mạ kẽm điện phân nhằm cách ly lõi kim loại với môi trường oxy hóa bên ngoài.

Phân loại phụ kiện ren trong

Mỗi môi trường lưu chất sẽ đòi hỏi một cấu trúc vật liệu và tiêu chuẩn bước ren khác nhau, do đó phụ kiện này được chia thành các phân khúc rõ ràng:

Phân loại theo vật liệu chế tạo

• Inox 304 và Inox 316: Dòng phụ kiện cao cấp nhất, chuyên dùng cho các hệ thống nước sạch, hóa chất, thực phẩm nhờ khả năng chống ăn mòn tuyệt đối và chịu được nhiệt độ cao.

• Đồng: Thường gặp trong các hệ thống gas, khí nén hoặc đường ống nước nóng dân dụng nhờ tính dẻo, dễ gia công và kháng khuẩn tốt.

• Thép mạ kẽm: Lựa chọn phổ thông cho hệ thống phòng cháy chữa cháy và đường nước công nghiệp nhờ độ bền cơ học cao và chi phí hợp lý.

• Nhựa PVC và PPR: Thích hợp cho các đường ống dẫn nước sinh hoạt nhiệt độ thường hoặc ống nhựa chịu nhiệt, có khối lượng nhẹ và chi phí đầu tư rất thấp.

Phân loại theo tiêu chuẩn hệ ren và ứng dụng

• Hệ ren BSP (BSPT): Tiêu chuẩn ren Anh, sử dụng phổ biến tại thị trường Việt Nam và Châu Âu, đặc trưng bởi góc đỉnh ren 55 độ.

• Hệ ren NPT: Tiêu chuẩn ren Mỹ, có xu hướng côn dần về phía đầu ren để tăng độ kín, đặc trưng bởi góc đỉnh ren 60 độ.

• Theo ứng dụng thực tế: Được cấu hình chuyên biệt cho môi trường cấp thoát nước thông thường, môi trường áp lực cao của khí nén, môi trường nhiệt độ cao của hơi nóng (Steam), và môi trường có tính xâm thực của hóa chất công nghiệp.

Thông số kỹ thuật cần quan tâm

Khi thiết kế hoặc bóc tách khối lượng cho dự án, các thông số dưới đây cần được đối chiếu chính xác để tránh hiện tượng lệch pha hệ thống:

So sánh phụ kiện ren trong với các kiểu kết nối khác

Mỗi phương thức kết nối đường ống đều mang lại những giá trị kỹ thuật riêng biệt, bảng so sánh dưới đây sẽ làm rõ vị trí của liên kết ren:

Kết luận cho thấy, phụ kiện ren trong là giải pháp cân bằng hoàn hảo nhất cho các hệ thống đường ống kích thước trung bình trở xuống. Nó giải phóng người thợ khỏi các thiết bị hàn cồng kềnh và giảm đáng kể thời gian dừng hệ thống để bảo dưỡng.

Vì sao nên sử dụng phụ kiện ren trong?

Lý do phụ kiện này trở thành lựa chọn ưu tiên của các nhà thầu cơ điện nằm ở tính kinh tế và hiệu năng thi công thực tế mà nó mang lại.

Trước hết, liên kết ren cho phép tiến độ thi công diễn ra cực nhanh. Người thợ chỉ cần quấn băng tan và siết lực bằng tay là đã hoàn thành một điểm nối chắc chắn trong vòng vài phút. Chi phí đầu tư cho phụ kiện ren cũng thấp hơn rất nhiều so với việc sử dụng các cụm mặt bích cồng kềnh, từ đó tối ưu hóa bài toán ngân sách cho chủ đầu tư.

Bên cạnh đó, độ an toàn và khả năng ứng dụng của phụ kiện này là rất lớn. Khi được lắp đặt đúng kỹ thuật với vật liệu chèn lót chuẩn, mối nối ren cho độ kín kít rất cao, chịu được các mức áp lực làm việc thông thường của nhà máy mà không lo rò rỉ. Sự đa dạng về vật liệu từ nhựa đến inox giúp dòng phụ kiện này thích ứng hoàn hảo với mọi môi trường lưu chất, từ nước sinh hoạt thông thường cho đến các dòng khí nén áp lực lớn.

Cách lựa chọn phụ kiện ren trong và ứng dụng thực tế

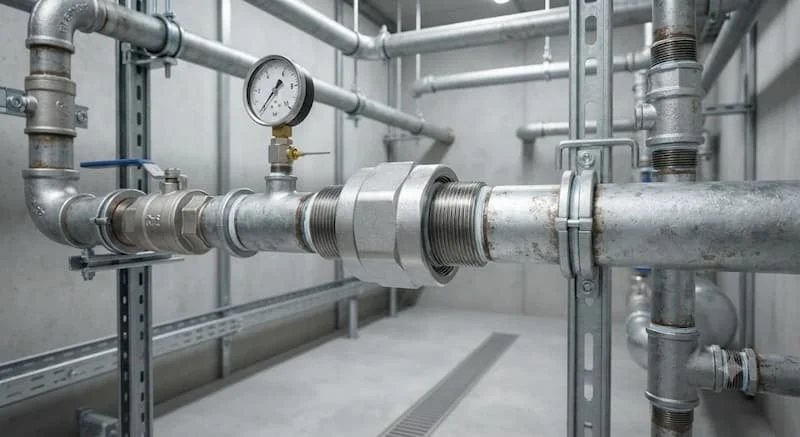

Ứng dụng thực tế của phụ kiện

Thiết bị kết nối này được ứng dụng rộng rãi trong các phân tầng kỹ thuật sau:

• Hệ thống cấp nước và nông nghiệp: Điểm nối các trục ống nước sinh hoạt trong tòa nhà hoặc các hệ thống béc phun tưới tiêu công suất lớn.

• Hệ thống phòng cháy chữa cháy: Kết nối các đường ống nhánh dẫn nước đến đầu phun sprinkler cứu hỏa.

• Trạm khí nén và HVAC: Liên kết các đường ống dẫn khí áp lực cao từ máy nén đến các thiết bị chấp hành, hoặc đường ống nước ngưng điều hòa.

• Nhà máy công nghiệp nặng: Ứng dụng trong dây chuyền sản xuất thực phẩm, hóa chất khi sử dụng các dòng phụ kiện bằng chất liệu inox vi sinh.

Cách lựa chọn nối ren trong 49 đúng chuẩn

Để chọn được sản phẩm chuẩn xác nhất, kỹ sư cần dựa trên bộ quy tắc checklist nghiêm ngặt: đầu tiên phải xác định môi chất chảy qua ống là gì để chọn vật liệu tương thích (ví dụ nước sạch dùng nhựa hoặc đồng, hóa chất bắt buộc dùng inox). Tiếp theo, hãy kiểm tra kỹ áp suất và nhiệt độ đỉnh của hệ thống để chọn độ dày thân nối phù hợp. Đặc biệt, phải đối chiếu tiêu chuẩn ren của ống có sẵn là ren hệ mét hay hệ inch, ren thẳng hay ren côn để mua đúng dòng phụ kiện, tránh tình trạng bước ren lệch nhau không thể vặn vào được.

Những sai lầm thường gặp khi lựa chọn và lắp đặt

Trong thực tế thi công tại các công trường, các lỗi kỹ thuật dưới đây diễn ra rất phổ biến và để lại những hậu quả nghiêm trọng:

Một sai lầm kinh điển là nhầm lẫn giữa tiêu chuẩn ren BSP của Anh và NPT của Mỹ. Dù chúng có cùng kích thước định danh 49 nhưng góc đỉnh ren khác nhau (55 độ so với 60 độ). Khi cố tình vặn chúng vào nhau, các bước ren sẽ bị cưỡng bức, gây cháy ren, mòn vẹt răng ren và dẫn đến rò rỉ lưu chất ngay khi tăng áp.

Sai lầm tiếp theo nằm ở kỹ năng của người thợ khi quấn băng tan không đúng chiều hoặc quấn quá mỏng, khiến băng tan bị đùn ra ngoài khi vặn ống vào. Ngược lại, việc siết quá lực bằng các dụng cụ đòn bẩy dài có thể làm nứt vỡ thân nối ren trong, đặc biệt là với các phụ kiện bằng vật liệu đồng hoặc nhựa. Việc chọn sai vật liệu (như dùng phụ kiện thép thông thường cho môi trường hóa chất ăn mòn) sẽ khiến mối nối bị gỉ sét nhanh chóng, dẫn đến bục vỡ hệ thống và tiêu tốn nhiều chi phí khắc phục rủi ro.

Lưu ý khi lắp đặt nối ren trong 49

Để đảm bảo mối nối ren đạt độ bền tối đa và không bị rò rỉ theo thời gian, quy trình thi công cần tuân thủ nghiêm ngặt các nguyên tắc kỹ thuật sau:

Trước khi tiến hành vặn ren, bắt buộc phải làm sạch toàn bộ các mảnh vụn cơ khí, xỉ hàn, hoặc cát bụi bám trên bề mặt các đường ren trong và ren ngoài. Khi quấn băng tan PTFE, người thợ phải quấn theo chiều thuận của ren (cùng chiều kim đồng hồ khi nhìn vào đầu ống) để khi vặn phụ kiện vào, băng tan sẽ được kéo chặt thêm vào các khe ren chứ không bị lột ngược trở ra.

Khi tiến hành siết lực, hãy bắt đầu vặn bằng tay từ 2 đến 3 ren đầu tiên để đảm bảo hai chi tiết đã vào đúng tâm trục, không bị lệch răng. Sau đó mới sử dụng mỏ lết để siết chặt với một lực vừa đủ. Khi cảm thấy nặng tay và phụ kiện đã đi hết hành trình ren an toàn thì dừng lại, tuyệt đối không cố gắng vặn thêm bằng lực đòn bẩy quá mức. Cuối cùng, sau khi hoàn thành lắp đặt, hệ thống cần được chạy thử nghiệm áp lực (test áp) để kiểm tra độ kín của các mối nối trước khi đưa vào vận hành chính thức.

Câu hỏi thường gặp

Nối ren trong 49 tương đương bao nhiêu inch và kích thước DN bao nhiêu?

Nối ren trong 49 tương đương với kích cỡ ren danh nghĩa là 1.1/2 inch (một gạch rưỡi inch) và có ký hiệu đường kính danh định tương ứng là DN40 theo tiêu chuẩn quốc tế.

Làm thế nào để phân biệt nhanh ren BSP và ren NPT bằng mắt thường?

Ren NPT của Mỹ là ren côn, đường kính ren sẽ nhỏ dần về phía đầu ống, góc đỉnh ren là 60 độ. Ren BSP (thường là BSPP) là ren thẳng song song từ đầu đến cuối, có góc đỉnh ren là 55 độ. Nếu đặt hai phụ kiện cạnh nhau, bạn sẽ thấy ren NPT có độ vát nhẹ của biên dạng ống.

Có thể dùng nối ren trong 49 bằng vật liệu nhựa cho hệ thống hơi nóng không?

Tuyệt đối không. Nhựa PVC hay kể cả nhựa chịu nhiệt PPR đều có giới hạn chịu nhiệt dưới 100 độ C và sẽ bị biến dạng, nóng chảy dưới áp lực và nhiệt độ cao của hơi nóng (Steam). Đối với hệ thống hơi nóng, bắt buộc phải sử dụng phụ kiện bằng inox 304, inox 316 hoặc thép rèn áp lực cao.

Nên chọn nối ren trong bằng inox hay thép mạ kẽm cho hệ thống nước sinh hoạt?

Nếu ngân sách cho phép, inox luôn là lựa chọn tối ưu nhất cho nước sinh hoạt vì nó không bị gỉ sét, không làm thay đổi chất lượng nguồn nước và có độ bền vĩnh cửu. Tuy nhiên, để tiết kiệm chi phí cho các trục ống lớn, thép mạ kẽm chất lượng cao vẫn đáp ứng rất tốt yêu cầu kỹ thuật nếu nguồn nước đã qua xử lý tiêu chuẩn.

Bao lâu thì nên tiến hành kiểm tra và thay thế phụ kiện ren?

Trong điều kiện môi trường làm việc chuẩn và không có biến động lớn về áp suất, phụ kiện ren kim loại có thể tuổi thọ lên tới hàng chục năm. Tuy nhiên, đối với các vị trí thường xuyên tháo lắp để bảo trì thiết bị, các bước ren sẽ bị mòn dần theo thời gian, cần kiểm tra bề mặt ren sau mỗi lần tháo và thay thế ngay nếu răng ren có dấu hiệu sứt mẻ hoặc trơ ren.

Kết luận

Nối ren trong 49 là một phụ kiện tuy nhỏ bé nhưng giữ vai trò mạch máu trọng yếu trong việc duy trì tính liên tục và an toàn của hệ thống đường ống công nghiệp lẫn dân dụng. Việc thấu hiểu tường tận cấu tạo, thông số kỹ thuật, cách phân biệt các tiêu chuẩn ren cũng như áp dụng quy trình lắp đặt chuẩn xác sẽ giúp các kỹ sư loại bỏ hoàn toàn nguy cơ rò rỉ, nâng cao hiệu suất vận hành cho toàn bộ công trình.

Nếu bạn đang tìm kiếm các sản phẩm nối ren trong 49 chất lượng cao, đa dạng về chất liệu như inox, đồng, thép mạ kẽm đạt đầy đủ các tiêu chuẩn quốc tế cho dự án của mình, hãy liên hệ ngay với đội ngũ kỹ thuật của chúng tôi để nhận được sự tư vấn chuyên sâu, báo giá tối ưu và giải pháp kết nối đường ống bền vững nhất đối với nối ren trong 49.
