Hose break valve: Giải pháp an toàn tối cao chống đứt ống thủy lực

Trong các hệ thống truyền động thủy lực áp suất cao, ống mềm luôn là mắt xích có nguy cơ tổn thương lớn nhất do phải chịu lực uốn cong, ma sát và sự thay đổi áp suất liên tục. Một sự cố đứt gãy ống mềm đột ngột không chỉ làm thất thoát lượng lớn dầu cứu trợ mà còn khiến các cơ cấu chấp hành như xi lanh mất áp lực ngay lập tức. Đối với các thiết bị nâng hạ công nghiệp, điều này đồng nghĩa với việc tải trọng hàng tấn sẽ rơi tự do, đe dọa trực tiếp đến tính mạng con người và an toàn thiết bị. Để ngăn chặn thảm họa này, việc tích hợp hose break valve (van chống đứt ống thủy lực) vào hệ thống là giải pháp kỹ thuật bắt buộc theo các tiêu chuẩn an toàn công nghiệp quốc tế hiện nay.

Hose Break Valve là gì?

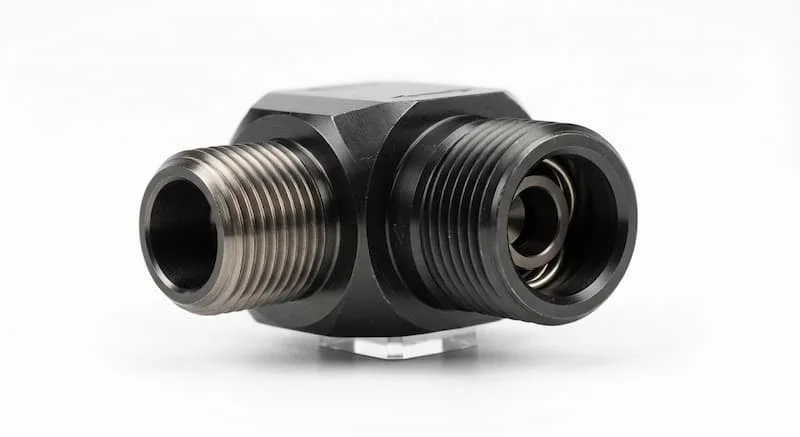

Hose break valve (van chống đứt ống thủy lực) là thiết bị an toàn được lắp trực tiếp trên hệ thống thủy lực nhằm tự động ngắt dòng dầu khi xảy ra hiện tượng đứt hoặc rò rỉ nghiêm trọng ở phần ống mềm. Van giúp ngăn chặn tình trạng tải trọng rơi tự do đột ngột, đảm bảo an toàn tuyệt đối cho người vận hành và giảm thiểu nguy cơ tai nạn lao động.

Trong sơ đồ mạch thủy lực công nghiệp, thiết bị này đóng vai trò như một cầu chì dòng chảy. Khi hệ thống vận hành ổn định, van cho phép dầu lưu thông tự do theo cả hai chiều để thực hiện các chu kỳ nâng hạ bình thường. Tuy nhiên, khi có sự cố bục vỡ ống, sự chênh lệch áp suất cực đại giữa đầu vào và đầu ra sẽ kích hoạt cơ chế tự vệ của van.

Các hệ thống máy móc như xe nâng người, cần cẩu tháp, hệ thống nâng hạ cabin hoặc các thiết bị khai khoáng hạng nặng đều bắt buộc phải lắp đặt dòng van này tại các vị trí xi lanh lực chịu tải chính. Thiếu đi thiết bị, hệ thống sẽ hoàn toàn mất khả năng tự vệ khi xảy ra sự cố cơ học ở đường ống mềm.

Nguyên lý hoạt động của van chống đứt ống thủy lực

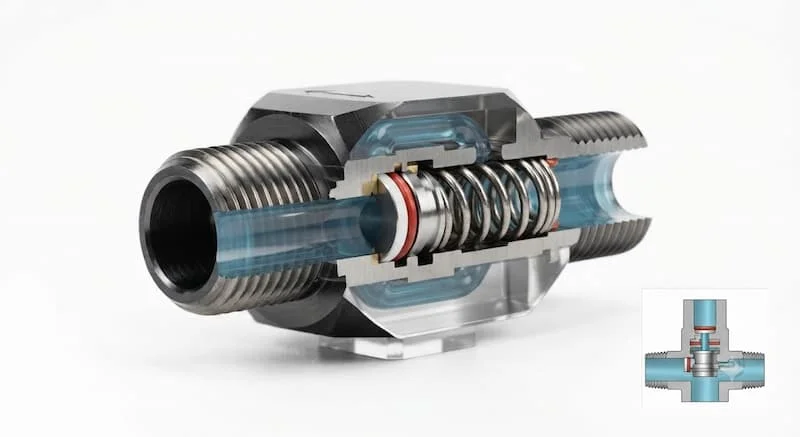

Cơ chế vận hành của van chống đứt ống thủy lực dựa trên nguyên lý thay đổi lưu lượng và áp suất đột ngột của dòng dầu thủy lực khi đi qua một tiết diện thu hẹp cố định bên trong thân van.

Khi hệ thống làm việc ở điều kiện tiêu chuẩn, lưu lượng dòng dầu đi qua van nằm trong ngưỡng cho phép. Lực đẩy của dòng chảy không đủ lớn để thắng được lực đàn hồi của lò xo giữ lò xo bên trong, do đó đĩa van hoặc piston vẫn giữ nguyên vị trí mở để dầu lưu thông bình thường từ máy bơm đến xi lanh và ngược lại.

Khi xảy ra sự cố đứt hoặc vỡ đường ống mềm phía sau van, áp suất tại vị trí vỡ đột ngột sụt giảm về mức áp suất khí quyển. Sự chênh lệch áp suất quá lớn tạo ra một dòng lưu lượng dầu cực đại phóng qua tiết diện thu hẹp của van. Lực thủy động này ngay lập tức thắng lực lò xo, đẩy piston hoặc đĩa van dịch chuyển áp chặt vào bệ đỡ và khóa chặn hoàn toàn dòng dầu ra. Dầu thủy lực bị nhốt lại trong xi lanh, giữ cố định vị trí của tải trọng. Sau khi đường ống được sửa chữa và áp suất hai đầu van cân bằng trở lại, lò xo sẽ tự động đẩy piston về vị trí mở ban đầu để khôi phục hoạt động cho hệ thống.

Cấu tạo van chống đứt ống thủy lực

Một thiết bị van chống đứt ống thủy lực tiêu chuẩn có kết cấu cơ khí vô cùng tinh gọn nhưng đòi hỏi độ chính xác gia công rất cao để đảm bảo độ nhạy khi kích hoạt:

• Thân van: Thường được làm từ thép cacbon cường độ cao hoặc inox, chịu được áp suất vận hành cực đại của hệ thống mà không bị biến dạng.

• Piston hoặc poppet: Chi tiết chuyển động chính bên trong lòng van, có nhiệm vụ lao vào bệ đỡ để ngắt dòng dầu khi lưu lượng vượt ngưỡng.

• Lò xo: Thành phần quyết định lực đối trọng. Độ cứng của lò xo sẽ quyết định ngưỡng lưu lượng kích hoạt đóng van.

• Cửa vào và cửa ra: Các cổng kết nối được gia công ren hoặc mặt bích để kết nối trực tiếp vào xi lanh và ống mềm.

• Gioăng làm kín: Bộ phận ngăn chặn rò rỉ dầu nội bộ, thường làm bằng vật liệu chịu dầu cao cấp như Viton hoặc NBR.

• Vít điều chỉnh: Xuất hiện trên một số dòng van cao cấp, cho phép kỹ sư thay đổi khoảng cách hành trình của piston để điều chỉnh chính xác ngưỡng lưu lượng kích hoạt đóng tùy theo tải trọng thực tế.

Phân loại van chống đứt ống thủy lực

Để tối ưu hóa hiệu quả bảo vệ cho từng cấu trúc mạch thủy lực, thiết bị được phân chia dựa trên kết cấu cơ khí và phương thức lắp đặt thực tế:

• Theo cấu tạo cơ học: Gồm loại Poppet type (sử dụng đĩa nấm có độ kín khít tuyệt đối khi khóa) và Spool type (sử dụng con trượt di chuyển tịnh tiến, phù hợp cho các dòng lưu lượng lớn).

• Theo kiểu kết nối: Loại kết nối ren (vặn trực tiếp vào cổng xi lanh), loại kết nối mặt bích (chịu áp lực cực lớn cho thiết bị hạng nặng) và dạng van Cartridge (cắm trực tiếp vào block van tích hợp trên thân xi lanh).

• Theo ứng dụng chuyên biệt: Được cấu hình tối ưu riêng cho xi lanh nâng của xe nâng hàng, xi lanh nghiêng thùng xe tải tự đổ, cần cẩu thủy lực di động, xe nâng người tự hành và các thiết bị khai thác khoáng sản dưới hầm lò.

Thông số kỹ thuật cần quan tâm

Việc tính toán và đối chiếu chính xác thông số kỹ thuật là điều kiện tiên quyết để van hoạt động đúng công năng an toàn:

So sánh van chống đứt ống thủy lực với các loại van khác

Nhiều kỹ sư thường nhầm lẫn công năng giữa van chống đứt ống với các dòng van một chiều hoặc van cân bằng. Bảng dưới đây sẽ làm rõ bản chất kỹ thuật của từng loại:

Mỗi loại van giữ một trọng trách riêng. Trong một mạch thủy lực nâng hạ đạt chuẩn an toàn, người ta thường kết hợp lắp đặt van chống đứt ống thủy lực ngay tại cửa ngõ của xi lanh, sau đó mới đến van cân bằng và hệ thống ống mềm dẫn về van phân phối trung tâm.

Vì sao cần lắp van chống đứt ống thủy lực?

Việc trang bị dòng van này cho các hệ thống thủy lực chịu tải không chỉ là phương án phòng ngừa rủi ro mà còn đem lại những giá trị kinh tế và pháp lý thực tế:

Lắp đặt thiết bị là cách trực tiếp nhất để đảm bảo an toàn lao động tuyệt đối cho đội ngũ công nhân vận hành xung quanh máy móc. Khi đường ống bị đứt gãy, van ngăn chặn triệt để tình trạng tải trọng rơi tự do, loại bỏ nguy cơ đè sập nhà xưởng hay gây tai nạn thương vong. Đồng thời, việc giữ lại dòng dầu ngay lập tức giúp bảo vệ ty và vỏ xi lanh thủy lực không bị biến dạng do va đập cơ học mạnh khi hạ tải đột ngột.

Về khía cạnh môi trường và kinh tế, van giảm thiểu tối đa lượng dầu thủy lực thất thoát ra ngoài, ngăn ngừa ô nhiễm đất, nguồn nước và giảm chi phí vệ sinh công nghiệp sau sự cố. Đối với các doanh nghiệp, việc tích hợp dòng van này giúp nhà máy dễ dàng đáp ứng các tiêu chuẩn an toàn công nghiệp khắt khe của quốc gia và quốc tế, nâng cao năng lực cạnh tranh và kéo dài tuổi thọ vận hành cho toàn bộ hệ thống cơ cơ giới.

Ứng dụng Hose Break Valve

Thiết bị này được ứng dụng rộng rãi trong các ngành công nghiệp nặng, xếp dỡ hàng hóa và xây dựng công trình:

• Xe nâng hàng và Xe nâng người: Lắp đặt tại xi lanh nâng chính của khung nâng, đảm bảo giỏ nâng người hoặc pallet hàng không bị sập xuống khi ống thủy lực bị kéo căng gãy đứt.

• Cần cẩu và Xe cẩu tự hành: Bảo vệ các xi lanh thủy lực xiên chịu trách nhiệm nâng hạ cần (Boom) của cẩu tháp hoặc cẩu bánh xích.

• Máy xúc và Máy đào: Lắp trên các đường ống cấp cho xi lanh gầu múc và cần múc, nơi thường xuyên phải làm việc trong môi trường va đập đá hộc dễ gây rách ống.

• Thiết bị khai thác mỏ và Máy ép thủy lực: Đảm bảo an toàn cho các giàn tự hành chống giữ hầm lò hoặc các máy ép khuôn cỡ lớn có áp lực dầu lên tới hàng trăm bar.

Những sai lầm thường gặp khi lựa chọn

Một chiếc van an toàn sẽ trở nên vô dụng, thậm chí gây phản tác dụng nếu kỹ sư mắc phải các sai lầm sau trong giai đoạn chọn mua:

• Chọn sai lưu lượng kích hoạt: Đây là lỗi phổ biến nhất. Nếu chọn van có lưu lượng kích hoạt quá thấp, ngay khi máy bơm tăng tốc điều khiển xi lanh hạ nhanh, van sẽ hiểu lầm là có sự cố đứt ống và tự động đóng sập lại, gây hiện tượng giật giật hệ thống. Ngược lại, nếu chọn lưu lượng kích hoạt quá lớn, khi ống đứt thật, dòng dầu thoát ra không chạm ngưỡng kích hoạt khiến van không đóng.

• Chọn sai áp suất vận hành: Sử dụng van có cấp áp suất thấp cho hệ thống áp cao gây nứt vỡ thân van, rò rỉ dầu liên tục.

• Lắp sai chiều dòng dầu: Van chống đứt ống là van có hướng tính cụ thể. Nếu lắp ngược chiều mũi tên quy định, van sẽ khóa chặn dòng dầu cấp vào xi lanh, khiến xi lanh không thể thực hiện hành trình nâng tải.

• Không tiến hành bảo dưỡng định kỳ: Để van làm việc lâu ngày trong môi trường dầu thủy lực bẩn, có lẫn mạt sắt sẽ làm kẹt piston bên trong, khiến van mất hoàn toàn khả năng đóng tự động khi sự cố xảy ra.

Checklist lựa chọn Hose Break Valve

Để quá trình bóc tách vật tư diễn ra chuẩn xác, hãy tuân thủ nghiêm ngặt bảng kiểm tra các tiêu chí kỹ thuật sau:

• Xác định chính xác lưu lượng đỉnh của bơm và lưu lượng hồi thực tế của xi lanh khi hạ tải.

• Xác định áp suất làm việc tối đa của hệ thống thủy lực để chọn cấp áp suất phù hợp.

• Chọn kích cỡ cổng kết nối và kiểu tiêu chuẩn ren (Ren G, NPT hoặc SAE mặt bích) trùng khớp với cửa ngõ xi lanh.

• Chọn vật liệu chế tạo van phù hợp với điều kiện môi trường làm việc (Hầm lò, ngoài trời, hay môi trường biển).

• Kiểm tra tính tương thích của gioăng làm kín với loại dầu thủy lực đang sử dụng (Dầu khoáng thông thường hay dầu chống cháy).

• Xác định vị trí lắp đặt chính xác (Phải lắp trực tiếp sát vào cổng xi lanh, không được qua một đoạn ống mềm nào khác).

• Lựa chọn sản phẩm từ các thương hiệu uy tín toàn cầu để đảm bảo độ nhạy cơ học của lò xo.

Lưu ý khi lắp đặt và bảo dưỡng

Quy trình lắp đặt hose break valve đòi hỏi sự cẩn trọng tuyệt đối về mặt không gian hình học. Nguyên tắc tối thượng là van phải được bắt trực tiếp bằng kết nối cứng (ren hoặc bích) vào cổng của xi lanh thủy lực cần bảo vệ. Tuyệt đối không được lắp van cách xa xi lanh qua một đoạn ống mềm, bởi nếu đoạn ống mềm nối giữa xi lanh và van bị đứt, van sẽ hoàn toàn mất tác dụng bảo vệ. Khi lắp, cần quan sát kỹ mũi tên đúc trên thân van để đảm bảo hướng chặn trùng với hướng dầu thoát ra từ xi lanh khi hạ tải.

Công tác bảo dưỡng cần được thực hiện định kỳ cùng với chu kỳ thay dầu thủy lực của máy móc (khoảng 1000 đến 2000 giờ vận hành). Kỹ sư cần tiến hành kiểm tra rò rỉ bên ngoài thân van, tháo kiểm tra lòng van xem có bị bám cặn bẩn hay mạt kim loại hay không. Đặc biệt, cần thực hiện các bài test giả định sự cố ở điều kiện an toàn để kiểm tra độ nhạy của lò xo và piston. Nếu phát hiện lò xo bị mỏi hoặc piston có vết xước sâu gây kẹt, phải tiến hành thay mới thiết bị ngay lập tức để hệ thống luôn trong trạng thái bảo vệ cao nhất.

Câu hỏi thường gặp

Hose Break Valve có phải là check valve thông thường không?

Không hoàn toàn đúng. Dù chúng cùng dựa trên cấu trúc đóng ngắt một hướng, nhưng check valve thông thường chặn hoàn toàn dòng ngược ở mọi lưu lượng. Trong khi đó, dòng van này cho phép dòng lưu chất đi ngược tự do ở lưu lượng bình thường, và chỉ tiến hành đóng chặt khi lưu lượng ngược đó vượt quá một ngưỡng giới hạn an toàn quy định.

Khi nào cần tiến hành thay thế Hose Break Valve mới?

Bạn nên thay thế van khi phát hiện bề mặt bệ đỡ bị mòn vẹt gây rò rỉ dầu nội bộ, lò xo bị mỏi khiến van đóng sập liên tục dù hệ thống hoạt động bình thường, hoặc khi thân van bị nứt vỡ do va đập ngoại lực.

Van có dùng được cho mọi loại dầu thủy lực không?

Thân van bằng thép có thể tương thích với hầu hết các loại dầu. Tuy nhiên, phần gioăng làm kín bên trong cần được lưu ý. Gioăng NBR tiêu chuẩn chỉ dùng cho dầu gốc khoáng, nếu hệ thống dùng dầu thủy lực chống cháy gốc este, bạn bắt buộc phải yêu cầu nhà sản xuất cung cấp phiên bản van sử dụng gioăng cao cấp như Viton (FKM).

Có thể lắp van chống đứt ống ở bất kỳ vị trí nào trên đường ống không?

Không. Van bắt buộc phải lắp trực tiếp và sát nhất có thể vào cổng cấp dầu của xi lanh thủy lực. Nếu lắp ở giữa đường ống hoặc gần bộ phân phối trung tâm, van sẽ không thể bảo vệ xi lanh nếu đoạn ống mềm nằm giữa van và xi lanh bị đứt gãy.

Kết luận

Việc tích hợp hose break valve vào hệ thống truyền động thủy lực áp suất cao là giải pháp kỹ thuật cốt lõi giúp loại bỏ hoàn toàn các rủi ro tai nạn do đứt vỡ ống mềm gây ra. Thấu hiểu cấu tạo, nguyên lý vận hành dựa trên lưu lượng và áp suất, đồng thời tuân thủ quy trình checklist chọn lựa sẽ giúp các doanh nghiệp bảo vệ toàn vẹn tài sản đắt tiền và tính mạng của người lao động.
