Tiêu Chuẩn JIS 10K Là Gì? Thông Số, Bảng Kích Thước Và Hướng Dẫn Chọn Thiết Bị Chuẩn Kỹ Thuật

Khi thiết kế hoặc bảo trì hệ thống đường ống công nghiệp, việc chọn sai tiêu chuẩn kết nối mặt bích có thể dẫn đến rò rỉ lưu chất, thất thoát áp suất hoặc sự cố an toàn nghiêm trọng. Trong số các tiêu chuẩn phổ biến tại Việt Nam, Tiêu Chuẩn Japanese Industrial Standards 10K xuất hiện dày đặc trên các dòng van công nghiệp, mặt bích và thiết bị nhập khẩu từ Nhật Bản, Hàn Quốc, Đài Loan.

Bài viết này cung cấp góc nhìn chuyên sâu về thông số kỹ thuật, bảng tra kích thước chuẩn, sự khác biệt giữa JIS 10K với các cấp áp suất khác, giúp bạn lựa chọn thiết bị chính xác cho hệ thống.

Tiêu Chuẩn JIS 10K Là Gì?

JIS 10K là cấp áp suất danh nghĩa thuộc hệ tiêu chuẩn công nghiệp Nhật Bản (Japanese Industrial Standards - JIS). Ký hiệu này xác định quy cách kết nối, kích thước hình học và khả năng chịu áp của mặt bích, van công nghiệp cùng các thiết bị đường ống tương thích.

Về mặt khái niệm, chữ K đại diện cho đơn vị kgf/cm². Do đó, 10K chỉ mức áp suất làm việc danh nghĩa là 10 kgf/cm² (tương đương khoảng 10 bar hoặc 1.0 MPa) ở nhiệt độ phòng chuẩn.

Lưu ý kỹ thuật: Không nên coi “JIS 10K = áp suất cố định 10 bar” trong mọi điều kiện vận hành. Khả năng chịu áp thực tế của hệ thống chịu ảnh hưởng trực tiếp bởi:

1. Nhiệt độ vận hành: Khi nhiệt độ lưu chất tăng cao, áp suất làm việc cho phép của mặt bích/van sẽ giảm xuống (quy định trong biểu đồ Pressure-Temperature Rating của JIS B 2220).

2. Vật liệu chế tạo: Cùng Tiêu Chuẩn Japanese Industrial Standards 10K, mặt bích làm bằng thép inox (SCS13/SCS14) hay thép carbon (SS400) sẽ có đường áp suất - nhiệt độ khác biệt so với gang đúc (FC200/FCD450).

JIS 10K Được Sử Dụng Trong Những Sản Phẩm Nào?

Ký hiệu JIS 10K không chỉ đơn thuần là thước đo áp suất mà còn định hình chuẩn lắp lẫn cơ khí giữa các thiết bị trên tuyến ống. Các dòng sản phẩm ứng dụng tiêu chuẩn này bao gồm:

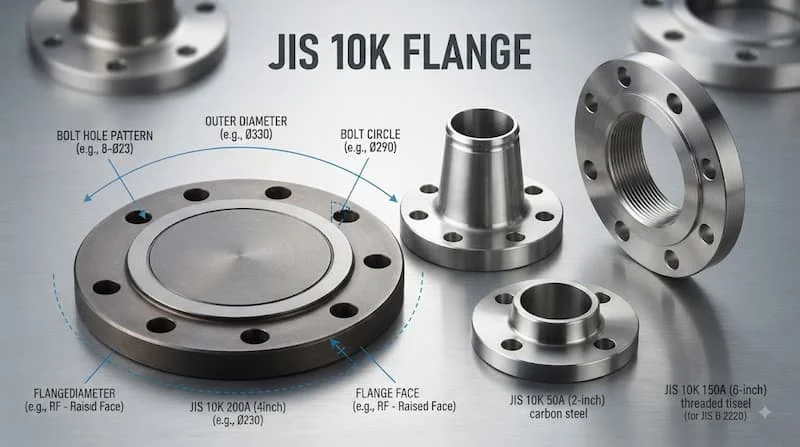

• Mặt bích JIS 10K: Mặt bích rỗng (Slip-On, Welding Neck) và mặt bích mù (Blind Flange).

• Van công nghiệp kết nối bích: Van bướm, van cổng (van chặn), van bi, van một chiều, van cầu và van giảm áp JIS 10K.

• Phụ kiện đường ống: Đệm làm kín (gasket), khớp nối mềm cao su, khớp nối chống rung inox kết nối JIS 10K.

• Thiết bị công nghiệp: Đầu ra/vào của máy bơm công nghiệp, bình tích áp, đồng hồ đo lưu lượng, cảm biến nhiệt độ dùng mặt bích.

Đảm bảo đồng bộ Tiêu Chuẩn Japanese Industrial Standards 10K trên toàn bộ chuỗi thiết bị giúp các mặt bích, van và van một chiều giáp nối chính xác, tránh lệch tâm lỗ bulông hay gãy đệm đệm kín.

Các Thông Số Quan Trọng Của Mặt Bích JIS 10K

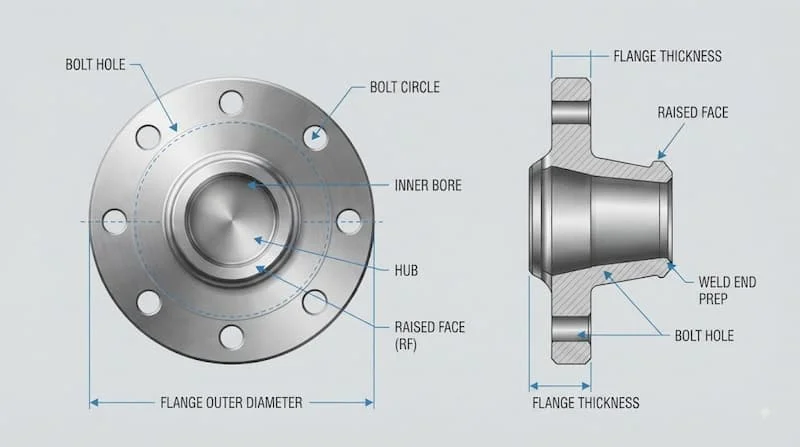

Để kiểm tra cơ tính cũng như khả năng lắp lẫn của mặt bích JIS 10K, kỹ sư vận hành cần nắm rõ các thông số kỹ thuật cốt lõi theo tiêu chuẩn JIS B 2220:

Bảng Kích Thước Mặt Bích JIS 10K Theo DN

Bảng tra cứu thông số kích thước chuẩn cho dòng mặt bích JIS 10K (Theo chuẩn JIS B 2220):

JIS 10K Khác JIS 5K Và JIS 16K Như Thế Nào?

Ba chuẩn mặt bích JIS 5K, JIS 10K và JIS 16K được thiết kế cho các phân khúc áp suất khác nhau. Việc so sánh chi tiết giúp tránh nhầm lẫn khi nâng cấp hoặc sửa chữa tuyến ống:

Tại sao không thể kết nối lẫn nhau?

Dù có cùng đường kính danh nghĩa (ví dụ cùng là DN100), mặt bích JIS 5K, 10K và 16K có đường kính vòng tâm lỗ bulông (PCD), độ dày bích và kích thước lỗ bulông hoàn toàn khác nhau. Do đó, bạn không thể xỏ vừa bulông hay ép chặt mặt bích khác cấp áp suất.

JIS 10K Có Giống Tiêu Chuẩn ANSI Class 150 Không?

Một sai lầm kỹ thuật phổ biến là mặc định mặt bích JIS 10K và ANSI Class 150 (chuẩn Mỹ) có thể kết nối trực tiếp vì mức chịu áp gần tương đương nhau (khoảng 10-16 bar).

Thực tế, đây là hai hệ tiêu chuẩn độc lập và KHÔNG thể ghép nối trực tiếp:

1. Khác biệt về PCD: Đường kính vòng tâm lỗ bulông của hai chuẩn khác nhau. Bulông xỏ qua sẽ bị lệch, gây cong chéo góc hoặc không xỏ qua được.

2. Hệ đo lường: JIS dùng hệ Mét (mm), ANSI dùng hệ Inch.

3. Quy cách lỗ bulông: Lỗ đường kính trên bích ANSI Class 150 rộng hơn và dùng bulông ren inch, trong khi JIS dùng bulông ren mét.

Kết luận: Muốn kết nối hai tuyến ống JIS 10K và ANSI Class 150, bạn bắt buộc phải dùng mặt bích chuyển đổi hoặc khớp nối mềm mặt bích đa tiêu chuẩn.

JIS 10K Được Ứng Dụng Ở Đâu?

Nhờ khả năng chịu áp lực vừa phải và quy cách thiết kế tối ưu, tiêu chuẩn JIS 10K xuất hiện trong hầu hết các hạ tầng kỹ thuật:

• Hệ thống cấp thoát nước đô thị & tòa nhà: Đường ống dẫn nước sạch, trạm bơm nước thải.

• Hệ thống HVAC: Đường ống chiller, nước làm mát (cooling tower), hệ thống điều hòa không khí trung tâm.

• Nhà máy công nghiệp: Nhà máy chế biến thực phẩm, dệt nhuộm, sản xuất giấy, hóa chất nhẹ.

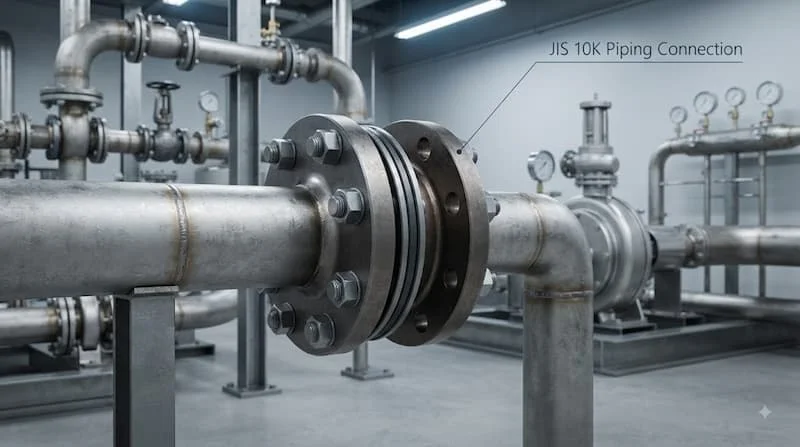

• Đường ống bơm công nghiệp: Điển hình là cụm kết nối: Máy bơm → Khớp nối chống rung → Van một chiều JIS 10K → Van cổng JIS 10K → Đường ống chính.

Sai Lầm Thường Gặp Khi Lựa Chọn JIS 10K

1. Cho rằng "10K" luôn vận hành ở 10 bar: Khi nhiệt độ môi chất vượt 100°C, áp suất tối đa cho phép sẽ suy giảm. Nếu chọn bích gang JIS 10K cho hơi nóng 180°C ở 10 bar, nguy cơ nứt vỡ bích là rất cao.

2. Chỉ chọn thiết bị theo đường kính DN: Bỏ qua thông số PCD và tiêu chuẩn bích khiến thiết bị van/mặt bích mua về không thể bắt cắm vào tuyến ống có sẵn.

3. Nhầm lẫn giữa JIS 10K và ANSI Class 150: Mua van ANSI 150 về thay thế cho hệ thống mặt bích JIS 10K dẫn đến lệch lỗ bulông, buộc phải cắt hàn lại mặt bích tốn kém thời gian.

4. Bỏ qua vật liệu chế tạo: Dùng mặt bích thép carbon cho lưu chất hóa chất ăn mòn làm bích nhanh chóng bị thủng, gây thất thoát môi chất.

Cách Kiểm Tra Một Mặt Bích Có Đúng JIS 10K Hay Không?

Khi tiếp nhận vật tư tại công trường, bạn có thể thực hiện kiểm tra nhanh theo quy trình kiểm tra dưới đây:

• Xác định kích thước DN ống (VD: đo đường kính trong hoặc xem nhãn).

• Đọc ký hiệu đúc/khắc mờ trên thân bích.

• Đo đường kính ngoài mặt bích (D) bằng thước kẹp/thước dây.

• Đo khoảng cách PCD (C) từ tâm lỗ bulông này sang tâm lỗ đối diện.

• Đếm tổng số lượng lỗ bulông (n).

• Đo đường kính lỗ bulông (d).

• Đo độ dày mặt bích (t).

• Xác định kiểu bề mặt làm kín (FF, RF hay RTJ).

• Xác định vật liệu (Gang, Thép carbon, Inox 304, Inox 316).

• Đối chiếu các số đo thu được với Bảng kích thước JIS 10K ở trên.

Cách Chọn Van JIS 10K Phù Hợp Hệ Thống

Trình tự 8 bước chuẩn kỹ thuật để chọn mua van kết nối tiêu chuẩn JIS 10K:

1. Xác định đường kính danh nghĩa (DN) của đường ống cần lắp van.

2. Xác định chính xác tiêu chuẩn kết nối mặt bích là JIS 10K.

3. Xác định môi chất lưu thông (Nước sạch, nước thải, hơi nóng, hóa chất, dầu...).

4. Xác định áp suất làm việc thực tế của hệ thống.

5. Xác định nhiệt độ vận hành cực đại.

6. Lựa chọn vật liệu thân van (Gang FC/FCD, Thép WCB, Inox SCS13/SCS14).

7. Chọn dạng van phù hợp chức năng (Van bướm cho đóng/mở nhanh, van cổng cho điều tiết dòng chảy thẳng, van một chiều chống chảy ngược...).

8. Tra cứu catalogue của nhà sản xuất để đối chiếu thông số chiều dài thân van (Face to Face) và trọng lượng.

Câu Hỏi Thường Gặp Về Tiêu Chuẩn JIS 10K (FAQ)

1. JIS 10K là gì?

JIS 10K là cấp áp suất danh nghĩa 10 kgf/cm² thuộc hệ tiêu chuẩn công nghiệp Nhật Bản, dùng để quy định kích thước bích và khả năng chịu lực của thiết bị đường ống.

2. Tiêu chuẩn jis 10k có phải luôn chịu được áp lực 10 bar không?

Không hoàn toàn. Áp suất chịu đựng thực tế phụ thuộc vào nhiệt độ môi chất và vật liệu chế tạo thiết bị (áp suất giảm khi nhiệt độ tăng).

3. JIS 10K có lắp vừa mặt bích ANSI Class 150 không?

Không. Mặc dù áp suất tương đương nhưng hai chuẩn này khác nhau về PCD, quy cách lỗ bulông và đường kính ngoài.

4. Mặt bích JIS 10K có những chất liệu nào?

Mặt bích JIS 10K được chế tạo phổ biến từ thép carbon (SS400, A105), inox (SUS304, SUS316), gang (FC200, FCD450) và nhựa (PVC, UPVC).

5. Làm sao chọn van JIS 10K chuẩn nhất cho hệ thống?

Bạn cần xác định đồng thời 5 yếu tố: Kích thước DN, tiêu chuẩn bích JIS 10K, áp suất/nhiệt độ vận hành, tính chất môi chất và loại van cần dùng.

Hiểu Đúng Tiêu Chuẩn JIS 10K Để Chọn Đúng Thiết Bị Đường Ống

Hiểu đúng về tiêu chuẩn JIS 10K giúp kỹ sư và nhà thầu chủ động trong khâu bóc tách vật tư, hạn chế tối đa rủi ro mua sai quy cách gây lãng phí chi phí và kéo dài tiến độ thi công. Hãy ghi nhớ 4 điểm cốt lõi:

1. JIS 10K là cấp áp suất danh nghĩa (10 kgf/cm² ở nhiệt độ chuẩn).

2. Đồng bộ DN và tiêu chuẩn bích là điều kiện bắt buộc để lắp ghép vừa vặn.

3. KHÔNG thay thế trực tiếp bích JIS 10K bằng bích JIS 5K, 16K hay ANSI Class 150.

4. Lựa chọn vật liệu phù hợp với nhiệt độ và hóa tính của môi chất.
