Lúp Bê 1 Chiều Là Gì? Cấu Tạo, Nguyên Lý & Cách Lựa Chọn Chuẩn Kỹ Thuật

Meta Description: Khám phá chi tiết lúp bê 1 chiều (van chân máy bơm): cấu tạo, nguyên lý hoạt động, phân loại vật liệu, cách chọn và quy trình lắp đặt chống tụt nước hiệu quả.

Trong vận hành hệ thống máy bơm nước công nghiệp lẫn dân dụng, sự cố tụt nước đường ống hút luôn là nỗi lo gây gián đoạn công việc, thậm chí làm cháy phớt và hỏng động cơ bơm khi chạy khô. Để giải quyết triệt me vấn đề này, các kỹ sư luôn ưu tiên lắp đặt một phụ kiện nhỏ nhưng mang tính quyết định: van chân máy bơm.

Sở hữu khả năng giữ cột nước cố định và ngăn ngừa rác cặn đi vào máy bơm, van lúp bê chính là "lá chắn" bảo vệ toàn bộ tuyến ống. Tuy nhiên, việc hiểu sai về cấu tạo, chọn nhầm vật liệu hay lắp đặt ngược chiều vẫn diễn ra thường xuyên tại các công trình. Bài viết này sẽ phân tích toàn diện từ lý thuyết đến thực tế, giúp bạn lựa chọn và vận hành thiết bị một cách chuẩn xác nhất.

Lúp Bê 1 Chiều Là Gì?

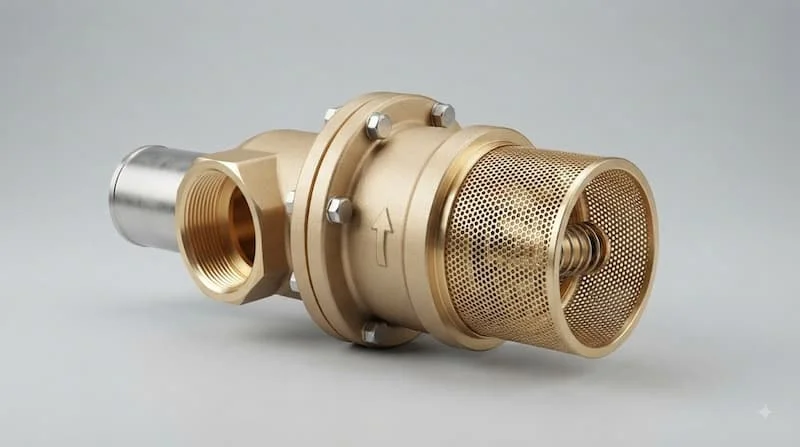

Lúp bê 1 chiều (còn gọi là van chân, rọ bơm, rọ hút hay van lúp bê) là một loại van đặc biệt được lắp đặt ở vị trí thấp nhất của đường ống hút (đầu hút máy bơm). Thiết bị này có chức năng chính là chỉ cho phép chất lỏng chảy theo một chiều từ nguồn nước đi vào đường ống khi máy bơm vận hành, đồng thời đóng chặt để ngăn dòng chảy ngược khi máy bơm dừng hoạt động.

Điểm khác biệt cốt lõi giữa van chân máy bơm và các loại van một chiều thông thường nằm ở sự kết hợp tích hợp giữa cơ cấu van một chiều và bộ phận lưới lọc rác ở đầu vào. Nhờ thiết kế kép này, thiết bị vừa giữ cho đường ống luôn đầy nước (không bị tụt áp hoặc mất nước mồi), vừa bảo vệ cánh quạt máy bơm khỏi các dị vật như sỏi, rác thải, bùn đất.

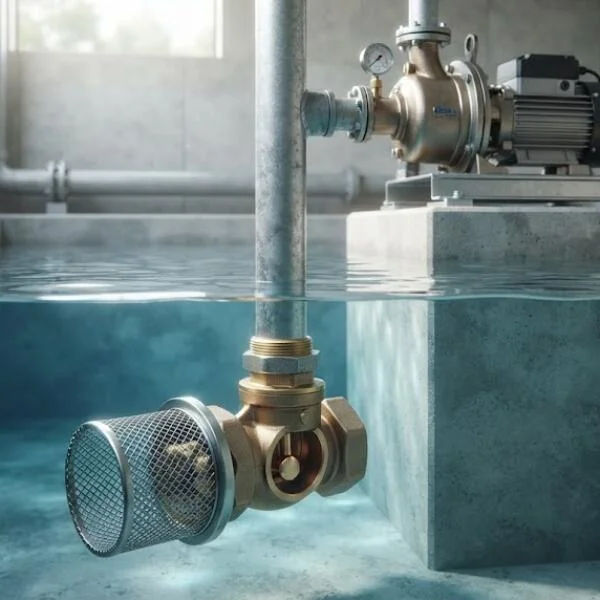

Cấu Tạo Của van chân máy bơm

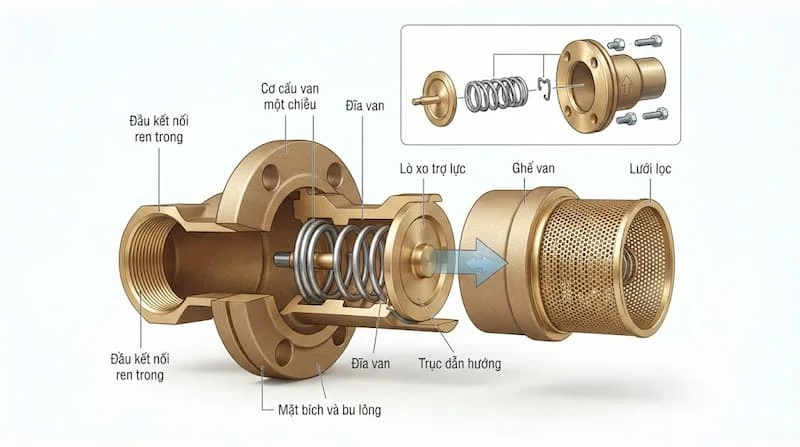

Một sản phẩm van chân máy bơm tiêu chuẩn thường được hoàn thiện khép kín với 4 bộ phận chính, đảm bảo khả năng vận hành liên tục trong môi trường ngâm nước:

• 1. Thân van: Là phần vỏ chịu lực bên ngoài, chế tạo từ các vật liệu như đồng, gang, inox hoặc nhựa (PVC, PPR). Thân van có nhiệm vụ bảo vệ cơ cấu đóng mở bên trong và kết nối với hệ thống đường ống.

• 2. Bộ phận đóng mở một chiều: Gồm đĩa van, lò xo (tùy dòng) và trục van. Khi có lực hút, đĩa van nâng lên cho nước đi qua. Khi bơm dừng, trọng lượng đĩa van kết hợp với áp lực nước đè ngược xuống giúp đĩa van áp sát vào đế van, đóng kín đường ống.

• 3. Lưới lọc rác: Được gắn ở phần đáy/đầu hút của lúp bê, làm từ lưới inox hoặc nhựa đục lỗ. Lưới lọc có mật độ mắt lưới vừa đủ để cho nước lưu thông tốt nhưng giữ lại rác lớn, lá cây, sỏi đá.

• 4. Đầu kết nối: Thiết kế dạng ren trong/ren ngoài hoặc mặt bích theo các tiêu chuẩn (BS, ANSI, JIS), giúp kết nối kín khít với đường ống hút.

Nguyên Lý Hoạt Động Của van chân máy bơm

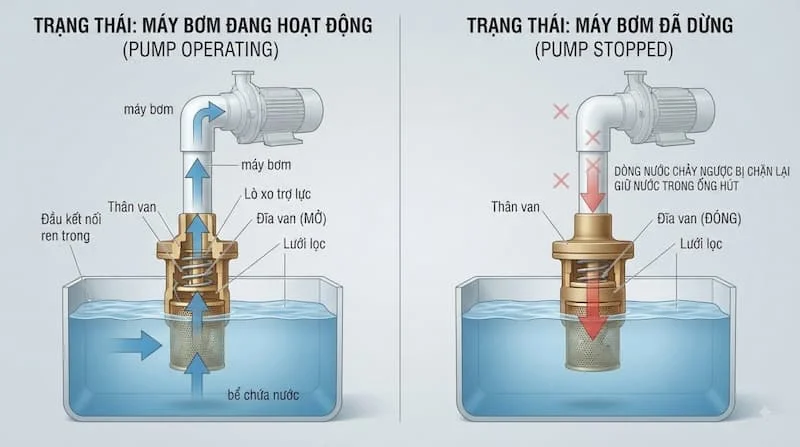

Nguyên lý hoạt động của van chân máy bơm dựa hoàn toàn vào sự chênh lệch áp suất cơ học sinh ra trong quá trình vận hành của máy bơm nước:

Trạng Thái 1: Khi Máy Bơm Vận Hành (Mở Van)

• Động cơ máy bơm khởi động, tạo ra một vùng áp suất âm (lực hút) bên trong đường ống hút.

• Áp lực nước từ bên ngoài bể chứa đẩy bung đĩa van đi lên (hoặc nén lò xo lại).

• Chất lỏng đi qua lưới lọc, vượt qua khoang van và đi thẳng vào đường ống lên máy bơm.

Trạng Thái 2: Khi Máy Bơm Ngừng Hoạt Động (Đóng Van)

• Lực hút biến mất, áp lực cột nước đứng trong đường ống dồn ngược trở xuống.

• Áp lực dòng chảy ngược kết hợp với trọng lực đĩa van đẩy đĩa van dốc ngược về vị trí ban đầu, đóng chặt vào mặt đế làm kín.

• Toàn bộ cột chất lỏng trong đường ống hút được giữ nguyên, giúp duy trì trạng thái chứa nước sẵn sàng cho lần vận hành kế tiếp.

Vì sao nguyên lý này quan trọng? Nếu không có cơ chế giữ nước của van lúp bê, mỗi lần tắt máy, nước trong ống hút sẽ chảy ngược hoàn toàn về bể. Máy bơm sẽ rơi vào tình trạng "chạy khô", phát nhiệt gây cháy phớt, kẹt cánh quạt và hư hỏng động cơ.

Van chân máy bơm Có Những Loại Nào?

Để đáp ứng đa dạng yêu cầu kỹ thuật từ dân dụng đến công nghiệp hóa chất, van chân máy bơm được phân loại theo nhiều tiêu chí kỹ thuật:

1. Phân Loại Theo Vật Liệu

• Lúp bê nhựa (uPVC, PPR, HDPE): Giá thành rẻ, chống ăn mòn hóa chất tốt, nhẹ, thích hợp cho hệ thống tưới tiêu nông nghiệp, giếng khoan dân dụng hoặc xử lý nước thải loãng.

• Lúp bê đồng: Kín khít cao, chống gỉ sét trong môi trường nước sạch sinh hoạt, thường dùng cho các kích thước đường ống nhỏ từ DN15 đến DN50.

• Lúp bê gang: Chịu lực va đập cơ học tốt, độ bền cao, chuyên dùng cho các hạ tầng cấp thoát nước đô thị và công nghiệp từ DN50 trở lên.

• Lúp bê inox (304, 316): Khả năng chống ăn mòn axit/kiềm vượt trội, chịu nhiệt độ và áp suất cao, tối ưu cho ngành hóa chất, thực phẩm, nước biển.

2. Phân Loại Theo Kiểu Kết Nối

• Kết nối ren: Dễ thao tác, lắp ráp nhanh, phổ biến ở các dòng van kích thước nhỏ từ DN15 đến DN50.

• Kết nối mặt bích: Độ chắc chắn cao, chịu áp lực lớn, chống rò rỉ vượt trội, áp dụng cho đường ống lớn từ DN50 trở lên.

3. Các Kích Thước Phổ Biến

Thiết bị được sản xuất theo danh mục đường kính chuẩn: DN15 (21mm), DN20 (27mm), DN25 (34mm), DN32 (42mm), DN40 (49mm), DN50 (60mm), DN65 (75mm), DN80 (90mm), DN100 (114mm)...

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn van chân máy bơm

Khi tra cứu catalogue vật tư, kỹ sư cần đối chiếu bảng thông số kỹ thuật chuẩn dưới đây để tránh chọn sai quy cách:

So Sánh van chân máy bơm Với Van Một Chiều

Nhiều người thường nhầm lẫn giữa van lúp bê và van một chiều thông thường. Bảng so sánh dưới đây sẽ làm rõ sự khác biệt kỹ thuật:

Van chân máy bơm Được Sử Dụng Ở Đâu?

Nhờ khả năng vận hành tự động và độ tin cậy cao, van chân máy bơm có mặt trong đa dạng lĩnh vực:

1. Hệ Thống Máy Bơm Nước Dân Dụng

Lắp ở đầu ống hút giếng khoan, giếng đào, bể ngầm gia đình để giữ nước mồi cho máy bơm chân không, máy bơm bán chân không.

2. Trạm Bơm Tưới Tiêu Nông Nghiệp

Đặt tại các kênh, sông, hồ thủy lợi để hút nước tưới cho đồng ruộng, vườn cây ăn trái. Lưới lọc giúp ngăn lục bình, cỏ dại và rác thải nông nghiệp.

3. Hệ Thống Cấp Nước & Xử Lý Nước Thải Công Nghiệp

Ứng dụng trong các tháp làm mát, bể chứa nước PCCC, hệ thống xử lý nước thải công nghiệp.

4. Ngành Khai Thác Mỏ & Hàng Hải

Hút nước hố mỏ, bơm nước mặn trên tàu biển hoặc giàn khoan ngoài khơi (yêu cầu lúp bê inox 316).

Những Sai Lầm Thường Gặp Khi Lắp van chân máy bơm

Tránh các sai sót phổ biến dưới đây để hệ thống vận hành trơn tru và kéo dài tuổi thọ thiết bị:

1. Chọn kích thước nhỏ hơn đường ống hút: Tạo ra hiện tượng thắt nút cổ chai, làm gia tăng tổn thất áp suất và giảm lưu lượng hút của máy bơm.

2. Lắp đặt quá gần đáy bể: Lúp bê đặt quá sát đáy bùn sẽ hút bùn cát làm kẹt đĩa van, gây hở van và tụt nước mồi.

3. Lắp ngược chiều dòng chảy: Mặc dù lúp bê thường lắp đứng, nhưng việc vặn ngược đầu kết nối khiến van không thể mở khi bơm hút.

4. Bỏ qua việc vệ sinh lưới lọc: Sau thời gian sử dụng, rác bám kín lưới lọc làm máy bơm bị xâm thực, gây tiếng ồn lớn và nứt cánh quạt.

5. Sử dụng lúp bê nhựa cho môi trường áp lực cao: Dẫn đến nứt vỡ rọ bơm khi áp lực cột nước dồn ngược về quá mạnh.

Cách Chọn van chân máy bơm Phù Hợp

Hãy thực hiện theo các bước kiểm tra kỹ thuật dưới đây trước khi đưa ra quyết định mua hàng:

• Xác định đường kính ống hút: Chọn lúp bê có kích thước bằng chính xác kích thước ống hút.

• Xác định kiểu kết nối: Chọn nối ren cho ống nhỏ (từ DN50 trở xuống), nối mặt bích cho ống lớn (từ DN50 trở lên).

• Đánh giá chất lượng nguồn nước:

  • Nước sạch sinh hoạt: Chọn lúp bê đồng hoặc inox 304.

  • Nước sông, hồ có rác: Chọn lúp bê gang có rọ lọc mắt lớn.

  • Nước biển, hóa chất: Chọn lúp bê inox 316 hoặc nhựa UPVC chất lượng cao.

• Tính toán độ cao cột áp (Áp suất): Chọn cấp áp lực PN10 hay PN16 tùy thuộc độ sâu của bể và chiều cao cột nước.

• Kiểm tra catalogue nhà sản xuất: Đảm bảo lưu lượng định mức qua van không bị thắt hẹp.

Lưu Ý Khi Lắp Đặt Và Bảo Dưỡng van chân máy bơm

Để đảm bảo van chân làm kín 100% và không bị rò rỉ nước, bạn cần tuân thủ quy trình kỹ thuật sau:

Hướng Dẫn Lắp Đặt

• Khoảng cách lắp đặt: Đặt lúp bê cách đáy bể tối thiểu 0.5m đến 1m để tránh hút bùn đất.

• Làm sạch đường ống: Tẩy sạch bavia, phoi tiện và rác bám trong lòng ống trước khi đấu nối.

• Sử dụng vật liệu làm kín: Quấn băng tan (cao su non) kín các vòng ren đối với van ren, hoặc dùng gioăng cao su/teflon chèn giữa 2 mặt bích.

• Siết lực vừa đủ: Siết đều tay các bu-lông mặt bích theo hình đối xứng để tránh làm lệch mặt van gây hở đĩa.

Quy Trình Bảo Dưỡng Định Kỳ

• Kiểm tra lưới lọc (3–6 tháng/lần): Kéo tuyến ống lên để loại bỏ rác rưởi, rong rêu bám ngoài rọ lọc.

• Kiểm tra đĩa van: Vệ sinh cát sạn bám ở mặt tiếp xúc giữa đĩa van và đế van, đảm bảo độ kín khít tuyệt đối.

Câu Hỏi Thường Gặp Về van chân máy bơm (FAQ)

Lúp bê 1 chiều dùng để làm gì?

Lúp bê 1 chiều được lắp ở đầu đường ống hút của máy bơm nhằm duy trì cột nước mồi không bị chảy ngược về bể chứa khi tắt máy, đồng thời ngăn rác thải đi vào làm hỏng cánh quạt bơm.

Lúp bê 1 chiều có giống van một chiều không?

Cả hai đều ngăn dòng chảy ngược. Tuy nhiên, lúp bê chỉ lắp ở đầu hút dưới đáy nước và tích hợp sẵn lưới lọc rác, còn van một chiều thông thường có thể lắp ở bất kỳ vị trí nào trên đường ống và không có lưới lọc.

Tại sao máy bơm bị tụt nước mặc dù đã lắp lúp bê?

Nguyên nhân thường do đĩa van lúp bê bị hở (bị rác hoặc cát kẹt vào gờ làm kín), gioăng cao su bị lão hóa, hoặc mối nối ren/mặt bích giữa lúp bê và đường ống bị hở khí.

Lúp bê 1 chiều có những kích thước nào?

Sản phẩm có đầy đủ các kích thước tiêu chuẩn từ nhỏ như DN15, DN20, DN25, DN32, DN40, DN50 (dùng ren) cho đến các cỡ lớn DN65, DN80, DN100, DN150, DN200 trở lên (dùng mặt bích).

Bao lâu nên vệ sinh van chân máy bơm?

Tùy thuộc vào độ sạch của nguồn nước. Với nước ao hồ nhiều rác nên kiểm tra 1–2 tháng/lần; với nước sạch bể ngầm có thể bảo dưỡng 6 tháng đến 1 năm/lần.

Kết Luận: van chân máy bơm – Lựa Chọn Cần Thiết Cho Đường Ống Hút

Có thể khẳng định, van chân máy bơm là phụ kiện không thể thay thế giúp hệ thống máy bơm vận hành ổn định, an toàn và liên tục. Chọn đúng kích thước, vật liệu và cấp áp lực cho van chân không chỉ chống tụt nước mồi hiệu quả mà còn ngăn ngừa nguy cơ hư hỏng động cơ đắt tiền.
