Van 1 Chiều Ty Là Gì? Cấu Tạo, Phân Loại Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Một hệ thống bơm hoạt động bình thường nhưng khi bơm dừng, dòng chất lỏng quay ngược về phía bơm. Hiện tượng này có thể gây tụt áp, ảnh hưởng thiết bị và trong một số hệ thống còn tạo nguy cơ va đập thủy lực nghiêm trọng.

Để giải quyết triệt để vấn đề này, van 1 chiều ty ra đời như một thiết bị bảo vệ cốt lõi, cho phép môi chất đi theo một hướng duy nhất và hạn chế tối đa dòng chảy ngược.

Bài viết này sẽ cung cấp cái nhìn chuyên sâu về van 1 chiều ty, giúp bạn nắm rõ:

• Cấu tạo và nguyên lý hoạt động

• Các dạng phổ biến trên thị trường

• Thông số kỹ thuật quan trọng

• Tiêu chí lựa chọn và các lỗi lắp đặt thường gặp

Kiến thức nền

Van 1 chiều ty là gì?

Van 1 chiều ty là loại van một chiều sử dụng cơ cấu đĩa/lá van và ty dẫn hướng để kiểm soát dòng chảy theo một hướng, tự động đóng khi xuất hiện dòng chảy ngược. Tùy thiết kế, van có thể được chế tạo bằng inox, gang, thép hoặc vật liệu khác và sử dụng kiểu kết nối ren hoặc mặt bích.

Van 1 chiều ty khác gì van 1 chiều thông thường?

“Van một chiều” là nhóm sản phẩm lớn bao gồm nhiều cơ cấu khác nhau (như lá lật, dạng bi, lò xo). Trong khi đó, thuật ngữ van 1 chiều ty mô tả cấu tạo hoặc cơ cấu ty dẫn hướng bên trong của dòng van đó.

Lưu ý quan trọng: Cần phân biệt rõ “ty” là mô tả cơ cấu kỹ thuật của van, tránh nhầm lẫn với “TY” là tên thương hiệu (ví dụ các dòng van uPVC của thương hiệu TY phổ biến trên thị trường).

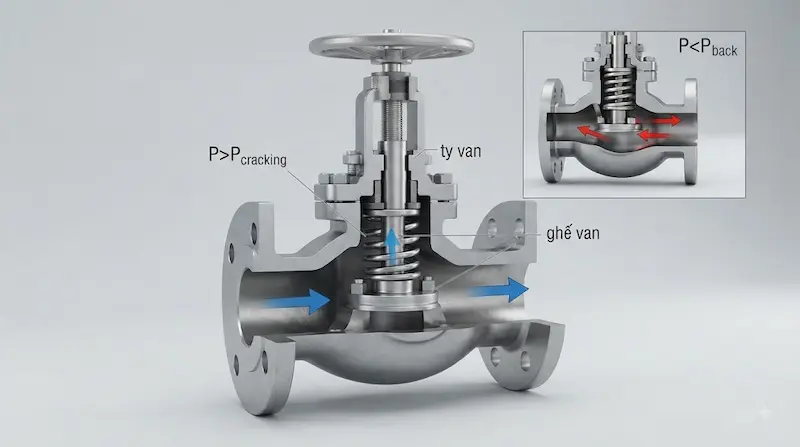

Cấu tạo và nguyên lý hoạt động của van 1 chiều ty

Cấu tạo và nguyên lý hoạt động của van 1 chiều ty

Cấu tạo chi tiết

Một thiết bị tiêu chuẩn thường bao gồm các bộ phận chính:

• Thân van: Chứa đựng các chi tiết bên trong, chịu áp lực trực tiếp từ dòng chảy.

• Ty van/ty dẫn hướng: Định tâm và giữ quỹ đạo di chuyển của đĩa van luôn chuẩn xác.

• Đĩa hoặc lá van: Bộ phận trực tiếp đóng/mở dòng chảy.

• Ghế van: Bề mặt tiếp xúc kín khít với đĩa van khi đóng.

• Lò xo (tùy thiết kế): Hỗ trợ đĩa van phản hồi nhanh chóng.

• Gioăng làm kín: Ngăn chặn rò rỉ môi chất ra bên ngoài.

• Nắp van: Giúp dễ dàng kiểm tra, bảo trì bên trong đối với dòng van cỡ lớn.

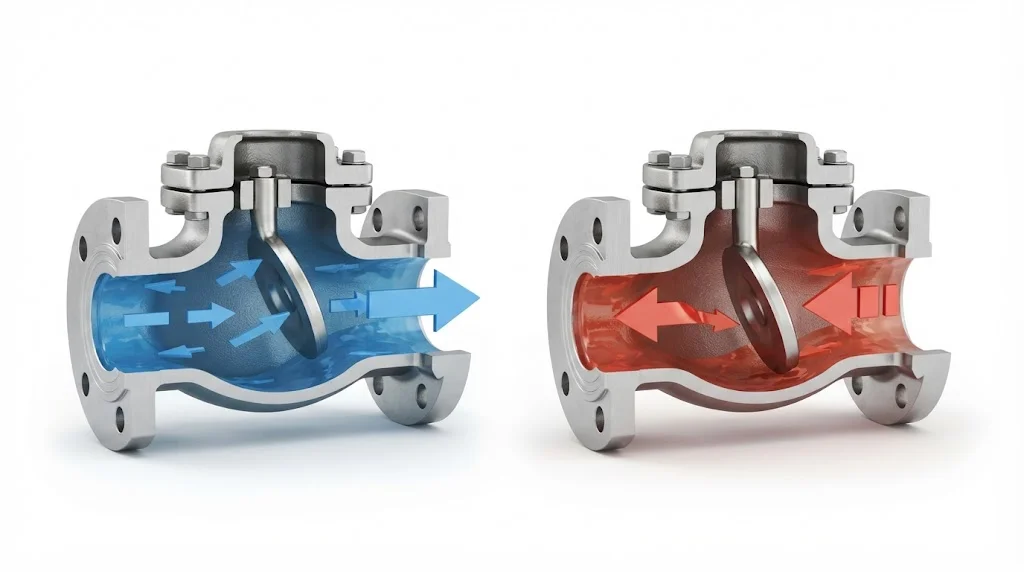

Nguyên lý hoạt động

• Khi dòng chảy đúng chiều: Áp lực môi chất tác động mạnh mẽ lên bộ phận đóng mở, thắng lực cản của lò xo hoặc trọng lực, đẩy đĩa/lá van dịch chuyển để tạo đường lưu thông thoáng.

• Khi dòng chảy đảo chiều: Chênh áp thay đổi đột ngột, bộ phận đóng mở nhanh chóng dịch chuyển trở về vị trí đóng nhờ trọng lực, lực lò xo hoặc dòng ngược, qua đó hạn chế hoàn toàn dòng chảy ngược.

Lưu ý chuyên gia: Van một chiều không phải là van điều tiết lưu lượng chủ động. Chức năng cốt lõi của thiết bị này là kiểm soát hướng đi của dòng chất lỏng hoặc khí.

Phân tích chuyên sâu

Các loại van 1 chiều ty phổ biến

Trên thị trường công nghiệp hiện nay, dòng sản phẩm này được chia thành các nhóm chính sau:

Van một chiều ty dạng đĩa: Đĩa van di chuyển tịnh tiến dọc theo trục ty. Phù hợp với hệ thống nước sạch, khí nén yêu cầu độ kín cao.

Van một chiều ty dạng lá lật: Lá van xoay quanh một trục bản lề khi dòng chảy thay đổi. Một số dòng công nghiệp cao cấp được mô tả là van một chiều ty trong – lá lật (swing check valve), tối ưu hóa lưu lượng cho đường ống lớn.

Van một chiều ty có lò xo: Tích hợp lò xo giúp đĩa van đóng cực nhanh, giảm thiểu hiện tượng búa nước nhưng có thể gây ra tổn thất áp suất nhỏ.

Van một chiều ty trong bằng inox: Chế tạo từ SUS304 hoặc SUS316, đáp ứng các tiêu chuẩn khắt khe về chống ăn mòn trong hóa chất, thực phẩm và hệ thống vi sinh.

Thông số kỹ thuật cần quan tâm khi chọn van 1 chiều

Việc lựa chọn sai thông số kỹ thuật có thể khiến hệ thống sụt áp hoặc hư hỏng thiết bị nghiêm trọng. Bạn cần đặc biệt lưu ý:

• DN (Kích thước danh nghĩa): Phải tương thích tuyệt đối với đường kính ống (ví dụ DN25, DN50, DN100...).

• Áp suất làm việc (PN): Đảm bảo van chịu được áp suất tối đa và áp suất thử nghiệm của toàn hệ thống.

• Nhiệt độ làm việc: Cực kỳ quan trọng khi ứng dụng cho nước nóng, hơi lò hơi hoặc dầu truyền nhiệt.

• Vật liệu chế tạo: Cân nhắc giữa gang (hệ thống thông thường), inox (chống ăn mòn) hay nhựa uPVC (hóa chất nhẹ).

• Kiểu kết nối: Lựa chọn dạng ren (cho ống nhỏ) hoặc mặt bích (cho ống lớn, áp lực cao).

• Môi chất sử dụng: Xác định rõ chất lỏng, khí, hơi hay hóa chất để chọn vật liệu gioăng và thân van thích hợp.

So sánh van 1 chiều với các loại van một chiều khác

Nhận định: Không có một loại van nào là tối ưu cho mọi trường hợp. Lựa chọn chính xác luôn phụ thuộc vào lưu lượng, đặc tính môi chất, áp suất vận hành và yêu cầu chống dòng ngược của từng dự án cụ thể.

Tại sao van 1 chiều có thể bị kêu, rung hoặc rò rỉ?

Trong quá trình vận hành thực tế, hiện tượng lỗi phát sinh thường xuất phát từ những nguyên nhân sau:

• Chọn sai kích thước hoặc lưu lượng dòng chảy không ổn định gây ra hiện tượng chattering (van liên tục đóng mở nhanh gây tiếng kêu lạch cạch).

• Lắp đặt ngược chiều mũi tên chỉ dẫn dòng chảy.

• Cặn bẩn bám kẹt tại bề mặt ghế van khiến đĩa không đóng kín được.

• Gioăng làm kín bị lão hóa hoặc ty/đĩa bị kẹt do ma sát lâu ngày.

• Sử dụng sai vật liệu van so với tính chất hóa học của môi chất.

Ứng dụng thực tế

Van 1 chiều được dùng ở đâu?

Nhờ đặc tính kỹ thuật ổn định, thiết bị này hiện diện trong nhiều hệ thống công nghiệp và dân dụng:

• Hệ thống cấp nước: Ngăn chặn tuyệt đối dòng nước sạch quay ngược lại bồn chứa hoặc máy bơm khi ngừng hoạt động.

• Hệ thống bơm công nghiệp: Lắp đặt ở tuyến ống đẩy của trạm bơm để bảo vệ cánh quạt bơm khỏi tác động quay ngược chiều.

• Hệ thống HVAC: Kiểm soát dòng chảy trong hệ thống chiller, ống nước giải nhiệt tòa nhà.

• Đường ống công nghệ và hóa chất nhẹ: Các dòng van inox đóng vai trò bảo vệ thiết bị đo lường và van điều khiển phía trước.

Những sai lầm thường gặp khi chọn và lắp van 1 chiều

Các thiết bị bảo vệ đường ống liên quan cần được đồng bộ đúng chuẩn kỹ thuật để tránh hiện tượng búa nước gây phá hủy hệ thống ống dẫn.

Hướng dẫn / Checklist

Cách chọn van 1 chiều phù hợp

Để đảm bảo hiệu suất vận hành lâu dài, hãy tuân thủ quy trình 6 bước chuyên gia sau:

Bước 1: Xác định môi chất (Nước sạch, nước thải, khí nén, hơi hay hóa chất?)

Bước 2: Xác định kích thước DN (Đường kính danh nghĩa của đường ống là bao nhiêu?)

Bước 3: Xác định áp suất (Áp suất làm việc thường trực và áp suất tối đa của hệ thống là bao nhiêu?)

Bước 4: Xác định nhiệt độ (Môi chất có nhiệt độ cao hay nằm trong giới hạn tiêu chuẩn?)

Bước 5: Chọn vật liệu (Gang, thép, inox hay nhựa uPVC?)

Bước 6: Chọn kiểu kết nối (Ren hay mặt bích để đảm bảo độ chắc chắn?)

Nếu bạn chưa chắc chắn nên chọn loại nào, hãy cung cấp thông tin về DN, môi chất, áp suất và nhiệt độ làm việc để nhận tư vấn model phù hợp nhất.

Checklist lắp đặt và kiểm tra van 1 chiều

• Kiểm tra đúng model, thông số kỹ thuật theo bản vẽ thiết kế.

• Kiểm tra kích thước DN và tiêu chuẩn mặt bích/ren tương thích.

• Xác định chính xác hướng mũi tên in trên thân van trùng với hướng dòng chảy.

• Làm sạch hoàn toàn mạt hàn, cặn bẩn bên trong đường ống.

• Lắp đặt đúng tư thế (nằm ngang hoặc đứng theo khuyến cáo của nhà sản xuất).

• Kiểm tra rò rỉ toàn bộ điểm kết nối sau khi đóng áp vận hành.

• Theo dõi sát sao tiếng ồn hoặc độ rung bất thường trong những giờ chạy thử đầu tiên.

FAQ

Câu hỏi thường gặp về van 1 chiều

Van 1 chiều ty là gì?

Đây là dòng van công nghiệp sử dụng cơ cấu đĩa và ty dẫn hướng để cho phép lưu chất đi qua theo một hướng duy nhất, tự động đóng lại nhằm ngăn dòng chảy ngược khi hệ thống ngưng hoạt động.

Van 1 chiều có giống van 1 chiều lá lật không?

Không hoàn toàn. “Van một chiều” là tên gọi chung của cả nhóm sản phẩm, trong đó lá lật hay ty dẫn hướng là các cơ cấu cấu tạo khác nhau. Một số dòng sản phẩm kết hợp gọi là van một chiều ty trong – lá lật tùy theo thiết kế của nhà sản xuất.

Van 1 chiều nên dùng cho nước hay khí?

Việc sử dụng cho nước hay khí phụ thuộc hoàn toàn vào model cụ thể, vật liệu chế tạo, định mức áp suất và nhiệt độ của nhà sản xuất, không nên dùng chung một cách cảm tính.

Làm sao chọn kích thước van 1 chiều  chính xác?

Cần dựa vào kích thước DN của đường ống kết hợp cùng lưu lượng thực tế, áp suất và điều kiện vận hành, tuyệt đối không chọn đơn thuần theo kích cỡ danh nghĩa của ống.

Vì sao van 1 chiều bị rung hoặc phát ra tiếng kêu?

Hiện tượng này thường do lưu lượng qua van không ổn định, van bị chọn sai kích thước, lắp đặt ngược chiều hoặc có cặn bẩn kẹt tại bề mặt làm kín dẫn đến trạng thái đóng mở liên tục.

Kết luận

Việc đầu tư trang bị van 1 chiều chuẩn kỹ thuật đóng vai trò quyết định trong việc bảo vệ máy bơm và toàn bộ hệ thống đường ống khỏi rủi ro tụt áp, dòng chảy ngược và va đập thủy lực. Hãy luôn ghi nhớ phân biệt rõ đặc tính cơ cấu ty của van với tên thương hiệu trên thị trường, đồng thời cân nhắc đồng thời các yếu tố DN, môi chất, áp suất, nhiệt độ và vật liệu trước khi đưa ra quyết định mua hàng.
