Hướng Dẫn Chọn Mua và Sử Dụng Van Điện Từ Đóng Mở Nước Chuẩn Kỹ Thuật

Khi nào cần dùng van điện từ để đóng mở nước tự động?

Trong nhiều hệ thống cấp nước sinh hoạt, mạng lưới tưới cây tự động, máy móc cơ khí hoặc các dây chuyền sản xuất công nghiệp, việc thao tác đóng mở van bằng tay thường gây ra nhiều bất tiện và hoàn toàn không thể đáp ứng được yêu cầu vận hành tự động theo thời gian hoặc theo tín hiệu điều khiển từ xa.

Ví dụ thực tế như hệ thống tự động cấp nước cho bồn chứa, tự ngắt nước khi phao điện cảm biến phát hiện mực nước đã đầy, điều khiển từng khu vực tưới độc lập, cấp nước theo chu trình lập trình sẵn trên PLC, hay tự động ngắt nước ngay khi hệ thống máy bơm dừng hoạt động.

Lúc này, van điện từ đóng mở nước trở thành một giải pháp phổ biến và tối ưu nhất. Tuy nhiên, không phải mọi dòng van điện từ đều có thể sử dụng được cho môi trường nước. Để hệ thống vận hành bền bỉ, bạn bắt buộc phải lựa chọn dựa trên sự đồng bộ của các yếu tố gồm điện áp, kích thước DN, áp suất, lưu lượng, vật liệu chế tạo, nhiệt độ và cơ chế thường đóng hay thường mở (NC/NO).

Kiến thức nền

Van điện từ đóng mở nước là gì?

Van điện từ đóng mở nước là loại van cơ khí tự động sử dụng lực điện từ để điều khiển trạng thái đóng hoặc mở của dòng lưu chất. Khi cuộn coil nhận được tín hiệu điện phù hợp, cơ cấu bên trong van sẽ thay đổi vị trí để cho phép hoặc ngăn chặn dòng nước đi qua đường ống một cách nhanh chóng.

Cấu trúc cơ bản của thiết bị bao gồm các bộ phận chính:

• Thân van: Tạo khoang chứa và đường dẫn dòng chảy.

• Coil điện từ: Bộ phận tạo từ trường khi được cấp nguồn.

• Lõi từ (Plunger): Trực tiếp dịch chuyển dưới tác dụng của từ trường.

• Lò xo hồi vị: Đưa lõi van về trạng thái ban đầu khi ngắt điện.

• Màng van hoặc piston: Bộ phận đóng/mở chính ngăn dòng nước.

• Seat (Ghế van) và cổng vào/ra.

Các nguồn điện áp vận hành thường gặp trên thị trường bao gồm 12VDC, 24VDC, 24VAC, 110VAC và 220VAC. Một lưu ý quan trọng là bạn không được chọn mua điện áp chỉ dựa vào sự tiện lợi của nguồn sẵn có, mà bắt buộc phải khớp hoàn toàn với thông số thiết kế của cuộn coil.

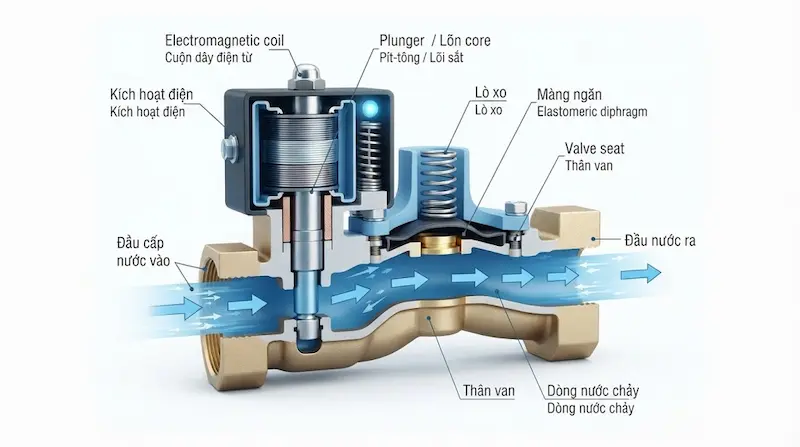

Nguyên lý hoạt động của van điện từ đóng mở nước

Khi hệ thống chưa cấp điện, trạng thái của van sẽ phụ thuộc vào chủng loại thiết kế: dòng NC (Normally Closed) sẽ ở trạng thái đóng hoàn toàn, còn dòng NO (Normally Open) luôn duy trì trạng thái mở.

Khi được cấp điện, cuộn coil sinh ra từ trường mạnh hút lõi từ dịch chuyển, tác động trực tiếp lên cơ cấu màng van hoặc piston, từ đó cho phép dòng nước đi qua hoặc bị chặn đứng lại.

Tùy theo model sản phẩm, cơ chế vận hành có thể là tác động trực tiếp (direct acting), bán trực tiếp (semi-direct) hoặc điều khiển bằng áp lực màng pilot (pilot operated). Các cơ chế này ảnh hưởng trực tiếp đến khả năng chịu áp suất, lưu lượng, kích thước DN và hiệu suất làm việc của van. Do đó, không nên hiểu đơn giản rằng "cứ cấp điện là van tự động mở", mà mọi thứ còn phụ thuộc vào cấu hình NC hay NO của thiết bị.

Phân tích chuyên sâu

Các loại van điện từ đóng mở nước phổ biến

1. Van điện từ nước bằng đồng: Sở hữu ưu điểm chi phí dễ tiếp cận, cực kỳ phổ biến trong mạng lưới nước sinh hoạt, hệ thống tưới cây và các thiết bị dân dụng với đa dạng kích thước ren khác nhau.

2. Van điện từ nước inox (SS304 hoặc SS316): Mang lại khả năng chống ăn mòn vượt trội trong các môi trường khắc nghiệt, thường được ứng dụng trong các nhà máy công nghiệp yêu cầu tiêu chuẩn cao.

3. Van điện từ nhựa: Phù hợp hoàn hảo cho một số hệ thống dẫn nước đặc thù hoặc môi trường hóa chất có tính ăn mòn kim loại.

4. Van điện từ thường đóng (NC): Mặc định đóng khi mất điện, chỉ mở khi cấp nguồn.

5. Van điện từ thường mở (NO): Mặc định mở khi mất điện, đóng lại khi cấp nguồn.

Van điện từ đóng mở nước 220V, 24V và 12V khác nhau thế nào?

Không có một mức điện áp nào được coi là tốt tuyệt đối cho mọi dự án. Việc lựa chọn phụ thuộc hoàn toàn vào thiết kế của hệ thống điều khiển, tủ điện PLC, rơ-le (relay), yêu cầu an toàn điện và môi trường lắp đặt thực tế.

Van điện từ nước NC và NO nên chọn loại nào?

• NC (Normally Closed - Thường đóng): Mất điện $\rightarrow$ van đóng. Phù hợp khi hệ thống yêu cầu sự cố mất điện phải lập tức ngừng cấp nước để chống tràn hoặc bảo vệ thiết bị.

• NO (Normally Open - Thường mở): Mất điện $\rightarrow$ van mở. Phù hợp khi hệ thống yêu cầu sự cố mất điện vẫn phải duy trì liên tục dòng nước thông suốt.

Đây không đơn thuần chỉ là một thông số kỹ thuật mà liên quan trực tiếp đến tính năng an toàn (fail-safe) của toàn bộ hệ thống. Trước khi mua, bạn cần tự hỏi: "Khi mất điện xảy ra, mình muốn dòng nước dừng hẳn hay tiếp tục chảy?"

Các thông số cần quan tâm khi chọn van điện từ nước

1. Kích thước DN: Quy cách đường kính danh nghĩa như DN15, DN20, DN25, DN32 đến DN50 phù hợp với tuyến ống.

2. Áp suất làm việc (Pressure): Kiểm tra giới hạn định mức PN10 hoặc PN16 của model.

3. Điện áp cuộn coil: 12V, 24V hoặc 220V tương thích với nguồn điện điều khiển.

4. Vật liệu thân van: Đồng thau, inox 304, inox 316 hoặc nhựa kỹ thuật.

5. Vật liệu gioăng làm kín (Seal): Các chất liệu phổ biến gồm NBR, EPDM, FKM/Viton phải tương thích hoàn toàn với nhiệt độ và tính chất của nguồn nước.

6. Kiểu kết nối: Kiểu ren, mặt bích hoặc các phương án kết nối chuyên dụng.

7. Lưu lượng: Cần lưu ý rằng kích thước DN lớn chưa chắc đã đồng nghĩa với việc lưu lượng qua van sẽ đáp ứng đúng yêu cầu nếu không kiểm tra hệ số lưu lượng.

So sánh van điện từ đóng mở nước với van bi điện

Nếu hệ thống của bạn yêu cầu thời gian đóng/mở chớp nhoáng, van điện từ đóng mở nước là sự lựa chọn ưu việt. Ngược lại, nếu cần điều khiển các tuyến ống cỡ lớn hoặc duy trì trạng thái bằng cơ cấu mô-tơ, bạn nên cân nhắc van bi điều khiển điện.

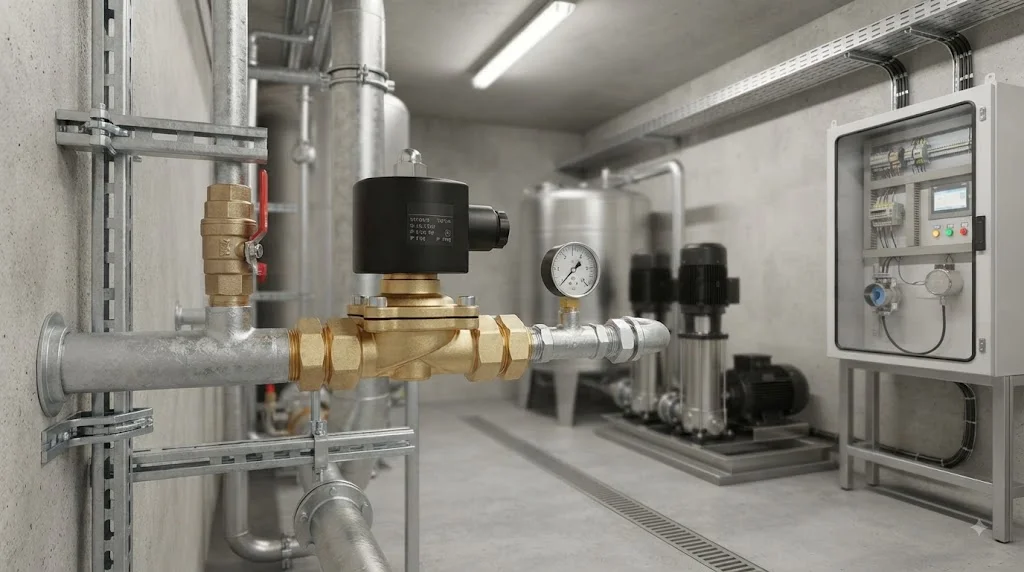

Ứng dụng thực tế

Van điện từ đóng mở nước được sử dụng ở đâu?

Hệ thống cấp nước thông minh

Tự động đóng mở đường ống cấp nước sinh hoạt cho các khu đô thị, tòa nhà cao tầng theo lịch trình cài đặt sẵn.

Hệ thống tưới tự động

Điều khiển độc lập từng khu vực tưới cỏ sân vườn hoặc đồng ruộng nông nghiệp thông qua bộ hẹn giờ.

Bồn chứa và máy lọc nước

Kết hợp nhịp nhàng với cảm biến mức nước để tự động nạp đầy bồn hoặc điều khiển dòng nước qua các lõi lọc.

Máy móc và dây chuyền công nghiệp

Tự động hóa hoàn toàn quy trình cấp nước làm mát cho máy móc, kết hợp chặt chẽ với tủ điện PLC, rơ-le, cảm biến và bộ định thời gian (timer).

Những sai lầm thường gặp khi chọn van điện từ đóng mở

• Sai lầm 1: Chỉ chọn mua dựa vào kích thước ren mà bỏ qua các thông số kỹ thuật áp suất của hệ thống.

• Sai lầm 2: Chọn sai điện áp cuộn coil (ví dụ nhầm lẫn giữa nguồn 24V và 220V gây cháy coil).

• Sai lầm 3: Không kiểm tra giới hạn áp suất làm việc tối đa của thiết bị.

• Sai lầm 4: Lắp đặt ngược hướng dòng chảy (đặc biệt nguy hiểm đối với các model yêu cầu mức chênh áp tối thiểu để mở màng).

• Sai lầm 5: Nhầm lẫn giữa hai cơ chế thường đóng (NC) và thường mở (NO) làm hệ thống hoạt động trái ngược logic.

• Sai lầm 6: Dùng van chuyên dụng cho nước lạnh để lắp cho hệ thống hơi nóng.

• Sai lầm 7: Lựa chọn thiết bị chỉ vì giá thành rẻ nhất mà bỏ qua chất liệu màng seal, dẫn đến việc van nhanh chóng bị mục rách chỉ sau thời gian ngắn.

Hướng dẫn / Checklist

Cách chọn van điện từ đóng mở đúng nhu cầu

• Bước 1: Xác định rõ tính chất nguồn nước (Nước sạch sinh hoạt, nước kỹ thuật, nước nóng hay nước chứa hóa chất).

• Bước 2: Xác định kích thước DN tương ứng với đường kính ống dẫn.

• Bước 3: Xác định chính xác thông số áp suất làm việc thực tế của hệ thống.

• Bước 4: Lựa chọn nguồn điện áp cuộn coil phù hợp (12VDC, 24VDC, 220VAC...).

• Bước 5: Quyết định chọn cấu hình NC (Thường đóng) hay NO (Thường mở) dựa trên bài toán khi mất điện.

• Bước 6: Chọn vật liệu thân van thích hợp (Đồng thau hoặc Inox).

• Bước 7: Kiểm tra kỹ lưỡng hệ số lưu lượng và chất liệu gioăng seal chịu nhiệt.

Checklist trước khi mua van điện từ đóng mở

•  Lưu chất sử dụng: Nước các loại

•  Kích thước danh nghĩa DN đường ống

•  Áp suất làm việc tối đa của hệ thống

•  Nhiệt độ vận hành thực tế

•  Điện áp cuộn coil điện từ

•  Cơ chế NC (Thường đóng) hay NO (Thường mở)

•  Vật liệu thân van (Đồng/Inox)

•  Vật liệu gioăng làm kín (Seal)

•  Kiểu kết nối đường ống

•  Yêu cầu về lưu lượng dòng chảy

•  Thiết bị nguồn điều khiển trung tâm

•  Môi trường không gian lắp đặt thực tế

•  Số lượng thiết bị cần đặt mua

FAQ

Van điện từ có tự động đóng mở nước được không?

Có. Van điện từ hoàn toàn có thể tự động đóng hoặc mở dòng nước ngay khi tiếp nhận tín hiệu điện từ công tắc, rơ-le, bộ hẹn giờ, cảm biến hoặc hệ thống điều khiển trung tâm.

Van điện từ nước nên dùng loại 220V hay 24V?

Sự lựa chọn này phụ thuộc vào nguồn điều khiển sẵn có và yêu cầu an toàn của hệ thống. Điện áp 24VDC thường được ưu tiên trong các tủ điều khiển tự động hóa, trong khi 220VAC rất phổ biến cho nguồn điện lưới dân dụng.

Van điện từ NC và NO khác nhau thế nào?

Dạng NC sẽ đóng kín khi không cấp điện và mở ra khi có điện; ngược lại, dạng NO sẽ mở khi không cấp điện và đóng lại khi cấp nguồn. Việc lựa chọn tùy thuộc vào trạng thái an toàn mong muốn khi xảy ra sự cố mất điện.

Van điện từ đóng mở nước có dùng cho nước nóng được không?

Có những model chuyên dụng được thiết kế riêng cho nước nóng, tuy nhiên bạn phải kiểm tra kỹ giới hạn chịu nhiệt, chất liệu thân van, gioăng seal và khuyến cáo từ nhà sản xuất.

Van điện từ nước có dùng để điều tiết lưu lượng được không?

Thông thường van điện từ chỉ được thiết kế tối ưu cho chức năng đóng hoặc mở hoàn toàn. Nếu bạn cần điều tiết lưu lượng nước liên tục và chính xác, hãy cân nhắc sử dụng các dòng van điều tiết chuyên dụng khác.

Kết luận

Việc lựa chọn van điện từ đóng mở suy cho cùng không thể tách rời khỏi các thông số kỹ thuật cốt lõi của toàn bộ hệ thống. Thay vì chỉ dựa vào kích thước ren hay mức giá rẻ để quyết định, việc xác định đầy đủ các yếu tố từ lưu chất, DN, áp suất, nhiệt độ, điện áp, cơ chế thường đóng hay thường mở (NC/NO) cho đến vật liệu và seal sẽ giúp hệ thống của bạn vận hành bền bỉ, an toàn tuyệt đối và tránh được những sự cố rò rỉ hay hỏng hóc tốn kém.
