Van áp thấp là gì? Cấu tạo, nguyên lý và ứng dụng trong công nghiệp

Trong các hệ thống kỹ thuật đường ống hiện đại, kiểm soát áp lực lưu chất chính là yếu tố sống còn quyết định sự an toàn và hiệu suất toàn mạch. Khi áp suất tụt sụt hoặc biến động vượt ngưỡng cho phép, nguy cơ hóc máy, hỏng bơm hay rò rỉ dung môi là hoàn toàn có thể xảy ra. Để kiểm soát chính xác dải áp lực nhỏ, câu hỏi van áp thấp là gì luôn là thắc mắc hàng đầu của các kỹ sư. Đây là dòng thiết bị chuyên dụng giúp duy trì ổn định ngưỡng áp suất tối thiểu, bảo vệ hệ thống vận hành liên tục và an toàn.

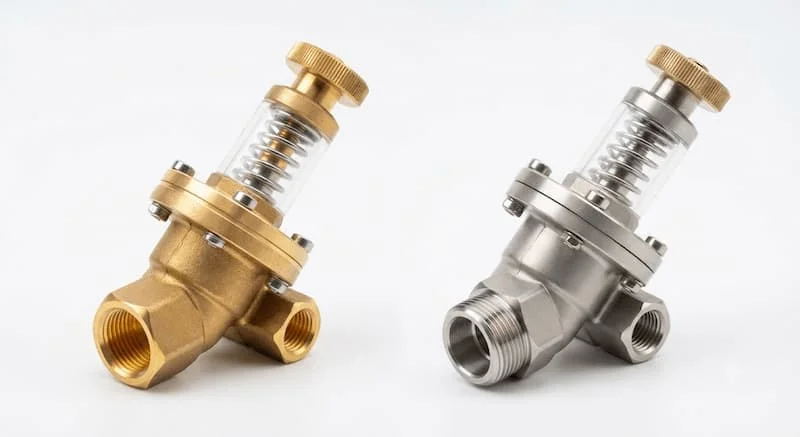

Van áp thấp là gì?

Định nghĩa và vai trò

Để hiểu rõ khái niệm van áp thấp là gì, chúng ta cần nhìn vào nhiệm vụ vận hành của thiết bị trong toàn mạch kỹ thuật. Van áp thấp (Low Pressure Valve / Low Pressure Switch) là loại van công nghiệp chuyên dụng được thiết kế để kiểm soát, đóng mở hoặc ngắt mạch tín hiệu tự động khi áp suất của lưu chất trong đường ống giảm xuống dưới ngưỡng cài đặt an toàn.

Vai trò cốt lõi của thiết bị này bao gồm:

• Duy trì ngưỡng áp suất tối thiểu: Ngăn ngừa hiện tượng chân không, tụt áp gây ảnh hưởng tới quá trình phân phối chất lỏng hoặc chất khí.

• Bảo vệ thiết bị phụ trợ: Tự động ngắt nguồn điện máy bơm hoặc máy nén khí khi nguồn cấp đầu vào tụt áp, chống chạy khô (dry running) gây cháy động cơ.

• Cân bằng hệ thống: Giúp lưu lượng duy trì trạng thái ổn định, giảm thiểu các đợt sốc áp đột ngột làm hư hỏng thiết bị đo đạc.

Môi trường sử dụng phổ biến

Nhờ cấu tạo linh hoạt và dải đo nhạy bén, thiết bị được ứng dụng đa dạng trong nhiều môi trường chất lỏng và chất khí:

• Hệ thống nước sạch & xử lý nước: Giám sát áp lực nguồn cấp cho hệ thống lọc RO, máy bơm tăng áp dân dụng và công nghiệp.

• Hệ thống khí nén: Kiểm soát áp suất khí cấp vào các thiết bị truyền động cơ khí, xy lanh khí nén.

• Hệ thống hơi nóng (Steam): Giám sát đường ống cấp hơi ở áp suất thấp cho các lò sấy, thiết bị trao đổi nhiệt.

• Hóa chất & dung môi: Sử dụng trong các dây chuyền phân phối hóa chất công nghiệp, đường ống nhiên liệu lỏng.

Cấu tạo và nguyên lý hoạt động của van áp thấp

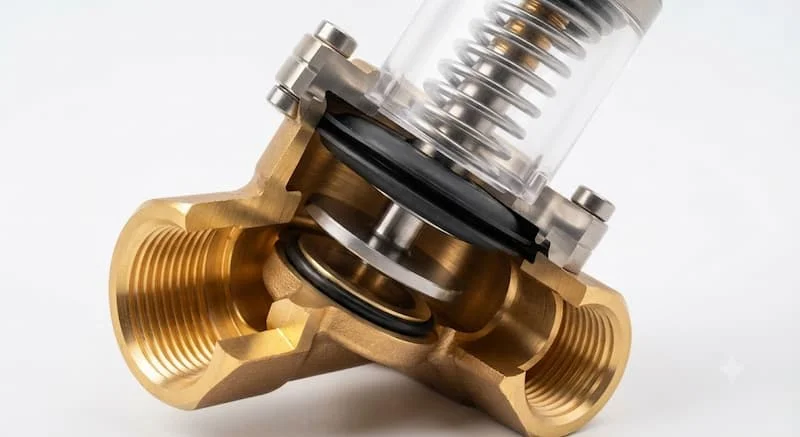

Cấu tạo chi tiết

Một sản phẩm chuẩn công nghiệp được lắp ráp từ các bộ phận cơ bản sau:

• Thân van (Body): Vỏ bảo vệ bên ngoài, chịu lực trực tiếp, làm bằng đồng, gang, inox hoặc nhựa kỹ thuật.

• Màng van (Diaphragm): Bộ phận cực kỳ nhạy cảm với áp suất, thường làm từ cao su EPDM, NBR hoặc màng kim loại mỏng.

• Lò xo (Spring): Tạo lực đối kháng điều chỉnh ngưỡng áp suất cài đặt (Set point).

• Đĩa van / Piston: Bộ phận di chuyển tịnh tiến để mở hoặc chặn dòng chảy/mạch tín hiệu.

• Trục van & Nắp van: Định hướng chuyển động tịnh tiến và bảo vệ các chi tiết đàn hồi bên trong.

• Gioăng làm kín (Gasket/O-ring): Ngăn chặn lưu chất rò rỉ ra môi trường bên ngoài.

• Đầu kết nối: Chế tạo dạng nối ren, mặt bích, hàn hoặc cùm clamp tri-clamp.

Nguyên lý hoạt động

Nguyên lý vận hành dựa trên cơ chế cân bằng lực giữa áp lực lưu chất và lực đàn hồi của lò xo:

1. Trạng thái vận hành đủ áp: Khi áp suất dòng lưu chất lớn hơn ngưỡng cài đặt, lực đẩy của lưu chất thắng lực lò xo (hoặc nén màng van), giữ van ở trạng thái mở (hoặc đóng tiếp điểm điện để thiết bị hoạt động bình thường).

2. Trạng thái tụt áp (Quá ngưỡng an toàn): Khi sự cố xảy ra khiến áp suất đường ống giảm xuống dưới mức cho phép, lực lò xo sẽ dãn ra, đẩy đĩa van/piston về vị trí chặn dòng chảy (hoặc ngắt công tắc điện để dừng máy bơm).

3. Trạng thái phục hồi: Khi áp suất lưu chất tăng trở lại đạt mức an toàn, áp lực này sẽ đẩy ngược lò xo, đưa van về trạng thái hoạt động ban đầu.

Phân loại và ứng dụng van áp thấp

Phân loại chuyên sâu

Theo nguyên lý và phương thức điều khiển

• Van áp thấp cơ: Hoạt động hoàn toàn bằng cơ học nhờ sự co giãn của lò xo và màng van, không tốn năng lượng điện.

• Van áp thấp công tắc điện (Low Pressure Switch): Tích hợp công tắc hành trình để gửi tín hiệu ON/OFF về tủ điều khiển PLC.

• Van điều khiển khí nén / Điện: Dùng tín hiệu điều khiển bên ngoài để điều tiết trạng thái đóng mở ở các dải áp cực nhỏ.

Theo vật liệu chế tạo

• Đồng / Đồng thau: Dùng phổ biến trong hệ thống nước sạch, khí nén nhẹ, hệ thống HVAC.

• Gang / Thép: Thích hợp cho các đường ống dẫn nước, đường ống hơi nóng kích thước trung bình và lớn.

• Inox 304 & Inox 316: Khả năng chống ăn mòn tuyệt đối, chịu nhiệt tốt, chuyên dùng cho hóa chất, dược phẩm, thực phẩm.

• Nhựa kỹ thuật (PVC, UPVC, PEEK): Dùng trong môi trường hóa chất dung dịch axit, kiềm mạnh.

                  ┌── Van Áp Thấp Cơ (Không dùng điện)
                  ├── Công Tắc Áp Thấp (Gửi tín hiệu PLC)
PHÂN LOẠI VAN ────┼── Vật Liệu Đồng / Gang (Nước, Khí nén)
                  ├── Vật Liệu Inox 304/316 (Hóa chất, Thực phẩm)
                  └── Kiểu Kết Nối Ren / Mặt Bích / Clamp

So sánh van áp thấp với van giảm áp và van an toàn

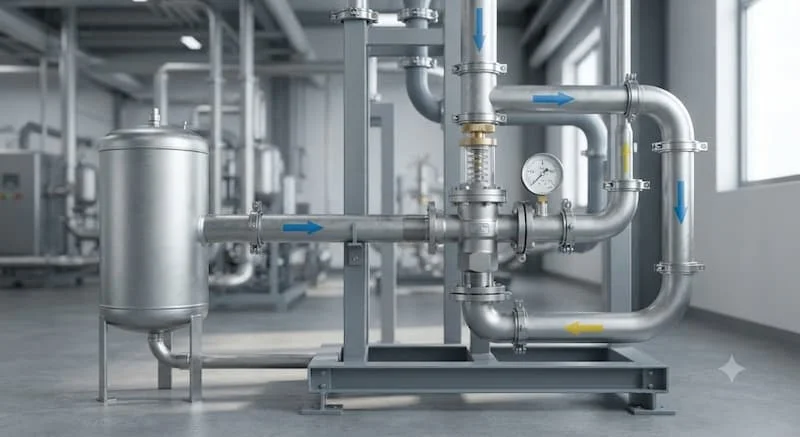

Ứng dụng thực tế

nhờ khả năng phản ứng nhạy bén với sự thay đổi áp lực, thiết bị hiện diện trong hầu hết các hạ tầng kỹ thuật:

• Trạm lọc nước RO & PCCC: Ngắt mạch điều khiển máy bơm khi mất nước nguồn, tránh nổ cánh bơm.

• Nhà máy chế biến thực phẩm & đồ uống: Kiểm soát áp suất hơi thấp trong quá trình thanh trùng, tiệt trùng.

• Hệ thống lạnh & HVAC: Giám sát áp suất gas lạnh ở đầu hút của máy nén, bảo vệ lốc máy không bị hỏng.

Ứng dụng thực tế và lý do cần trang bị

Tại sao bắt buộc phải sử dụng van áp thấp?

Việc trang bị van áp thấp là gì mang lại nhiều giá trị thiết thực cho vận hành công nghiệp:

• Tối ưu chi phí sửa chữa: Hạn chế tối đa nguy cơ cháy động cơ máy bơm do chạy khô – một sự cố tốn kém hàng chục đến hàng trăm triệu đồng.

• Tăng tuổi thọ hệ thống: Giúp toàn bộ linh kiện đường ống vận hành trong dải áp suất thiết kế chuẩn.

• Tự động hóa vận hành: Giảm thiểu sự phụ thuộc vào việc giám sát thủ công của con người.

Những sai lầm thường gặp khi chọn và lắp đặt

1. Chọn sai dải áp suất (Pressure Range): Lựa chọn van có dải đo quá cao khiến van không thể nhận biết được sự sụt áp ở mức nhỏ.

2. Lắp ngược chiều dòng chảy: Ký hiệu mũi tên trên thân van bị bỏ qua, dẫn đến van không thể hoạt động đúng cơ chế.

3. Bỏ qua công tác bảo trì màng van: Tích tụ cặn bẩn làm kẹt màng van hoặc đóng vôi lò xo, khiến van mất độ nhạy.

Hướng dẫn lựa chọn van áp thấp chuẩn kỹ thuật

Quy trình 5 bước lựa chọn từ chuyên gia

1. Xác định thông số áp suất làm việc: Xác định chính xác áp suất vận hành bình thường và ngưỡng áp suất thấp tối thiểu cần ngắt.

2. Xác định môi trường lưu chất: Chọn vật liệu tương thích (chọn Inox cho hóa chất/thực phẩm, Đồng/Gang cho nước sạch).

3. Tính toán kích thước đường ống (DN): Chọn kích thước van đồng bộ với đường ống sẵn có.

4. Lựa chọn kiểu kết nối: Chọn nối ren cho đường ống nhỏ (dưới DN50) và nối mặt bích cho đường ống công nghiệp lớn.

5. Chọn thương hiệu uy tín: Ưu tiên chọn sản phẩm từ các hãng có chứng nhận CO/CQ rõ ràng.

Checklist bảo trì định kỳ

• Làm sạch lưới lọc phía trước van để ngăn cặn bẩn bám vào màng van.

• Kiểm tra độ kín của gioăng và đầu nối định kỳ 6 - 12 tháng/lần.

• Hiệu chuẩn lại lực lò xo nếu phát hiện ngưỡng ngắt áp suất bị lệch so với ban đầu.

Câu hỏi thường gặp (FAQ)

Van áp thấp là gì?

Van áp thấp là thiết bị bảo vệ đường ống, có nhiệm vụ tự động ngắt mạch, đóng hoặc mở dòng chảy khi áp suất của hệ thống giảm xuống dưới ngưỡng an toàn đã cài đặt.

Van áp thấp khác gì van giảm áp?

Van giảm áp dùng để hạ áp suất cao xuống mức thấp hơn ở đầu ra. Trong khi đó, van áp thấp giám sát sự sụt áp bất thường để ngắt hệ thống, bảo vệ thiết bị không bị hư hỏng.

Van áp thấp có dùng cho khí nén được không?

Có. Van áp thấp được sử dụng rất phổ biến trong hệ thống khí nén để giám sát áp lực khí cấp, đảm bảo các thiết bị chấp hành đủ lực vận hành.

Nên chọn van áp thấp bằng đồng hay inox?

Nên chọn van bằng đồng cho môi trường nước sạch, khí nén thông thường để tiết kiệm chi phí. Với môi trường thực phẩm, dược phẩm, hóa chất ăn mòn hoặc môi trường ngoài trời, van inox là lựa chọn bắt buộc.

Kết luận

Hiểu rõ van áp thấp là gì cùng cấu tạo và nguyên lý hoạt động sẽ giúp các kỹ sư lựa chọn chính xác thiết bị bảo vệ cho hệ thống đường ống. Việc đầu tư đúng chủng loại van áp thấp không chỉ giúp duy trì áp suất ổn định, ngăn ngừa sự cố cháy hỏng máy bơm mà còn giúp tối ưu hóa chi phí vận hành lâu dài.
