Tất Tần Tật Về Van Nước Công Nghiệp: Cẩm Nang Lựa Chọn Chuẩn Chuyên Gia

Mở bài: Vì sao việc lựa chọn van nước công nghiệp đúng lại quan trọng?

Bạn đã bao giờ đứng nhìn trân trân vào một góc nhà máy khi đường ống bỗng nhiên rò rỉ, hệ thống HVAC trồi sụt nhiệt độ bất thường, hay tiếng nước chảy róc rách suốt đêm chỉ vì van đóng không kín? Đằng sau những sự cố nhỏ ấy là những khoản chi phí sửa chữa, thay thế và tổn thất năng lượng tăng cao ngất ngưởng — đôi khi chỉ bắt nguồn từ một quyết định chọn sai loại van ban đầu.

Van nước công nghiệp tuy chỉ là một thiết bị cơ khí có kích thước tương đối nhỏ gọn trong hệ thống, nhưng lại nắm giữ vai trò "công thần" quyết định khả năng kiểm soát lưu lượng, áp suất và độ an toàn của toàn bộ hệ thống vận hành.

Trong bài viết chuyên sâu này, chúng ta sẽ cùng bóc tách toàn diện để bạn hiểu rõ:

• Van nước công nghiệp là gì và cấu tạo ra sao.

• Có bao nhiêu chủng loại phổ biến trên thị trường.

• Phương pháp lựa chọn chuẩn xác theo từng thông số kỹ thuật.

• Những sai lầm chết người cần tránh để tối ưu chi phí đầu tư.

Kiến thức nền

Van nước công nghiệp là gì?

Van nước công nghiệp là thiết bị cơ khí chuyên dụng dùng để đóng, mở, điều tiết hoặc kiểm soát dòng chảy của nước và các lưu chất khác trong các hệ thống đường ống quy mô lớn như hệ thống cấp nước đô thị, nhà máy xử lý nước, phòng cháy chữa cháy (PCCC), điều hòa không khí (HVAC) và các dây chuyền sản xuất công nghiệp.

Về bản chất, các thiết bị này được lắp đặt tại các vị trí trọng yếu trên đường ống nhằm phân chia dòng chảy, cô lập một khu vực khi cần bảo trì hoặc tự động điều áp.

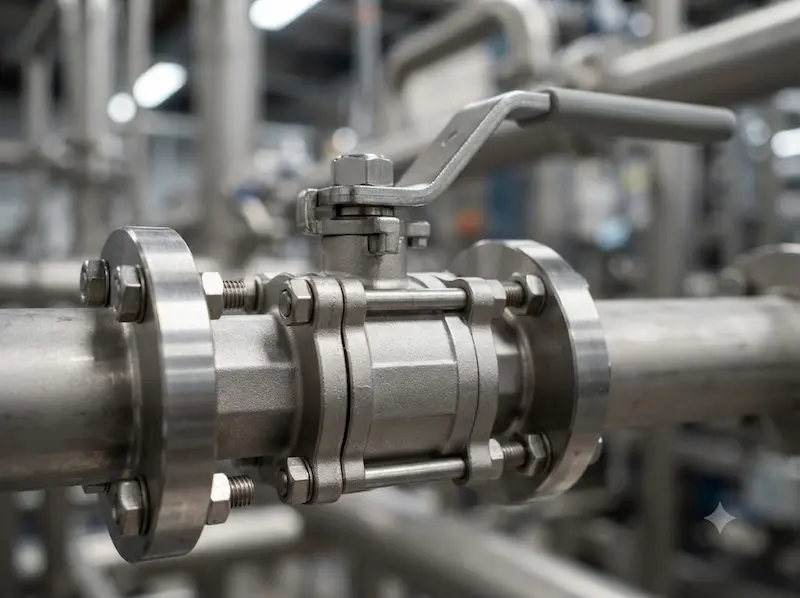

Cấu tạo cơ bản của một chiếc van công nghiệp gồm các thành phần chính:

• Thân van (Body): Chịu áp lực chính, kết nối trực tiếp với đường ống.

• Đĩa van (Disc/Gate/Ball): Bộ phận trực tiếp chặn hoặc mở dòng chảy.

• Gioăng làm kín (Seat/Gasket): Ngăn chặn rò rỉ lưu chất ra bên ngoài hoặc qua khe hở.

• Trục van (Stem): Truyền lực từ bộ phận điều khiển xuống đĩa van.

• Tay gạt / Vô lăng hoặc Bộ truyền động (Actuator): Dùng để vận hành van bằng tay hoặc tự động bằng điện/khí nén.

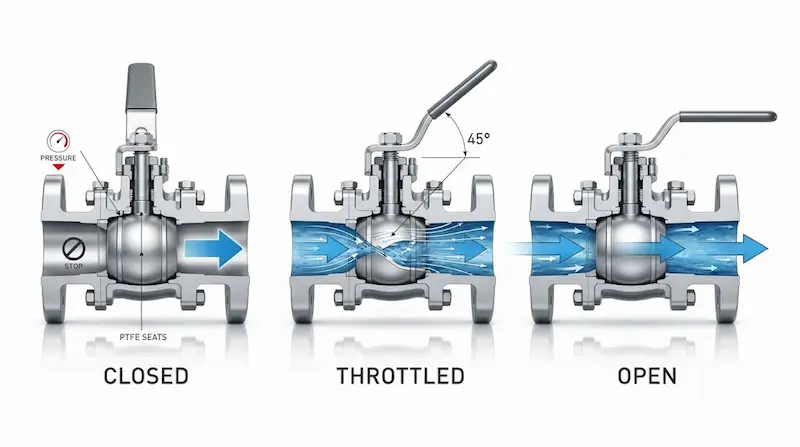

Nguyên lý hoạt động của van nước công nghiệp

Nguyên lý cốt lõi của van nước dựa trên chuyển động cơ học của đĩa van bên trong thân van. Khi có tác động lực (từ tay gạt, vô lăng, tín hiệu điện hoặc khí nén), đĩa van sẽ dịch chuyển vuông góc hoặc song song với dòng chảy.

• Trạng thái đóng: Đĩa van ép chặt vào ghế van, bịt kín hoàn toàn đường ống, ngăn không cho lưu chất đi qua.

• Trạng thái mở: Đĩa van rút gọn hoặc xoay song song với dòng chảy, tạo ra không gian thông thoáng tối đa cho lưu chất lưu thông.

• Trạng thái điều tiết: Đĩa van chỉ mở một phần để bóp nghẹt dòng chảy, qua đó kiểm soát chính xác lưu lượng và áp suất đi qua.

Tùy vào chủng loại, van có thể vận hành bằng sức người (cơ học qua tay gạt, vô lăng) hoặc sử dụng năng lượng tự động từ động cơ điện, áp lực khí nén hay thủy lực để đáp ứng các hệ thống tự động hóa khép kín.

Phân tích chuyên sâu

Phân loại van nước công nghiệp phổ biến

Van bi (Ball Valve)

• Ưu điểm: Khả năng đóng mở cực kỳ nhanh chóng (xoay 90 độ), độ kín tuyệt đối, ít tổn thất áp suất khi mở hoàn toàn.

• Nhược điểm: Khả năng điều tiết lưu lượng ở mức trung bình, dễ bị kẹt nếu lưu chất chứa nhiều cặn bẩn rắn.

• Ứng dụng: Hệ thống nước sạch, hóa chất, hệ thống khí nén và các ứng dụng cần đóng mở chớp nhoáng.

Van bướm (Butterfly Valve)

• Cấu tạo: Đĩa van dạng đĩa tròn xoay quanh trục như cánh bướm, trọng lượng nhẹ, tốn ít không gian lắp đặt.

• Ưu điểm: Giá thành rẻ cho các đường kính ống lớn (từ DN50 trở lên), dễ dàng lắp đặt và bảo dưỡng.

• Khi nào dùng: Thường dùng cho các hệ thống đường ống kích thước lớn, hệ thống HVAC, cấp thoát nước quy mô công nghiệp.

Van cổng (Gate Valve / Van cửa)

• Ưu điểm: Khi mở hoàn toàn, đĩa van nằm hoàn toàn ngoài dòng chảy, không gây cản trở lưu lượng hay tổn thất áp suất.

• Hạn chế: Thời gian đóng/mở lâu (phải vặn vô lăng nhiều vòng), không thích hợp để điều tiết lưu lượng vì dễ gây rung lắc và mài mòn đĩa van.

• Hệ thống phù hợp: Hệ thống cấp nước tổng, hệ thống PCCC chính ngầm, nơi van chủ yếu ở trạng thái mở hoàn toàn.

Van cầu (Globe Valve)

• Điều tiết lưu lượng: Đây là "vua" trong việc điều tiết lưu lượng nhờ thiết kế dòng chảy chữ Z giúp kiểm soát lưu lượng dòng chảy cực kỳ tinh vi và chính xác.

• Nhược điểm: Tổn thất áp suất qua van lớn do dòng chảy đổi hướng liên tục.

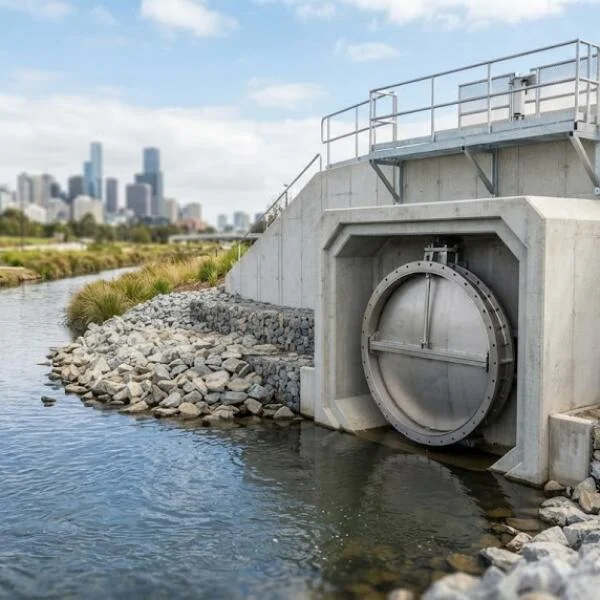

Van một chiều (Check Valve)

• Chống chảy ngược: Chỉ cho phép lưu chất đi theo một chiều duy nhất, tự động đóng lại khi dòng chảy bị đảo chiều nhằm bảo vệ máy bơm và các thiết bị phía trước khỏi búa nước.

Van giảm áp (Pressure Reducing Valve)

• Ổn định áp suất: Tự động hạ áp lực đầu vào cao xuống một mức áp suất đầu ra an toàn và ổn định cho các tầng phía dưới của tòa nhà hoặc hệ thống nhạy cảm.

Van điện từ (Solenoid Valve)

• Điều khiển tự động: Sử dụng cuộn coil điện từ để đóng mở van gần như tức thì, tích hợp hoàn hảo trong các hệ thống tự động hóa, tưới tiêu thông minh hoặc dây chuyền sản xuất tự động.

Phân loại theo vật liệu

Gang

• Khả năng chịu lực tốt, giá thành kinh tế, phổ biến nhất trong các hệ thống cấp nước đô thị và PCCC quy mô lớn.

Đồng

• Chống ăn mòn tốt ở nhiệt độ thường, kích thước nhỏ gọn, thường dùng cho hệ thống nước dân dụng cao cấp hoặc công nghiệp quy mô nhỏ, đường ống dẫn hơi nước áp lực thấp.

Inox 304

• Chống ăn mòn tiêu chuẩn, chịu nhiệt tốt, lý tưởng cho ngành thực phẩm, dược phẩm và xử lý nước sạch công nghiệp.

Inox 316

• Chứa molypden giúp tăng cường tối đa khả năng chống ăn mòn hóa chất mạnh, nước biển và môi trường khắc nghiệt.

Thép

• Chuyên dụng cho các hệ thống áp lực cao, nhiệt độ cao như lò hơi, dầu khí và hóa chất nặng.

Các thông số kỹ thuật quan trọng

• DN (Diameter Nominal): Đường kính danh định của ống, quyết định kích thước lắp đặt của van.

• PN (Pressure Nominal): Áp suất danh định chịu đựng được của van (ví dụ: PN10, PN16, PN25).

• Tiêu chuẩn mặt bích (ANSI, JIS, BS, DIN): Đảm bảo van ăn khớp hoàn toàn với mặt bích của đường ống mà không bị rò rỉ.

• Nhiệt độ & Áp lực làm việc thực tế: Phải luôn thấp hơn giới hạn kỹ thuật của vật liệu cấu thành van.

• Kiểu kết nối: Kết nối ren (cho ống nhỏ), mặt bích (cho ống lớn, áp lực cao) hoặc nối hàn.

So sánh các loại van nước

• Khi nào nên chọn từng loại?

  • Chọn van bi khi cần đóng mở nhanh, khít tuyệt đối cho đường ống nhỏ.

  • Chọn van bướm khi tối ưu chi phí cho đường ống cỡ lớn.

  • Chọn van cổng cho hệ thống ngầm hoặc đường ống chính cần dòng chảy thẳng hoàn toàn.

  • Chọn van cầu khi cần tinh chỉnh lưu lượng dòng chảy liên tục.

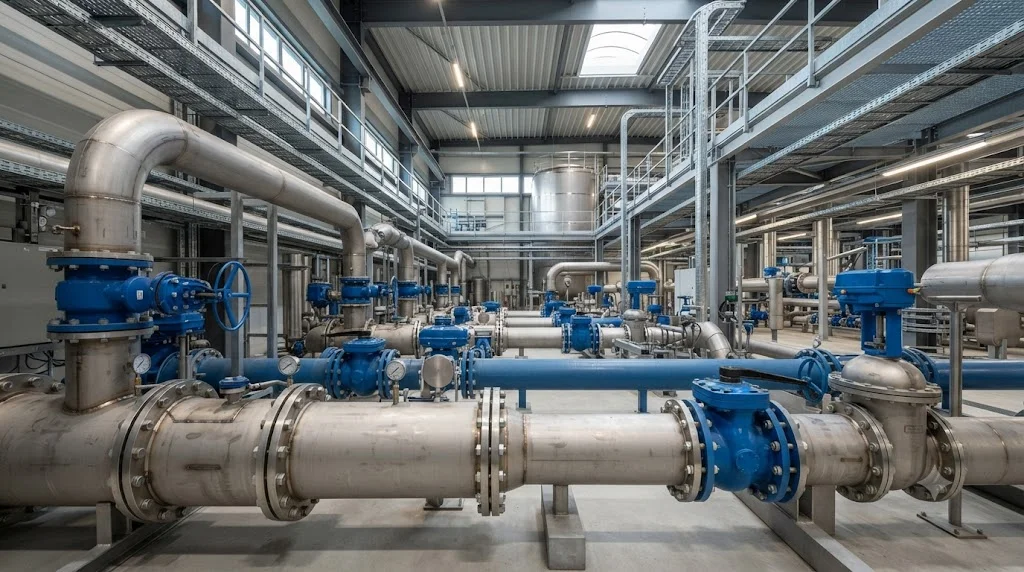

Ứng dụng thực tế

Van nước công nghiệp được sử dụng ở đâu?

• Nhà máy sản xuất & Khu công nghiệp: Kiểm soát dòng nước làm mát, nước cấp cho dây chuyền sản xuất.

• Hệ thống xử lý nước cấp & nước thải: Điều tiết lưu lượng qua các bể lắng, bể lọc và trạm bơm tăng áp.

• Hệ thống HVAC: Điều hòa lưu lượng nước lạnh/nóng cung cấp cho các dàn AHU, FCU trong tòa nhà thương mại.

• Hệ thống PCCC: Đảm bảo lượng nước luôn sẵn sàng với áp lực cao khi có sự cố hỏa hoạn xảy ra.

• Ngành thực phẩm, hóa chất & dầu khí: Yêu cầu khắt khe về vật liệu inox chống ăn mòn tuyệt đối để bảo vệ chất lượng sản phẩm và an toàn môi trường.

• Bệnh viện & Chung cư cao tầng: Duy trì ổn định áp lực nước cho hàng trăm hộ dân hoặc phòng mổ thông qua van giảm áp và van điện từ.

Những sai lầm thường gặp khi chọn van

• Mua sai kích thước DN:

  • Hậu quả: Không thể lắp đặt vào hệ thống hoặc gây thắt cổ chai dòng chảy.

  • Cách tránh: Đo đạc chính xác đường kính ngoài/trong của ống trước khi đặt hàng.

• Chọn sai thông số áp lực (PN):

  • Hậu quả: Van bị nứt vỡ, xì gãy thân van khi áp lực hệ thống tăng đột biến (hiện tượng búa nước).

  • Cách tránh: Tính toán áp suất vận hành tối đa cộng thêm hệ số an toàn.

• Chọn sai vật liệu lưu chất:

  • Hậu quả: Van gang bị ăn mòn thủng chỉ sau vài tháng khi đưa vào môi trường nước nhiễm mặn hoặc hóa chất.

  • Cách tránh: Phân tích kỹ tính chất hóa học của lưu chất để chọn đúng Inox hoặc gang bọc epoxy.

• Ham mua van giá rẻ trôi nổi:

  • Hậu quả: Gioăng cao su nhanh lão hóa, rò rỉ nước liên tục, tốn gấp nhiều lần chi phí nhân công tháo lắp thay mới.

  • Cách tránh: Ưu tiên sản phẩm có thương hiệu rõ ràng, đầy đủ chứng chỉ CO/CQ.

Hướng dẫn sử dụng và bảo trì

Để kéo dài tuổi thọ tối đa cho hệ thống van, kỹ thuật viên cần tuân thủ nghiêm ngặt các nguyên tắc sau:

• Kiểm tra trước khi lắp đặt: Đảm bảo không có rác, cát sỏi hoặc mạt hàn còn sót lại bên trong đoạn ống.

• Lắp đúng chiều: Chú ý mũi tên chỉ hướng dòng chảy được đúc nổi trực tiếp trên thân van (đặc biệt đối với van một chiều và van cầu).

• Không vận hành vượt áp suất: Tránh dùng lực quá mạnh với tay gạt hoặc vô lăng khi van đã ở điểm kịch giới hạn.

• Bảo trì định kỳ: Thực hiện tra dầu mỡ vào trục van và kiểm tra độ kín của gioăng cao su từ 3 đến 6 tháng/lần.

• Vệ sinh và thay thế: Kịp thời thay thế các gioăng làm kín bị chai cứng để tránh rò rỉ lan rộng ảnh hưởng đến toàn bộ hệ thống vận hành.

FAQ: Câu hỏi thường gặp

Van nước công nghiệp khác van dân dụng ở điểm nào?

Van công nghiệp được thiết kế với tiêu chuẩn kỹ thuật khắt khe hơn rất nhiều về khả năng chịu áp suất cao (PN16-PN40+), kích thước lớn (từ DN50 đến DN1000+), đa dạng vật liệu chịu nhiệt/hóa chất và tuổi thọ hoạt động bền bỉ liên tục hàng chục năm trong điều kiện khắc nghiệt.

Nên chọn van inox hay van gang?

Nên chọn van gang cho hệ thống nước sạch thông thường hoặc PCCC để tối ưu chi phí vì chúng có độ bền cơ học cao, giá thành rẻ. Ngược lại, hãy chọn van inox (304/316) cho môi trường hóa chất, nước thải có tính axit, thực phẩm hoặc hệ thống yêu cầu độ sạch tuyệt đối.

Bao lâu nên bảo trì van nước?

Thời gian bảo trì định kỳ tốt nhất là từ 3 đến 6 tháng đối với các hệ thống vận hành liên tục với tần suất cao, hoặc ít nhất mỗi năm một lần đối với các hệ thống ít thao tác đóng mở nhằm phát hiện sớm hiện tượng mòn gioăng hoặc kẹt trục.

Van bướm có thay thế được van cổng không?

Trong nhiều trường hợp hệ thống nước thương mại và HVAC, van bướm hoàn toàn có thể thay thế van cổng nhờ ưu điểm nhẹ hơn, rẻ hơn và chiếm ít không gian. Tuy nhiên, đối với hệ thống ống ngầm PCCC hoặc đường ống chính cần dòng chảy thẳng hoàn toàn không cản trở, van cổng vẫn là lựa chọn ưu tiên tối thượng.

Làm sao chọn đúng kích thước DN?

Bạn cần đo chính xác đường kính ngoài của đường ống hoặc tra cứu bản vẽ thiết kế kỹ thuật MEP của công trình để đối chiếu trực tiếp với bảng quy đổi kích thước DN tiêu chuẩn quốc tế tương ứng.

Kết luận & CTA

Van nước công nghiệp đóng vai trò là "trái tim" điều phối dòng chảy và bảo vệ an toàn cho toàn bộ hệ thống hạ tầng cơ sở và nhà máy sản xuất. Việc lựa chọn đúng chủng loại, đúng vật liệu và chuẩn thông số kỹ thuật không chỉ giúp hệ thống vận hành trơn tru, bền bỉ mà còn tối ưu hóa chi phí dài hạn, tránh những sự cố rò rỉ tốn kém không đáng có.
