Van cửa đồng cấu tạo và ứng dụng trong đời sống

Trong các hạ tầng công nghiệp và công trình dân dụng, việc kiểm soát dòng chảy chất lỏng hiệu quả luôn là bài toán quan trọng hàng đầu. Khi áp lực đường ống biến động hoặc hệ thống cần ngừng hoạt động để sửa chữa, các thiết bị kiểm soát chính là chốt chặn quyết định an toàn. Trong vô số phụ kiện kỹ thuật, van chặn đồng khẳng định chỗ đứng vững chắc nhờ tính ứng dụng linh hoạt, khả năng chống ăn mòn tuyệt vời cùng độ bền cơ học vượt trội theo thời gian.

Van cửa đồng là gì?

Định nghĩa và vai trò

Van cửa đồng (hay còn gọi là van chặn đồng, van cổng đồng) là dòng van công nghiệp cỡ nhỏ và trung bình, sử dụng đĩa van nâng lên hạ xuống vuông góc với dòng chảy để đóng hoặc mở hoàn toàn đường ống.

Thiết bị này giữ các vai trò then chốt trong hệ thống:

• Cô lập các phân đoạn đường ống khi cần bảo trì, sửa chữa thiết bị phía sau.

• Ngăn chặn hoàn toàn dòng chảy mà không làm suy giảm áp suất hay lưu lượng khi van ở trạng thái mở hoàn toàn.

• Đảm bảo tính khép kín và an toàn vệ sinh cho các nguồn cấp lưu chất.

Đặc điểm vật liệu đồng thau và môi trường sử dụng

Đồng thau (hợp kim chủ yếu giữa đồng và kẽm) mang lại cho van chặn đồng những đặc tính cơ lý ưu việt:

• Khả năng chống oxy hóa và chống ăn mòn hóa học tự nhiên cực tốt trong môi trường nước và không khí ẩm.

• Tính dẻo và độ bền cơ học giúp van chịu được áp lực nước lớn mà không bị rạn nứt.

• Bề mặt đúc mịn màng, giảm thiểu sự tích tụ cặn bẩn và vi sinh vật.

Nhờ những ưu điểm trên, van chặn đồng được ứng dụng phổ biến trong hệ thống nước sinh hoạt, đường ống nước nóng, hệ thống PCCC dân dụng, khí nén áp suất thấp và các dây chuyền sản xuất thực phẩm nhẹ.

Cấu tạo và nguyên lý hoạt động của van chặn đồng

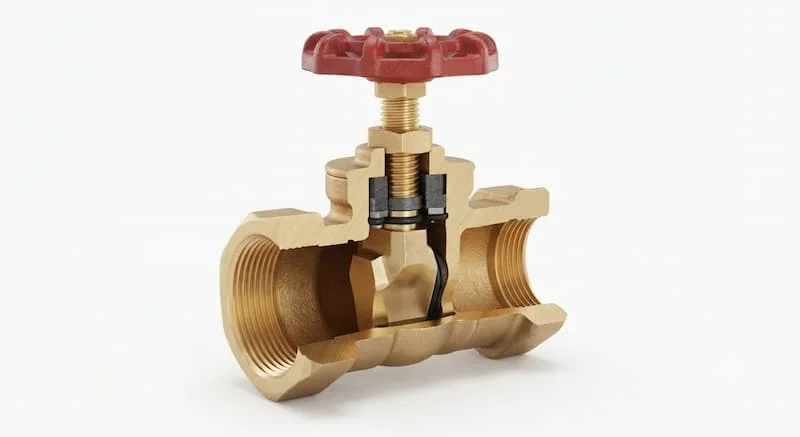

Cấu tạo chi tiết

Một sản phẩm van chặn đồng hoàn chỉnh được lắp ráp từ các bộ phận chuẩn kỹ thuật:

• Thân van: Đúc nguyên khối từ đồng thau, chịu lực chính và có hai đầu nối ren hoặc mặt bích.

• Nắp van: Bộ phận gắn trên thân van, giữ cố định trục van và chứa bộ gioăng làm kín.

• Đĩa van (Cánh cửa): Bộ phận trực tiếp chặn dòng chảy, đúc bằng đồng có dạng hình nêm để tăng độ khít.

• Trục van: Thanh ty nối giữa tay quay và đĩa van, truyền lực xoay thành chuyển động nâng hạ tịnh tiến.

• Tay quay (Vô năng): Bộ phận điều khiển bằng tay giúp người vận hành thao tác đóng mở.

• Gioăng làm kín: Đệm làm bằng cao su EPDM, NBR hoặc PTFE để ngăn lưu chất rò rỉ qua cổ van.

• Đầu nối ren: Gia công tiêu chuẩn ren NPT hoặc BS21 để dễ dàng đấu nối vào ống.

Nguyên lý hoạt động

Cơ chế vận hành của van dựa trên chuyển động tịnh tiến vuông góc của đĩa van so với hướng di chuyển của lưu chất:

1. Trạng thái mở van: Khi xoay tay quay ngược chiều kim đồng hồ, trục van quay và kéo đĩa van nâng thẳng lên trên, nằm gọn trong nắp van. Dòng chảy đi qua thân van hoàn toàn không gặp vật cản, giúp duy trì 100% lưu lượng và giữ nguyên áp suất.

2. Trạng thái đóng van: Khi xoay tay quay theo chiều kim đồng hồ, trục van đẩy đĩa van hạ xuống thấp nhất, ép chặt hai mặt góc nêm vào đế van. Lực ép này kết hợp cùng gioăng làm kín sẽ chặn đứng hoàn toàn dòng lưu chất.

ý nghĩa cơ chế: Nhờ thiết kế dạng cánh cổng nâng hạ, van mở ra không gian lưu thông nguyên vẹn, giúp hệ thống tiết kiệm năng lượng bơm tối đa.

Phân loại và ứng dụng van chặn đồng

Phân loại chuyên sâu

1. Theo kiểu kết nối

• van chặn đồng nối ren: Phổ biến nhất cho kích thước từ DN15 đến DN50, gọn nhẹ, tháo lắp nhanh.

• van chặn đồng nối bích: Áp dụng cho các đường ống lớn từ DN50 đến DN100, chịu lực va đập cơ học tốt hơn.

2. Theo vật liệu chế tạo

• Đồng thau nguyên chất: Dùng phổ biến trong môi trường nước sạch, nước sinh hoạt.

• Đồng mạ niken: Tăng cường độ bóng bề mặt, chống ăn mòn hóa chất nhẹ và nâng cao tính thẩm mỹ.

3. Theo kiểu vận hành

• Tay quay thủ công: Cơ bản, chi phí thấp, phù hợp cho vị trí dễ thao tác.

• Điều khiển điện hoặc khí nén: Tích hợp đầu mô tơ tự động hóa cho các hệ thống điều khiển trung tâm.

4. Theo dải kích thước danh nghĩa

• Dải đường ống nhỏ: DN15, DN20, DN25 (tương ứng phi 21mm, 27mm, 34mm).

• Dải đường ống trung bình: DN32, DN40, DN50 (tương ứng phi 42mm, 49mm, 60mm).

• Dải đường ống công nghiệp: DN65, DN80, DN100 (tương ứng phi 76mm, 90mm, 114mm).

Bảng so sánh van chặn đồng với các dòng van phổ biến

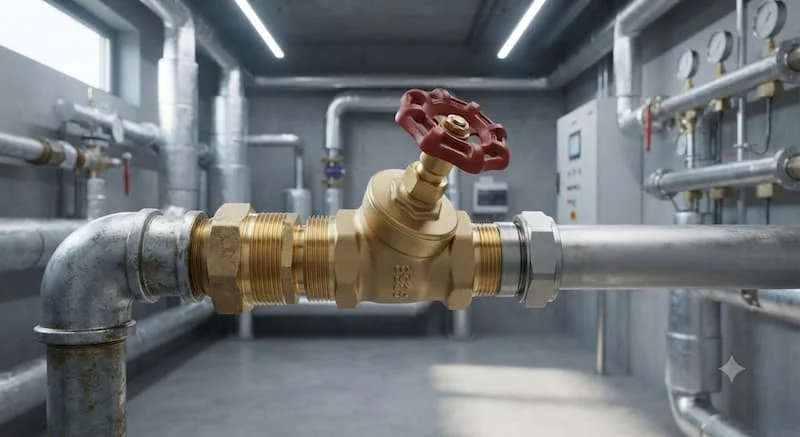

Ứng dụng thực tế

van chặn đồng được lựa chọn ưu tiên trong nhiều công trình nhờ sự tin cậy cao:

• Hệ thống cấp thoát nước sinh hoạt tòa nhà, khu dân cư, khách sạn.

• Hệ thống đường ống cấp nước nóng trung tâm, lò hơi nhiệt độ vừa.

• Mạng lưới PCCC dân dụng, hệ thống làm mát HVAC.

• Trạm nén khí áp suất thấp, nhà máy sản xuất thực phẩm và nước giải khát.

Tại sao nên trang bị van chặn đồng?

• Chống hoen gỉ tuyệt đối: Không xả cặn gỉ sét vào nguồn nước sạch sinh hoạt, bảo vệ sức khỏe con người.

• Tiết kiệm chi phí vận hành: Không làm cản trở dòng chảy, giảm tải chi phí điện năng cho máy bơm.

• Đã được kiểm chứng độ bền: Tuổi thọ sử dụng có thể kéo dài hàng chục năm nếu vận hành đúng thiết kế.

Hướng dẫn lựa chọn van chặn đồng

Quy trình 6 bước lựa chọn chuẩn kỹ thuật

1. Xác định môi trường lưu chất: Kiểm tra xem lưu chất là nước sạch, nước nóng hay khí nén để chọn cấp chất liệu đồng.

2. Xác định kích thước đường ống (DN): Đo chính xác đường kính ngoài của ống để chọn kích thước van tương ứng.

3. Xác định áp suất làm việc: Kiểm tra áp lực hệ thống (PN10, PN16, PN25) để van không bị rò rỉ do quá tải.

4. Kiểm tra kiểu kết nối: Chọn tiêu chuẩn ren (BS21 hoặc NPT) để vặn vừa với phụ kiện sẵn có.

5. Kiểm tra nhiệt độ tối đa: Đảm bảo gioăng làm kín chịu được nhiệt độ lưu chất (đặc biệt là hệ thống nước nóng).

6. Lựa chọn thương hiệu uy tín: Ưu tiên mua sản phẩm từ các hãng có nguồn gốc rõ ràng và đầy đủ chứng nhận CO, CQ.

Những sai lầm cần tránh khi lắp đặt và sử dụng

• Dùng van cửa để điều tiết lưu lượng: Việc mở he hé đĩa van sẽ khiến dòng chảy tốc độ cao bào mòn đĩa van, gây hiện tượng rung lắc và hỏng van nhanh chóng.

• Siết ren quá chặt khi thi công: Dùng lực cờ lê quá mạnh có thể làm nứt vỡ thân van đồng thau.

• Lắp đặt ở môi trường quá nhiều cặn bẩn: Cặn cứng bám vào rãnh đế van làm đĩa van không thể đóng kín hoàn toàn.

• Đóng mở van quá nhanh hoặc dùng tay đòn kéo dài vô năng để tác dụng lực quá đà.

Câu hỏi thường gặp

Van cửa đồng là gì?

van chặn đồng là loại van đúc bằng đồng thau, dùng đĩa van nâng lên hạ xuống để đóng hoặc mở hoàn toàn dòng chảy chất lỏng/khí trên đường ống.

van chặn đồng có dùng cho nước nóng được không?

Có. Vật liệu đồng thau chịu nhiệt rất tốt, có thể vận hành ổn định trong các hệ thống nước nóng lên tới 120 độ C tùy thuộc vào chất liệu gioăng làm kín.

van chặn đồng khác van bi đồng như thế nào?

Van cửa đóng mở chậm bằng cách xoay tay quay nhiều vòng và không cản dòng chảy. Van bi đóng mở siêu nhanh bằng tay gạt xoay 90 độ nhưng có kích thước gồng kềnh hơn ở các phân đoạn lớn.

van chặn đồng có điều tiết lưu lượng được không?

Không nên. Van cửa chỉ thiết kế cho nhiệm vụ đóng hoàn toàn hoặc mở hoàn toàn. Nếu dùng điều tiết, đĩa van sẽ bị xói mòn và gây ra tiếng ồn lớn.

Kết luận

van chặn đồng là giải pháp kiểm soát đóng mở dòng chảy tối ưu, mang lại hiệu quả vượt trội về độ bền, khả năng chống ăn mòn và tính an toàn cho hệ thống cấp nước. Lựa chọn đúng kích thước, thông số áp suất và thi công chuẩn kỹ thuật sẽ giúp công trình vận hành êm ái, bền bỉ và tiết kiệm tối đa chi phí bảo trì.

Nếu bạn đang tìm kiếm các sản phẩm van cửa đồng chất lượng cao, đầy đủ chứng nhận CO/CQ cùng mức giá cạnh tranh nhất, hãy liên hệ ngay với chúng tôi để nhận được sự tư vấn chuyên nghiệp từ đội ngũ kỹ sư đối với van cửa đồng.
