Valve Pipe: Tổng Quan, Cấu Tạo Và Hướng Dẫn Lựa Chọn Từ Chuyên Gia

Trong bất kỳ hệ thống dẫn lưu chất công nghiệp hay dân dụng nào, đường ống đóng vai trò như tuyến kênh dẫn truyền. Tuy nhiên, để điều hành, phân phối và kiểm soát toàn bộ dòng chảy đó một cách an toàn và chính xác, hệ thống bắt buộc phải trang bị valve pipe (van đường ống). Việc hiểu rõ bản chất, nguyên lý và tiêu chí lựa chọn dòng thiết bị này quyết định trực tiếp đến hiệu suất vận hành cũng như độ bền lâu dài của toàn bộ công trình.

Valve Pipe Là Gì?

Định Nghĩa Valve Pipe

Van đường ống là thuật ngữ kỹ thuật dùng để chỉ các loại van công nghiệp được lắp đặt trực tiếp trên đường ống nhằm mục đích đóng, mở, điều tiết lưu lượng hoặc kiểm soát hướng đi và áp suất của lưu chất (bao gồm nước, hơi nóng, khí nén, hóa chất, dầu khí).

Vai Trò Trong Hệ Thống Đường Ống

Nếu đường ống đóng vai trò như "mạch máu" dẫn truyền thì van chính là "trái tim" điều phối. Thiếu van, hệ thống không thể tự ngắt khi bảo trì, không thể cân bằng áp suất hay điều chỉnh lưu lượng theo từng công đoạn sản xuất.

Các Chức Năng Chính Của Van

• Đóng/Mở (Isolate): Chặn hoàn toàn hoặc mở tràn dòng chảy.

• Điều tiết (Throttle): Thay đổi lưu lượng và áp suất đầu ra theo biên độ mong muốn.

• Chống chảy ngược (Non-return): Bảo vệ bơm và đường ống trước hiện tượng dội áp ngược.

• Bảo vệ an toàn (Safety/Relief): Tự động xả áp khi hệ thống vượt quá giới hạn thiết kế.

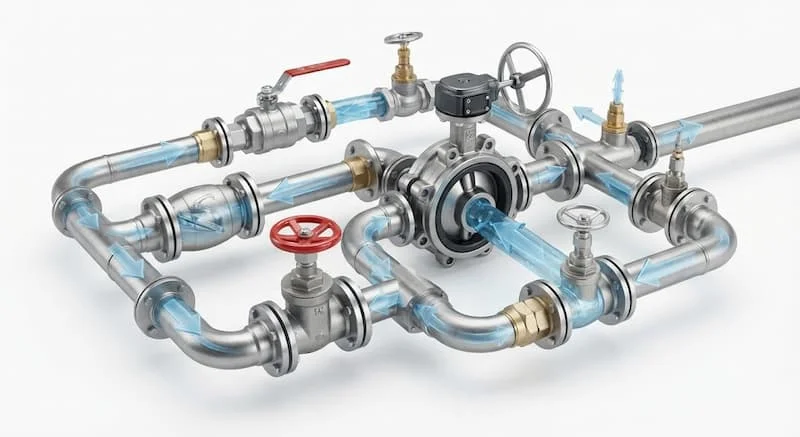

Mối Liên Hệ Giữa Van Và Hệ Thống Đường Ống

Van và đường ống phải đạt độ đồng bộ tuyệt đối về kích thước, tiêu chuẩn kết nối (bích, ren) cũng như khả năng chịu nhiệt, chịu áp. Một chiếc van sai thông số sẽ trở thành "điểm nghẽn" gây sụt áp hoặc rò rỉ toàn tuyến.

Cấu Tạo Và Nguyên Lý Hoạt Động Của van đường ống

Nguyên Lý Hoạt Động

Mọi dòng van đường ống đều vận hành dựa trên các nguyên lý cơ học và thủy lực nền tảng:

• Nguyên lý đóng/mở dòng chảy: Sử dụng bộ phận cản (đĩa, bi, đĩa hình cánh bướm) di chuyển chặn ngang lòng ống hoặc xoay góc 90 độ để mở hoàn toàn khoảng trống cho lưu chất đi qua.

• Nguyên lý điều tiết lưu lượng: Tạo ra một khe hở có thể điều chỉnh độ rộng giữa đĩa van và bệ van. Độ mở càng hẹp, trở lực dòng chảy càng tăng, dẫn đến lưu lượng đầu ra giảm xuống.

• Nguyên lý chống chảy ngược: Tận dụng chính lực đẩy của dòng chảy thuận để đẩy đĩa van mở ra. Khi dòng chảy ngừng hoặc dội ngược lại, trọng lực kết hợp cùng lực áp ngược sẽ tự động ép đĩa van về vị trí đóng chặt.

• Nguyên lý bảo vệ áp suất: Sử dụng cơ chế lò xo cân bằng. Khi áp lực lưu chất tác động lên đĩa van thắng lực ép của lò xo cài đặt sẵn, van sẽ tự xả lưu chất ra ngoài để hạ áp hệ thống.

Cấu Tạo Chung Của van đường ống

Dù đa dạng về kiểu dáng, cấu tạo một van đường ống chuẩn bao gồm các bộ phận chính sau:

• Thân van (Body): Phần khung vỏ chịu áp lực chính, bao bọc linh kiện bên trong và đúc sẵn các cổng kết nối với đường ống.

• Đĩa van / Bi van / Cánh van: Thành phần tiếp xúc trực tiếp với lưu chất, chuyển động để ngắt hoặc cho dòng chảy qua.

• Trục van (Stem): Thanh truyền lực kết nối từ bộ điều khiển đến đĩa van hoặc bi van.

• Gioăng làm kín (Seat & Gasket): Chế tạo từ vật liệu đàn hồi (EPDM, PTFE) hoặc kim loại, giữ nhiệm vụ chống rò rỉ lưu chất ra ngoài môi trường.

• Cơ chế điều khiển: Bao gồm cơ tay (tay gạt, tay quay vô lăng) hoặc bộ truyền động tự động (động cơ điện, đầu khí nén, xi lanh thủy lực).

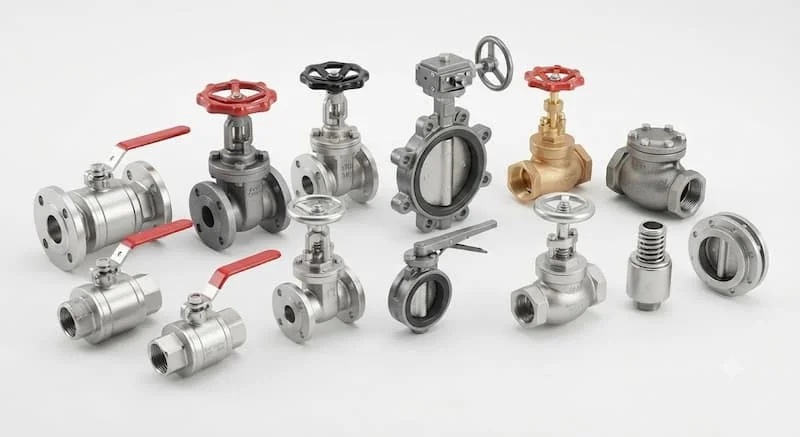

Các Loại van đường ống Phổ Biến

Để dễ dàng lựa chọn, van đường ống được phân loại cụ thể theo cấu trúc và mục đích vận hành:

1. Phân loại theo chức năng

• Van bi (Ball Valve): Dùng một viên bi đục lỗ xuyên tâm. Xoay 90 độ để đóng/mở cực nhanh, độ kín rất cao.

• Van bướm (Butterfly Valve): Dùng đĩa van hình tròn xoay quanh trục. Trọng lượng nhẹ, tối ưu chi phí cho các đường ống kích thước lớn.

• Van cổng (Gate Valve): Đĩa van nâng lên/hạ xuống vuông góc với dòng chảy. Khi mở hoàn toàn, van không làm cản trở dòng chảy, tổn thất áp suất gần như bằng 0.

• Van cầu (Globe Valve): Dạng hình cầu với dòng chảy đi theo đường chữ S. Đây là dòng van chuyên dụng nhất cho nhiệm vụ điều tiết lưu lượng.

• Van một chiều (Check Valve): Tự động vận hành nhằm bảo vệ máy bơm và đường ống khỏi hiện tượng va đập thủy lực (búa nước).

• Van điện từ (Solenoid Valve): Đóng mở bằng cuộn hút điện từ, thời gian đóng mở tính bằng mili giây, dùng cho hệ thống tự động hóa.

• Van an toàn & Van giảm áp: Nhóm van điều khiển áp suất, đảm bảo đường ống không bị nổ do quá áp hoặc duy trì áp suất đầu ra ổn định.

• Van xả khí: Loại bỏ các bọt khí tích tụ ở điểm cao của đường ống, tránh hiện tượng e-khi làm giảm lưu lượng truyền tải.

2. Phân loại theo vật liệu chế tạo

• Inox (SUS304, SUS316): Chịu ăn mòn hóa chất vượt trội, chịu nhiệt độ cao, dùng cho thực phẩm, dược phẩm và hóa chất.

• Gang (Cast Iron / Ductile Iron): Chịu lực tốt, giá thành hợp lý, ứng dụng phổ biến trong hệ thống nước sạch và xử lý nước thải.

• Đồng (Brass / Bronze): Kháng khuẩn tốt, dùng cho đường ống sinh hoạt quy mô nhỏ hoặc đường khí nén áp thấp.

• Thép carbon (WCB, A105): Chịu áp lực cực lớn và nhiệt độ cao trong các nhà máy nhiệt điện, dầu khí, lọc hóa dầu.

• Nhựa (PVC, UPVC, PPL): Kháng axit, kiềm mạnh, nhẹ và chống ăn mòn điện hóa tuyệt đối.

3. Phân loại theo kiểu kết nối & phương thức điều khiển

• Kiểu kết nối:

  • Nối ren: Dành cho đường ống nhỏ (thường < DN50).

  • Mặt bích (Flange): Dành cho đường ống vừa và lớn (≥ DN50), chịu lực và kín nước cao.

  • Hàn (Welded): Dùng cho hệ thống áp suất cao, yêu cầu tuyệt đối không rò rỉ.

  • Clamp: Dùng trong hệ thống vi sinh, thực phẩm, dễ tháo lắp vệ sinh.

• Phương thức điều khiển: Điều khiển cơ (Tay gạt, tay quay), Điều khiển điện (24V, 220V, 380V), Điều khiển khí nén (Single / Double acting), Điều khiển thủy lực.

Thông Số Kỹ Thuật Quan Trọng

Khi tra cứu tài liệu kỹ thuật van, bạn cần chú ý các thông số sau:

• Kích thước danh định (DN): Đường kính trong của van (DN15 = 1/2", DN50 = 2", DN100 = 4"...).

• Áp suất danh định (PN / Class): Áp suất làm việc tối đa (PN10, PN16, PN25, Class 150, Class 300).

• Tiêu chuẩn kết nối: ANSI (Mỹ), JIS (Nhật Bản), DIN (Đức/Châu Âu), BS (Anh).

• Dải nhiệt độ & Chống ăn mòn: Giới hạn nhiệt độ của vật liệu thân van và gioăng làm kín.

So Sánh Các Loại van đường ống Tiêu Biểu

Tại Sao Cần Lựa Chọn Đúng van đường ống?

Lựa chọn sai van sẽ dẫn đến những hậu quả dây chuyền nghiêm trọng:

• Đảm bảo hiệu quả vận hành: Van đúng công suất giúp lưu chất di chuyển mượt mà, đúng thông số lưu lượng của dây chuyền.

• Giảm tổn thất áp suất: Chọn van cầu cho hệ thống cần bảo toàn áp lực sẽ làm tụt áp mạnh, buộc máy bơm vận hành quá tải.

• Tăng tuổi thọ hệ thống: Dùng sai vật liệu (như lắp van gang vào đường ống hóa chất) làm van bị ăn mòn thủng thân chỉ sau ngắn ngày.

• Giảm chi phí bảo trì & An toàn: Ngăn ngừa sự cố cháy nổ, rò rỉ hóa chất độc hại ra môi trường, tránh việc dừng máy đột ngột gây tổn thất kinh tế.

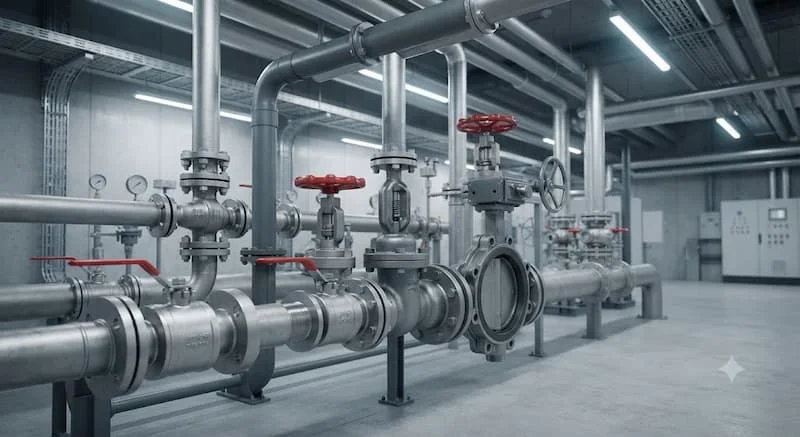

Ứng Dụng Thực Tế Và Kinh Nghiệm Vận Hành

van đường ống Được Sử Dụng Ở Đâu?

Thiết bị xuất hiện trong mọi ngành công nghiệp nền tảng:

• Cấp thoát nước & Xử lý nước thải: Van bướm, van cổng gang, van 1 chiều.

• Nhà máy hóa chất & Thực phẩm: Van bi inox 316, van nhựa UPVC, van Clamp vi sinh.

• Hệ thống HVAC & PCCC: Van bướm tín hiệu điện, van báo động, van giảm áp.

• Hệ thống Dầu khí & Hơi nóng (Steam): Van cầu đúc thép, van cổng chịu nhiệt cao, van xả bẫy hơi.

• Nhà máy điện & Hệ thống khí nén: Van an toàn, van điện từ, van điều khiển khí nén.

Khi Nào Nên Sử Dụng Từng Loại?

• Dùng Van Bi: Khi cần đóng/mở nhanh, độ kín tuyệt đối cho đường ống kích thước nhỏ và trung bình.

• Dùng Van Cổng: Khi cần mở hoàn toàn dòng chảy lưu lượng lớn mà không muốn tụt áp.

• Dùng Van Bướm: Khi lắp đặt cho hệ thống đường ống kích thước lớn (DN100 trở lên) để tiết kiệm không gian và chi phí.

• Dùng Van Một Chiều: Lắp ngay sau đầu ra của máy bơm để chống dòng nước dội ngược làm vỡ bơm.

• Dùng Van Điện Từ / Khí Nén: Khi cần tích hợp điều khiển tự động hóa từ xa qua tủ PLC.

Sai Lầm Thường Gặp Cần Tránh

1. Chọn sai vật liệu: Dùng van đồng/gang cho môi trường hóa chất đậm đặc.

2. Lắp ngược chiều dòng chảy: Không chú ý mũi tên chỉ hướng dòng chảy đúc nổi trên thân van cầu hay van 1 chiều.

3. Không đồng bộ tiêu chuẩn kết nối: Ghép nối van tiêu chuẩn JIS (Nhật) vào mặt bích tiêu chuẩn ANSI (Mỹ) dẫn đến lệch tâm lỗ bulong.

4. Bỏ qua khâu bảo trì: Không tra mỡ bôi trơn trục van hoặc không kiểm tra gioăng định kỳ, dẫn đến van bị kẹt cứng.

Hướng Dẫn Lựa Chọn van đường ống

Cách Lựa Chọn van đường ống Chuẩn Chuyên Gia

1. Xác định lưu chất: Kiểm tra tính chất lý - hóa của môi trường truyền tải (nước, khí, hóa chất, hơi).

2. Xác định áp suất & nhiệt độ: Chọn mức giới hạn nhiệt/áp lớn hơn từ 15-20% so với thông số vận hành tối đa.

3. Lựa chọn vật liệu phù hợp: Dựa vào lưu chất để chọn Inox, Gang, Thép, Đồng hay Nhựa.

4. Lựa chọn kiểu kết nối & phương thức điều khiển: Chọn bích/ren/hàn và tay gạt/tay quay hoặc điều khiển tự động.

5. Kiểm tra tiêu chuẩn kỹ thuật: Đảm bảo chuẩn bích trùng khớp (ANSI/JIS/DIN).

Checklist Kiểm Tra Trước Khi Mua Van

• Kiểm tra chính xác đường kính DN của ống.

• Áp suất PN của van phải lớn hơn áp suất cực đại của hệ thống.

• Vật liệu thân van và gioăng phải chịu được tính chất hóa học của lưu chất.

• Tiêu chuẩn mặt bích van phải trùng khớp với mặt bích ống đang dùng.

• Sản phẩm phải có CO/CQ (Chứng nhận xuất xứ & chất lượng) và tem bảo hành rõ ràng.

Lưu Ý Khi Lắp Đặt Và Bảo Trì

• Vệ sinh sạch đường ống (rác hàn, cát bụi) trước khi lắp van vào hệ thống.

• Siết bulong mặt bích theo hình đối xứng (chéo góc) để mặt gioăng được ép đều, tránh lệch mép gây rò rỉ.

• Lên lịch vệ sinh, bôi trơn mỡ chịu nhiệt lên trục van và kiểm tra độ đàn hồi của gioăng từ 3 – 6 tháng/lần.

Các Câu Hỏi Thường Gặp (FAQ)

Valve pipe là gì?

Van đường ống là từ chỉ các loại van công nghiệp lắp đặt trên đường ống dùng để đóng, mở, ngắt hoặc điều tiết dòng chảy của các loại lưu chất.

Van đường ống gồm những loại nào phổ biến nhất?

Các dòng phổ biến nhất bao gồm: van bi, van bướm, van cổng, van cầu, van một chiều, van an toàn, van giảm áp và van điện từ.

Nên chọn van đường ống bằng inox hay đồng?

Chọn van đồng cho các hệ thống nước sạch, khí nén quy mô nhỏ (thường dưới DN50) để tiết kiệm chi phí. Chọn van inox khi làm việc trong môi trường hóa chất, nước thải, hơi nóng hoặc yêu cầu vệ sinh an toàn thực phẩm.

Van đường ống có dùng cho hóa chất được không?

Có. Tuy nhiên bắt buộc phải chọn dòng van chế tạo từ Inox 316, Nhựa (UPVC, PPL) hoặc van lót Teflon (PTFE) để chống bị ăn mòn.

Làm thế nào để lựa chọn valve pipe phù hợp?

Bạn cần xác định rõ 5 yếu tố: Tên lưu chất, Nhiệt độ & Áp suất làm việc, Kích thước ống (DN), Kiểu kết nối và Phương thức vận hành (cơ hay tự động).

Kết Luận

Có thể khẳng định, valve pipe là thành phần quan trọng quyết định đến độ an toàn, tính linh hoạt và tuổi thọ của toàn bộ hệ thống đường ống. Việc hiểu rõ bản chất từng dòng van, chọn đúng thông số kỹ thuật và thi công đúng chuẩn sẽ giúp doanh nghiệp tiết kiệm hàng trăm triệu đồng chi phí sửa chữa và điện năng tiêu thụ đối với valve pipe.
