Cẩm Nang Kỹ Thuật Về Van Chặn: Cấu Tạo, Phân Loại Và Hướng Dẫn Lựa Chọn Từ Chuyên Gia

Vì Sao Van Chặn Là Thiết Bị Không Thể Thiếu Trong Hệ Thống Đường Ống?

Hãy tưởng tượng một tình huống thực tế: Hệ thống đường ống cấp nước trục chính của một tòa nhà cao tầng gặp sự cố rò rỉ hoặc cần bảo trì định kỳ, nhưng kỹ thuật viên lại phát hiện ra hệ thống hoàn toàn không có điểm khóa dòng chảy phân đoạn. Hoặc tại một nhà máy hóa chất, một đường ống dẫn lưu chất áp lực cao bất ngờ bị bục, chất lỏng độc hại phun trào tự do mà không có cách nào cô lập khẩn cấp.

Trong những kịch bản này, nếu không có một thiết bị van chặn chất lượng cao được bố trí tại các vị trí trọng yếu, người vận hành sẽ không thể ngắt dòng lưu chất nhanh chóng. Hậu quả trực tiếp là dòng lưu chất thất thoát không kiểm soát, chi phí sửa chữa khắc phục sự cố tăng vọt, và trên hết là nguy cơ mất an toàn vận hành nghiêm trọng cho toàn bộ nhà máy lẫn con người.

Van chặn chính là giải pháp cốt lõi giải quyết triệt để các rủi ro trên. Thiết bị này đảm nhận vai trò đóng mở toàn phần hoặc cô lập dòng chảy một cách hiệu quả, tạo ra các phân đoạn an toàn phục vụ công tác sửa chữa mà không làm gián đoạn toàn bộ hệ thống. Chính vì lý do đó, dòng van này xuất hiện trong hầu hết các sơ đồ thiết kế hệ thống đường ống từ công nghiệp nặng, mạng lưới PCCC cho đến các đường ống dân dụng cơ bản.

Van Chặn Là Gì?

Định Nghĩa Van Chặn

Van chặn (tên tiếng Anh thường gọi là Isolation Valve hoặc Shut-off Valve) là một loại thiết bị cơ khí đặc thù được lắp đặt trực tiếp trên hệ thống đường ống. Chức năng chính và quan trọng nhất của thiết bị này là đóng hoặc mở hoàn toàn, cho phép hoặc ngăn chặn tuyệt đối dòng lưu chất di chuyển qua vị trí lắp van.

Nhờ cấu trúc làm kín có độ tin cậy cao, dòng van này có thể ứng dụng linh hoạt cho đa dạng môi trường lưu chất khác nhau, từ nước sạch, nước thải, khí nén, hơi nóng nhiệt độ cao cho đến các dung môi dầu khí và hóa chất ăn mòn mạnh.

Nguyên Lý Hoạt Động

Cơ chế vận hành của thiết bị dựa trên việc di chuyển bộ phận đĩa van (vật cản) vào hoặc ra khỏi đường đi của dòng lưu chất:

• Đóng dòng chảy: Bộ phận điều khiển truyền lực làm đĩa van hạ xuống hoặc xoay góc, ép chặt vào vòng đệm (ghế van), tạo ra một vách ngăn kín khít chặn đứng dòng lưu chất.

• Mở dòng chảy: Đĩa van được nhấc lên hoặc xoay song song với hướng dòng chảy, giải phóng toàn bộ không gian lòng ống để lưu chất lưu thông tự do.

• Cô lập khu vực: Khi một đoạn ống phía sau van gặp sự cố, van sẽ được đóng chặt để cô lập hoàn toàn phân khu đó, giúp kỹ thuật viên tháo dỡ, bảo trì thiết bị một cách an toàn mà các phân khu khác vẫn hoạt động bình thường.

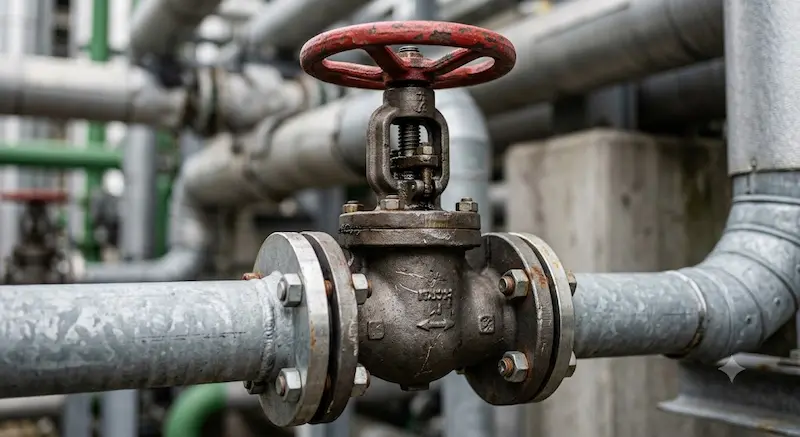

Van Chặn Khác Van Điều Tiết Như Thế Nào?

Nhiều người thường nhầm lẫn giữa hai loại van này, dẫn đến việc sử dụng sai công năng và làm giảm tuổi thọ hệ thống. Bảng dưới đây phân tích rõ sự khác biệt:

Cấu Tạo Cơ Bản Của Van Chặn

Một thiết bị van chặn tiêu chuẩn được cấu thành từ 5 bộ phận chính, phối hợp nhịp nhàng để đảm bảo khả năng vận hành và độ kín khít cơ học:

Thân Van (Body)

Là lớp vỏ bọc chịu lực bên ngoài, bảo vệ các chi tiết nội bộ và kết nối trực tiếp với đường ống. Vật liệu đúc thân van quyết định môi trường làm việc của thiết bị:

• Gang (Cast Iron): Chịu lực tốt, giá thành rẻ, dùng cho hệ thống nước thông thường.

• Inox (Stainless Steel 304/316): Chống gỉ sét, kháng hóa chất, dùng cho thực phẩm và dược phẩm.

• Đồng (Bronze/Brass): Dễ gia công, chống ăn mòn tốt, thường dùng cho các đường ống size nhỏ dân dụng.

• Thép (Carbon Steel): Chịu nhiệt độ và áp lực cực cao, chuyên dụng cho hệ thống hơi nóng, dầu khí.

Đĩa Van (Disc/Gate/Ball)

Là bộ phận trực tiếp tiếp xúc và thực hiện nhiệm vụ đóng mở dòng lưu chất. Đĩa van có thể là một tấm kim loại phẳng (ở van cổng), một quả cầu khoét lỗ (ở van bi) hoặc một đĩa tròn xoay (ở van bướm). Bộ phận này đòi hỏi phải có độ phẳng và độ cứng cao để không bị biến dạng dưới áp lực dòng chảy.

Trục Van (Stem)

Thân trục kim loại dạng ren hoặc trục trơn nối liền giữa bộ điều khiển phía trên và đĩa van phía dưới. Trục van chịu trách nhiệm truyền động cơ học (xoay hoặc tịnh tiến) từ tay quay/motor để nâng hạ hoặc xoay đĩa van một cách chính xác.

Gioăng Làm Kín (Seat/Gasket)

Nằm tại vị trí tiếp xúc giữa đĩa van và thân van khi van đóng hoàn toàn. Bộ phận này ngăn ngừa hiện tượng rò rỉ lưu chất qua các khe hở cơ khí. Các vật liệu phổ biến bao gồm: EPDM (cao su chịu nhiệt nhẹ), PTFE / Teflon (chống ăn mòn hóa chất, chịu nhiệt cao), và NBR (cao su chịu dầu).

Bộ Điều Khiển (Actuator)

Cơ cấu giúp người vận hành tác động lực lên van. Đối với hệ thống thủ công, thiết bị sử dụng tay quay (vô lăng) hoặc tay gạt. Đối với các đường ống lớn hoặc cần tự động hóa, van sẽ được tích hợp thêm hộp số trợ lực, bộ điều khiển điện hoặc bộ điều khiển khí nén.

Các Loại Van Chặn Phổ Biến Hiện Nay

Trên thị trường hiện nay, việc phân loại van vào kết cấu hình học của đĩa van và phương thức đóng mở dòng chảy. Mỗi dòng van sở hữu những đặc tính kỹ thuật riêng biệt.

Van Cổng (Gate Valve)

• Cơ chế: Đĩa van chuyển động tịnh tiến lên xuống vuông góc với dòng chảy giống như một chiếc cổng sập.

• Ưu điểm: Khi mở hoàn toàn, đĩa van được kéo lên hết, lòng van thông suốt 100% giúp tổ thất áp suất và lưu lượng qua van gần như bằng không.

• Ứng dụng: Thích hợp nhất cho hệ thống cấp thoát nước đô thị, mạng lưới đường ống PCCC tầm cỡ lớn, nơi dòng chảy cần được giữ nguyên áp lực.

Van Bi (Ball Valve)

• Cơ chế: Đĩa van là một quả bi rỗng được đục lỗ xuyên tâm, xoay một góc 90 độ để đóng hoặc mở đường đi.

• Ưu điểm: Tốc độ đóng mở cực nhanh chỉ với một thao tác gạt, độ kín khít thuộc hàng cao nhất trong các dòng van cơ nhờ gioăng ôm khít quả bi.

• Ứng dụng: Phổ biến trong ngành công nghiệp dầu khí, dẫn động khí nén, hóa chất và các thiết bị tự động hóa tốc độ cao.

Van Bướm (Butterfly Valve)

• Cơ chế: Đĩa van là một tấm lá kim loại tròn xoay quanh trục cố định nằm ngay giữa lòng đường ống.

• Ưu điểm: Thiết kế thân van cực kỳ mỏng, gọn nhẹ, tốn rất ít không gian lắp đặt trên đường ống và có mức chi phí đầu tư thấp nhất so với các dòng van khác cùng kích thước.

• Ứng dụng: Sử dụng rộng rãi trong hệ thống điều hòa không khí trung tâm (HVAC), xử lý nước xả thải, cấp nước sạch.

Van Cầu (Globe Valve)

• Cơ chế: Dòng lưu chất đi vào van sẽ bị bẻ hướng đi lên qua một cửa van hình yên ngựa, đĩa van dạng côn sẽ hạ xuống để bịt kín cửa van này.

• Ưu điểm: Tuy là van nhưng cấu trúc đặc thù giúp van cầu có khả năng điều tiết lưu lượng ở mức khá tốt mà không lo đĩa van bị rung lắc hay hư hỏng như van cổng.

• Ứng dụng: Lựa chọn bắt buộc cho các đường ống dẫn hơi nóng (Steam), lò hơi, hệ thống gas và chất lỏng áp suất cao.

So Sánh Các Loại Van Phổ Biến

Để giúp các kỹ sư dự án dễ dàng đưa ra quyết định lựa chọn loại van nào tối ưu nhất cho bài toán kinh tế và kỹ thuật, dưới đây là bảng so sánh trực quan:

Phân tích chuyên sâu từ kỹ sư:

• Khi nào nên dùng van cổng? Khi đường ống có kích thước lớn (từ DN50 trở lên), yêu cầu lưu lượng chảy thẳng không bị giảm áp suất, và tần suất đóng mở trong năm không quá nhiều (chỉ đóng khi cần bảo trì trục chính).

• Khi nào nên dùng van bi? Khi hệ thống yêu cầu độ kín khít tuyệt đối đối với các lưu chất nguy hiểm (khí gas, hóa chất), kích thước đường ống nhỏ đến vừa, và đòi hỏi phải ngắt dòng chảy lập tức khi có sự cố.

• Khi nào nên dùng van bướm? Khi không gian lắp đặt chật hẹp (vị trí hộp kỹ thuật, sát tường), đường ống kích thước lớn và ngân sách mua vật tư cho dự án cần được tối ưu tối đa.

Những Thông Số Quan Trọng Khi Chọn Van

Việc mua sắm thiết bị vật tư công nghiệp đòi hỏi sự chính xác tuyệt đối về mặt thông số kỹ thuật. Một sai lệch nhỏ có thể khiến thiết bị không thể lắp vừa vào hệ thống hiện tại.

Kích Thước Đường Kính Danh Định (DN)

Kích thước van phải đồng bộ hoàn toàn với đường kính ngoài của ống thép hoặc ống nhựa:

• DN15, DN25: Dùng cho đường ống nhánh gia đình, thiết bị đo đạc nhỏ.

• DN50, DN100, DN200: Kích thước tiêu chuẩn cho các trục cấp nước nhà máy, tòa nhà và hệ thống công nghiệp tầm trung.

Áp Suất Làm Việc (PN / Nomical Pressure)

Là áp lực tối đa mà van có thể chịu đựng được khi vận hành liên tục ở điều kiện tiêu chuẩn. Các cấp áp suất phổ biến bao gồm PN10, PN16, PN25, PN40. Hệ thống bơm có áp lực bao nhiêu thì phải chọn van có chỉ số PN lớn hơn hoặc bằng mức đó để tránh rủi ro nứt vỡ thân van.

Nhiệt Độ Làm Việc

Chất liệu của gioăng làm kín và thân van sẽ giới hạn ngưỡng nhiệt độ:

• Hệ thống nước lạnh: Dùng van gang gioăng EPDM (chịu dưới 90°C).

• Hệ thống hơi nóng, dầu truyền nhiệt: Bắt buộc dùng van thép hoặc van inox kết hợp gioăng PTFE chịu nhiệt độ cao (trên 200°C).

Kiểu Kết Nối Với Đường Ống

• Nối Ren (Threaded): Dùng cho van size nhỏ (dưới DN50), lắp đặt nhanh, giá thành rẻ.

• Nối Mặt Bích (Flanged): Dùng cho hệ thống chịu áp lực lớn, size lớn, kết nối bằng bu lông chắc chắn.

• Kiểu Kẹp Wafer / Lug: Thường thấy ở van bướm, van được ép chặt ở giữa hai mặt bích đường ống, giúp giảm trọng lượng hệ thống.

Tại Sao Chọn Sai Van Có Thể Gây Thiệt Hại Lớn?

Trong thực tế vận hành, việc chủ quan hoặc thiếu kiến thức khi lựa chọn chủng loại van thường dẫn đến những hậu quả khôn lường về mặt kinh tế:

• Rò rỉ lưu chất độc hại: Chọn van có gioăng cao su NBR thông thường để chạy hóa chất axit sẽ khiến gioăng bị mủn thối chỉ sau vài tuần, gây rò rỉ hóa chất ra môi trường, nguy hại đến tính mạng công nhân.

• Ăn mòn và phá hủy cơ học nhanh chóng: Dùng van gang trong môi trường nước biển hoặc nước có độ mặn cao sẽ kích hoạt quá trình oxy hóa mạnh, làm kẹt cứng trục van và đĩa van, khiến van mất hoàn toàn khả năng đóng mở.

• Mất áp suất và hiệu suất hệ thống: Lắp đặt một chiếc van cầu trên đường ống cấp nước trục chính sẽ làm dòng nước bị đổi hướng liên tục bên trong thân van, gây sụt giảm áp lực nước nghiêm trọng ở các tầng trên cao.

• Chi phí bảo trì, dừng sản xuất tăng vọt: Khi một chiếc van bị hỏng, việc tháo dỡ để thay thế đồng nghĩa với việc toàn bộ dây chuyền sản xuất phải tạm dừng hoạt động. Thiệt hại do dừng máy một ngày có thể lớn hơn gấp trăm lần giá trị của một chiếc van chất lượng cao.

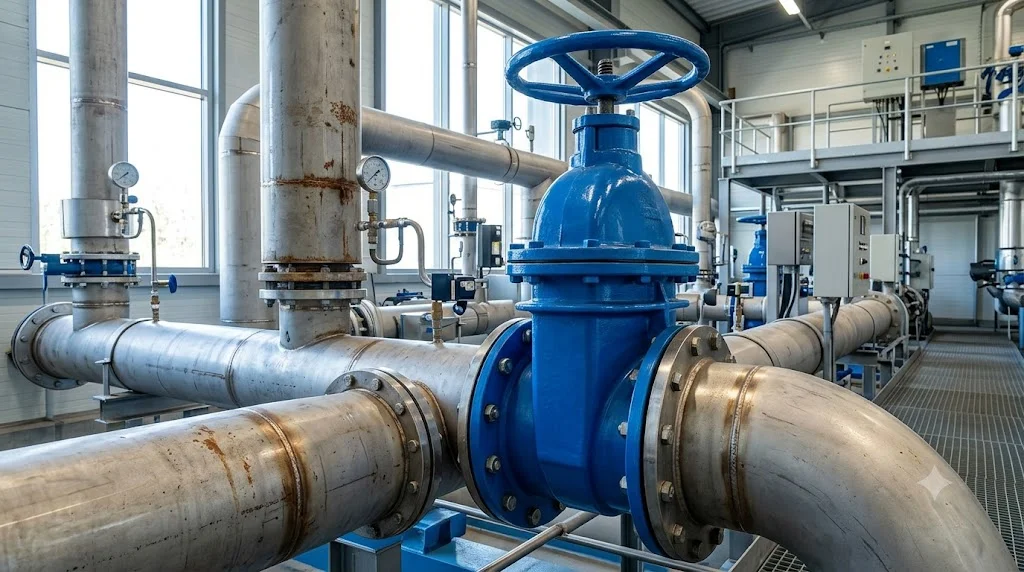

Van Được Sử Dụng Trong Những Hệ Thống Nào?

• Hệ Thống Cấp Nước Sạch: Lắp đặt tại đầu nguồn trạm bơm, các nút thắt phân vùng phân phối nước của thành phố để kiểm soát dòng chảy.

• Hệ Thống PCCC (Phòng Cháy Chữa Cháy): Van cổng ty nổi hoặc van bướm kèm công tắc giám sát được lắp tại các cụm bơm, đảm bảo đường ống luôn đầy nước áp lực cao sẵn sàng dập tắt đám cháy.

• Hệ Thống HVAC (Điều Hòa Không Khí): Điều phối dòng nước chiler làm mát chạy quanh các tầng của tòa nhà văn phòng, trung tâm thương mại.

• Nhà Máy Công Nghiệp Nặng: Các nhà máy sản xuất giấy, xi măng, luyện kim đều cần van để cô lập các cụm máy móc khi cần đại tu.

• Ngành Dầu Khí Và Khí Hóa Lỏng: Kiểm soát an toàn dòng hydro, xăng dầu di chuyển xuyên suốt các bồn chứa áp lực.

• Xử Lý Nước Thải: Ứng dụng van bướm, van cổng có lót cao su chống mài mòn để chặn dòng nước thải thô chứa bùn và rác cát.

• Ngành Hóa Chất: Sử dụng hoàn toàn van inox hoặc van nhựa cao cấp để chịu đựng tính ăn mòn của các hợp chất hữu cơ và vô cơ.

Những Sai Lầm Thường Gặp Khi Sử Dụng Van

Ngay cả các đơn vị thi công lâu năm đôi khi vẫn mắc phải những sai lầm kỹ thuật cơ bản dưới đây:

• Sai lầm 1: Chọn sai vật liệu. Nghĩ rằng nước nào cũng như nhau và dùng van đồng cho nước thải công nghiệp, khiến tuổi thọ van giảm sút nghiêm trọng.

• Sai lầm 2: Chọn sai áp suất. Sử dụng van tiêu chuẩn PN10 lắp cho hệ thống đường ống chung cư cao tầng có áp suất tĩnh lên đến 14 Bar, dẫn đến nứt thân van.

• Sai lầm 3: Lắp sai chiều dòng chảy. Đối với van cầu, trên thân van luôn có mũi tên chỉ hướng dòng chảy. Lắp ngược chiều mũi tên này sẽ khiến áp lực nước đẩy ngược đĩa van, gây khó khăn khi đóng van và nhanh hỏng trục.

• Sai lầm 4: Không bảo trì định kỳ. Van ít khi đóng mở nên trục van dễ bị đóng cặn bẩn và rỉ sét. Nếu không tra dầu mỡ định kỳ 6 - 12 tháng, van sẽ bị kẹt cứng khi có sự cố khẩn cấp xảy ra.

• Sai lầm 5: Dùng van để tiết lưu dòng chảy. Hé mở 30% van cổng để giảm bớt nước. Dòng nước tốc độ cao đi qua khe hẹp sẽ tạo ra lực xói mòn cực mạnh, làm khuyết tật đĩa van và khiến van không bao giờ có thể đóng kín được nữa.

Hướng Dẫn Chọn Van Phù Hợp

Để sở hữu một hệ thống đường ống vận hành hoàn hảo với chi phí tối ưu nhất, quý khách hàng hãy tuân thủ quy trình lựa chọn 6 bước chuẩn kỹ sư sau:

• Bước 1: Xác định loại lưu chất. Ghi rõ lưu chất là nước sạch, nước thải, hơi nóng, hay hóa chất để định hình dòng vật liệu (Gang, đồng hay inox).

• Bước 2: Xác định nhiệt độ vận hành. Nhiệt độ thực tế của dòng lưu chất là bao nhiêu độ C nhằm chọn loại gioăng làm kín (EPDM, NBR hay Teflon) không bị nóng chảy.

• Bước 3: Xác định áp suất làm việc. Kiểm tra áp lực tối đa của bơm (ví dụ: bơm đẩy 12 Bar thì bắt buộc phải chọn van chuẩn PN16).

• Bước 4: Lựa chọn vật liệu phù hợp. Cân đối giữa bài toán kinh tế và kỹ thuật môi trường (Ví dụ: môi trường thường chọn gang, môi trường vi sinh chọn inox).

• Bước 5: Chọn kiểu kết nối phù hợp. Xem xét đường ống hiện tại kết nối bằng ren hay mặt bích tiêu chuẩn gì (JIS, BS, ANSI) để chọn bích van đồng bộ.

• Bước 6: Lựa chọn thương hiệu uy tín. Đặt niềm tin vào các thương hiệu van công nghiệp đã có tên tuổi lớn trên thị trường, tránh mua hàng trôi nổi không rõ nguồn gốc.

Checklist Trước Khi Mua Van

Trước khi ký hợp đồng mua sắm vật tư hoặc gửi yêu cầu báo giá đến nhà phân phối, bạn hãy hoàn thiện danh sách kiểm tra nhanh dưới đây:

•  Xác định chính xác kích thước đường kính danh định DN.

•  Kiểm tra áp suất định mức PN phù hợp với hệ thống bơm.

•  Vật liệu thân van và gioăng tương thích hoàn toàn với lưu chất.

•  Kiểu kết nối (Ren/Mặt bích) trùng khớp với thiết kế đường ống.

•  Nhà cung cấp cam kết cung cấp đầy đủ chứng nhận xuất xứ và chất lượng (CO-CQ).

•  Thời gian bảo hành chính hãng rõ ràng (Tối thiểu 12 tháng).

•  Có đầy đủ bản vẽ kỹ thuật (Catalogue) chi tiết của sản phẩm.

•  Lựa chọn đơn vị cung cấp uy tín, có năng lực lưu kho và hỗ trợ kỹ thuật tốt.

Câu Hỏi Thường Gặp Về Van

Van chặn dùng để làm gì?

Van là thiết bị lắp trên đường ống có chức năng chính là đóng hoặc mở hoàn toàn, dùng để cho phép hoặc ngăn chặn tuyệt đối dòng chảy của chất lỏng, chất khí nhằm cô lập các phân đoạn đường ống khi cần thiết.

Van chặn và van điều tiết khác nhau như thế nào?

Van chỉ có hai trạng thái hoạt động hiệu quả là đóng hết hoặc mở hết (On/Off), dùng để ngăn dòng chảy. Trong khi đó, van điều tiết có khả năng hé mở ở nhiều góc độ khác nhau để kiểm soát, tăng giảm lưu lượng và áp suất dòng chảy theo ý muốn mà không bị hư hỏng.

Nên chọn van cổng hay van bướm?

Lựa chọn này phụ thuộc vào kích thước và ngân sách. Nếu bạn cần lưu thông 100% dòng chảy không sụt áp và tần suất đóng mở ít, hãy chọn van cổng. Nếu không gian lắp đặt hẹp và muốn tối ưu hóa chi phí đầu tư cho đường ống size lớn, van bướm là sự thay thế hoàn hảo.

Van inox có ưu điểm gì?

Dòng van chế tạo từ Inox 304 hoặc 316 sở hữu khả năng chống ăn mòn hóa học tuyệt đối, không bị gỉ sét, chịu được nhiệt độ cao và bề mặt có độ bóng cao chống bám bẩn vi sinh, giúp mang lại tuổi thọ vận hành dài lâu nhất cho hệ thống.

Bao lâu nên bảo trì van một lần?

Do đặc thù thường xuyên ở trạng thái mở hoặc đóng cố định, van dễ bị kẹt trục do cặn bẩn bám vào. Chuyên gia khuyến nghị nên thực hiện tra dầu mỡ vào trục ren và vận hành thử nghiệm đóng/mở van định kỳ từ 6 đến 12 tháng một lần.

Lựa Chọn Đúng Van Chặn Giúp Hệ Thống Hoạt Động Hiệu Quả Hơn

Tóm lại, van đóng vai trò là xương sống an toàn cho mọi hệ thống đường ống công nghiệp lẫn dân dụng hiện nay. Việc thấu hiểu rõ cấu tạo, nguyên lý hoạt động và phân biệt đúng công năng của từng dòng van cổng, van bi, van bướm hay van cầu sẽ giúp các nhà quản lý dự án đưa ra quyết định mua sắm chính xác nhất. Lựa chọn đúng thiết bị ngay từ khâu thiết kế ban đầu không chỉ giúp gia tăng tuổi thọ vận hành cho toàn bộ công trình mà còn giảm thiểu tối đa các chi phí sửa chữa rò rỉ và rủi ro dừng sản xuất không đáng có.
