Van Ống Thủy Lò Hơi: Giải Pháp Kiểm Soát Mực Nước An Toàn Cho Nồi Hơi

Trong vận hành lò hơi công nghiệp, việc kiểm soát và duy trì các thông số vật lý luôn đòi hỏi sự chính xác tuyệt đối. Giữa các đại lượng như áp suất, nhiệt độ, mực nước trong ba-lông lò chính là yếu tố sống còn quyết định đến tính toàn vẹn của cấu trúc cơ khí. Để giúp người vận hành có thể giám sát trực quan bằng mắt thường dải phân cách lỏng khí này, hệ thống ống thủy thủy tinh được lắp đặt như một tấm gương phản chiếu, và đi kèm với nó bắt buộc phải có van ống thủy lò hơi để làm nhiệm vụ đóng ngắt, bảo vệ.

Nhiều đơn vị vận hành trạm nguồn do chủ quan đã bỏ qua các dấu hiệu rò rỉ, đóng cặn tại cụm thiết bị này, dẫn đến những sai lệch nghiêm trọng trong việc định lượng nước. Việc thiếu hụt hay dư thừa nước trong lò không chỉ làm suy giảm hiệu suất sinh hơi mà còn tiềm ẩn nguy cơ nổ vỡ lò do quá nhiệt. Đầu tư và lựa chọn đúng chủng loại van khóa ống thủy chuyên dụng là bước đi căn bản để bảo vệ tính mạng con người và hạ tầng cơ điện của nhà máy.

Vì Sao Van Ống Thủy Lò Hơi Là Thiết Bị Không Thể Thiếu?

Vai trò của việc kiểm soát mực nước trong nồi hơi mang tính chất quyết định đến sự an toàn tổng thể. Nước trong lò phải luôn được duy trì ở một dải quy định để phủ kín các ống vách dòng nhiệt, đảm bảo quá trình hấp thụ nhiệt lượng diễn ra liên tục. Nếu mực nước xuống quá thấp dẫn đến cạn nước, các bề mặt kim loại chịu lửa sẽ bị nung nóng quá mức, biến dạng và phát nổ khi cấp nước lạnh đột ngột. Ngược lại, nước quá đầy sẽ theo dòng hơi sống tràn sang hạ nguồn, gây ra hiện tượng búa nước phá hủy tua-bin hoặc máy móc công nghệ.

Những rủi ro khi không theo dõi chính xác mức nước là vô cùng khốc liệt, có thể hủy hoại toàn bộ phân xưởng chỉ trong vài phút sự cố. Trong bối cảnh các cảm biến điện tử có thể bị nhiễu hoặc báo sai do bọt nước sôi, tầm quan trọng của ống thủy và van ống thủy lại càng được khẳng định. Đây là hệ thống đo lường cơ học trực quan, hoạt động theo nguyên lý bình thông nhau, giúp người công nhân đối chiếu và xác nhận lại độ trung thực của các thiết bị đo tự động.

Sự hiện diện của cấu kiện này ảnh hưởng trực tiếp đến an toàn vận hành lò hơi. Cụm van cho phép người bảo trì cô lập ống thủy tinh một cách an toàn ngay cả khi lò đang giữ áp suất cao để thay thế ống mới nếu xảy ra hiện tượng nứt vỡ, đảm bảo quy trình sản xuất không bị gián đoạn và triệt tiêu nguy cơ bỏng hơi cho kỹ sư.

Van Ống Thủy Lò Hơi Là Gì?

Khái niệm van ống thủy lò hơi dưới góc nhìn kỹ thuật

Để hiểu một cách chuẩn xác theo ngôn ngữ cơ khí điều khiển, van ống thủy lò hơi là gì? Đây là dòng cấu kiện khóa chặn chuyên dụng, được chế tạo đặc biệt từ các phôi kim loại chịu nhiệt cao để lắp đặt đồng bộ tại hai đầu trên và dưới của ống thủy sáng đo mức nước nồi hơi. Thiết bị có nhiệm vụ thiết lập hành lang thông suất giữa lòng lò hơi và ống thủy tinh, đồng thời có khả năng cô lập hoàn toàn môi chất khi cần xử lý sự cố.

Van ống thủy là thiết bị được lắp tại hai đầu ống thủy để đóng mở, cô lập hoặc bảo vệ hệ thống quan sát mực nước trong quá trình vận hành nồi hơi.

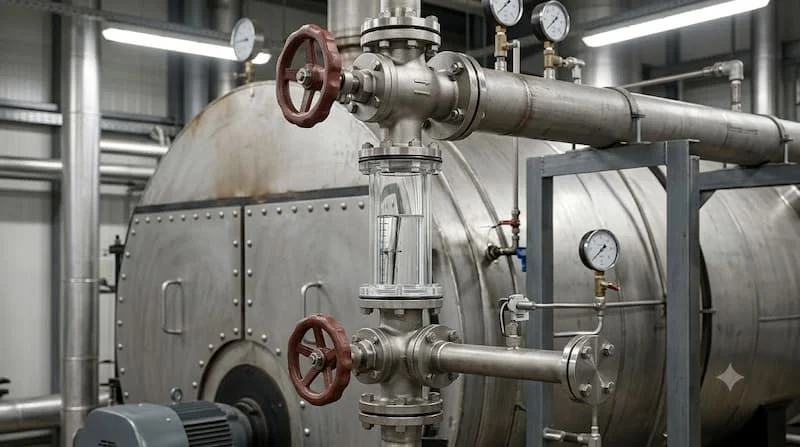

Chức năng và vị trí lắp đặt trên lò hơi

Chức năng cốt lõi của thiết bị là bảo đảm sự lưu thông liên tục của cả dòng nước và dòng hơi đi vào ống thủy thủy tinh, tạo ra sự cân bằng áp suất tĩnh đúng bằng áp suất trong ba-lông lò. Về vị trí lắp đặt trên lò hơi, chúng luôn được bố trí theo cặp song song tại mặt trước hoặc mặt bên của balông lò, đúng tại vị trí dải mực nước trung bình để người vận hành dễ dàng quan sát từ sàn thao tác.

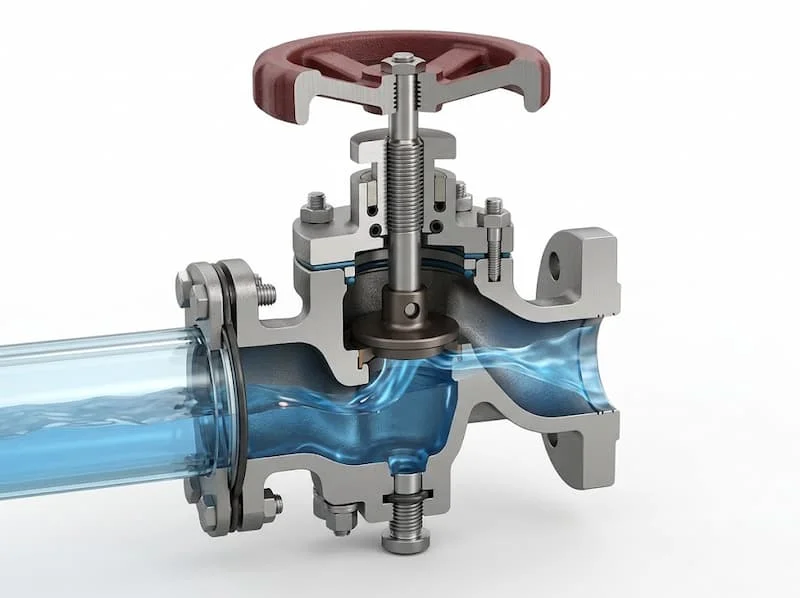

Cấu Tạo Và Nguyên Lý Hoạt Động Của Van Ống Thủy Lò Hơi

Để chịu đựng được chu trình giãn nở nhiệt biến thiên liên tục, cấu tạo van ống thủy lò hơi bao gồm các bộ phận nền tảng sau:

• Thân van: Phần vỏ chịu áp lực chính, có thiết kế góc vuông hoặc đường thẳng tùy model, đúc dày dặn để chống rỗ bề mặt.

• Tay vận hành: Bộ phận tay gạt hoặc tay quay vô lăng để người vận hành tác động lực cơ học đóng mở van.

• Trục van: Ty van bằng thép hợp kim truyền chuyển động xoay từ tay vặn xuống đĩa van.

• Bộ phận làm kín: Các vòng đệm tết chèn bằng graphit chịu nhiệt chuyên dụng để chống rò rỉ hơi ra ngoài dọc theo trục van.

• Kết nối với ống thủy: Đầu ra của van được thiết kế các gioăng côn và đai ốc siết khít để ôm chặt lấy hai đầu ống thủy tinh hoặc thước thủy bộ bộ.

Nguyên lý van ống thủy lò hơi vận hành theo các kịch bản công nghệ rất rõ ràng:

Trạng thái mở: Trong suốt quá trình lò hơi hoạt động bình thường, cả van đầu trên và van đầu dưới đều phải được mở hoàn toàn. Van phía trên dẫn hơi bão hòa vào ống thủy, van phía dưới dẫn nước nóng vào. Mực nước đứng trong ống thủy tinh sẽ tự động dâng hạ bằng đúng mực nước thực tế bên trong lòng lò hơi nhờ lực áp suất cân bằng.

Trạng thái đóng và cách cô lập ống thủy khi bảo trì: Khi ống thủy tinh bị mờ, bám cặn hoặc không may bị nứt vỡ, người vận hành sẽ xoay tay gạt của cả hai van về vị trí đóng chặt. Lúc này, đĩa van sẽ chặn đứng dòng hơi cao áp và dòng nước sôi không cho tràn ra ngoài. Hệ thống ống thủy lúc này đã được cô lập hoàn toàn khỏi áp lực của lò hơi, cho phép kỹ sư xả áp tồn dư qua van xả đáy ống thủy và tiến hành thay thế vật tư một cách an toàn.

Tại sao bắt buộc phải lắp van ở cả đầu trên và đầu dưới của ống thủy? Đó là bởi vì nếu chỉ lắp một đầu, khi có sự cố vỡ ống thủy tinh, môi chất cao áp từ đầu còn lại không có van khóa sẽ phun ra môi trường với vận tốc cực lớn dưới dạng búa hơi hoặc nước sôi, gây mất kiểm soát áp suất lò và gây tai nạn lao động nghiêm trọng.

Các Loại Van Ống Thủy Lò Hơi Phổ Biến Hiện Nay

Để phù hợp với dải công suất và áp suất thiết kế của từng loại nồi hơi, thị trường phân tách thiết bị thành các loại van ống thủy lò hơi đặc trưng sau:

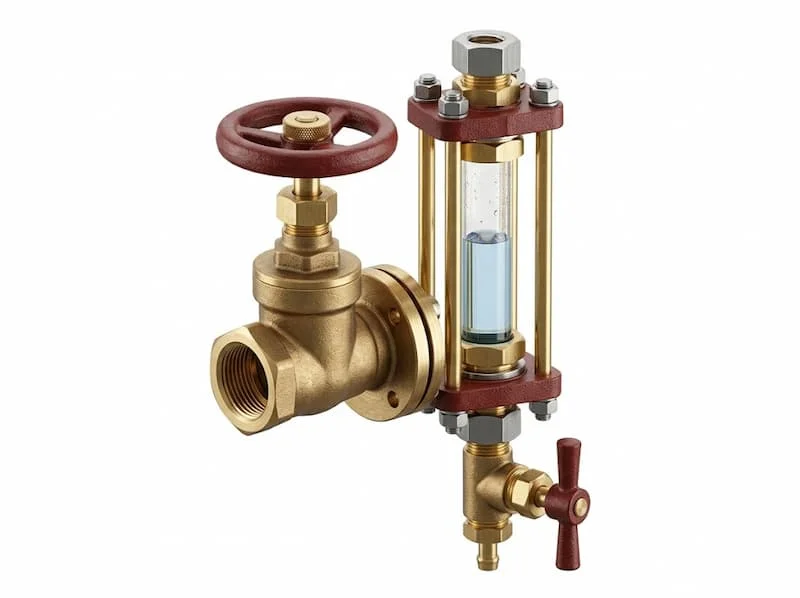

Van ống thủy bằng đồng

• Ưu điểm: Khả năng dẫn nhiệt tốt, không bị rỉ sét do oxy hóa nguồn nước, giá thành tương đối rẻ và dễ gia công tiện ren tinh xảo.

• Nhược điểm: Giới hạn chịu nhiệt và chịu áp suất ở mức trung bình, dễ bị mài mòn bệ van nếu nguồn nước có nhiều tạp chất canxi.

• Ứng dụng: Lắp đặt phổ biến ở các dòng lò hơi đốt điện, lò hơi mini công suất nhỏ phục vụ ngành may mặc, giặt là.

Van ống thủy bằng inox

• Ưu điểm: Độ bền cơ học tuyệt vời, chịu được áp suất cực cao và nền nhiệt vượt trội, khả năng chống ăn mòn hóa học xâm thực của hóa chất xử lý nước lò hơi ở mức hoàn hảo.

• Nhược điểm: Chi phí đầu tư ban đầu cao, đòi hỏi kỹ thuật lắp đặt có độ chuẩn xác lớn.

• Ứng dụng: Chuyên dụng cho các lò hơi tầng sôi công suất lớn, hệ thống lò hơi nhiệt điện áp suất cao.

Van khóa ống thủy tiêu chuẩn và dòng tích hợp bi an toàn

• Dòng tiêu chuẩn: Vận hành thuần cơ học bằng tay quay, đòi hỏi người vận hành phải nhanh chóng khóa tay khi có sự cố vỡ ống.

• Dòng tích hợp bi an toàn: Thiết kế thông minh với một viên bi thép nằm trong lòng van. Khi ống thủy tinh bị vỡ đột ngột, áp suất chênh lệch cực lớn giữa trong lò và khí quyển sẽ đẩy viên bi lao về phía trước, tự động sập kín vào bệ van để chặn đứng dòng hơi nước phun ra ngay cả khi chưa kịp vặn tay khóa.

Bảng so sánh kỹ thuật định lượng giữa hai dòng vật liệu chủ lực:

Thông Số Kỹ Thuật Quan Trọng Khi Lựa Chọn

Để tránh các sai sót gây rò rỉ áp suất hoặc kẹt cơ cấu, kỹ sư nhà máy cần thẩm định kỹ lưỡng các thông số kỹ thuật định lượng sau:

• Kích thước kết nối danh nghĩa: Phổ biến nhất là các dải size ren hoặc mặt bích nhỏ DN15, DN20 và DN25 tùy thuộc vào thiết kế cụm gá đỡ của balông lò.

• Áp suất làm việc định mức: Khả năng chịu tải áp lực tĩnh của thân van, phải chọn dư tải so với áp suất làm việc của lò hơi, thường là các chuẩn PN16, PN25 hoặc PN40.

• Nhiệt độ làm việc an toàn: Giới hạn nhiệt đỉnh mà cụm gioăng bít trục chịu đựng được mà không bị hóa than, thông thường từ 200 độ C đến hơn 300 độ C.

• Vật liệu chế tạo phôi: Chỉ định rõ mác đồng thau chịu lực hoặc inox 304, inox 316 chống chịu xâm thực.

• Kiểu ren kết nối cơ học: Thẩm định chuẩn ren côn NPT hoặc ren thẳng BSPT để đảm bảo độ khít tuyệt đối khi bắt vào măng-xông lò hơi.

• Tiêu chuẩn sản xuất quốc tế: Các dòng van phải đạt các tiêu chuẩn khắt khe về thiết bị áp lực như ASME, DIN hoặc JIS để được cấp phép kiểm định an toàn.

Van Ống Thủy Lò Hơi Và Van Hơi Thông Thường Khác Nhau Như Thế Nào?

Việc phân định rõ công năng của hai dòng van này giúp người mua vật tư tránh được những nhầm lẫn tai hại trong quá trình sửa chữa nhà máy:

Khác nhau về chức năng sử dụng và vị trí lắp đặt

Van ống thủy lò hơi sinh ra để phục vụ duy nhất cho nhiệm vụ kết nối và bảo vệ hệ thống quan sát mực nước, vị trí lắp đặt luôn cố định tại vách balông lò ngay dải mực nước công nghệ. Trong khi đó, van hơi thông thường như van cầu, van cửa lại có chức năng khóa chặn hoặc tiết lưu dòng hơi năng lượng di chuyển trên đường ống chính để cấp đến các thiết bị tiêu thụ.

Khác nhau về mức độ an toàn và thiết kế chuyên dụng

Van ống thủy có kết cấu hình học dạng góc hoặc cấu trúc đặc biệt để gá ôm khít hai đầu ống thủy tinh, đồng thời thường tích hợp các cơ chế an toàn tự động như viên bi chặn dòng khi vỡ ống. Van hơi thông thường hoàn toàn không có kết cấu để kết nối với ống thủy tinh và cũng không có chức năng tự động khóa dòng môi chất khi xảy ra sự cố tụt áp đột ngột ở hạ nguồn.

Bảng so sánh trực quan công năng giữa hai thiết bị:

Ứng Dụng Của Van Ống Thủy Trong Hệ Thống Lò Hơi

Năng lực chịu tải áp lực cao và tính kết cấu chuyên biệt giúp thiết bị có mặt tại mọi công trình ứng dụng van ống thủy lò hơi công nghiệp:

• Lò hơi công nghiệp công suất lớn: Giúp đội ngũ vận hành trạm nguồn giám sát liên tục mực nước bồn tổng, đối chiếu với đồng hồ đo mức từ xa.

• Hệ thống nồi hơi đốt than và đốt củi: Những môi trường có bụi bặm cao dễ làm nhiễu cảm biến điện tử, rất cần cụm van ống thủy cơ học để làm trục chuẩn kiểm tra.

• Nồi hơi đốt dầu và đốt gas: Phối hợp vào mạch vòng an toàn, hỗ trợ cô lập nhanh đường đo để vệ sinh định kỳ ống thủy tinh không bị bám muội.

• Hệ thống nồi hơi ngành thực phẩm, dược phẩm: Sử dụng dòng van ống thủy inox sạch để kiểm soát mức nước chưng cất, đảm bảo không sinh tạp chất.

• Các trạm hơi áp suất cao chuyên dụng: Lắp đặt cụm van phôi thép đúc hoặc inox dày chịu tải PN40 để đảm bảo an toàn tuyệt đối cho kỹ sư đi ca.

Những Sai Lầm Thường Gặp Khi Sử Dụng Van Ống Thủy Lò Hơi

Việc thiếu kinh nghiệm trong khâu bảo dưỡng cụm thiết bị đo mức này thường dẫn đến những hậu quả nghiêm trọng:

Không tiến hành xả cặn và vệ sinh ống thủy định kỳ

Nước lò hơi có hàm lượng khoáng chất cao, nếu không mở van xả cặn định kỳ, cáu cặn sẽ đóng dày trong lòng van ống thủy, làm tắc nghẽn hành lang thông nhau khiến mực nước trong ống thủy tinh bị đứng yên một chỗ, báo sai lệch so với thực tế trong lò.

Lựa chọn sai mác vật liệu van so với áp suất lò

Sử dụng các dòng van đồng chất lượng thấp, thành van mỏng cho các lò hơi có áp suất vận hành vượt quá 10 bar, dẫn đến hiện tượng nứt thân van dưới tác động của áp lực tĩnh và ứng suất nhiệt.

Bỏ qua công tác kiểm tra độ kín khít của gioăng trục

Các vòng đệm tết chèn bị lão hóa sau thời gian dài chạy ca không được thay thế, khiến hơi sống liên tục rò rỉ ra ngoài dọc theo ty van, làm mòn vẹt trục van và gây mất năng lượng nhiệt của hệ thống.

Không thay thế kịp thời khi bệ van bị mòn vẹt

Khi đĩa van và bệ van bị xói mòn do dòng nước nóng bắn phá, van sẽ mất đi khả năng khóa kín tuyệt đối. Khi xảy ra sự cố vỡ ống thủy thực tế, dù đã vặn chặt tay khóa nhưng hơi và nước vẫn phun ra ngoài, gây nguy hiểm cho công tác cứu hộ.

Lắp đặt sai chiều hoặc sai vị trí khoảng cách trục

Lắp ngược chiều mũi tên dòng chảy hoặc siết các đai ốc gá giữ ống thủy tinh quá chặt, không có khoảng dung sai cho ống thủy tinh giãn nở nhiệt, dẫn đến hiện tượng tự vỡ ống thủy tinh ngay khi lò lên nhiệt.

Checklist Lựa Chọn Van Ống Thủy Lò Hơi Phù Hợp

Để phòng vật tư và kỹ thuật phối hợp nhịp nhàng trong khâu mua sắm thay thế, bộ checklist dưới đây là cẩm nang không thể bỏ qua:

• Xác định chính xác áp suất làm việc đỉnh và áp suất kiểm định của ba-lông lò hơi.

• Khảo sát nhiệt độ vận hành thực tế của dòng nước sôi để chọn cấp gioăng làm kín phù hợp.

• Lựa chọn vật liệu phôi thân van bằng đồng cho lò áp thấp hoặc inox cho hệ thống cao áp.

• Kiểm tra chính xác kích thước ren kết nối danh nghĩa và khoảng cách tâm giữa hai vị trí chờ trên lò.

• Thẩm định khả năng chịu nhiệt dải cao của cụm tết chèn trục van để tránh rò rỉ hơi sống.

• Đánh giá năng lực chống ăn mòn hóa học của vật liệu trước các hóa chất ức chế cáu cặn lò hơi.

• Ưu tiên lựa chọn các thương hiệu sản xuất có uy tín lâu năm, được kiểm định rộng rãi trên thị trường.

• Kiểm tra đầy đủ bộ hồ sơ chứng nhận chất lượng xuất xứ CO CQ cùng biên bản thử áp lực của nhà máy trước khi nghiệm thu.

FAQ - Câu Hỏi Thường Gặp Về Thiết Bị Đo Mức Nồi Boiler

Thiết bị van ống thủy lò hơi thực tế dùng để làm gì trong hệ thống?

Thiết bị dùng để kết nối ống thủy tinh đo mức với lòng lò hơi, thực hiện việc đóng mở thông dòng môi chất để giám sát mực nước trực quan và cô lập bảo vệ an toàn khi cần thay thế ống thủy tinh bị hỏng.

Định kỳ bao lâu thì nhà máy nên tiến hành bảo trì hoặc thay thế van?

Công tác xả cặn thông lòng van nên được thực hiện hàng ngày hoặc hàng tuần bằng van xả đáy cụm ống thủy. Đối với việc thay thế gioăng chèn trục và rà lại bệ van, chu kỳ chuẩn kỹ thuật là từ 6 đến 12 tháng một lần vào các đợt dừng lò bảo dưỡng tổng thể.

Đối với nồi hơi công nghiệp thông thường, nên ưu tiên chọn van đồng hay van inox?

Nếu áp suất vận hành của lò dưới 10 bar và dòng hơi bão hòa thông thường, van phôi đồng là bài toán kinh tế tối ưu và đủ độ bền. Tuy nhiên, nếu hệ thống vận hành ở áp suất cao hoặc sử dụng nguồn nước có hóa chất ăn mòn mạnh, van inox là lựa chọn bắt buộc để đảm bảo tuổi thọ.

Van ống thủy chuyên dụng có khả năng chịu được áp suất cao tuyệt đối không?

Hoàn toàn có thể nếu lựa chọn đúng phân cấp thiết kế. Các dòng van cấu trúc inox hoặc thép đúc cao cấp được tính toán để chịu tải an toàn ở các mức áp lực tĩnh rất lớn như PN25, PN40, đáp ứng hoàn hảo cho các lò hơi nhà máy nhiệt điện.

Khi lắp đặt hệ thống van khóa đo mức này có cần quy trình bảo trì đặc biệt không?

Quy trình yêu cầu phải kiểm tra độ đồng tâm giữa van đầu trên và van đầu dưới trước khi luồn ống thủy tinh vào. Nếu hai trục van bị lệch góc, khi siết đai ốc sẽ tạo ra ứng suất uốn làm vỡ ống thủy tinh ngay lập tức khi lò tăng nhiệt độ.

Lựa Lựa Chọn Đúng Van Ống Thủy Lò Hơi Để Đảm Bảo An Toàn Vận Hành

Tóm lại, việc thẩm định thông số và lựa chọn chính xác chủng loại van ống thủy lò hơi là giải pháp kỹ thuật nền tảng quyết định trực tiếp đến tính an toàn và độ ổn định của mọi trạm nguồn nồi hơi công nghiệp. Một cặp van đạt chuẩn chất lượng không chỉ giúp đội ngũ kỹ sư vận hành luôn có được cái nhìn trung thực, chính xác về mực nước hiện hữu trong lò để đưa ra các kịch bản cấp nước kịp thời, mà còn là chốt chặn bảo vệ cuối cùng giúp cô lập nhanh chóng các sự cố vỡ ống thủy tinh nguy hiểm, bảo vệ tính mạng con người và triệt tiêu các chi phí dừng máy không đáng có. Việc đầu tư nghiêm túc vào cấu kiện chịu áp chuyên dụng này chính là minh chứng cho tư duy quản lý hạ tầng cơ điện khoa học và bền vững của doanh nghiệp đối với van ống thủy lò hơi.
