Hướng Dẫn Toàn Diện Về spring check valve: Cấu Tạo, Nguyên Lý Và Ứng Dụng Kỹ Thuật

Hãy tưởng tượng một hệ thống máy bơm nước đang hoạt động với công suất cao bỗng đột ngột ngắt điện. Nếu không có một thiết bị bảo vệ đáng tin cậy như van một chiều lò xo, dòng nước sẽ lập tức chảy ngược lại, khiến cánh bơm quay đảo chiều với tốc độ chóng mặt, gây ra hiện tượng búa nước khủng khiếp và làm hư hỏng nghiêm trọng toàn bộ đường ống. Đây chính là lúc van một chiều lò xo phát huy vai trò tối quan trọng của mình bằng cách tự động ngăn chặn dòng chảy ngược, bảo vệ trọn vẹn hệ thống đường ống công nghiệp lẫn dân dụng. Hiểu rõ tầm quan trọng, nguyên lý hoạt động và cách lựa chọn thiết bị này là chìa khóa giúp các kỹ sư tối ưu hóa hiệu suất hệ thống.

Spring check valve Là Gì?

Van một chiều lò xo là dòng van không cho phép dòng chảy ngược, sử dụng lực nén của lò xo bên trong để đóng đĩa van lại ngay lập tức khi dòng lưu chất dừng chuyển động. Thiết kế này giúp kiểm soát chất lỏng cực kỳ hiệu quả mà không cần bất kỳ sự can thiệp thủ công nào từ con người.

Định nghĩa ngắn: Van một chiều lò xo là van một chiều dùng lực đàn hồi của lò xo để đóng đĩa van tự động, ngăn chặn triệt để dòng chảy ngược khi áp suất đầu vào suy giảm.

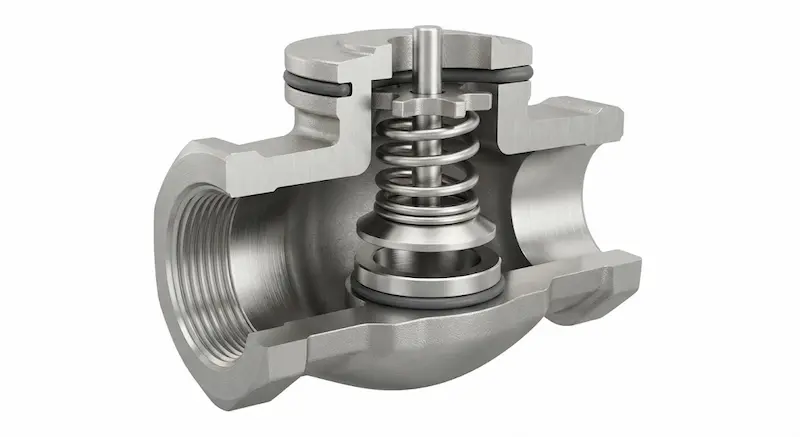

Các Thành Phần Chính

Cấu tạo tiêu chuẩn của một chiếc van một chiều lò xo bao gồm các bộ phận cốt lõi:

• Thân van: Chứa các chi tiết bên trong và chịu áp lực trực tiếp từ dòng lưu chất.

• Lò xo: Tạo lực đẩy để đóng đĩa van nhanh chóng khi mất áp.

• Đĩa van / Con trượt: Trực tiếp đóng mở để kiểm soát dòng chảy.

• Đế van: Bề mặt tiếp xúc giúp làm kín tuyệt đối khi van đóng.

• Bộ dẫn hướng: Giúp đĩa van di chuyển thẳng tâm, không bị lệch trục.

Nguyên Lý Hoạt Động Của Van Một Chiều Lò Xo

Nguyên lý vận hành của thiết bị dựa trên sự cân bằng giữa áp suất dòng chảy và lực đàn hồi lò xo. Khi dòng chất lỏng đi vào theo chiều xuôi, áp lực của nó thắng được lực nén của lò xo, đẩy đĩa van dịch chuyển mở rộng không gian cho lưu chất đi qua. Khi dòng chảy ngừng hoặc áp suất đầu ra lớn hơn, lò xo sẽ tự động đẩy đĩa van áp chặt vào đế van, ngăn hoàn toàn dòng chảy ngược. Quá trình này diễn ra chỉ trong tích tắc, giúp hệ thống hoạt động ổn định và an toàn.

Các Loại Van Một Chiều Lò Xo

Việc phân loại van một chiều lò xo giúp kỹ sư dễ dàng lựa chọn đúng vật liệu và kiểu kết nối phù hợp với môi trường làm việc thực tế.

Theo Chất Liệu

• Inox: Chống ăn mòn tuyệt vời, chịu nhiệt và hóa chất cao. Thường dùng trong nhà máy thực phẩm, hóa chất và dược phẩm.

• Đồng: Giá thành tối ưu, độ bền cơ học tốt, chuyên dùng cho hệ thống nước sạch dân dụng và HVAC.

• Gang: Chịu lực tốt, kích thước lớn, chuyên ứng dụng trong hệ thống cấp nước đô thị và nhà xưởng công nghiệp.

• Nhựa: Kháng hóa chất mạnh, chuyên dùng cho hệ thống xử lý nước thải và tưới tiêu nông nghiệp.

Theo Kiểu Kết Nối

• Nối ren: Phù hợp với đường ống nhỏ, dễ lắp đặt và bảo trì.

• Nối mặt bích: Chuyên dùng cho ống kích thước lớn, chịu áp suất cao trong công nghiệp.

• Dạng kẹp: Thiết kế mỏng gọn, kẹp giữa hai mặt bích đường ống.

• Hàn socket và hàn đối đầu: Dùng cho hệ thống áp suất cực cao, chống rò rỉ tuyệt đối.

Thông Số Kỹ Thuật Van Một Chiều Lò Xo

Việc nắm bắt các thông số kỹ thuật cốt lõi giúp đảm bảo thiết bị tương thích hoàn toàn với thông số vận hành của hệ thống đường ống.

Các thông số này đóng vai trò quyết định trong việc lựa chọn thiết bị chịu tải phù hợp, tránh tình trạng quá áp gây biến dạng thân van hoặc rò rỉ mối nối.

Giải Thích Nguyên Lý Hoạt Động Chi Tiết

Hiểu sâu về cơ chế hoạt động của van một chiều lò xo giúp giải thích vì sao thiết bị này vượt trội hơn các dòng van một chiều trọng lực thông thường. Lò xo đóng vai trò cốt lõi trong việc cải thiện hiệu suất vận hành toàn diện.

Nhờ có lực nén lò xo hỗ trợ, thời gian đóng của van được rút ngắn đáng kể, giúp triệt tiêu hiện tượng búa nước – nguyên nhân chính gây nứt vỡ đường ống. Lực ép liên tục từ lò xo cũng đảm bảo bề mặt đĩa van và đế van luôn áp sát vào nhau, mang lại khả năng làm kín hoàn hảo, hạn chế tối đa tình trạng rò rỉ lưu chất ngay cả khi hệ thống hoạt động ở áp suất thấp.

So Sánh Van Một Chiều Lò Xo Và Van Một Chiều Lá Lật

Khi nào nên chọn loại nào? Nếu hệ thống của bạn yêu cầu chống dòng chảy ngược tức thì, lắp đặt theo chiều thẳng đứng hoặc chống búa nước hiệu quả, van một chiều lò xo là lựa chọn hoàn hảo. Ngược lại, nếu hệ thống đường ống lớn cần lưu lượng đi qua tối đa mà ít bị cản trở, van lá lật sẽ phù hợp hơn.

Ưu Điểm Của Van Một Chiều Lò Xo

Việc ứng dụng van một chiều lò xo mang lại hàng loạt lợi ích kỹ thuật vượt trội cho hệ thống đường ống hiện đại:

• Ngăn chặn dòng chảy ngược hiệu quả: Bảo vệ thiết bị đầu nguồn không bị tổn hại bởi lưu chất quay đầu.

• Bảo vệ máy bơm: Giữ cột nước ổn định, tránh tình trạng máy bơm quay ngược chiều gây cháy động cơ.

• Giảm thiểu búa nước: Lực cản lò xo giúp đóng van êm ái, bảo vệ cấu trúc ống.

• Tuổi thọ thiết bị cao: Vật liệu chế tạo cao cấp giúp van hoạt động bền bỉ trong nhiều năm.

• Thiết kế nhỏ gọn: Tiết kiệm không gian lắp đặt trong các khu vực kỹ thuật chật hẹp.

• Linh hoạt mọi góc độ: Có thể lắp đặt theo phương thẳng đứng, nằm ngang hoặc nghiêng.

• Độ kín tuyệt đối: Ngăn chặn rò rỉ ngay cả ở mức áp suất thấp.

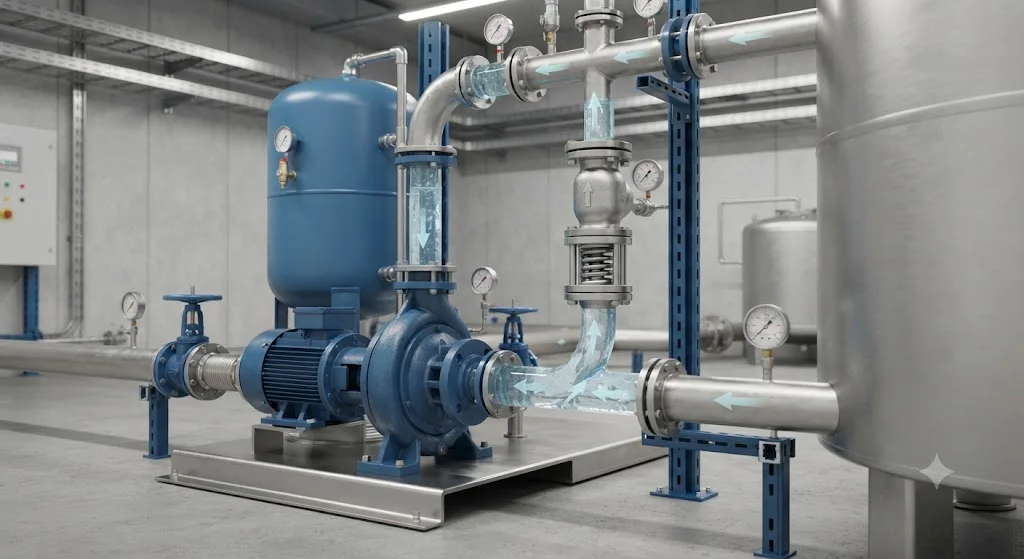

Ứng Dụng Phổ Biến

Van một chiều lò xo được ứng dụng rộng rãi trong hầu hết các ngành công nghiệp nhờ tính linh hoạt và độ tin cậy cao:

• Hệ thống cấp nước: Đảm bảo nước sạch luôn duy trì áp lực ổn định trong các tòa nhà cao tầng.

• Hệ thống điều hòa không khí (HVAC): Kiểm soát dòng lưu chất nóng lạnh trong hệ thống điều hòa trung tâm.

• Hệ thống lò hơi: Chịu nhiệt độ và áp suất cao, ngăn hơi nóng rò rỉ ngược về nguồn cấp nước.

• Nhà máy hóa chất và dầu khí: Chống ăn mòn, kiểm soát an toàn dòng lưu chất độc hại hoặc dễ cháy nổ.

• Công nghiệp thực phẩm và dược phẩm: Sử dụng chất liệu inox vi sinh để đảm bảo tiêu chuẩn vệ sinh nghiêm ngặt.

• Hệ thống phòng cháy chữa cháy: Duy trì áp lực đường ống luôn sẵn sàng ứng phó khi có sự cố hỏa hoạn xảy ra.

Cách Lựa Chọn Van Một Chiều Lò Xo Phù Hợp

Để lựa chọn chính xác thiết bị phù hợp với dự án, bạn hãy tuân thủ quy trình kiểm tra qua các bước checklist dưới đây:

• Bước 1 - Lựa chọn kích thước ống: Đo đạc chính xác đường kính danh định của đường ống (DN hoặc Inch).

• Bước 2 - Xác định áp suất vận hành: Đảm bảo mức áp suất chịu tải của van lớn hơn áp suất làm việc tối đa của hệ thống.

• Bước 3 - Lựa chọn chất liệu: Chọn đồng cho nước dân dụng, inox cho hóa chất hoặc thực phẩm, gang cho công nghiệp nặng.

• Bước 4 - Kiểm tra độ tương thích lưu chất: Đảm bảo gioăng làm kín không bị ăn mòn bởi hóa chất bên trong dòng chảy.

• Bước 5 - Xem xét nhiệt độ làm việc: Chọn dải nhiệt độ phù hợp với môi trường thực tế (nước nóng, hơi nóng hay nước lạnh).

• Bước 6 - Chọn kiểu kết nối: Lựa chọn kiểu nối ren, mặt bích hay hàn sao cho thuận tiện thi công nhất.

• Bước 7 - Lựa chọn áp suất mở van: Chọn độ cứng lò xo tương ứng với yêu cầu kỹ thuật của hệ thống.

Hướng Dẫn Lắp Đặt

Thực hiện đúng quy trình lắp đặt giúp van một chiều lò xo phát huy tối đa hiệu suất và kéo dài tuổi thọ vận hành:

1. Làm sạch đường ống: Dùng khí nén hoặc khăn sạch loại bỏ hoàn toàn mạt sắt, cát sỏi hoặc cặn bẩn bám bên trong ống trước khi lắp.

2. Kiểm tra chiều dòng chảy: Xác định rõ hướng đi của lưu chất để tránh lắp ngược van.

3. Lắp đúng chiều mũi tên: Đảm bảo hướng mũi tên đúc nổi trên thân van trùng khớp hoàn toàn với chiều chuyển động của dòng chảy.

4. Siết lực đều tay: Đối với van nối ren hoặc mặt bích, siết các bulong hoặc ren theo đường chéo với lực vừa đủ để tránh nứt vỡ.

5. Thử áp lực hệ thống: Tiến hành bơm áp suất thử nghiệm để kiểm tra độ kín khít của toàn bộ các mối nối.

6. Vận hành kiểm tra: Cho hệ thống chạy thử, lắng nghe âm thanh để đảm bảo van đóng mở mượt mà không bị kẹt.

Lưu ý quan trọng khi lắp đặt: Tránh lắp van quá sát các góc co vuông để hạn chế dòng chảy rối làm rung lắc lò xo; đồng thời luôn bố trí một thiết bị lọc rác ở phía trước van để bảo vệ đĩa van khỏi cặn bẩn.

Những Sai Lầm Thường Gặp

• Lắp ngược chiều mũi tên: Dòng chảy bị chặn hoàn toàn, gây áp lực dội ngược làm hỏng hệ thống bơm. Hậu quả: Gián đoạn hoạt động toàn bộ dây chuyền và có thể cháy mô-tơ máy bơm.

• Chọn sai kích thước (Quá lớn hoặc quá nhỏ): Van quá lớn gây hiện tượng đập nhịp lò xo, van quá nhỏ gây tổn thất áp suất nghiêm trọng. Hậu quả: Nhanh mỏi lò xo, mòn hỏng đĩa van và giảm lưu lượng cấp.

• Bỏ qua thông số áp suất chịu tải: Lắp van áp suất thấp vào hệ thống áp lực cao. Hậu quả: Biến dạng thân van, rò rỉ lưu chất độc hại gây nguy hiểm mất an toàn lao động.

Checklist Bảo Dưỡng

• Kiểm tra định kỳ: Lên lịch kiểm tra thiết bị từ 6 tháng đến 1 năm một lần tùy thuộc vào tần suất hoạt động.

• Vệ sinh đế van: Làm sạch cặn bẩn bám trên bề mặt làm kín để đảm bảo độ khít tuyệt đối.

• Kiểm tra độ đàn hồi lò xo: Đánh giá lực nén của lò xo, thay thế ngay nếu có dấu hiệu gãy hoặc giãn.

• Thử nghiệm rò rỉ: Kiểm tra kỹ các điểm kết nối mặt bích hoặc ren xem có hiện tượng rỉ nước hoặc rỉ khí hay không.

• Thay thế gioăng làm kín: Định kỳ thay gioăng cao su hoặc PTFE để duy trì độ bền kín khít tối ưu.

• Theo dõi áp suất: Quan sát đồng hồ đo áp để phát hiện sớm các dấu hiệu kẹt van hoặc sụt áp bất thường.

FAQ

1. Spring check valve được sử dụng để làm gì?

   Thiết bị chuyên dùng để tự động ngăn chặn dòng chảy ngược trong hệ thống đường ống, bảo vệ máy bơm, đường ống và các thiết bị phía trước khỏi hiện tượng búa nước và sốc áp.

2. Spring check valve có lắp theo phương thẳng đứng được không?

   Có. Nhờ có lực nén của lò xo hỗ trợ, dòng van này có thể lắp đặt linh hoạt theo cả phương ngang, phương thẳng đứng (hướng dòng chảy từ dưới lên) lẫn phương nghiêng.

3. Áp suất mở van là gì?

   Đây là mức áp suất tối thiểu cần thiết để dòng lưu chất thắng được lực lò xo, khiến đĩa van bắt đầu dịch chuyển mở ra cho phép chất lỏng đi qua.

4. Spring check valve có tốt hơn van một chiều lá lật không?

   Mỗi loại có ưu thế riêng. Van lò xo vượt trội về tốc độ đóng nhanh, chống búa nước tốt và lắp được mọi góc độ, trong khi van lá lật phù hợp với lưu lượng lớn và ít tổn thất áp suất.

5. Tuổi thọ trung bình của một chiếc van một chiều lò xo là bao lâu?

   Phụ thuộc vào chất liệu và môi trường làm việc, một thiết bị chính hãng chất lượng cao có thể vận hành bền bỉ từ 5 đến 15 năm nếu được bảo dưỡng định kỳ đúng cách.

Kết Luận

Van một chiều lò xo đóng vai trò là một thiết bị an toàn cốt lõi giúp duy trì sự ổn định, ngăn chặn dòng chảy ngược và bảo vệ toàn diện hệ thống đường ống công nghiệp cũng như dân dụng. Tóm lại, việc hiểu rõ nguyên lý hoạt động, nắm vững các ưu điểm vượt trội, tuân thủ đúng tiêu chuẩn lựa chọn và quy trình kỹ thuật lắp đặt sẽ giúp bạn tối ưu hóa hiệu suất vận hành hệ thống. Việc đầu tư chọn mua thiết bị chất lượng cao chính là giải pháp tiết kiệm chi phí sửa chữa hiệu quả nhất về lâu dài.
