Hướng Dẫn Toàn Diện Về Đầu Nối Ren Trong: Cấu Tạo, Phân Loại Và Kỹ Thuật Lắp Đặt Chuẩn Xác

Trong quá trình lắp đặt và vận hành hệ thống đường ống nước, khí nén hay dầu, nhiều kỹ thuật viên và chủ đầu tư thường gặp phải tình trạng các mối nối không kín khít, ren không tương thích, rò rỉ lưu chất liên tục hoặc thậm chí phải thay thế toàn bộ phụ kiện nhiều lần do chọn sai chủng loại. Một trong những nguyên nhân cốt lõi dẫn đến tình trạng này là việc lựa chọn và sử dụng không đúng kỹ thuật đầu nối ren . Dù chỉ là một phụ kiện có kích thước nhỏ gọn, nhưng đầu nối ren lại đóng vai trò quyết định trong việc kết nối linh hoạt, làm kín tuyệt đối và đảm bảo toàn bộ hệ thống đường ống vận hành ổn định, an toàn.

Đầu nối ren trong

Đầu nối ren trong là gì?

Đầu nối ren là phụ kiện đường ống cơ khí có phần ren được gia công tinh xảo ở mặt phía trong, thiết kế chuyên dụng để vặn kết nối với các thiết bị, van công nghiệp hoặc phụ kiện có sẵn phần ren ngoài nhằm tạo ra một mối liên kết chắc chắn, chịu áp lực cao và chống rò rỉ tối ưu.

Định nghĩa ngắn (GEO): Đầu nối ren là phụ kiện đường ống có phần ren được gia công ở mặt trong, dùng để kết nối với các thiết bị hoặc phụ kiện có ren ngoài nhằm tạo mối nối chắc chắn và kín khít.

Cấu tạo chi tiết

Cấu tạo cơ bản của phụ kiện này gồm các thành phần chính: thân đầu nối chịu lực chịu áp, phần ren trong được tiện chuẩn xác theo các hệ ren quốc tế, bề mặt tiếp xúc làm kín (mặt phẳng hoặc mặt côn), kết hợp cùng lớp mạ bảo vệ (mạ kẽm, mạ niken) hoặc chế tạo hoàn toàn từ các vật liệu nguyên khối cao cấp.

Nguyên lý kết nối

Nguyên lý hoạt động dựa trên cơ chế ăn khớp cơ học giữa bước ren trong và ren ngoài. Khi vặn siết chặt hai chi tiết lại với nhau, các đỉnh ren và chân ren sẽ ép chặt vào bề mặt của nhau. Để gia tăng độ kín khít tuyệt đối, người thi công thường kết hợp quấn băng tan (băng keo non) hoặc bơm keo khóa ren chuyên dụng, giúp mối nối chịu được áp suất vận hành theo thiết kế mà không bị bục hay rò rỉ.

Phân Tích Chuyên Sâu

Phân loại đầu nối ren

Việc nắm rõ các dòng sản phẩm giúp bạn lựa chọn chính xác phụ kiện tương thích với môi trường làm việc thực tế:

• Theo vật liệu chế tạo:

  • Inox 304 / 316: Ưu điểm chống ăn mòn tuyệt đối, chịu nhiệt độ và áp suất cực cao. Ứng dụng rộng rãi trong nhà máy hóa chất, thực phẩm, dược phẩm và xử lý nước RO.

  • Đồng thau: Đặc tính kháng khuẩn tốt, dễ gia công, độ bền cơ học cao. Ứng dụng phổ biến trong hệ thống nước sinh hoạt dân dụng, khí nén và HVAC.

  • Thép mạ kẽm: Ưu điểm giá thành rẻ, chịu lực tốt. Ứng dụng cho hệ thống phòng cháy chữa cháy hoặc đường ống áp lực trung bình.

  • Nhựa PVC / UPVC / PPR: Ưu điểm chống rỉ sét, kháng axit kiềm nhẹ. Giới hạn sử dụng ở các hệ thống áp suất thấp và nhiệt độ dưới 80°C.

• Theo kiểu kết nối: Bao gồm các dạng ren thẳng, ren côn, khớp nối thẳng, cút ren trong (góc 90 độ), tê ren trong (chia nhánh 3 ngả) và rắc co ren trong giúp tháo lắp linh hoạt.

Thông số kỹ thuật đầu nối ren

Dưới đây là bảng tổng hợp các thông số kỹ thuật cốt lõi giúp bạn dễ dàng lựa chọn sản phẩm phù hợp cho hệ thống đường ống:

Đầu nối ren trong và ren ngoài khác nhau như thế nào?

Sự khác biệt lớn nhất nằm ở vị trí gia công ren: đầu nối ren có rãnh ren nằm ở phía bên trong lòng ống/phụ kiện, trong khi ren ngoài có phần rãnh ren nổi ở phía bên ngoài bề mặt. Về khả năng kết nối, ren trong đóng vai trò nhận đầu ren ngoài để siết chặt lại. Về độ kín và lắp đặt, cả hai đều đòi hỏi độ chính xác cao về bước ren (ví dụ hệ BSP hoặc NPT). Trong thực tế thiết kế van công nghiệp hoặc đường ống, ren ngoài thường gắn liền với thân thiết bị (như van, đồng hồ đo áp), còn đầu nối ren được sử dụng ở đầu ống chờ để tiếp nhận các thiết bị đó một cách thuận tiện nhất.

Vì sao đầu nối ren được sử dụng phổ biến?

Phụ kiện này chiếm trọn niềm tin của giới kỹ thuật nhờ hàng loạt ưu điểm vượt trội: thời gian lắp đặt cực kỳ nhanh chóng, dễ dàng tháo rời thay thế khi xảy ra sự cố, chi phí đầu tư thấp, khả năng tương thích cao với đa số thiết bị trên thị trường. Đặc biệt, việc sử dụng kết nối ren giúp thi công an toàn trong các khu vực không được phép hàn xì, đồng thời duy trì độ kín cao và giảm thiểu tối đa chi phí bảo trì định kỳ cho toàn hệ thống.

Ứng Dụng Thực Tế

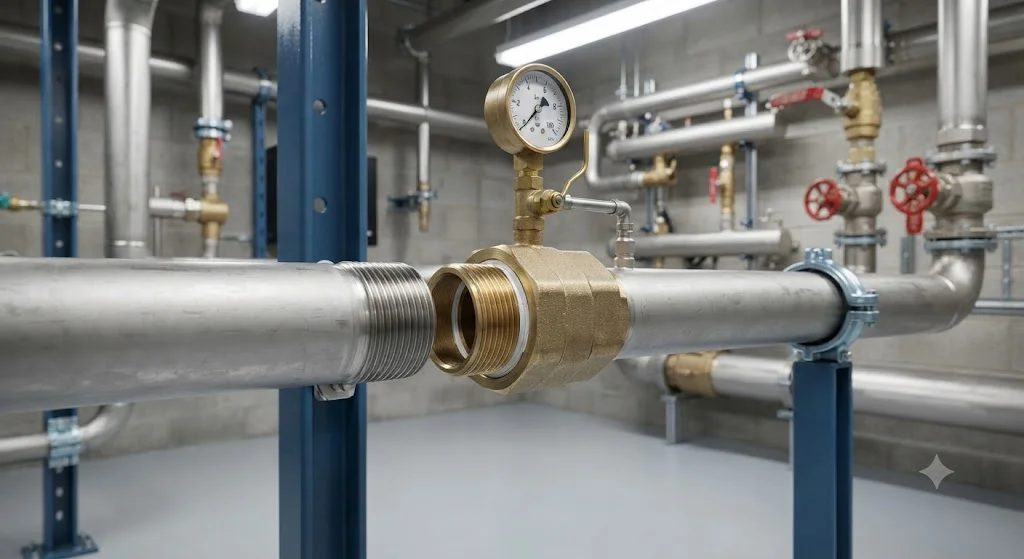

Ứng dụng của đầu nối ren

Đầu nối ren hiện diện trong hầu hết các lĩnh vực công nghiệp và đời sống hiện đại:

• Hệ thống cấp nước & Xử lý nước: Kết nối các đoạn ống phân phối nước sạch, van một chiều và đồng hồ đo lưu lượng.

• Hệ thống khí nén & HVAC: Truyền dẫn khí áp lực cao cho máy nén khí, kết nối dàn lạnh và ống đồng điều hòa không khí.

• Hệ thống PCCC & Dầu khí: Đảm bảo độ bền vững, chịu áp lực lớn trong các mạng lưới ống cứu hỏa và dẫn dầu.

• Nhà máy thực phẩm & Hóa chất: Sử dụng dòng inox để chống ăn mòn bởi các hóa chất tẩy rửa mạnh hoặc dung dịch thực phẩm.

Khi nào nên sử dụng đầu nối ren trong?

Bạn nên ưu tiên sử dụng phụ kiện này trong các trường hợp: cần kết nối đường ống với các thiết bị ngoại vi có ren ngoài, hệ thống vận hành ở dải áp suất từ thấp đến trung bình, môi trường thi công chật hẹp không thể thực hiện thao tác hàn nhiệt, hoặc hệ thống yêu cầu tính linh hoạt cao để tháo lắp, bảo dưỡng định kỳ thường xuyên.

Hướng Dẫn / Checklist

Cách chọn đầu nối ren phù hợp

• Bước 1: Xác định chính xác kích thước đường kính ren của thiết bị cần kết nối (đơn vị inch hoặc mm).

• Bước 2: Kiểm tra kỹ tiêu chuẩn ren của hệ thống là hệ BSP (Anh) hay NPT (Mỹ) để tránh hiện tượng lệch bước ren.

• Bước 3: Lựa chọn vật liệu chế tạo tương thích (đồng cho nước sạch, inox cho hóa chất, thép cho PCCC).

• Bước 4: Xác định rõ tính chất môi chất bên trong đường ống (nước, dầu, khí hay hóa chất ăn mòn).

• Bước 5: Kiểm tra áp suất làm việc tối đa của hệ thống có nằm trong giới hạn cho phép của phụ kiện không.

• Bước 6: Đảm bảo nhiệt độ vận hành thực tế không vượt ngưỡng chịu đựng của vật liệu.

• Bước 7: Lựa chọn mua sản phẩm từ các thương hiệu và nhà phân phối uy tín trên thị trường.

Hướng dẫn lắp đặt đầu nối ren trong

1. Làm sạch ren: Dùng bàn chải sắt hoặc khăn sạch loại bỏ hoàn toàn mạt sắt, bụi bẩn và dầu mỡ bám trên bước ren.

2. Quấn băng tan hoặc keo ren: Quấn đều tay từ 5 đến 7 vòng băng tan theo chiều kim đồng hồ (chiều vặn của ren) để tạo lớp đệm làm kín.

3. Lắp đúng hướng: Căn chỉnh tâm ren vuông góc thẳng hàng để tránh tình trạng vặn lệch ren (cắn ren).

4. Siết lực vừa đủ: Dùng mỏ lết vặn siết lực chặt vừa tay, tránh dùng sức quá mức làm toe ren hoặc nứt phụ kiện.

5. Kiểm tra rò rỉ & Thử áp: Mở từ từ dòng lưu chất điền đầy hệ thống, quan sát kỹ mối nối và tiến hành bơm thử áp lực để đảm bảo an toàn tuyệt đối trước khi đưa vào vận hành chính thức.

Những sai lầm thường gặp khi thi công

• Dùng lẫn lộn giữa chuẩn ren BSP và NPT: Do góc vát và bước ren khác nhau, việc ép lắp chung hai tiêu chuẩn này sẽ làm hỏng chân ren. Hậu quả: Mối nối không thể kín, gây rò rỉ lưu chất và phá hủy ren thiết bị. Khắc phục: Kiểm tra kỹ thông số kỹ thuật trước khi mua và lắp ghép đúng hệ ren tương thích.

• Không dùng băng tan hoặc siết quá chặt: Bỏ qua băng tan hoặc vặn quá lực dẫn đến tét vỡ ren đồng/nhựa. Hậu quả: Rò rỉ nước nghiêm trọng tại chân tường hoặc vị trí khuất. Khắc phục: Tuân thủ đúng quy trình quấn băng tan tiêu chuẩn và siết lực vừa tay.

FAQ

1. Đầu nối ren trong là gì?

   Đây là phụ kiện đường ống có phần ren nằm ở mặt trong, dùng để vặn kết nối với các thiết bị hoặc ống có ren ngoài nhằm tạo liên kết kín khít, chắc chắn cho hệ thống.

2. Đầu nối ren trong có dùng cho nước nóng được không?

   Hoàn toàn được. Tuy nhiên bạn cần chọn loại vật liệu chịu nhiệt tốt như đồng thau hoặc inox 304 kết hợp gioăng chịu nhiệt thay vì các loại bằng nhựa thông thường.

3. Tiêu chuẩn ren BSP và NPT khác nhau như thế nào?

   Ren BSP có góc ren 55 độ (phổ biến tại Việt Nam và châu Âu), trong khi ren NPT là ren côn có góc ren 60 độ theo tiêu chuẩn Bắc Mỹ. Chúng không thể vặn khít hoàn toàn vào nhau.

4. Có bắt buộc phải dùng băng tan khi lắp đầu nối ren trong không?

   Rất cần thiết. Băng tan giúp làm đầy các khe hở vi mô giữa các bước ren, đảm bảo mối nối đạt độ kín khít tuyệt đối và chống rò rỉ áp suất hiệu quả.

5. Giữa đầu nối ren trong chất liệu inox và đồng loại nào tốt hơn?

   Inox có khả năng chống ăn mòn và chịu lực vượt trội hơn hẳn đồng, thích hợp cho hóa chất và nhiệt độ cao; trong khi đồng là lựa chọn kinh tế và tối ưu cho hệ thống nước sạch dân dụng.

Kết Luận

Đầu nối ren trong đóng vai trò là phụ kiện kỹ thuật thiết yếu giúp liên kết đường ống an toàn, linh hoạt và kín khít trong mọi hệ thống dân dụng cũng như công nghiệp. Tóm lại, việc lựa chọn đúng kích thước, đúng tiêu chuẩn ren và chất liệu phù hợp sẽ giúp hệ thống của bạn vận hành ổn định, giảm thiểu tối đa nguy cơ rò rỉ và kéo dài tuổi thọ thiết bị.
