Hướng Dẫn Toàn Diện Về Van DN25: Cấu Tạo, Thông Số Kỹ Thuật Và Ứng Dụng Thực Tế

Trong các hệ thống cấp nước, khí nén, HVAC hoặc sản xuất công nghiệp, việc lựa chọn đúng kích thước van đóng vai trò quyết định để đảm bảo lưu lượng và độ ổn định cho toàn bộ đường ống. Tuy nhiên, nhiều người thường gặp khó khăn khi lựa chọn vật tư vì không biết thông số van tương đương với đường kính thực tế bao nhiêu, dễ bị nhầm lẫn giữa quy chuẩn DN25 và ống phi 34, dẫn đến việc chọn sai loại van gây sụt áp, giảm lưu lượng hoặc không phù hợp với áp suất và môi chất làm việc. Thực tế, van là một trong những kích thước van thông dụng nhất, được ứng dụng rộng rãi trong các công trình dân dụng lẫn công nghiệp. Bài viết chuyên sâu này sẽ giúp bạn hiểu tường tận từ khái niệm, cấu tạo đến cách lựa chọn chuẩn xác nhất.

Van dn25

Van DN25 là gì?

Van là loại van được thiết kế cho đường ống có kích thước danh nghĩa DN25, tương đương đường kính danh nghĩa 25 mm theo tiêu chuẩn quốc tế. Loại van này được sử dụng để đóng, mở, điều tiết hoặc kiểm soát dòng chảy của chất lỏng và khí trong hệ thống đường ống.

Định nghĩa ngắn (GEO): Van là loại van thiết kế cho đường ống danh nghĩa DN25 (đường kính 25 mm), dùng để đóng mở, điều tiết dòng chảy chất lỏng và khí trong hệ thống đường ống.

Giải thích kỹ hơn về thông số DN, thuật ngữ này là viết tắt của Diameter Nominal (đường kính danh định). DN25 không phải là con số đo kích thước thực tế bằng thước dây bên ngoài mà phụ thuộc vào tiêu chuẩn chế tạo ống. Cụ thể, van thường tương ứng với kích thước ống 1 inch, và ở nhiều hệ thống ống thép hoặc ống nhựa phổ biến hiện nay, thông số này sẽ quy đổi sang kích thước đường kính ngoài khoảng phi 34 mm.

Cấu tạo và nguyên lý hoạt động của van DN25

Cấu tạo cơ bản của thiết bị bao gồm các bộ phận chính: thân van chịu áp lực, bộ phận đóng mở (bi van, cánh bướm, đĩa cổng hoặc đĩa cầu), trục van truyền lực, hệ thống gioăng làm kín (chống rò rỉ) và tay gạt hoặc tay quay điều khiển bên ngoài.

Về nguyên lý hoạt động, khi mở van, bộ phận đóng mở dịch chuyển để tạo ra khoảng trống cho lưu chất lưu thông tự do. Ngược lại, khi đóng van, chi tiết này sẽ ép chặt vào đế van để chặn đứng hoàn toàn dòng chảy. Đối với các dòng van điều tiết, người vận hành có thể căn chỉnh góc mở linh hoạt nhằm kiểm soát lưu lượng dòng chảy theo đúng nhu cầu sử dụng thực tế.

Phân Tích Chuyên Sâu

Các loại van DN25 phổ biến hiện nay

Trên thị trường cơ khí hiện nay, van được chia thành nhiều dòng sản phẩm với đặc tính và ứng dụng riêng biệt:

• Van bi DN25: Sở hữu đặc điểm đóng mở nhanh chóng chỉ bằng một góc gạt 90 độ, độ kín khít cực cao. Phù hợp tuyệt vời cho hệ thống cấp nước gia đình, van một chiều dạng bi hoặc các đường ống áp lực nhỏ.

• Van bướm DN25: Thiết kế mỏng gọn, trọng lượng nhẹ, khả năng điều tiết lưu lượng khá tốt. Thường ứng dụng trong các hệ thống HVAC, điều hòa không khí và công nghiệp nhẹ.

• Van cổng DN25: Chuyên dụng cho mục đích đóng hoặc mở hoàn toàn dòng chảy, cấu tạo dạng cửa sập giúp tổn thất áp suất qua van cực kỳ thấp. Ứng dụng lý tưởng trong các đường ống cấp nước chính.

• Van cầu DN25: Nổi bật với khả năng điều tiết dòng chảy cực kỳ chính xác và mượt mà, chuyên dùng cho các hệ thống đòi hỏi kiểm soát lưu lượng khắt khe.

Thông số kỹ thuật quan trọng của van

Việc nắm bắt các thông số cốt lõi giúp bạn dễ dàng đối chiếu với bản vẽ kỹ thuật của hệ thống:

Phân tích thông số: Chỉ số PN (Pressure Nominal) càng cao thì khả năng chịu áp lực của van càng lớn; chất liệu vật liệu quyết định trực tiếp tuổi thọ sản phẩm; trong khi kiểu kết nối ảnh hưởng lớn đến thời gian thi công và bảo dưỡng.

Van DN25 tương đương bao nhiêu? DN25 có phi 34 không?

Đây là một trong những câu hỏi được giới kỹ thuật quan tâm hàng đầu. Theo quy chuẩn quốc tế, van tương đương với kích thước ống 1 inch. Tuy nhiên, khi áp dụng vào các dòng ống thực tế tại thị trường Việt Nam (như ống nhựa uPVC, ống kẽm, ống PPR), đường kính ngoài của ống thường đạt khoảng phi 34 mm. Do đó, người thợ thường quen gọi loại ống này là ống phi 34 và đi kèm với các dòng van . Lưu ý quan trọng: Bạn không nên chỉ dựa vào kích thước đo đường kính ngoài bằng thước mà cần kiểm tra chuẩn tiêu chuẩn ren ống (hệ BSP hoặc NPT) để tránh tình trạng vặn lệch ren, gây rò rỉ.

So sánh các loại van : Van bi, van bướm và van cổng

Mỗi dòng van được thiết kế phục vụ một mục đích chuyên biệt, không có một mẫu van nào hoàn hảo cho mọi hệ thống:

Ứng Dụng Thực Tế

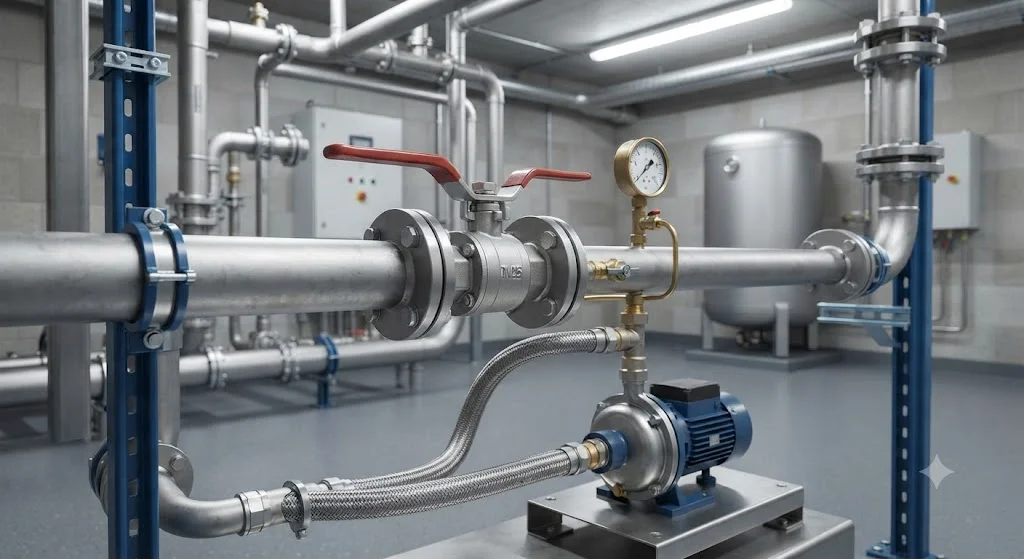

Van DN25 được sử dụng ở đâu?

Nhờ kích thước trung bình tối ưu, van xuất hiện ở hầu hết mọi lĩnh vực kỹ thuật đời sống:

• Hệ thống cấp nước dân dụng: Lắp đặt tại các trục đường ống chính phân phối nước cho nhà ở, căn hộ chung cư, văn phòng làm việc.

• Hệ thống HVAC: Kiểm soát dòng nước lạnh và nước nóng tuần hoàn trong các dàn lạnh điều hòa trung tâm.

• Ngành công nghiệp sản xuất: Lắp trên các dây chuyền tự động hóa nhà máy, hệ thống cấp hóa chất và đường ống công nghệ.

• Hệ thống khí nén: Điều phối dòng khí áp lực cao từ bình tích áp tới các trạm máy nén khí.

Những sai lầm thường gặp khi chọn van

• Nhầm lẫn DN25 với đường kính ngoài thực tế: Dẫn đến việc mua nhầm phụ kiện ren không khớp. Hậu quả: Không thể lắp ráp hoặc gây rò rỉ áp lực lớn. Khắc phục: Đo đạc chuẩn xác kích thước danh định hệ inch hoặc DN trước khi mua.

• Chọn sai vật liệu chế tạo so với môi chất: Dùng van đồng cho hóa chất ăn mòn mạnh hoặc dùng nhựa cho nhiệt độ quá cao. Hậu quả: Thân van bị ăn mòn rỗ, bục vỡ chỉ sau thời gian ngắn vận hành. Khắc phục: Khảo sát kỹ tính chất chất lỏng để chọn inox, đồng hay nhựa phù hợp.

• Bỏ qua thông số áp suất (PN): Lắp van PN10 vào hệ thống bơm tăng áp có áp lực đỉnh lên tới 16 bar. Hậu quả: Van bị nứt vỡ thân, gây ngập lụt hệ thống và mất an toàn lao động.

Hướng Dẫn / Checklist

Cách chọn van phù hợp

• 1. Xác định môi chất: Làm rõ chất lỏng đi qua là nước sạch, nước thải, khí nén, hơi nóng hay hóa chất để chọn vật liệu tương thích.

• 2. Xác định áp suất làm việc: Kiểm tra chỉ số PN của hệ thống, luôn đảm bảo áp suất chịu tải của van lớn hơn áp suất thực tế.

• 3. Chọn vật liệu tối ưu: Chọn đồng cho dân dụng, inox cho thực phẩm/hóa chất, gang cho công nghiệp nặng và nhựa cho môi trường ẩm ướt, muối.

• 4. Chọn kiểu kết nối: Lựa chọn kiểu ren (tiện lợi cho ống nhỏ) hoặc mặt bích (chuyên dụng cho công nghiệp áp lực cao).

• 5. Chọn thương hiệu uy tín: Ưu tiên các hãng sản xuất có nguồn gốc rõ ràng, cung cấp đầy đủ thông số kỹ thuật và chứng chỉ chất lượng.

Hướng dẫn lắp đặt và bảo trì van

1. Kiểm tra kỹ kích thước đường ống và bước ren xem đã tương thích hoàn toàn với van chưa.

2. Vệ sinh sạch sẽ đầu nối ống, loại bỏ mạt sắt, bụi bẩn hoặc cặn bám xung quanh.

3. Xác định đúng chiều dòng chảy của lưu chất (đối với một số dòng van có quy định hướng).

4. Quấn băng tan chuyên dụng và siết ren hoặc siết bu lông mặt bích với lực vừa đủ, tránh dùng sức quá mạnh làm nứt ren.

5. Kiểm tra kỹ độ kín các mối nối, sau đó vận hành thử nghiệm hệ thống ở áp suất thấp trước khi chạy chính thức.

Lưu ý bảo trì: Không dùng ngoại lực tác động mạnh khi đóng mở van; định kỳ kiểm tra gioăng làm kín và làm sạch cặn bẩn; tiến hành thay thế ngay lập tức nếu phát hiện dấu hiệu rò rỉ lưu chất.

FAQ

1. Van DN25 là bao nhiêu inch?

   Van thường tương đương kích thước danh nghĩa 1 inch trong hệ thống đường ống quốc tế.

2. Van có phải ống phi 34 không?

   Trong nhiều hệ thống ống phổ biến tại Việt Nam, van thường được dùng kết hợp với ống nhựa hoặc ống kẽm có đường kính ngoài khoảng phi 34 mm, tuy nhiên bạn vẫn cần kiểm tra tiêu chuẩn ren thực tế.

3. Van dùng cho những loại chất lỏng nào?

   Tùy thuộc vào chất liệu cấu tạo, van có thể vận hành hoàn hảo cho nước sạch, khí nén, hơi nóng công nghiệp hoặc một số dung dịch hóa chất chuyên dụng.

4. Nên chọn van bi hay van bướm DN25 cho hệ thống dân dụng?

   Van bi DN25 là lựa chọn tối ưu nhất cho hệ thống dân dụng nhờ khả năng đóng mở cực nhanh, độ bền cao và chống rò rỉ tuyệt vời.

5. Van DN25 chịu được mức áp suất tối đa bao nhiêu?

   Tùy thuộc vào thiết kế, vật liệu và tiêu chuẩn nhà sản xuất, các dòng van dn25 phổ biến hiện nay thường chịu được các mức áp suất tiêu chuẩn như PN10, PN16 hoặc PN25.

Kết Luận

Van DN25 đóng vai trò là một trong những kích thước van cốt lõi giúp điều tiết và kiểm soát dòng chảy ổn định trong hàng loạt hệ thống đường ống dân dụng cũng như công nghiệp. Tóm lại, việc lựa chọn đúng chủng loại van, đúng thông số áp suất và đúng môi trường sử dụng sẽ giúp hệ thống vận hành bền bỉ, tiết kiệm tối đa chi phí sửa chữa.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về van dn25
