Giải Mã Hệ Thống PCCC: Toàn Tập Về Van Chặn Lửa MFD Từ Chuyên Gia

Vì Sao Hệ Thống Thông Gió Cần Van Chặn Lửa MFD?

Trong các tình huống thực tế khi xảy ra hỏa hoạn, ngọn lửa không chỉ bùng phát tại một điểm mà còn có xu hướng lan rộng cực kỳ nhanh chóng. Một trong những con đường "dẫn đường" nguy hiểm nhất cho khói và lửa chính là hệ thống đường ống thông gió.

Nếu không có biện pháp ngăn chặn kịp thời, hệ thống HVAC (Nhiệt, Thông gió và Điều hòa không khí) sẽ vô tình trở thành hệ thống phát tán khói độc và lửa đến các khu vực an toàn. Thiệt hại do cháy lan qua đường ống gió không chỉ làm hỏng toàn bộ cơ sở hạ tầng thiết bị mà còn đe dọa trực tiếp đến tính mạng con người do ngạt khói.

Đứng trước rủi ro tử thần này, van chặn lửa MFD ra đời như một lá chắn sinh tử. Vai trò cốt lõi của thiết bị này là tự động cô lập đám cháy, cắt đứt hoàn toàn nguồn cung cấp oxy và ngăn chặn khói độc lan truyền sang các không gian lân cận.

Việc lắp đặt fire damper mfd không đơn thuần là để đối phó với các đợt thanh tra, mà chính là sự đầu tư cốt lõi để bảo vệ tính mạng con người và tài sản khỏi những thảm họa khôn lường.

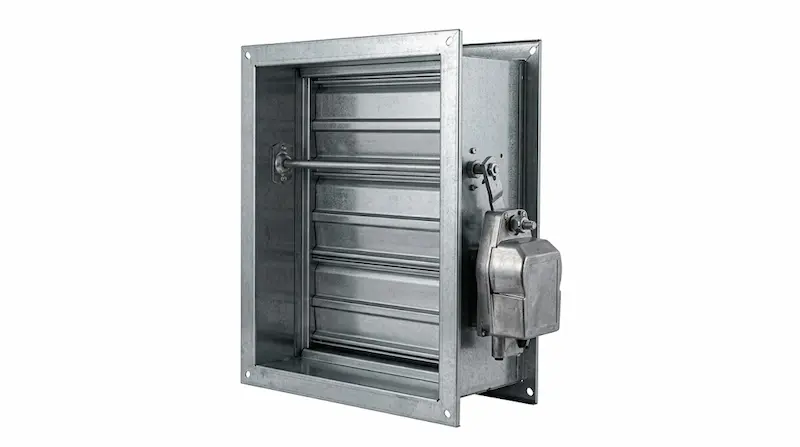

Van Chặn Lửa MFD Là Gì?

Van chặn lửa MFD là thiết bị cơ điện đặc thù được lắp đặt trên hệ thống đường ống thông gió, vách ngăn chống cháy hoặc trần nhà, với nhiệm vụ tự động đóng kín khi phát hiện nhiệt độ vượt ngưỡng an toàn do hỏa hoạn gây ra.

Tùy thuộc vào từng hãng sản xuất và cấu tạo cụ thể, MFD là tên viết tắt tiếng Anh của Motorized Fire Damper (Van chặn lửa gắn động cơ) hoặc Multi Blade Fire Damper (Van chặn lửa đa lá).

Chức năng chính của van là ngăn lửa bùng phát lan rộng, ngăn khói nóng di chuyển qua các phân khu và bảo vệ an toàn tối đa cho khu vực lân cận chưa bị ngọn lửa xâm nhập. Để hiểu rõ hơn về tính ứng dụng của thiết bị này, chúng ta cần xem xét hệ sinh thái mà nó hoạt động.

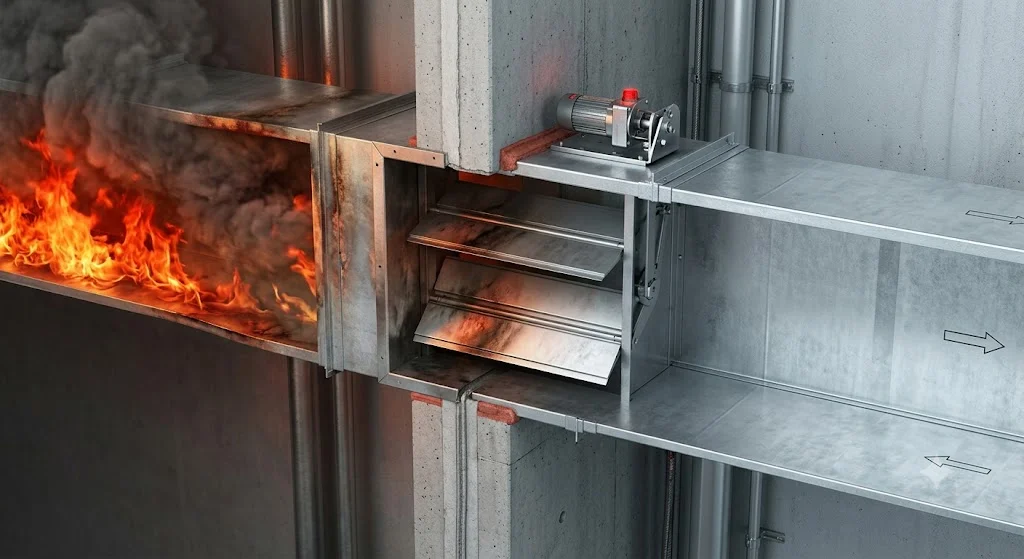

Van Chặn Lửa Hoạt Động Trong Hệ Thống Nào?

Van MFD là mắt xích không thể thiếu trong các hệ thống luân chuyển không khí quy mô lớn. Cụ thể:

• Hệ thống HVAC: Ngăn lửa đi ngược vào đường ống cấp/hồi gió tổng.

• Hệ thống AHU (Air Handling Unit): Bảo vệ thiết bị xử lý không khí trung tâm khỏi nhiệt độ cao.

• Hệ thống FCU (Fan Coil Unit): Lắp đặt tại các nhánh ống nhỏ rẽ vào từng phòng.

• Hệ thống hút khói (Smoke Extraction): Phối hợp cùng quạt hút để loại bỏ khói độc mà không làm cháy lan.

Tiêu Chuẩn PCCC Liên Quan

Một chiếc van chặn lửa MFD đạt chuẩn phải vượt qua các bài kiểm tra khắc nghiệt từ các tổ chức quốc tế và trong nước:

• UL 555: Tiêu chuẩn khắt khe của Mỹ về độ bền chống cháy của van.

• BS 476: Tiêu chuẩn của Anh về thử nghiệm chống cháy cho vật liệu xây dựng và kết cấu.

• NFPA: Các quy chuẩn an toàn phòng cháy chữa cháy từ Hiệp hội PCCC Quốc gia Hoa Kỳ.

• TCVN hiện hành (như TCVN 5687:2010, QCVN 06:2022/BXD): Quy chuẩn kỹ thuật quốc gia về an toàn cháy cho nhà và công trình tại Việt Nam.

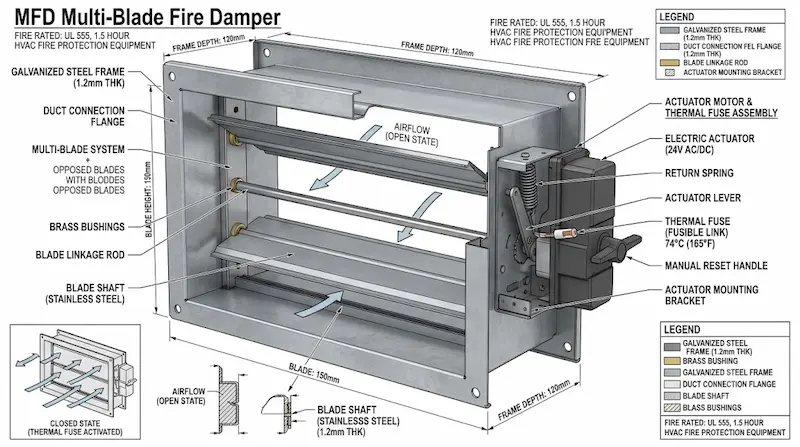

Cấu Tạo Và Nguyên Lý Hoạt Động Của Van Chặn Lửa MFD

Để đáp ứng được môi trường khắc nghiệt trong hỏa hoạn, cấu tạo của van chặn lửa MFD đòi hỏi sự chính xác tuyệt đối từ vật liệu đến cơ cấu truyền động.

Khung Van

Khung van là bộ phận chịu lực chính, tiếp xúc trực tiếp với tường hoặc đường ống.

• Thép mạ kẽm (Galvanized Steel): Phổ biến nhất, giá thành hợp lý, chống ăn mòn tốt trong điều kiện thường.

• Inox (304 hoặc 316): Độ bền cao, chịu nhiệt và chống ăn mòn xuất sắc, thường dùng cho môi trường hóa chất, y tế hoặc ven biển.

Cánh Van

Bộ phận trực tiếp cản lửa và khói khi đóng lại.

• Cánh đa lá (Multi-blade): Gồm nhiều lá thép mỏng ghép lại, hoạt động linh hoạt, phù hợp với ống gió kích thước lớn.

• Cánh đơn (Single blade): Một tấm lá liền khối, thiết kế đơn giản, thường dùng cho các đường ống gió tiết diện nhỏ.

Cầu Chì Nhiệt

Đây là "bộ não" cảm biến cơ học của thiết bị. Khi đạt đến mức nhiệt độ cài đặt, hợp kim trong cầu chì sẽ tan chảy và nhả chốt.

• 70°C / 72°C: Mức nhiệt độ kích hoạt tiêu chuẩn cho các hệ thống thông gió thông thường.

• 280°C: Chuyên dụng cho hệ thống hút khói sự cố, cho phép van mở để hút khói nóng ra ngoài cho đến khi nhiệt độ vượt mức nguy hiểm này.

Bộ Truyền Động (nếu có)

• Motor actuator (Động cơ điện): Điều khiển đóng/mở van tự động thông qua tín hiệu từ trung tâm báo cháy.

• Lò xo hồi (Return spring): Lưu trữ lực căng khi van mở, tự động bung ra để đóng sập cánh van lại khi cầu chì đứt hoặc mất điện.

Nguyên Lý Hoạt Động

Cách thức hoạt động của van MFD tuân theo một quy trình vật lý logic và khép kín:

1. Trạng thái bình thường: Van luôn mở để không khí lưu thông tự do qua đường ống HVAC.

2. Sự cố xảy ra: Khi có cháy, luồng khí nóng đi vào đường ống làm nhiệt độ môi trường xung quanh van tăng đột biến.

3. Kích hoạt: Khi nhiệt độ tăng đến ngưỡng (thường là 72°C), cầu chì nhiệt sẽ tự động nứt gãy và đứt.

4. Đóng khẩn cấp: Lò xo hồi bị nén trước đó sẽ bung ra (hoặc motor nhận tín hiệu ngắt), đẩy cánh van đóng hoàn toàn.

5. Cô lập: Van giữ chặt trạng thái đóng, cắt đứt nguồn oxy và ngăn cháy lan qua hệ thống đường ống.

Các Loại Van Chặn Lửa MFD Phổ Biến Hiện Nay

Trên thị trường hiện nay, van chặn lửa MFD được phân loại dựa trên cơ chế điều khiển và hình dáng ống gió để phù hợp với từng thiết kế kỹ thuật riêng biệt.

Van Chặn Lửa MFD Cầu Chì Nhiệt

Đây là dòng van cơ thuần túy, hoạt động hoàn toàn dựa trên sự nóng chảy của cầu chì khi tiếp xúc với nhiệt độ cao.

• Ưu điểm: Chi phí đầu tư thấp, kết cấu cơ học đơn giản nên rất dễ lắp đặt và bảo trì. Ít hỏng vặt.

• Nhược điểm: Không thể điều khiển đóng/mở từ xa. Khi cầu chì đã đứt, phải tiếp cận tận nơi để thay thế cầu chì mới và cài đặt lại van thủ công.

Van Chặn Lửa MFD Gắn Motor (Motorized Fire Damper)

Được trang bị thêm động cơ truyền động (Actuator) kết nối với hệ thống điện nhẹ của tòa nhà.

• Ưu điểm: Tự động hóa cực cao. Cho phép kết nối đồng bộ với hệ thống quản lý tòa nhà (BMS) và tủ trung tâm báo cháy. Có thể test đóng/mở từ xa mà không cần trèo lên trần.

• Nhược điểm: Giá thành đầu tư cao hơn nhiều so với van cơ. Yêu cầu kỹ thuật đấu nối điện phức tạp.

Van Chặn Lửa Vuông

• Đặc điểm: Là loại van phổ biến nhất hiện nay trong các công trình thương mại.

• Ứng dụng: Thiết kế tối ưu để kết nối trực tiếp với hệ thống ống gió chữ nhật hoặc hình vuông cỡ lớn.

Van Chặn Lửa Tròn

• Đặc điểm: Thiết kế dáng trụ tròn, cánh van thường là loại cánh đơn (cánh bướm).

• Ứng dụng: Chuyên dùng cho hệ thống ống gió tròn xoắn, giúp tiết kiệm không gian lắp đặt trên trần thạch cao chật hẹp.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Van Chặn Lửa MFD

Việc mua sai thông số kỹ thuật không chỉ gây lãng phí mà còn khiến hệ thống rớt kiểm định PCCC. Dưới đây là những thông số chuyên môn bạn cần đặc biệt lưu ý:

Kích Thước

Kích thước van phải khớp chính xác với tiết diện đường ống gió tại vị trí xuyên tường/sàn.

• Tiêu chuẩn: Các size phổ biến bao gồm 200x200, 300x300, 500x500 (mm).

• Gia công: Có thể đặt hàng sản xuất theo yêu cầu với các đường ống siêu trường siêu trọng.

Vật Liệu

Độ dày và chất liệu quyết định khả năng chịu lửa (EI) của van.

• Tôn mạ kẽm: Dày từ 0.8mm - 1.2mm, đủ tiêu chuẩn cho công trình dân dụng.

• Inox 304 / Inox 316: Sử dụng cho môi trường có tính ăn mòn cao, nhà máy hóa chất hoặc yêu cầu vệ sinh khắt khe (phòng sạch y tế).

Áp Suất Làm Việc

• Static pressure (Áp suất tĩnh): Van phải chịu được chênh lệch áp suất khi đóng sập lại ở tốc độ quạt gió cao (thường từ 1000 Pa đến 2000 Pa).

• Velocity rating (Vận tốc gió): Phải đảm bảo cánh van không bị biến dạng dưới vận tốc gió thiết kế (thường là 10 m/s đến 20 m/s).

Nhiệt Độ Kích Hoạt

• 70°C / 72°C: Lắp cho ống thông gió cấp tươi, điều hòa không khí.

• 280°C: Lắp cho đường ống hút khói hành lang, hầm xe.

Chứng Chỉ Chống Cháy

Sản phẩm phải có giấy tờ pháp lý chứng minh khả năng chịu lửa (EI).

• Tiêu chuẩn quốc tế: UL (Mỹ), CE (Châu Âu), BS (Anh).

• Tại Việt Nam: Phải có chứng nhận kiểm định mẫu từ Cục Cảnh sát PCCC & CNCH.

So Sánh Van Chặn Lửa MFD Và Van Gió Thông Thường

Nhiều nhà thầu vì muốn cắt giảm chi phí đã cố tình sử dụng van gió thông thường (VCD) thay cho van chặn lửa. Đây là một sai lầm nghiêm trọng. Hãy xem bảng phân tích sau:

Giải thích chuyên sâu:

Vì sao không thể thay thế van chặn lửa bằng van gió thường? Van gió thông thường có kết cấu mỏng, không có cơ cấu tự sập (cầu chì, lò xo hồi) và không có gioăng trương nở chống khói. Khi gặp nhiệt độ trên 100°C, chúng sẽ lập tức cong vênh, tạo khe hở cho khói độc và ngọn lửa vượt qua.

Rủi ro lớn nhất là việc vi phạm nghiêm trọng luật nghiệm thu PCCC. Nếu bị phát hiện sử dụng sai chủng loại, công trình sẽ bị đình chỉ hoạt động, phạt tiền và bắt buộc tháo dỡ thi công lại từ đầu, gây thiệt hại khổng lồ.

Van Chặn Lửa Được Sử Dụng Ở Đâu?

Bất cứ nơi nào có hệ thống ống thông gió xuyên qua các khu vực khoang cháy, nơi đó bắt buộc phải có van chặn lửa. Vị trí lắp đặt chủ yếu là tại các vách tường ngăn cháy, sàn nhà bê tông hoặc đường ống thông tầng.

Trung Tâm Thương Mại

Bảo vệ các gian hàng, khu vực food court đông đúc khỏi rủi ro cháy lan từ hệ thống điều hòa tổng công suất lớn.

Chung Cư Cao Tầng

Lắp đặt tại các trục ống rác, trục thông gió tầng hầm và đường cấp gió tươi hành lang, ngăn chặn "hiệu ứng ống khói" hút ngọn lửa bốc lên các tầng trên cùng.

Nhà Máy Công Nghiệp

Cô lập các xưởng sản xuất chứa vật liệu dễ cháy với khu vực kho bãi hoặc văn phòng điều hành.

Bệnh Viện

Đảm bảo luồng khói độc không xâm nhập vào các phòng mổ vô trùng, phòng hồi sức cấp cứu (ICU) khi có sự cố.

Khách Sạn

Giữ an toàn tuyệt đối cho các dãy phòng lưu trú, cô lập nhanh chóng nếu đám cháy phát sinh từ khu vực bếp nhà hàng hoặc phòng giặt ủi.

Tòa Nhà Văn Phòng

Phân chia các tầng thành các khoang cháy độc lập, bảo đảm đủ thời gian vàng để nhân viên văn phòng sơ tán an toàn theo lối thoát hiểm.

Những Sai Lầm Thường Gặp Khi Lắp Đặt Van Chặn Lửa

Ngay cả khi đã mua đúng sản phẩm, việc thi công cẩu thả cũng khiến van trở nên vô tác dụng. Dưới đây là 5 sai lầm tử huyệt cần tránh:

• Sai lầm 1: Lắp sai chiều van. Lắp ngược chiều luồng gió hoặc chiều báo cháy khiến cơ cấu lò xo không thể đóng chặt cánh van khi bị áp suất gió dội ngược.

• Sai lầm 2: Không kiểm tra cầu chì nhiệt. Trong quá trình vận chuyển, cầu chì có thể bị nứt vỡ. Nếu không kiểm tra trước khi lắp, van có thể sập xuống bất ngờ hoặc không hoạt động khi có cháy.

• Sai lầm 3: Chọn sai kích thước. Lắp van nhỏ hơn hoặc lớn hơn lỗ chờ quá nhiều, dẫn đến việc chèn bít vật liệu chống cháy xung quanh không kín, lửa vẫn luồn qua được các khe hở này.

• Sai lầm 4: Không bảo trì định kỳ. Bụi bẩn bám dày đặc vào trục xoay và bánh răng làm kẹt cánh van. Khi có cháy, lò xo bung ra nhưng cánh van không thể đóng kín.

• Sai lầm 5: Dùng van không đạt chuẩn PCCC. Mua hàng trôi nổi không rõ nguồn gốc, không có giấy kiểm định EI, dẫn đến trượt nghiệm thu công trình.

Hướng Dẫn Lựa Chọn Van Chặn Lửa Phù Hợp

Để chọn đúng thiết bị, tối ưu chi phí và đảm bảo qua cửa nghiệm thu, bạn cần tuân thủ 5 bước chuẩn kỹ sư sau:

• Bước 1: Xác định kích thước ống gió. Đo đạc chính xác tiết diện (WxH hoặc D) của đường ống tại vị trí cần lắp đặt để đặt hàng kích thước phủ bì van tương ứng.

• Bước 2: Xác định yêu cầu chống cháy. Đọc bản vẽ thiết kế để biết vị trí đó yêu cầu giới hạn chịu lửa EI bao nhiêu (EI 45, EI 60, EI 90 hay EI 120) để chọn độ dày vật liệu phù hợp.

• Bước 3: Lựa chọn nhiệt độ cầu chì. Dùng cho điều hòa/cấp gió tươi: Chọn 72°C. Dùng cho hút khói tầng hầm/hành lang: Chọn 280°C.

• Bước 4: Chọn vật liệu phù hợp môi trường. Công trình thường dùng Tôn mạ kẽm. Nếu lắp ở môi trường ẩm ướt, hóa chất, hãy mạnh dạn đầu tư Inox 304.

• Bước 5: Kiểm tra tiêu chuẩn chứng nhận. Yêu cầu nhà cung cấp trình hồ sơ kiểm định mẫu, chứng chỉ xuất xưởng (CO/CQ) minh bạch.

Checklist Kiểm Tra Trước Khi Mua

Đừng vội xuống tiền nếu bạn chưa rà soát qua danh sách kiểm tra nhanh dưới đây:

•  Kích thước van khớp hoàn toàn với thiết kế cơ điện.

•  Đúng tiêu chuẩn giới hạn chịu lửa (EI) theo bản vẽ PCCC.

•  Có chứng nhận kiểm định/tem PCCC của cơ quan có thẩm quyền.

•  Vật liệu chế tạo phù hợp với điều kiện môi trường thực tế.

•  Chế độ bảo hành rõ ràng từ nhà sản xuất (ít nhất 12 - 24 tháng).

•  Đơn vị cung cấp uy tín, có năng lực sản xuất thực tế.

•  Cung cấp đầy đủ bản vẽ Shop Drawing, tài liệu kỹ thuật (Catalogue).

Câu Hỏi Thường Gặp Về Van Chặn Lửa MFD

Van chặn lửa MFD có bắt buộc trong hệ HVAC không?

Có. Đây là yêu cầu mang tính bắt buộc theo quy định của pháp luật hiện hành (đặc biệt là QCVN 06:2022/BXD). Mọi hệ thống HVAC cắt ngang qua tường/sàn ngăn cháy đều phải lắp đặt van chặn lửa để đảm bảo tính toàn vẹn của khoang cháy.

Cầu chì nhiệt 72°C và 280°C khác nhau thế nào?

Cầu chì 72°C dùng để ngắt nguồn cấp oxy vào đám cháy (hệ thống cấp gió), đóng ngay lập tức khi phát hiện cháy nhỏ. Cầu chì 280°C được thiết kế cho hệ thống hút khói, cho phép van chịu đựng nhiệt độ cực cao để tiếp tục hút khói độc ra ngoài, chỉ đóng lại khi nhiệt độ vượt 280°C để bảo vệ quạt hút.

Bao lâu nên kiểm tra van chặn lửa một lần?

Theo khuyến nghị từ NFPA và các chuyên gia cơ điện, van chặn lửa cần được kiểm tra hoạt động, vệ sinh trục quay và cầu chì định kỳ 6 tháng/lần, hoặc tối đa 1 năm/lần để đảm bảo cơ cấu cơ học không bị kẹt.

Van chặn lửa có thể điều khiển từ xa không?

Hoàn toàn có thể đối với dòng van được tích hợp Motor Actuator (Động cơ truyền động). Loại van này có thể đóng/mở từ xa thông qua phòng điều khiển trung tâm bằng cách ngắt điện hoặc cấp tín hiệu điều khiển.

Giá van chặn lửa phụ thuộc vào yếu tố nào?

Giá thành được cấu thành từ 4 yếu tố cốt lõi: Kích thước van (càng lớn càng đắt), Vật liệu chế tạo (Inox đắt hơn tôn mạ kẽm), Thương hiệu/Loại động cơ đi kèm (nếu có), và Chi phí đốt mẫu cấp giấy chứng nhận EI theo tiêu chuẩn PCCC.

Kết Luận

Tóm lại, van chặn lửa không chỉ là một cấu kiện cơ khí đơn thuần mà là "người lính gác" thầm lặng trong hệ thống cơ điện tòa nhà. Vai trò của thiết bị này là tối quan trọng trong việc chặn đứng sự lây lan của khói lửa, bảo vệ tính mạng con người và giảm thiểu thiệt hại tài sản trong các thảm họa hỏa hoạn.
