Van Eco Là Gì? Cấu Tạo, Nguyên Lý Và Ứng Dụng Trong Hệ Thống Đường Ống

Trong việc vận hành hệ thống cấp thoát nước, PCCC hay đường ống công nghiệp, việc lựa chọn đúng thiết bị đóng ngắt dòng chảy đóng vai trò then chốt đối với độ an toàn của toàn bộ dây chuyền. Giữa vô số nhãn hiệu trên thị trường, Van thương hiệu ECO là cái tên xuất hiện phổ biến trong các bảng dự toán và catalogue vật tư.

Tuy nhiên, thuật ngữ này thường gây ra sự mơ hồ cho kỹ sư mua hàng và đội ngũ lắp đặt. Lựa chọn thiết bị chỉ dựa trên tên gọi chung mà bỏ qua các thông số kỹ thuật cốt lõi có thể dẫn đến việc hỏng gioăng, rò rỉ môi chất hoặc gãy gập trục van dưới áp lực cao, gây tốn kém chi phí sửa chữa.

Van Eco Là Gì?

Van thương hiệu ECO là tên gọi thương mại dùng để chỉ các dòng van công nghiệp (như van bi Eco, van bướm Eco, van cổng Eco) thuộc phân khúc tối ưu chi phí (Economical) hoặc đạt các tiêu chuẩn thân thiện với môi trường (Ecological) từ nhà sản xuất.

Do cụm từ này đại diện cho thương hiệu hoặc phân khúc sản phẩm thay vì một cơ chế vận hành độc bản, người mua cần chú ý các điểm trọng yếu sau:

• Ý nghĩa tên gọi Eco: Thường tượng trưng cho tính kinh tế trong đầu tư (Economical) hoặc tiết kiệm năng lượng, chống ô nhiễm thứ cấp trong đường ống nước sạch (Ecological).

• Chức năng kỹ thuật: Đảm nhận vai trò đóng/mở ngắt dòng, điều tiết lưu lượng hoặc ngăn dòng chảy ngược tùy thuộc vào cấu trúc van bi, van bướm hay van một chiều.

• Không chọn van theo cảm tính: Tên "Eco" không đại diện cho một thông số áp suất hay nhiệt độ cố định. Cần tra cứu đúng mã model, bảng test áp và tài liệu kĩ thuật của nhà sản xuất trước khi quyết định mua hàng.

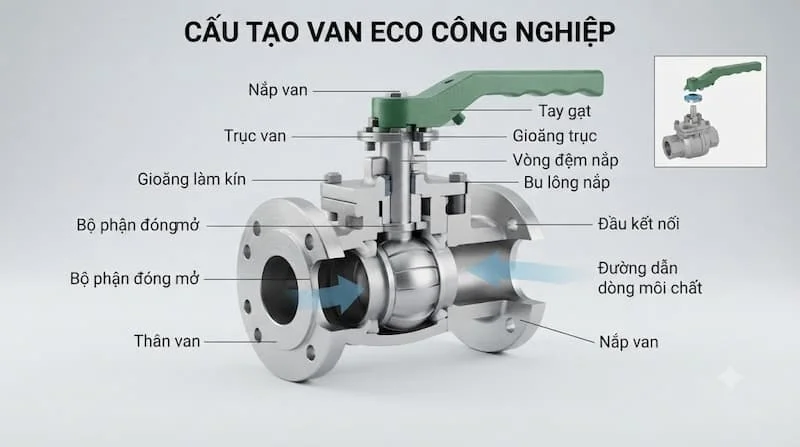

Cấu Tạo Cơ Bản Của Van thương hiệu ECO

Dù được thiết kế dưới dạng van cổng, van bi hay van bướm, cấu tạo tiêu chuẩn của thiết bị Van thương hiệu ECO luôn bao gồm các bộ phận cơ khí nguyên khối sau:

• Thân van (Body): Làm từ gang đúc, inox 304/316 hoặc đồng, có nhiệm vụ định hình đường dẫn và chịu áp lực trực tiếp từ môi chất.

• Bộ phận đóng/mở (Disc/Ball/Gate): Đĩa van bướm, quả bi đục lỗ hoặc cửa van dạng đĩa phẳng, trực tiếp chặn hoặc mở đường truyền chất lỏng.

• Trục van (Stem): Thanh kim loại truyền lực từ bộ phận điều khiển đến đĩa/bi van, yêu cầu khả năng chống chịu lực xoắn cao.

• Gioăng làm kín (Seat/Gasket): Chế tạo bằng cao su EPDM, NBR hoặc PTFE, ngăn chặn môi chất rò rỉ qua cổ van hoặc các mặt tiếp xúc.

• Bộ truyền động (Actuator): Tay gạt, tay quay vô lăng, hoặc đầu điều khiển tự động bằng điện/khí nén.

Mỗi bộ phận được gia công khớp nối chính xác để giảm thiểu tối đa ma sát nội tại, kéo dài tuổi thọ vận hành cho thiết bị.

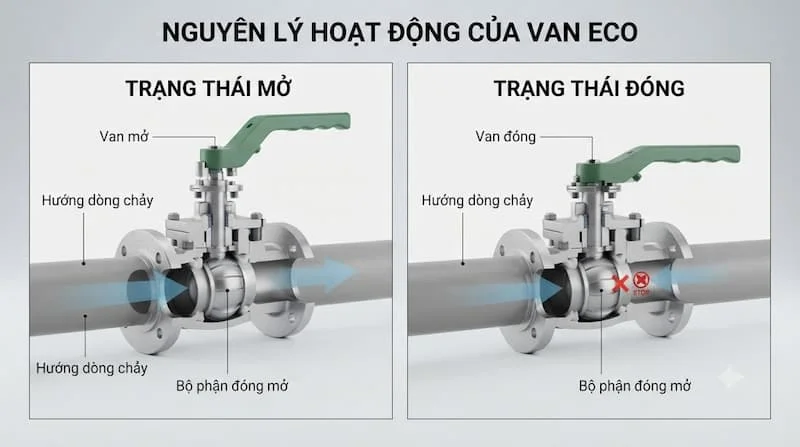

Nguyên Lý Hoạt Động Của Van thương hiệu ECO

Nguyên lý vận hành của thiết bị dựa trên nguyên lý cơ học làm thay đổi tiết diện đường ống ở các trạng thái cụ thể:

Khi mở van:

Khi tác động lực lên tay gạt hoặc cấp nguồn cho động cơ, lực xoắn truyền qua trục van làm dịch chuyển bộ phận đóng/mở (xoay 90 độ đối với van bi/van bướm hoặc nâng đĩa van lên đối với van cổng). Tiết diện đường ống mở rộng hoàn toàn, cho phép lưu chất đi qua với tổn thất áp suất ở mức tối thiểu.

Khi đóng van:

Bộ truyền động đưa cơ cấu đóng về vị trí ban đầu. Đĩa van hoặc quả bi nén chặt vào lớp gioăng cao su EPDM/PTFE, cô lập không gian hai đầu đường ống và ngắt dòng chảy hoàn toàn.

Khi điều tiết lưu lượng:

Đối với các dòng van hỗ trợ điều tiết (như van bướm hoặc van cầu), đĩa van có thể được dừng ở các góc mở trung gian, giúp thay đổi tiết diện lưu thông và điều chỉnh áp suất, lưu lượng môi chất phía sau van theo nhu cầu vận hành.

Van thương hiệu ECO Có Những Loại Nào?

Do "Eco" là tên gọi phân khúc/dòng sản phẩm, dòng van này có đầy đủ các biến thể kỹ thuật đáp ứng từng quy mô công trình:

Phân loại theo kết cấu van

• Van bi Eco: Đóng mở nhanh 90 độ, độ kín tuyệt đối, phù hợp cho đường ống nhỏ và vừa.

• Van bướm Eco: Thiết kế siêu mỏng, tối ưu không gian và chi phí cho các đường ống kích thước lớn.

• Van cổng Eco: Chuyên dùng cho các tuyến ống cấp nước chính, không làm giảm áp suất khi mở hoàn toàn.

Phân loại theo kiểu kết nối

• Nối ren: Dùng cho các đường ống nhỏ (thường dưới DN50), thi công nhanh chóng.

• Mặt bích (Flanged): Chịu lực rung lắc tốt, tiêu chuẩn JIS, BS, DIN, ANSI cho đường ống lớn.

• Kẹp Wafer: Tiết kiệm diện tích, dễ dàng kẹp giữa hai mặt bích đường ống.

Thông Số Kỹ Thuật Của Van thương hiệu ECO Cần Quan Tâm

Việc lựa chọn thiết bị không bao giờ được dừng lại ở kích thước, mà bắt buộc phải đối chiếu đầy đủ bảng kỹ thuật:

Ưu Điểm Của Van thương hiệu ECO

• Tối ưu chi phí đầu tư: Mang lại hiệu quả kinh tế cao cho chủ đầu tư nhờ chi phí mua vật tư hợp lý, hoàn vốn nhanh.

• Chủng loại đa dạng: Cung cấp đầy đủ các tùy chọn kết nối từ nối ren, kẹp Wafer đến mặt bích, dễ tích hợp vào hạ tầng có sẵn.

• Dễ dàng bảo trì: Cấu tạo chuẩn hóa giúp việc thay thế gioăng, trục hoặc đầu truyền động diễn ra thuận lợi, giảm thời gian dừng hệ thống.

• Vận hành ổn định: Đáp ứng tốt các tiêu chuẩn kiểm định công nghiệp về độ kín và khả năng chịu áp nếu dùng đúng dải thông số cho phép.

So Sánh Van thương hiệu ECO Với Các Loại Van Phổ Biến

Để có góc nhìn khách quan khi bóc tách vật tư, hãy phân tích bảng so sánh đặc tính dưới đây:

Van thương hiệu ECO Được Sử Dụng Ở Đâu?

Nhờ tính linh hoạt và thiết kế tối ưu, thiết bị được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Hệ thống cấp thoát nước tòa nhà: Lắp đặt trên các trục nước đứng, tuyến ống phân phối nước sinh hoạt nhà cao tầng.

• Hệ thống PCCC & HVAC: Sử dụng trong các đường ống chữa cháy tự động, hệ thống làm mát Chiller, nước tuần hoàn.

• Trạm xử lý nước thải & Công nghiệp nhẹ: Kiểm soát dòng chảy trong các bể lọc, tuyến ống dẫn dung dịch không có độ ăn mòn quá cao.

Khi Nào Nên Sử Dụng Van thương hiệu ECO?

Bạn nên lựa chọn dòng van này khi công trình đáp ứng các tiêu chí sau:

• Cần giải pháp vật tư chất lượng, tối ưu ngân sách cho các dự án vừa và lớn.

• Môi chất vận chuyển là nước sạch, nước thải đã qua xử lý, khí nén hoặc chất lỏng trung tính.

• Áp suất và nhiệt độ hệ thống nằm trong dải làm việc tiêu chuẩn (thường dưới PN16 và dưới 120 độ C).

• Không gian thi công đòi hỏi thiết kế chuẩn hóa, dễ kẹp bích hoặc nối ren.

Những Sai Lầm Khi Lựa Chọn Van thương hiệu ECO

1. Mua van chỉ dựa vào thông số DN: Rất nhiều trường hợp mua van đúng DN80 nhưng chọn sai cấp áp suất PN10 cho hệ thống PN16 gây biến dạng thân van.

2. Bỏ qua sự tương thích của vật liệu gioăng: Sử dụng gioăng EPDM cho môi chất có chứa dầu khiến gioăng bị trương nở, kẹt cứng đĩa van.

3. Không kiểm tra chuẩn mặt bích: Lắp đặt van chuẩn bích BS chung với mặt bích JIS trên đường ống dẫn đến lệch tâm lỗ bu-lông và rò rỉ nước.

4. Dùng sai chức năng: Cố tình dùng van cổng Eco để tiết lưu dòng chảy, khiến cửa van bị rung lắc và mài mòn nhanh chóng.

Cách Chọn Van thương hiệu ECO Phù Hợp

Để chọn lựa chính xác cấu hình cho công trình, kỹ sư thu mua nên tuân thủ quy trình 6 bước chuẩn hóa:

• Bước 1 (Xác định chức năng): Cần van đóng/mở hoàn toàn, van một chiều hay van điều tiết lưu lượng?

• Bước 2 (Xác định môi chất & Nhiệt độ): Lưu chất là nước, khí nén hay hóa chất? Nhiệt độ tối đa là bao nhiêu?

• Bước 3 (Xác định DN & Áp suất PN): Đo kích thước đường ống và kiểm tra áp suất làm việc tối đa của trạm bơm.

• Bước 4 (Chọn vật liệu thân & gioăng): Chọn thân gang, đồng, inox đi kèm gioăng EPDM, NBR hoặc PTFE.

• Bước 5 (Xác định kiểu kết nối): Chọn kiểu kẹp Wafer, nối ren hay hai đầu mặt bích.

• Bước 6 (Đối chiếu Catalogue): Kiểm tra mã model chính xác từ nhà cung cấp trước khi ký hợp đồng mua bán.

Lưu Ý Khi Lắp Đặt Và Bảo Dưỡng Van thương hiệu ECO

• Xúc rửa đường ống: Thổi sạch mạt sắt, cát sạn bên trong ống trước khi lắp đặt để tránh làm trầy xước gioăng và đĩa van.

• Đảm bảo khoảng khoảng cách mặt bích: Không dùng lực siết bu-lông để kéo hai đầu ống lại gần van, tránh làm nứt tai van.

• Trạng thái van khi thi công: Khi hàn hoặc kẹp bích, nên mở hé đĩa van bướm để tránh làm cháy hoặc biến dạng gioăng cao su.

• Bảo dưỡng định kỳ: Kiểm tra rò rỉ cổ trục định kỳ 6 tháng/lần, tra mỡ bôi trơn vào trục vô lăng để van luôn vận hành nhẹ nhàng.

Câu Hỏi Thường Gặp Về Van thương hiệu ECO

Van thương hiệu ECO là gì?

Là tên gọi thương mại dùng để chỉ các dòng van công nghiệp tối ưu chi phí (Economical) hoặc đạt tiêu chuẩn an toàn môi chất (Ecological) của nhà sản xuất.

Van thương hiệu ECO có dùng cho hệ thống hơi nóng được không?

Chỉ dùng được nếu model đó được thiết kế thân thép/inox và trang bị gioăng chịu nhiệt PTFE. Các dòng Van thương hiệu ECO thân gang gioăng EPDM thông thường không dùng cho hơi nóng.

Kích thước van Eco được tính như thế nào?

Kích thước van được tính theo đường kính danh nghĩa DN (như DN15, DN50, DN100) hoặc inch (1/2", 2", 4").

Cần lưu ý thông số nào nhất khi mua van Eco?

Bắt buộc phải kiểm tra đồng thời: DN (kích thước), PN (áp suất), Vật liệu thân/gioăng và Tiêu chuẩn kết nối.

Có nên chọn van Eco cho dự án PCCC không?

Có. Các dòng van bướm Eco, van cổng Eco đáp ứng chuẩn áp suất PN16 rất phổ biến trong các hệ thống PCCC hiện nay.

Van Eco – Lựa Chọn Đúng Bắt Đầu Từ Thông Số Kỹ Thuật

Hiểu đúng bản chất của van Eco giúp các nhà thầu và kỹ sư chủ động trong khâu bóc tách dự toán, đảm bảo an toàn vận hành và tối ưu hóa chi phí đầu tư. Quyết định mua hàng chính xác phải luôn dựa trên các yếu tố cốt lõi bao gồm: đúng chức năng, đúng kích thước DN, đúng cấp áp suất PN, tương thích môi chất và đúng kiểu kết nối.
