Giải Pháp Xử Lý Búa Nước Hiệu Quả Với van chống va balem 133 040 Cho Hệ Thống Cấp Nước

Bạn đã bao giờ đứng gần trạm bơm hoặc hệ thống đường ống và giật mình khi máy bơm đột ngột dừng hoạt động, ngay lập tức phát ra những tiếng va đập "ầm ầm" đinh tai nhức óc như thể có ai đang búa vào thành ống? Đồng thời, kim đồng hồ áp suất trên hệ thống dao động mạnh mẽ, tạo ra áp lực cực lớn tác động ngược lại.

Hiện tượng này không hề vô hại. Việc đối mặt với hiện tượng búa nước (Water Hammer) thường xuyên có thể gây ra những hậu quả nặng nề: nứt vỡ đường ống chịu lực, phá hỏng các van khóa, làm cháy máy bơm do sốc áp và làm giảm nghiêm trọng tuổi thọ của toàn bộ hệ thống.

Để ngăn chặn triệt để tình trạng nguy hiểm này, một trong những giải pháp kỹ thuật được tin dùng hàng đầu hiện nay chính là trang bị van chống va balem 133 040, thiết bị chuyên dụng giúp hấp thụ và triệt tiêu sóng áp lực cực kỳ hiệu quả.

Kiến thức nền

Van chống va Balem 133-040 là gì?

Định nghĩa

Van chống va balem 133 040 (Surge Anticipator Valve) là dòng van thủy lực tự động cao cấp, được thiết kế chuyên biệt nhằm phát hiện và giảm thiểu áp lực đột ngột (sốc áp) phát sinh trong hệ thống đường ống nước.

Chức năng

Thiết bị này đảm nhiệm các nhiệm vụ cốt lõi sau:

• Hấp thụ và giải phóng sóng áp lực cao khi máy bơm ngắt đột ngột.

• Bảo vệ tuyệt đối máy bơm và các thiết bị liên quan khỏi nguy cơ quá áp.

• Giảm thiểu tối đa hiện tượng búa nước rung chấn đường ống.

• Kéo dài tuổi thọ vận hành ổn định cho toàn bộ hệ thống cấp nước.

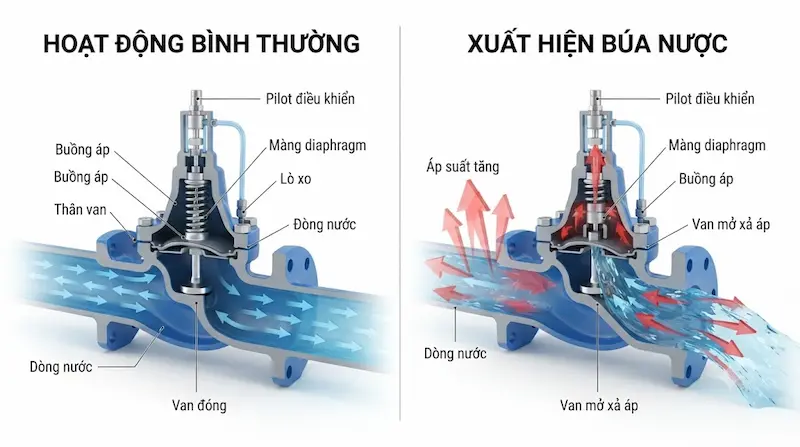

Nguyên lý hoạt động của van chống va balem 133 040

Cơ chế vận hành tự động

• Khi máy bơm dừng đột ngột, áp suất trong ống giảm sâu rồi tăng tăng đột ngột tạo thành sóng sốc.

• Lúc này, hệ thống pilot nhận áp sẽ lập tức kích hoạt.

• Van mở ra rất nhanh trước khi sóng áp lực dội ngược trở lại.

• Nước áp lực cao được xả áp ra ngoài môi trường hoặc xả về bể chứa.

• Khi áp suất đã ổn định trở lại mức an toàn, van đóng lại từ từ để tránh tạo ra cú sốc thứ cấp.

Giải thích nguyên lý chống búa nước

Sở dĩ van chống va balem 133 040 có thể loại bỏ hiện tượng búa nước là nhờ khả năng "đón đầu" sóng áp suất. Thay vì để dòng nước dồn nén va đập vào các đoạn cua hoặc van khóa gây vỡ ống, van tự động mở cửa xả ngay thời điểm áp suất vừa chớm tăng vượt định mức, triệt tiêu hoàn toàn năng lượng xung kích của dòng chảy.

Phân tích chuyên sâu

Cấu tạo của van chống va Balem 133-040

• Thân van: Đúc bằng gang cầu nguyên khối chắc chắn, chịu được áp lực làm việc cường độ cao.

• Màng diaphragm: Chi tiết cao su đàn hồi cao, đóng vai trò chia tách buồng áp lực và điều phối chuyển động của đĩa van.

• Pilot điều khiển: Bộ não tinh chỉnh, tự động cảm nhận sự biến động của áp suất đường ống để ra lệnh đóng/mở.

• Buồng áp: Không gian chứa nước điều phối lực đóng mở màng van.

• Đường ống pilot: Hệ thống ống đồng hoặc ống inox nhỏ kết nối áp lực từ thân van lên cụm pilot.

• Lò xo: Hỗ trợ lực đẩy đàn hồi giúp van đóng lại chính xác khi áp suất hạ nhiệt.

• Bu lông: Hệ thống ốc siết chịu lực giữ kín các mặt ghép bích và nắp van.

• Cửa xả: Nơi giải phóng lượng nước chịu áp suất cực cao khi xảy ra sự cố sốc áp.

Thông số kỹ thuật cần biết

• Kích cỡ (DN): Đa dạng cho các quy mô công trình từ DN50, DN65, DN80, DN100 đến DN150...

• Áp lực làm việc: Các dải áp suất tiêu chuẩn chịu được gồm PN10, PN16, và PN25.

• Nhiệt độ: Phù hợp với môi trường nước sạch có nhiệt độ từ 0 đến 80°C.

• Kiểu kết nối: Kết nối mặt bích chắc chắn theo tiêu chuẩn quốc tế.

• Vật liệu chế tạo: Thân gang cầu, chi tiết bên trong bằng Inox và gioăng làm kín EPDM cao cấp.

Van chống va Balem 133-040 hoạt động khác gì van giảm áp?

Kết luận lựa chọn: Nếu hệ thống của bạn gặp tình trạng sốc áp, tiếng động lớn khi ngắt bơm, van chống va balem 133-040 là lựa chọn bắt buộc. Ngược lại, nếu cần hạ áp lực nước từ nguồn cao xuống thấp cho sinh hoạt, bạn nên chọn van giảm áp.

Vì sao nên sử dụng van chống va balem 133 040?

Đầu tư thiết bị này mang lại những giá trị kinh tế và kỹ thuật to lớn cho hạ tầng:

• Giảm sốc áp: Triệt tiêu hoàn toàn năng lượng phá hủy từ sóng áp lực cao.

• Bảo vệ bơm: Ngăn chặn hiện tượng nước dội ngược làm hỏng cánh quạt và động cơ máy bơm.

• Giảm chi phí bảo trì: Hạn chế tối đa tình trạng rò rỉ, bục vỡ ống ngầm phải đào xới sửa chữa.

• Giảm nguy cơ vỡ ống: Bảo vệ sự nguyên vẹn cho toàn tuyến ống truyền tải dài.

• Tăng tuổi thọ hệ thống: Đảm bảo toàn bộ trạm bơm vận hành bền bỉ suốt nhiều năm.

Ứng dụng thực tế

Van chống va balem 133 040 được sử dụng ở đâu?

Thiết bị được lắp đặt phổ biến tại các vị trí xung yếu trong hệ thống thủy lực:

• Trạm bơm cấp nước sạch quy mô lớn.

• Các nhà máy xử lý nước và cung cấp nước sạch đô thị.

• Hệ thống cấp nước cho các tòa nhà chung cư cao tầng.

• Trạm cấp nước tại các khu công nghiệp nặng.

• Hệ thống điều hòa trung tâm HVAC.

• Hệ thống phòng cháy chữa cháy (PCCC) có áp lực vận hành cao.

• Các tuyến đường ống truyền tải nước đi xa.

Những sai lầm thường gặp khi lắp đặt

• Lắp sai chiều dòng chảy: Khiến van mất hoàn toàn khả năng cảm áp và xả áp.

• Chọn sai kích thước: Lắp van quá nhỏ so với đường kính ống chính dẫn đến không xả kịp lưu lượng áp suất thừa.

• Không tinh chỉnh cụm pilot: Bỏ qua bước cài đặt áp suất mở van theo thực tế hệ thống.

• Không kiểm tra áp suất trước khi chạy: Dẫn đến việc van hoạt động sai thời điểm.

• Bỏ qua bảo trì định kỳ: Không vệ sinh lưới lọc pilot khiến rác kẹt làm tê liệt cơ chế đóng mở.

Hướng dẫn lựa chọn

Cách lựa chọn van chống va Balem 133-040

•  Chọn đúng DN: Khớp chính xác với đường kính danh nghĩa của ống chính.

•  Kiểm tra áp lực: Đánh giá chuẩn mức áp suất làm việc tối đa của hệ thống (PN10, PN16, PN25).

•  Chọn vật liệu: Đảm bảo thân van gang cầu và gioăng EPDM phù hợp với môi trường nước.

•  Chọn đúng model: Xác định chính xác mã sản phẩm Balem 133-040 cho yêu cầu kỹ thuật.

•  Kiểm tra pilot: Đảm bảo cụm van điều khiển hoạt động nhạy bén, không bị móp méo.

•  Chọn đúng tiêu chuẩn mặt bích: Phù hợp với tiêu chuẩn kết nối sẵn có trên đường ống (BS, DIN, ANSI).

•  Kiểm tra bảo hành: Ưu tiên nhà cung cấp có chính sách bảo hành và hỗ trợ kỹ thuật rõ ràng.

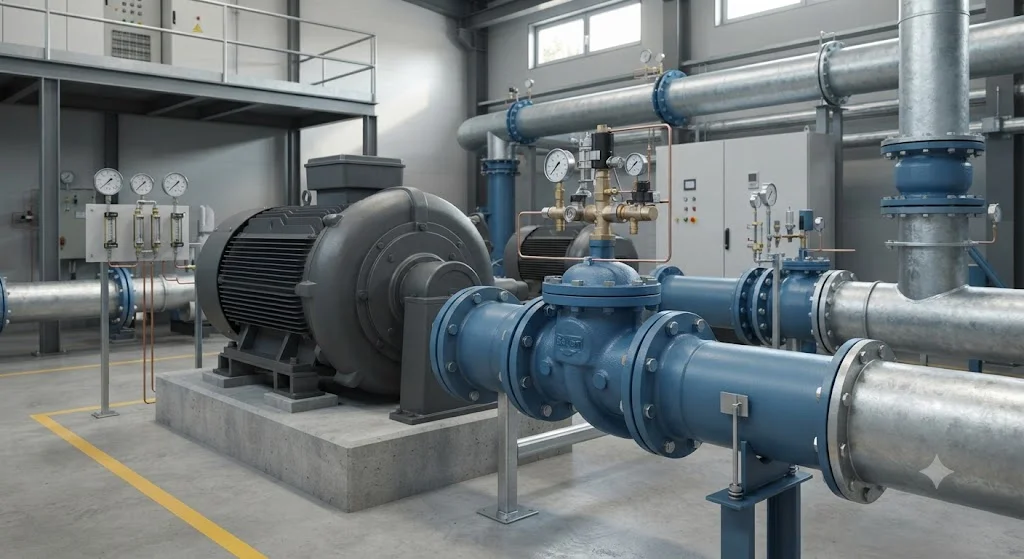

Hướng dẫn lắp đặt đúng kỹ thuật

• Bước 1: Khóa hệ thống cấp nước và xả sạch áp lực tồn dư trong đường ống trước khi thi công.

• Bước 2: Lắp đúng chiều mũi tên in trên thân van theo hướng của dòng chảy trong hệ thống.

• Bước 3: Kết nối pilot và các đường ống áp lực phụ một cách chắc chắn, không bị gập gãy.

• Bước 4: Điều chỉnh áp suất mở trên cụm pilot phù hợp với thông số thiết kế thực tế của trạm bơm.

• Bước 5: Chạy thử hệ thống bằng cách khởi động và ngắt đột ngột máy bơm để kiểm tra độ nhạy của van.

• Bước 6: Kiểm tra rò rỉ tại các mặt bích và đường ống pilot để đảm bảo độ kín tuyệt đối.

Cách bảo dưỡng định kỳ

• Kiểm tra độ nhạy của cụm pilot định kỳ 3 tháng một lần.

• Kiểm tra tình trạng đàn hồi của màng diaphragm, thay thế nếu có dấu hiệu chai cứng.

• Làm sạch lưới lọc trên đường ống pilot để tránh cặn bẩn làm tắc nghẽn.

• Kiểm tra độ chắc chắn của các bu lông mặt bích.

• Theo dõi thông số áp suất hiển thị trên đồng hồ để phát hiện sớm các bất thường.

FAQ

Van chống va balem 133 040 hoạt động như thế nào?

Van hoạt động dựa trên sự chênh lệch áp suất tự động thông qua hệ thống pilot. Khi máy bơm tắt gây ra sóng áp lực cao, pilot cảm nhận và ra lệnh cho van mở nhanh để xả áp, sau đó tự động đóng lại khi áp suất đã trở về mức ổn định.

Model này dùng cho hệ thống nào?

Van chống va balem 133-040 chuyên dụng cho các trạm bơm cấp nước, hệ thống PCCC, nhà máy nước và các đường ống truyền tải nước có nguy cơ sốc áp cao khi dừng bơm đột ngột.

Có thay thế được van giảm áp không?

Không. Van chống va có chức năng xả áp khi có sóng xung kích đột ngột, trong khi van giảm áp làm nhiệm vụ hạ áp suất liên tục. Hai thiết bị này có nguyên lý và mục đích sử dụng hoàn toàn khác nhau.

Bao lâu nên bảo dưỡng?

Bạn nên tiến hành kiểm tra, vệ sinh lưới lọc pilot và đánh giá tổng thể hoạt động của van định kỳ từ 3 đến 6 tháng một lần để đảm bảo thiết bị luôn sẵn sàng ứng phó sự cố.

Giá van chống va Balem 133-040 khoảng bao nhiêu?

Mức giá của dòng van này phụ thuộc lớn vào kích thước (DN) và áp lực làm việc (PN) thực tế của công trình.

Kết luận

Van chống va balem 133-040 là giải pháp kỹ thuật tối ưu giúp giải quyết triệt để hiện tượng búa nước, bảo vệ toàn diện hệ thống đường ống và trạm bơm khỏi nguy cơ nứt vỡ do sốc áp. Việc lựa chọn chính xác kích thước, thông số áp lực và tuân thủ nghiêm ngặt quy trình lắp đặt chuẩn kỹ thuật sẽ giúp tối ưu hóa hiệu suất vận hành và gia tăng tuổi thọ bền vững cho toàn bộ công trình.
