Cút nối một chiều là gì? Cấu tạo, nguyên lý hoạt động và cách chọn đúng loại

Mở bài: Cút nối một chiều – giải pháp nhỏ nhưng quan trọng trong hệ thống đường ống

Trong nhiều hệ thống khí nén, nước hoặc thiết bị công nghiệp, dòng chất lỏng và khí nén luôn đòi hỏi phải di chuyển theo một hướng cố định để đảm bảo hiệu suất vận hành. Khi xảy ra hiện tượng dòng chảy quay ngược ngoài ý muốn, hệ thống của bạn có thể đối mặt với tình trạng tụt áp nghiêm trọng, hư hỏng thiết bị hoặc làm giảm tuổi thọ đáng kể của các linh kiện đắt tiền.

Đó chính là lúc cút nối một chiều phát huy vai trò cốt lõi trong việc kiểm soát hướng di chuyển của lưu chất. Mặc dù chỉ là một phụ kiện có kích thước nhỏ gọn trong toàn bộ cấu trúc kỹ thuật, chi tiết này lại đóng vai trò quyết định giúp duy trì sự ổn định, an toàn và thông suốt cho cả hệ thống. Bài viết này sẽ giúp bạn hiểu rõ cút nối ống một chiều là gì, cách thức vận hành, các phân loại phổ biến cũng như tiêu chuẩn lựa chọn chuẩn xác nhất cho ứng dụng thực tế.

Kiến thức nền

Cút nối một chiều là gì?

Cút nối một chiều là phụ kiện kết nối đường ống hoặc ống dẫn, được thiết kế chuyên biệt để cho phép dòng khí hoặc chất lỏng đi qua theo một hướng nhất định và hạn chế tuyệt đối dòng chảy ngược chiều. Sản phẩm này hiện đang được ứng dụng cực kỳ rộng rãi trong các hệ thống khí nén công nghiệp, hệ thống cấp nước dân dụng, máy bơm và nhiều thiết bị cơ khí tự động hóa khác.

Về mặt thuật ngữ cấu thành, khái niệm này bao gồm hai yếu tố chính:

• “Cút nối”: Là chi tiết dùng để liên kết các đoạn ống lại với nhau hoặc nối ống với thiết bị, giúp quá trình lắp đặt diễn ra nhanh chóng và thuận tiện cho việc tháo gỡ, bảo trì.

• “Một chiều”: Chỉ cho phép dòng lưu chất đi theo một hướng thiết kế sẵn, đồng thời tự động đóng kín để ngăn chặn hoàn toàn hiện tượng dòng hồi lưu khi xảy ra sụt áp.

Việc tích hợp linh kiện này mang lại những lợi ích kỹ thuật thiết thực: bảo vệ tối ưu các thiết bị đầu nguồn, duy trì áp suất ổn định cho toàn bộ mạch vận hành, giảm thiểu tối đa nguy cơ lỗi vận hành và gia tăng độ bền tổng thể cho hệ thống đường ống.

Cấu tạo của cút nối ống một chiều

Để thực hiện được chức năng khóa dòng thông minh, cút nối ống một chiều được cấu thành từ ba bộ phận chính sau đây:

1. Thân cút: Là lớp vỏ bảo vệ bên ngoài chịu lực chính, thường được gia công từ các vật liệu có độ bền cao như nhựa kỹ thuật (cho hệ thống áp suất thấp), đồng thau (chịu lực tốt, phổ biến) hoặc inox và hợp kim cao cấp (chuyên dùng cho môi trường khắc nghiệt).

2. Bộ phận van một chiều bên trong: Đây là "trái tim" của phụ kiện, bao gồm các chi tiết như bi van, lò xo đàn hồi, gioăng làm kín và cơ cấu khóa dòng. Các bộ phận này phối hợp nhịp nhàng để điều chỉnh hướng dòng chảy và tự động đóng sập lại ngay khi có áp lực ngược tác động.

3. Bộ phận kết nối: Phụ thuộc vào thiết kế đường ống mà phần này được chế tạo thành dạng ren ngoài, ren trong, đầu nối nhanh hoặc đầu cắm ống linh hoạt, giúp tương thích hoàn hảo với ống PU, PE hay ống kim loại.

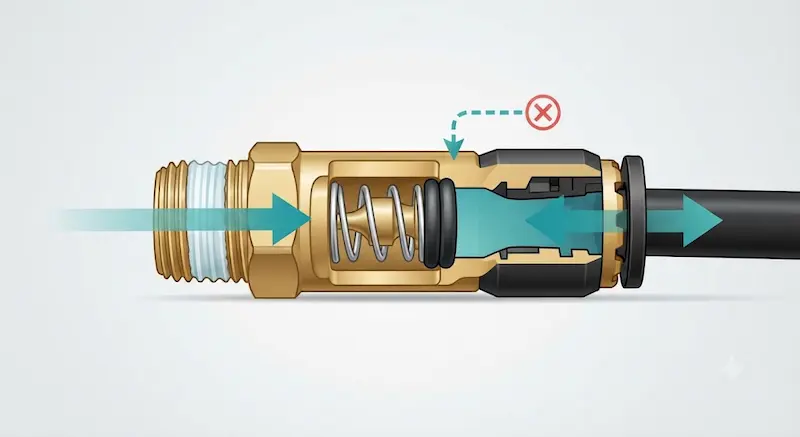

Nguyên lý hoạt động của cút nối một chiều

Cơ chế vận hành của cút nối ống một chiều diễn ra hoàn toàn tự động dựa trên sự chênh lệch áp suất của lưu chất qua hai trạng thái cơ bản:

• Khi dòng chảy đúng hướng: Áp suất từ đầu vào tác động trực tiếp lên cơ cấu van bên trong, chiến thắng lực cản của lò xo khiến van mở ra. Lúc này, lưu chất (khí hoặc nước) di chuyển qua cút nối một cách thông suốt và ổn định.

• Khi dòng chảy đảo chiều (hồi lưu): Ngay khi áp suất phía đầu ra lớn hơn hoặc dòng chảy có xu hướng đi ngược lại, áp lực ngược này sẽ cộng dồn với lực đàn hồi của lò xo để ép chặt bộ phận khóa (bi van hoặc đĩa van) vào đế gioăng làm kín. Cơ cấu này đóng lại tức thì, chặn đứng hoàn toàn dòng chất lỏng hay khí quay ngược về nguồn.

Cơ chế này cực kỳ quan trọng vì nhiều hệ thống máy móc hiện đại không thể chịu được dòng hồi lưu. Nếu không có cút nối ống một chiều, các thiết bị nhạy cảm phía trước như máy nén khí, bơm nước hay van điều khiển sẽ nhanh chóng bị tổn hại do sốc áp hoặc ngập nước ngược.

Phân tích chuyên sâu

Các loại cút nối một chiều phổ biến hiện nay

1. Cút nối ống một chiều khí nén

• Đặc điểm: Được thiết kế tối ưu riêng cho các hệ thống khí nén với kích thước nhỏ gọn, thao tác cắm rút cực nhanh và tương thích hoàn hảo với các loại ống dẫn mềm như ống PU, ống PE.

• Ứng dụng: Thường gặp trong các dây chuyền máy tự động hóa, hệ thống xi lanh khí nén và các mạch điều khiển tín hiệu khí.

2. Cút nối ống một chiều dạng ren

• Đặc điểm: Sử dụng kiểu kết nối bằng ren (ren trong hoặc ren ngoài) mang lại độ chắc chắn cao, khả năng chịu áp lực lớn và độ kín khít tuyệt đối trong môi trường công nghiệp nặng.

• Ứng dụng: Phù hợp cho các đường ống cấp thoát nước, hệ thống dẫn dầu thủy lực và các thiết bị cơ khí công nghiệp.

3. Cút nối ống một chiều inox

• Đặc điểm: Sở hữu khả năng chống ăn mòn vượt trội, không bị gỉ sét, chịu nhiệt độ và áp lực cực cao, hoạt động bền bỉ trong những môi trường khắc nghiệt nhất.

• Ứng dụng: Lắp đặt chủ yếu trong các nhà máy chế biến thực phẩm, dược phẩm, hóa chất và những nơi có yêu cầu vệ sinh an toàn nghiêm ngặt.

Các thông số cần quan tâm khi chọn cút nối ống một chiều

Để đảm bảo hiệu suất hoạt động tối ưu, bạn cần đánh giá kỹ lưỡng ba thông số kỹ thuật cốt lõi sau:

1. Kích thước đường ống: Cần xác định chính xác đường kính ngoài của ống dẫn và kích thước bước ren kết nối. Việc chọn sai kích thước dù chỉ một ly có thể gây ra hiện tượng rò rỉ lưu chất, làm giảm lưu lượng dòng chảy hoặc khiến việc lắp đặt trở nên bất khả thi.

2. Áp suất làm việc: Luôn so sánh giữa áp suất tối đa chịu được của phụ kiện và áp suất vận hành thực tế của hệ thống. Tuyệt đối không sử dụng sản phẩm có thông số chịu áp thấp hơn áp suất đỉnh của hệ thống để tránh nguy cơ nứt vỡ.

3. Vật liệu chế tạo: Lựa chọn vật liệu phải phù hợp với môi trường lưu chất để tối ưu chi phí và độ bền:

So sánh cút nối ống một chiều và cút nối thông thường

Insight quan trọng: Không phải mọi hệ thống đường ống đều bắt buộc phải lắp đặt cút nối ống một chiều, nhưng đối với những hệ thống có nguy cơ xảy ra hiện tượng hồi lưu hoặc sụt áp đột ngột, đây chính là linh kiện sống còn bảo vệ toàn bộ dây chuyền sản xuất.

Ứng dụng thực tế

Cút nối một chiều được sử dụng ở đâu?

1. Trong hệ thống khí nén

• Ứng dụng: Lắp đặt trực tiếp tại ngõ ra của máy nén khí, các van điều khiển hướng, cụm xi lanh khí nén và các dây chuyền máy móc tự động hóa.

• Lợi ích: Giúp giữ áp suất ổn định trong bình chứa và đường ống nhánh, đồng thời kiểm soát chính xác hướng di chuyển của dòng khí để cơ cấu chấp hành hoạt động chuẩn xác.

2. Trong hệ thống nước và thủy lực

• Ứng dụng: Phân bố rộng rãi tại đầu ra máy bơm nước, hệ thống đường ống cấp nước sinh hoạt và các mạng lưới tưới tiêu tự động.

• Vai trò: Ngăn chặn tình trạng nước chảy ngược làm quay ngược cánh quạt máy bơm khi ngắt điện, bảo vệ máy bơm khỏi nguy cơ cháy nổ và hư hỏng trục.

3. Trong thiết bị và dây chuyền công nghiệp

• Được tích hợp vào các cỗ máy sản xuất tự động, hệ thống thủy lực chịu tải nặng và các thiết bị điều khiển tự động hóa đòi hỏi độ chính xác tuyệt đối về lưu lượng chất truyền động.

Những sai lầm thường gặp khi sử dụng cút nối ống một chiều

• Sai lầm 1: Lắp sai chiều dòng chảy

  • Hậu quả: Van không thể mở hoặc chặn đứng hoàn toàn dòng lưu chất, khiến hệ thống bị tắc nghẽn cục bộ.

  • Giải pháp khắc phục: Luôn quan sát kỹ ký hiệu mũi tên in nổi trên thân cút và đảm bảo mũi tên này trùng khớp hoàn toàn với chiều di chuyển thực tế của lưu chất trong ống.

• Sai lầm 2: Chọn sai kích thước ren hoặc cỡ ống

  • Hậu quả: Gây rò rỉ khí/nước tại điểm tiếp xúc, làm sụt giảm nghiêm trọng hiệu suất toàn hệ thống.

• Sai lầm 3: Bỏ qua yếu tố môi trường sử dụng

  • Hậu quả: Sử dụng cút nối nhựa trong môi trường nhiệt độ quá cao hoặc dùng đồng trong môi trường hóa chất ăn mòn mạnh, dẫn đến việc phụ kiện bị biến dạng và phá hủy chỉ sau một thời gian ngắn.

Hướng dẫn / Checklist

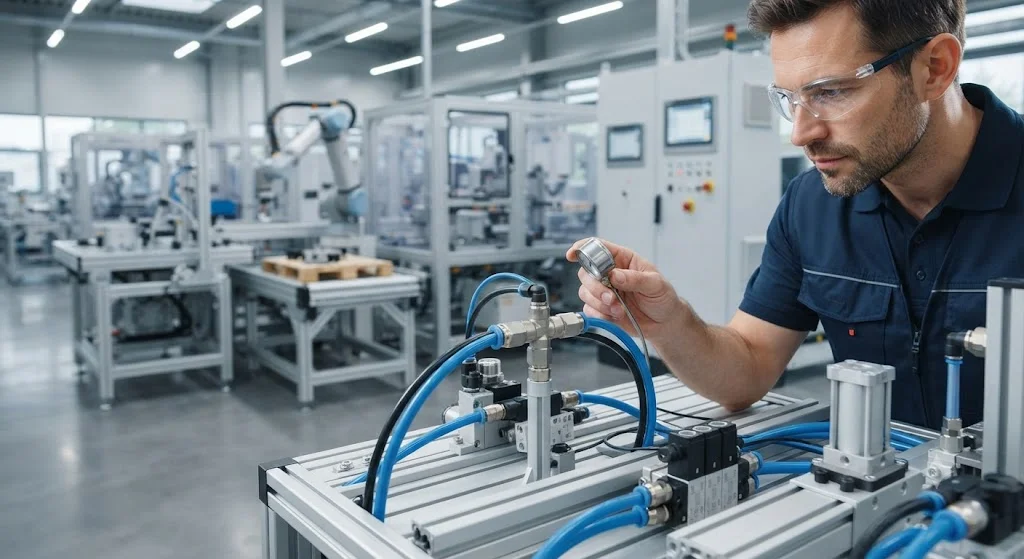

Checklist chọn và sử dụng cút nối ống một chiều đúng cách

• Bước 1: Xác định nhu cầu sử dụng thực tế

  • Hệ thống vận hành chất môi giới là khí nén, nước sạch hay dầu thủy lực?

  • Mức áp suất làm việc tối đa của toàn hệ thống là bao nhiêu?

  • Nhiệt độ môi trường tại vị trí lắp đặt có khắc nghiệt không?

• Bước 2: Chọn đúng chủng loại và vật liệu phù hợp

  • Xác định chuẩn kết nối cần thiết: dạng ren, đầu nối nhanh hay đầu cắm ống.

  • Lựa chọn chất liệu vỏ tối ưu: Nhựa kỹ thuật, đồng thau hay inox cao cấp.

• Bước 3: Kiểm tra kỹ thuật trước khi vận hành

  • Đã lắp đặt đúng chiều mũi tên dòng chảy chưa?

  • Các mối nối đã được siết chặt, đảm bảo không bị rò rỉ lưu chất?

  • Thông số áp suất thực tế có nằm trong giới hạn cho phép của sản phẩm không?

FAQ

Câu hỏi thường gặp về cút nối ống một chiều

Cút nối một chiều dùng để làm gì?

Cút nối ống một chiều giúp kết nối các đoạn đường ống đồng thời kiểm soát chặt chẽ hướng di chuyển của dòng chảy, chỉ cho phép lưu chất đi qua theo một hướng nhất định và ngăn chặn hoàn toàn dòng chảy ngược chiều.

Cút nối ống một chiều có dùng được cho hệ thống khí nén không?

Có. Đây là một trong những ứng dụng phổ biến và quan trọng nhất của dòng sản phẩm này, đặc biệt là khi kết hợp cùng các loại ống dẫn mềm như ống PU hoặc PE trong tự động hóa.

Làm sao để biết cút nối ống một chiều đã được lắp đúng hướng?

Bạn hãy kiểm tra ký hiệu mũi tên được khắc trực tiếp trên thân sản phẩm. Chiều của mũi tên bắt buộc phải trùng khớp với chiều dòng chảy thực tế bên trong đường ống.

Nên chọn cút nối ống một chiều bằng inox hay bằng đồng?

Sự lựa chọn này phụ thuộc hoàn toàn vào môi trường làm việc. Inox là lựa chọn hoàn hảo cho những nơi cần chống ăn mòn cao, yêu cầu vệ sinh khắt khe (như thực phẩm, hóa chất), trong khi đồng thau phù hợp với các ứng dụng công nghiệp và dân dụng phổ biến.

Cút nối ống một chiều trong quá trình sử dụng có cần bảo dưỡng không?

Có. Bạn nên tiến hành kiểm tra định kỳ khả năng đóng mở của van, kiểm tra tình trạng của gioăng làm kín và các điểm siết nối để kịp thời phát hiện, ngăn ngừa hiện tượng rò rỉ khí hoặc nước.

Chọn đúng cút nối ống một chiều giúp hệ thống vận hành ổn định hơn

Cút nối một chiều đóng vai trò là một linh kiện tuy nhỏ nhưng vô cùng cốt lõi trong việc kiểm soát dòng chảy, bảo vệ thiết bị và duy trì áp suất ổn định cho toàn bộ hệ thống đường ống. Việc lựa chọn đúng loại phụ kiện phụ thuộc rất lớn vào việc đánh giá chính xác môi trường sử dụng, kích thước tiêu chuẩn, mức áp suất và vật liệu chế tạo phù hợp.
