Cẩm Nang Kỹ Thuật Toàn Diện Về Van Xả Khí D40: Giải Pháp Bảo Vệ Đường Ống Tối Ưu

Trong thiết kế và vận hành hệ thống truyền tải chất lỏng, sự tồn tại của bọt khí ngầm luôn là một "kẻ phá hoại thầm lặng". Khí tích tụ không chỉ cản trở lưu lượng mà còn là nguyên nhân cốt lõi dẫn đến các sự cố nổ ống, cháy bơm do hiện tượng túi khí nén. Để giải quyết triệt để bài toán thủy lực này, việc ứng dụng van xả khí dn40 chính là giải pháp kỹ thuật bắt buộc. Với kích thước vừa vặn cho các hệ thống tầm trung, thiết bị đóng vai trò như một van an toàn tự động, liên tục giải phóng các túi khí sinh ra trong quá trình tuần hoàn. Bài viết dưới đây từ góc nhìn chuyên gia sẽ phân tích sâu sắc từ kết cấu cơ học, nguyên lý vận hành đến kinh nghiệm thực tế giúp tối ưu hóa hệ thống của bạn.

Van xả khí D40 là gì?

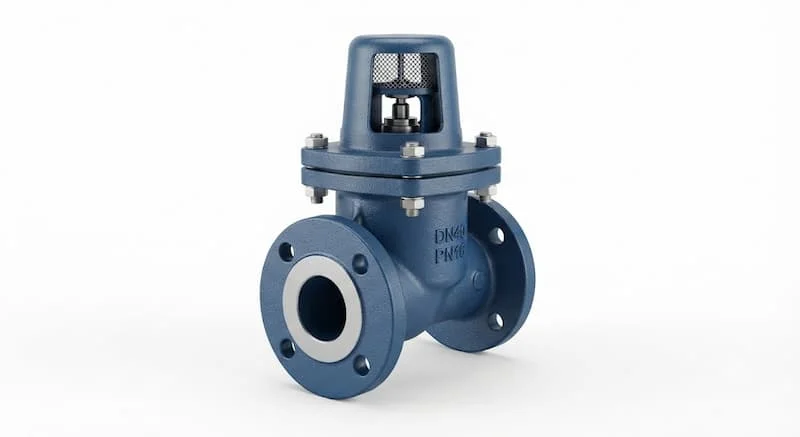

Van xả khí D40 là thiết bị tự động loại bỏ không khí hoặc khí tích tụ trong hệ thống đường ống có kích thước kết nối D40 (tương đương DN40 hoặc 1½ inch tùy tiêu chuẩn). Van giúp duy trì lưu lượng ổn định, giảm nguy cơ búa nước và bảo vệ máy bơm, đường ống.

Sự hiện diện của bọt khí trong lòng chất lỏng là điều không thể tránh khỏi do hiện tượng xâm thực tại cánh bơm, hoặc sự thay đổi đột ngột của nhiệt độ và áp suất môi trường làm khí hòa tan tách ra. Nếu không có van xả khí dn40, khối lượng khí này sẽ tập trung lại thành những túi khí lớn chiếm diện tích lòng ống. Hệ quả là làm sụt giảm nghiêm trọng tiết diện dòng chảy, gây tổn thất áp suất tĩnh và làm suy giảm hiệu suất truyền tải của toàn bộ mạng lưới trục phụ trợ.

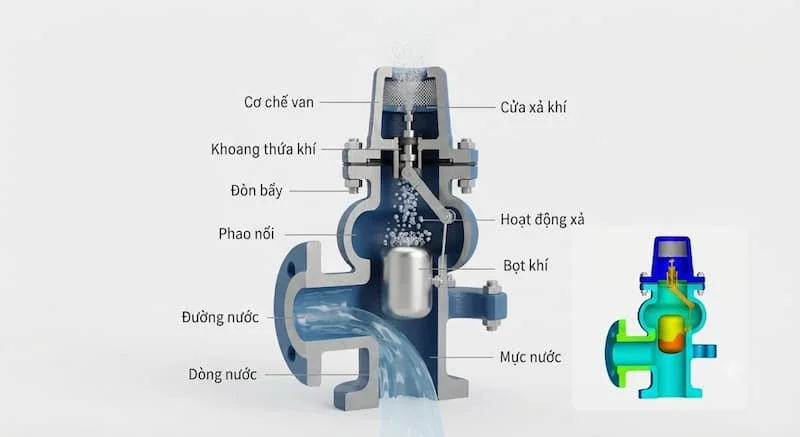

Cấu tạo và nguyên lý hoạt động của van xả khí dn40

Sự kết hợp tinh tế giữa nguyên lý lực đẩy Archimedes và cơ học chất lỏng giúp thiết bị vận hành hoàn toàn tự động mà không cần nguồn điện kích hoạt:

Cấu tạo

• Thân van: Buồng chứa áp lực đúc dày dặn bằng gang, đồng hoặc inox chịu lực.

• Phao nổi: Cấu kiện rỗng ruột bằng inox hoặc nhựa cao cấp, có tỷ trọng nhẹ hơn nước.

• Buồng chứa khí: Không gian lưu trữ khí tạm thời trước khi giải phóng ra ngoài.

• Cửa xả khí: Lỗ nhỏ ở đỉnh van, nơi khí thoát ra môi trường.

• Gioăng làm kín: Đệm mềm chịu lực, b bịt kín cửa xả khi nước dâng đầy.

• Đầu nối ren hoặc mặt bích: Bộ phận liên kết van vào đường ống chính.

Nguyên lý hoạt động

Khi hệ thống bắt đầu vận hành, không khí nhẹ hơn nước sẽ tự động di chuyển lên phía trên và lọt vào buồng chứa khí của van. Khí tích tụ ngày càng nhiều sẽ ép mực nước bên trong thân van hạ xuống. Khi mực nước hạ, phao nổi hạ xuống theo kéo theo cơ cấu đòn bẩy mở cửa xả khí, giúp không khí thoát ra ngoài. Ngay sau khi khí thoát hết, nước dâng lên trở lại đẩy phao nổi dâng lên, ép chặt gioăng làm kín vào bệ đỡ để khóa bít cửa xả, ngăn không cho chất lỏng rò rỉ ra ngoài.

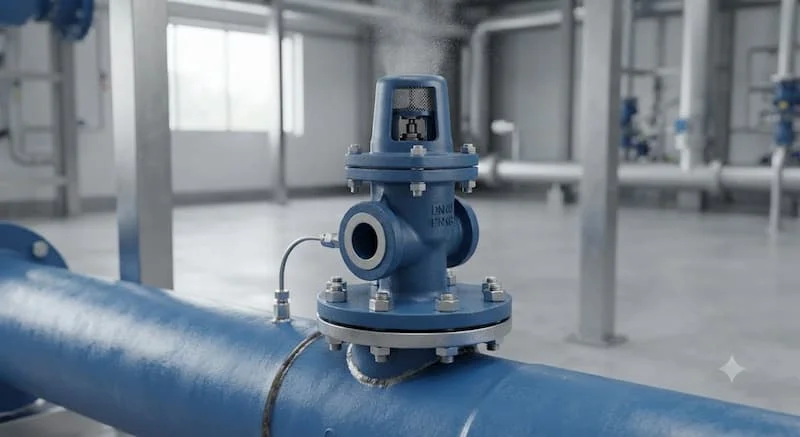

Lý do cần lắp đặt thiết bị tại điểm cao nhất của tuyến ống là vì theo quy luật vật lý, không khí luôn có tỷ trọng nhẹ hơn chất lỏng nên sẽ có xu hướng dịch chuyển và tụ lại tại các đỉnh dốc, đoạn uốn cong hướng lên. Khi dòng chất lưu va đập vào các túi khí nén này sẽ tạo ra sự thay đổi vận tốc đột ngột, dẫn đến sóng xung kích. Nhờ cơ chế giải phóng khí kịp thời, thiết bị giúp giảm búa nước một cách tối đa, triệt tiêu nguy cơ nứt vỡ thành ống kim loại và ngăn ngừa tình trạng máy bơm bị chạy không tải (chạy khan) gây cháy động cơ.

Phân loại van xả khí dn40

Để thích ứng hoàn hảo với từng kiến trúc hạ tầng và tính chất môi chất, thiết bị được phân tách thành nhiều biến thể:

Theo chức năng vận hành

• Van xả khí đơn: Sở hữu một buồng chứa và một cửa xả cỡ nhỏ, chuyên dụng để xả lượng khí nhỏ sinh ra liên tục trong quá trình hệ thống đang chạy có áp.

• Van xả khí kép: Tích hợp hai buồng xả riêng biệt, vừa xả khí nhỏ khi mang tải, vừa xả khối lượng khí cực lớn khi bắt đầu nạp nước vào đường ống.

• Van xả khí kết hợp: Dòng van đa năng, vừa có chức năng xả khí tốc độ cao, vừa tự động hút không khí vào lòng ống khi hệ thống xả cạn để ngăn ngừa hiện tượng áp suất âm (môi trường chân không) gây móp méo, sập đường ống.

Theo vật liệu chế tạo và kiểu kết nối

• Thân gang: Phổ biến nhất trong công nghiệp nhờ giá thành rẻ, khả năng chịu va đập cơ học tốt, thường sơn phủ Epoxy chống rỉ.

• Thân đồng: Kích thước tinh gọn, dễ gia công, chống oxi hóa tốt trong môi trường nước sinh hoạt dân dụng.

• Thân inox (304/316): Phân khúc cao cấp, chịu được hóa chất ăn mòn, axit và nhiệt độ cao vượt trội.

• Kết nối ren: Thuận tiện cho lắp đặt nhanh, bảo trì tháo rời dễ dàng ở không gian hẹp.

• Kết nối mặt bích: Chịu áp lực tĩnh lớn, chống rung lắc tốt tại các trạm bơm đầu nguồn.

Thông số kỹ thuật cần quan tâm

Việc bóc tách chính xác các thông số kỹ thuật định mức dưới đây là điều kiện tiên quyết để đảm bảo tính an toàn cho công trình:

• Kích thước D40 / DN40: Đường kính danh nghĩa của đầu kết nối van (tương đương ống phi 49mm hoặc 1½ inch).

• Áp suất làm việc (PN10, PN16, PN25): Giới hạn áp suất tĩnh tối đa mà vỏ thân van và phao cơ học chịu được mà không bị biến dạng.

• Nhiệt độ làm việc: Ngưỡng nhiệt định mức của lưu chất (van thân gang gioăng EPDM thường chịu dưới 90°C, van inox gioăng PTFE chịu trên 150°C).

• Tiêu chuẩn mặt bích (DIN, JIS, ANSI): Quy chuẩn định vị tâm lỗ bulông để kết nối đồng bộ với bích chờ trên đường ống chính.

• Môi trường lưu chất: Xác định rõ hệ thống chạy nước sạch, nước thải, hóa chất hay dầu khí để chọn mác vật liệu tương thích.

So sánh các loại van xả khí dn40

Bảng đối chiếu dưới đây cung cấp góc nhìn tổng quan giúp các kỹ sư tối ưu hóa chi phí đầu tư vật tư:

Vì sao nên chọn đúng van xả khí dn40?

Việc tính toán và lựa chọn chính xác chủng loại van mang lại những giá trị thực tế vô cùng lớn cho đơn vị vận hành. Thiết bị chuẩn kỹ thuật giúp giảm triệt để lượng khí tích tụ, hạn chế tối đa nguy cơ búa nước phá hủy mối nối. Sự lưu thông thông suốt của chất lỏng giúp bảo vệ máy bơm khỏi hiện tượng lọt khí gây mất áp, từ đó giảm tiêu hao năng lượng vô ích cho động cơ. Đầu tư đúng loại van ngay từ đầu sẽ tăng tuổi thọ toàn bộ hệ thống, giúp dòng chảy luôn đạt lưu lượng ổn định ở mức đỉnh và giảm thiểu chi phí bảo trì, sửa chữa đường ống định kỳ.

Van xả khí D40 được sử dụng ở đâu?

Sở hữu kích thước cổng kết nối tầm trung linh hoạt, thiết bị này là mắt xích bảo vệ không thể thiếu trong nhiều hạ tầng kỹ thuật:

• Hệ thống cấp nước sạch đô thị, mạng lưới đường ống truyền tải nước liên xã.

• Nhà máy xử lý nước thải công nghiệp, trạm bơm nước thô đầu nguồn.

• Đường ống trục đứng của hệ thống phòng cháy chữa cháy (PCCC) nhà cao tầng.

• Hệ thống điều hòa không khí trung tâm HVAC, vòng tuần hoàn nước lạnh Chiller.

• Hệ thống tưới tiêu nông nghiệp công nghệ cao, đường ống dẫn nước mặt ruộng quy mô lớn.

• Các đường ống công nghiệp trong nhà máy hóa chất, dệt nhuộm, chế biến thực phẩm và nước giải khát.

Khi nào nên sử dụng van xả khí dn40?

Bạn cần chủ động bố trí thiết bị xả khí tự động này trên đường ống trong các kịch bản thiết kế kỹ thuật sau:

• Tại các điểm cao nhất của trắc dọc đường ống (các đỉnh dốc, điểm uốn cong hướng lên).

• Ngay sau cửa ra của cụm máy bơm tăng áp, máy bơm ly tâm trục ngang để chặn bọt khí xâm thực.

• Trên các tuyến ống truyền tải chất lỏng chạy dài liên tục (khuyến cáo lắp đặt cách nhau mỗi 500m - 1000m trên đoạn thẳng).

• Tại các vị trí đường ống có sự thay đổi đột ngột về cao độ hoặc tiết diện dòng chảy, nơi áp suất tĩnh dễ bị sụt giảm bất thường.

Những sai lầm thường gặp khi chọn mua và lắp đặt

Việc thiếu kinh nghiệm thực tế trong khâu thi công dễ dẫn đến tình trạng van bị vô hiệu hóa hoặc gây rò rỉ nước liên tục:

• Lắp sai vị trí kỹ thuật: Lắp van ở các đoạn trũng (điểm thấp) của đường ống, khiến van chỉ chứa toàn nước mà không thể tiếp cận được lượng không khí nổi phía trên.

• Chọn sai áp suất định mức: Lắp van PN10 vào hệ thống bơm tăng áp có áp lực đỉnh lên đến 14 bar, làm phao nổi bị bẹp dúm do quá tải áp lực, gây rò rỉ nước tràn lan.

• Không tiến hành vệ sinh bảo trì định kỳ: Các hạt cát mịn, rác thô bám chặt vào bệ gioăng làm kín trên đỉnh van khiến phao nổi dâng lên nhưng không thể đóng bít hoàn toàn cửa xả, gây hiện tượng phun tia nước ra ngoài xưởng.

Checklist lựa chọn van xả khí dn40 chuẩn xác

Hãy thực hiện rà soát theo bộ tiêu chuẩn dưới đây để đảm bảo thiết bị chọn lựa đạt độ tương thích cao nhất:

• Kiểm tra kích thước đường ống chờ để chọn đúng quy cách D40 (DN40 / 1½").

• Tra cứu áp suất làm việc cao nhất của trạm bơm (PN10, PN16 hay PN25).

• Lựa chọn vật liệu thân van (Gang, Đồng hay Inox) dựa trên đặc tính hóa học của môi chất.

• Kiểm tra giới hạn nhiệt độ của dòng lưu chất để không làm hỏng cấu trúc gioăng.

• Chọn kiểu kết nối đồng bộ (vặn ren cho hệ nhỏ, nối bích tiêu chuẩn JIS/DIN cho hệ chịu lực).

• Kiểm tra đầy đủ bộ chứng từ chứng nhận xuất xứ CO và chứng nhận chất lượng CQ của thiết bị.

• Ưu tiên lựa chọn sản phẩm từ các thương hiệu uy tín lâu năm để đảm bảo dải an toàn cơ học.

Hướng dẫn lắp đặt van xả khí dn40 đúng quy trình

Quy trình gá lắp cơ khí cần tuân thủ nghiêm ngặt các bước sau để thiết bị phát huy tối đa công năng:

Bước 1: Xác định vị trí và vệ sinh hệ thống

Khảo sát trắc dọc để tìm ra điểm cao nhất của đoạn ống cần bảo vệ. Sử dụng vòi xịt áp lực làm sạch hoàn toàn xỉ hàn, cát đá bám trong lòng ống chờ. Khuyến cáo nên lắp một van bi chặn phía trước van xả khí dn40 để thuận tiện cho việc cách ly sửa chữa sau này.

Bước 2: Gá lắp cơ khí chuẩn hướng tâm

Bắt buộc phải lắp van theo phương thẳng đứng (cuộn cửa xả hướng thẳng lên trời), không được lắp nghiêng hoặc lộn ngược vì sẽ làm mất tác dụng của phao nổi Archimedes. Đối với van ren, quấn băng cao su non đều quanh bước ren rồi vặn chặt. Đối với van bích, đặt đệm làm kín đồng tâm và siết đều đai ốc đối xứng.

Bước 3: Vận hành thử nghiệm và kiểm tra độ bít kín

Mở van chặn, tiến hành nạp nước vào đường ống và kích hoạt máy bơm. Lắng nghe tiếng "xì" lớn tại cửa xả đỉnh van để xác nhận không khí đang được tống ra ngoài thành công. Khi nước dâng đầy, quan sát kỹ phần đỉnh van để đảm bảo không có hiện tượng nước bị rò rỉ hay phun bọt khí li ti.

Câu hỏi thường gặp

Mã kích thước D40 có tương đương hoàn toàn với thông số DN40 không?

Về mặt quy cách kỹ thuật, ký hiệu D40 (đường kính ngoài ống nhựa phi 49mm) hoàn toàn tương đương với thông số DN40 (đường kính danh nghĩa lòng trong van công nghiệp) và tương thích với hệ ren kích thước 1½ inch.

Đối với hệ thống cấp nước sạch tòa nhà, nên chọn van xả khí D40 chất liệu gang hay inox?

Đối với hệ thống nước sạch thông thường của tòa nhà, van xả khí thân gang sơn phủ Epoxy hoặc thân đồng là lựa chọn tối ưu, vừa đáp ứng hoàn hảo độ bền kỹ thuật vừa tiết kiệm chi phí đầu tư. Van inox chỉ thực sự bắt buộc khi hệ thống dẫn nước nóng nhiệt độ cao hoặc lưu chất có tính chất ăn mòn hóa học.

Van xả khí d40 có thể ứng dụng cho các đường ống dẫn nước thải thô được không?

Không nên sử dụng dòng van xả khí tiêu chuẩn này cho nước thải thô chứa nhiều tạp chất, xơ tóc và bùn cặn. Các chất bẩn sẽ rất nhanh chóng bám dính vào phao và kẹt cửa xả khí gây rò rỉ nước liên tục. Đối với nước thải, bạn bắt buộc phải sử dụng dòng van xả khí thải chuyên dụng (Waste Water Air Release Valve) với thiết kế thân van thuôn dài đặc trưng.

Tần suất bảo trì lý tưởng cho thiết bị này là bao lâu một lần?

Tần suất khuyến cáo là từ 6 đến 12 tháng một lần tùy thuộc vào chất lượng nguồn nước. Công tác bảo trì bao gồm việc đóng van chặn phía dưới, tháo nắp van xả khí để súc rửa bùn cặn bám trong buồng chứa và lau sạch bề mặt gioăng cao su làm kín ở đỉnh.

Tổng kết

Việc hiểu rõ kết cấu cơ học và các tiêu chí phân loại của van xả khí d40 là chìa khóa vàng giúp các nhà thầu và kỹ sư cơ điện tối ưu hóa bài toán thủy lực, nâng cao dải an toàn cho toàn bộ dự án đường ống phụ trợ. Một sự đầu tư đúng đắn vào thiết bị xả khí tự động chuẩn thông số ngay từ giai đoạn ban đầu sẽ giúp doanh nghiệp loại bỏ hoàn toàn các rủi ro nứt vỡ ống và tiết kiệm tối đa chi phí dừng vận hành nhà máy để sửa chữa đối với van xả khí d40.
