Vì sao check valve PTFE là lựa chọn hàng đầu cho hệ thống đường ống chứa hóa chất ăn mòn?

Trong các dây chuyền hóa chất, hệ thống xử lý nước thải, nhà máy xi mạ hoặc các tuyến ống vận chuyển môi chất có tính ăn mòn mạnh, các dòng van một chiều thông thường rất nhanh chóng bị rỗ bề mặt, chai cứng gioăng và xuống cấp nghiêm trọng. Khi vật liệu thân van hoặc bộ phận làm kín không có độ tương thích cao với dòng chảy, sự cố rò rỉ sẽ lập tức đe dọa đến độ an toàn của toàn bộ hệ thống. Giải pháp tối ưu và đáng tin cậy nhất trong các trường hợp này chính là check valve ptfe nhờ đặc tính kháng hóa chất vượt trội của vật liệu nhựa tổng hợp cao cấp.

• Check valve ptfe là gì? Thiết bị van một chiều sử dụng nhựa PTFE tại các bộ phận tiếp xúc hoặc làm kín.

• Vai trò của PTFE: Chống chịu ăn mòn hóa học đỉnh cao, giảm ma sát tối đa trong quá trình vận hành.

• Các yếu tố quyết định lựa chọn: Không chỉ nhìn vào tên gọi PTFE mà phải xét kỹ nhiệt độ dòng chảy, áp suất ngược và toàn bộ vật liệu thân van.

Check valve ptfe là gì?

Check valve ptfe là dòng van một chiều được thiết kế để cho phép dòng môi chất chuyển động theo một hướng nhất định và tự động hạn chế triệt để dòng chảy ngược. Trong đó, vật liệu PTFE (Polytetrafluoroethylene) được ứng dụng chuyên biệt cho một hoặc nhiều bộ phận làm kín hoặc tiếp xúc trực tiếp với môi chất tùy theo thiết kế của nhà sản xuất.

Cần phân biệt rõ ràng rằng cụm từ "check valve" thể hiện chức năng van một chiều, còn "PTFE" là tên vật liệu cấu thành. Người mua tuyệt đối không nên hiểu lầm mọi loại check valve ptfe đều sở hữu toàn bộ phần thân đúc hoàn toàn từ nhựa PTFE nguyên khối. Trên thực tế, thị trường hiện nay chia thành nhiều cấu hình khác nhau như van có thân nhựa lót PTFE, van kim loại tích hợp đĩa/gioăng PTFE, hoặc van thân nhựa tổng hợp kết hợp màng chắn PTFE chuyên dụng.

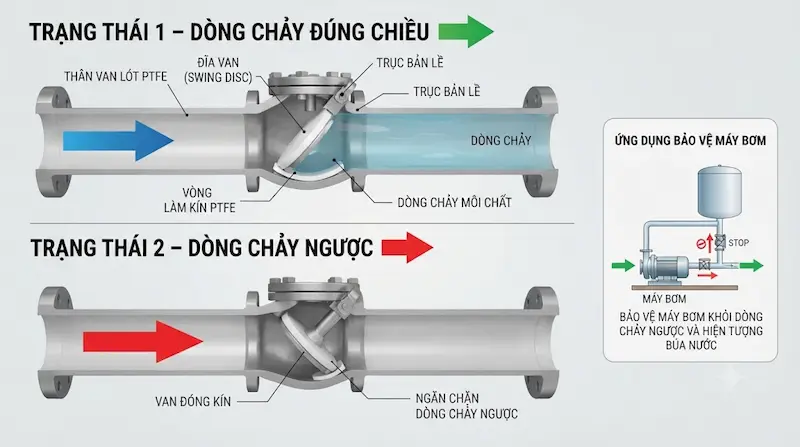

Nguyên lý hoạt động của check valve ptfe

Cơ chế vận hành của check valve ptfe diễn ra hoàn toàn tự động dựa trên chênh lệch áp suất của dòng lưu chất:

• Khi dòng chảy đi đúng chiều: Áp suất thủy lực từ phía đầu vào tác động mạnh mẽ lên bộ phận đóng mở (đĩa, bi hoặc màng van), thắng lực cản của lò xo hoặc trọng lực để đẩy van mở hoàn toàn, cho phép môi chất lưu thông trơn tru.

• Khi dòng chảy giảm hoặc đảo chiều: Áp suất đầu vào sụt giảm, chênh lệch áp suất đảo chiều ép bộ phận đóng dịch chuyển trở về vị trí ban đầu, van đóng chặt lại để ngăn không cho dòng lưu chất tràn ngược về nguồn.

Bản thân vật liệu PTFE không tạo ra nguyên lý một chiều này, mà các dạng cấu trúc như spring-loaded, swing, lift hay diaphragm mới quyết định chuyển động. Vai trò cốt lõi của PTFE là cung cấp bề mặt tiếp xúc hoàn hảo, kháng hóa chất tuyệt đối và chống bám dính cặn bẩn trong suốt chu trình đóng mở.

Cấu tạo check valve ptfe gồm những bộ phận nào?

1. Thân van: Khung chịu lực chính cấu thành từ các vật liệu chống ăn mòn như PVC, PP, PVDF, Inox hoặc gang thép tùy theo tiêu chuẩn thiết kế riêng biệt.

2. Bộ phận đóng mở: Đảm nhận nhiệm vụ chặn dòng ngược, có thể thiết kế dạng đĩa van phẳng, bi cầu (ball check), piston hoặc màng chắn đàn hồi.

3. Gioăng làm kín: Vị trí quan trọng bậc nhất thường ứng dụng chất liệu PTFE để đảm bảo độ khít tuyệt đối, ngăn chặn rò rỉ hóa chất độc hại.

4. Lò xo trợ lực: Xuất hiện ở các dòng spring check valve, giúp đẩy nhanh tốc độ đóng van khi áp lực dòng chảy suy yếu (nếu có tiếp xúc môi chất, lò xo cũng được bọc PTFE hoặc làm từ hợp kim đặc biệt).

5. Cổng kết nối: Đa dạng kiểu dạng lắp đặt như nối ren trong, mặt bích tiêu chuẩn, nối dán keo (socket) hoặc khớp nối nhanh (union).

Việc lựa chọn vật liệu cấu thành thân van và chi tiết PTFE phải được cân nhắc dựa trên toàn bộ điều kiện vận hành thực tế thay vì chỉ trông chờ vào khả năng chống hóa chất đơn thuần của màng PTFE.

Các loại check valve phổ biến hiện nay

• Check valve dạng lò xo (Spring loaded): Tích hợp lò xo ép chặt đĩa về vị trí đóng, giúp van đóng cực nhanh, chống hiện tượng búa nước và cho phép lắp đặt theo nhiều hướng quy định.

• Swing check valve: Sử dụng đĩa van xoay bản lề quanh trục, thích hợp cho các tuyến đường ống quy mô lớn có lưu lượng dòng chảy cao.

• Lift check valve: Đĩa van hoặc piston di chuyển theo phương thẳng đứng, kiểm soát dòng chảy một chiều ổn định và chính xác.

• Diaphragm check valve: Ứng dụng lớp màng linh hoạt (có thể phủ hoặc làm từ PTFE) để đóng mở linh hoạt, hoàn hảo cho các hệ thống hóa chất tinh khiết.

• Wafer check valve: Thiết kế siêu mỏng kẹp giữa hai mặt bích đường ống, tiết kiệm không gian lắp đặt tối ưu cho các nhà máy chật hẹp.

PTFE có ưu điểm gì khi sử dụng trong check valve?

• Khả năng kháng hóa chất vô địch: PTFE trơ hóa học với hầu hết các loại axit đậm đặc, bazo mạnh, dung môi hữu cơ và các hóa chất công nghiệp có tính ăn mòn cực cao.

• Hệ số ma sát cực thấp: Bề mặt nhẵn mịn giúp giảm thiểu tối đa tổn thất áp suất dòng chảy qua van, hạn chế tình trạng bám cặn bề mặt.

• Chịu nhiệt độ tương đối cao: PTFE chịu được ngưỡng nhiệt độ vận hành lớn hơn nhiều so với các loại nhựa kỹ thuật thông dụng khác (như PVC hay PP).

• Độ bền môi trường hoàn hảo: Không bị ảnh hưởng bởi độ ẩm, không bị lão hóa hay mục nát dưới tác động của thời tiết khắc nghiệt.

Tuy nhiên, PTFE không phải là "vật liệu vạn năng". Ở nhiệt độ quá cao, tính cơ học của PTFE sẽ suy giảm, đòi hỏi kỹ sư phải đối chiếu kỹ bảng thông số kỹ thuật (datasheet) về giới hạn áp suất và tính tương thích hóa chất trước khi đưa vào lắp đặt.

Check valve phù hợp với những môi chất nào?

• Hóa chất công nghiệp: Các loại axit mạnh ($HCl$, $H_2SO_4$, $HNO_3$), xút ($NaOH$), dung môi hữu cơ và các dung dịch muối ăn mòn.

• Hệ thống xử lý nước và chất thải: Nước cấp chứa hàm lượng clo cao, hóa chất keo tụ, dung dịch tẩy rửa màng lọc RO và nước thải công nghiệp nặng.

• Ngành xi mạ và hóa chất tinh khiết: Các tuyến ống dẫn dung dịch mạ kim loại, hóa chất tẩy dầu mỡ đòi hỏi độ tinh khiết và an toàn tuyệt đối.

Không nên áp dụng cảm tính rằng PTFE chịu được mọi loại hóa chất. Quy chuẩn kỹ thuật bắt buộc phải dựa trên bốn yếu tố: Chemical compatibility (tính tương thích hóa chất) + Nồng độ môi chất + Nhiệt độ vận hành + Áp suất hệ thống.

So sánh PTFE với EPDM, NBR và FKM trong van một chiều

Sự khác biệt này chứng minh không có vật liệu nào là hoàn hảo cho mọi trường hợp. Việc chọn check valve  hay EPDM/FKM phụ thuộc hoàn toàn vào đặc thù lưu chất, mức nhiệt và chi phí đầu tư của dự án.

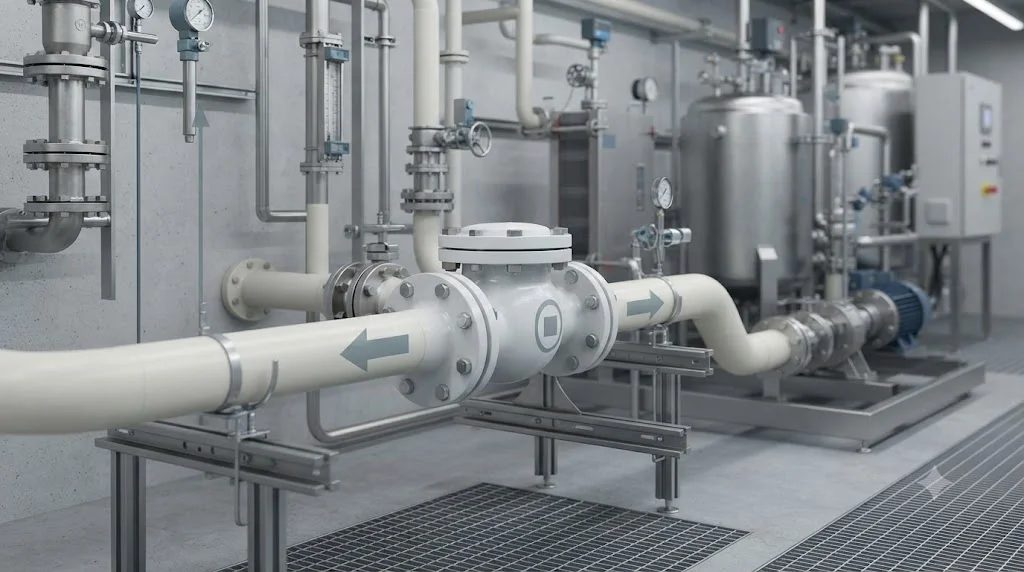

Check valve được ứng dụng ở đâu?

Các thiết bị này hiện diện dày đặc trong nhà máy sản xuất hóa chất cơ bản, hệ thống trạm châm hóa chất tự động, dây chuyền xi mạ kim loại, phòng thí nghiệm nghiên cứu khoa học, và các hệ thống đường ống dẫn lưu chất đặc biệt trong nhà máy dược phẩm, thực phẩm sạch.

Mục đích cốt lõi của việc lắp đặt check valve là bảo vệ máy bơm hóa chất đắt tiền khỏi hiện tượng ăn mòn ngược dòng, duy trì ổn định hướng chảy một chiều và ngăn chặn tuyệt đối tình trạng rò rỉ hơi hóa chất gây nguy hại cho môi trường làm việc xung quanh.

Những sai lầm thường gặp khi chọn check valve

• Sai lầm 1: Cho rằng PTFE chống được mọi loại hóa chất trên đời $\rightarrow$ Hậu quả là van vẫn bị phá hủy do một số chất đặc thù phá vỡ cấu trúc polymer.

• Sai lầm 2: Chỉ quan tâm đến chất liệu PTFE mà quên mất thân van $\rightarrow$ Thân van bằng nhựa rẻ tiền hoặc kim loại không tương thích sẽ bị ăn mòn thủng trước khi màng PTFE kịp hỏng.

• Sai lầm 3: Bỏ qua yếu tố nhiệt độ dòng chảy $\rightarrow$ Nhiệt độ quá cao làm biến dạng cấu trúc cơ học của PTFE, gây mất độ kín.

• Sai lầm 4: Chọn size van chỉ theo kích thước ống mà bỏ qua lưu lượng $\rightarrow$ Gây tổn thất áp suất tĩnh lớn hoặc làm van bị rung giật liên tục.

• Sai lầm 5: Lắp đặt ngược hướng dòng chảy $\rightarrow$ Khiến van bị nghẽn hoàn toàn, hệ thống ngừng hoạt động.

• Sai lầm 6: Không kiểm tra áp suất ngược (Backpressure) $\rightarrow$ Dẫn đến tình trạng rò rỉ ngược khi áp lực hạ lưu tăng cao đột ngột.

Cách chọn check valve phù hợp

1. Bước 1: Xác định chính xác tên môi chất: Nước, axit đặc, bazơ hay dung môi hữu cơ.

2. Bước 2: Xác định nồng độ hóa chất: Nồng độ phần trăm của dung dịch ảnh hưởng trực tiếp đến tuổi thọ vật liệu.

3. Bước 3: Xác định nhiệt độ làm việc tối đa và tối thiểu: Đảm bảo nằm trong giới hạn chịu nhiệt của PTFE và thân van.

4. Bước 4: Xác định thông số áp suất: Bao gồm áp suất làm việc thông thường, áp suất tối đa và áp suất ngược chịu đựng.

5. Bước 5: Lựa chọn kích thước quy cách DN: Phù hợp hoàn hảo với đường kính và lưu lượng đường ống.

6. Bước 6: Chọn kiểu kết nối: Ren, mặt bích, dán keo hoặc rắc co tuân theo thiết kế tuyến ống.

7. Bước 7: Kiểm tra tổng thể cấu tạo: Rà soát vật liệu toàn bộ thân van, lò xo và đĩa chặn.

• Checklist trước khi đặt mua:

  •  Đúng chủng loại check valve theo yêu cầu kỹ thuật

  •  Quy cách kích thước DN khớp hoàn toàn với hệ thống

  •  Kiểu kết nối (ren, bích, rắc co) đồng bộ với đường ống

  •  Chiều mũi tên hướng dòng chảy được in rõ trên thân

  • Chất liệu thân van tương thích hoàn toàn môi chất

  • Màng/gioăng PTFE đáp ứng đúng nồng độ hóa chất

  • Giới hạn áp suất làm việc và áp suất ngược đạt tiêu chuẩn

  •  Giới hạn nhiệt độ vận hành nằm trong vùng an toàn

  •  Có đầy đủ chứng chỉ CO/CQ và Datasheet từ nhà sản xuất

Câu hỏi thường gặp về check valve ptfe

Check valve ptfe là gì?

Đây là dòng van một chiều ứng dụng chất liệu nhựa tổng hợp PTFE cho các bộ phận làm kín hoặc tiếp xúc trực tiếp với lưu chất, chuyên dùng kiểm soát dòng chảy một chiều trong môi trường hóa chất ăn mòn.

PTFE trong check valve có tác dụng gì?

PTFE đóng vai trò kháng lại các loại hóa chất mạnh, chịu nhiệt tốt, đồng thời giảm thiểu ma sát bề mặt giúp đĩa van đóng mở nhạy bén và chống bám cặn bẩn.

Check valve có chịu được mọi hóa chất không?

Không hoàn toàn. Mặc dù PTFE có độ bền hóa học cực cao, khả năng tương thích thực tế vẫn phụ thuộc vào loại hóa chất cụ thể, nồng độ dung dịch và nhiệt độ vận hành của hệ thống.

Check valve có dùng cho hệ thống nước được không?

Hoàn toàn có thể sử dụng tốt trong các hệ thống nước thông thường, nước xử lý hóa chất hoặc nước sạch yêu cầu độ bền cao, tuy nhiên cần cân đối chi phí đầu tư vì giá thành thường cao hơn van thông thường.

Làm thế nào để chọn check valve chuẩn xác?

Cần cung cấp đầy đủ các thông số gồm loại môi chất, nồng độ hóa chất, nhiệt độ, áp suất làm việc, kích thước DN, lưu lượng và kiểu kết nối để đối chiếu bảng kỹ thuật của nhà sản xuất.

Chọn đúng check valve để hệ thống vận hành ổn định

Việc trang bị check valve đóng vai trò quyết định trong việc bảo vệ an toàn toàn bộ hệ thống đường ống chứa hóa chất và môi chất ăn mòn mạnh. Độ bền vững của hệ thống phụ thuộc hoàn toàn vào việc đánh giá chính xác nồng độ hóa chất, nhiệt độ, áp suất và tính tương thích tổng thể của vật liệu thay vì chỉ nhìn vào tên gọi PTFE đơn thuần.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về check valve ptfe
