Socket Inox: Tổng Quan, Cấu Tạo Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong các hệ thống đường ống công nghiệp và dân dụng hiện đại, việc đảm bảo tính liên tục, kín khít và an toàn cho dòng chảy lưu chất là yêu cầu cốt lõi. Trong số các phụ kiện đường ống, măng sông inox đóng vai trò là mắt xích kết nối quan trọng, giúp liên kết các đoạn ống hoặc phụ kiện lại với nhau một cách chắc chắn. Với khả năng chịu áp lực lớn, chống ăn mòn hóa học và chịu nhiệt độ vượt trội, thiết bị này là giải pháp không thể thiếu trong nhiều ngành công nghiệp mũi nhọn.

Socket Inox Là Gì?

Định Nghĩa Socket Inox

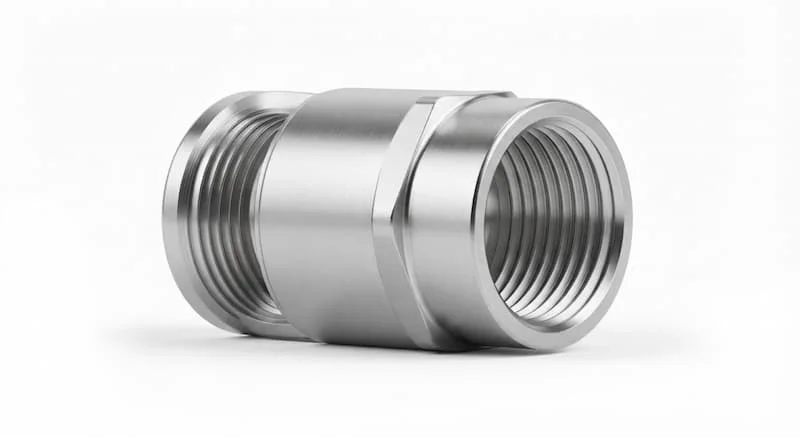

Socket inox (hay còn gọi là măng sông inox) là loại phụ kiện đường ống có dạng ống hình trụ ngắn, hai đầu được gia công ren trong hoặc làm gờ hàn lồng. Thiết bị này được chế tạo từ các dòng thép không gỉ (inox) như 201, 304, 316 nhằm mục đích nối hai đoạn ống cùng kích thước hoặc kết nối ống với các thiết bị đo, van công nghiệp trên cùng một đường thẳng.

Vai Trò Và Chức Năng Trong Hệ Thống

• Kết nối liên tục: Nối dài các tuyến ống mà không làm gián đoạn hoặc nhiễu loạn dòng chảy bên trong.

• Tạo độ kín tuyệt đối: Chống rò rỉ lưu chất ra ngoài môi trường, ngay cả trong điều kiện áp suất và nhiệt độ cao.

• Linh hoạt trong lắp đặt: Cung cấp phương án kết nối bằng ren (dễ tháo lắp, bảo trì) hoặc hàn (đáp ứng độ kín vững chắc vĩnh viễn).

Phân Biệt măng sông inox Với Các Phụ Kiện Nối Khác

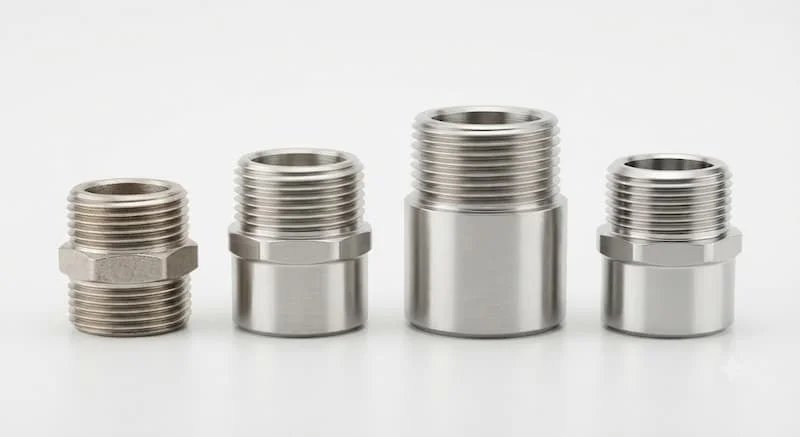

Khác với mặt bích (flange) cần không gian lắp đặt lớn và hệ thống bulong phức tạp, hay rắc co (union) thiết kế riêng cho các vị trí cần tháo rời thường xuyên, măng sông inox có thiết kế gọn nhẹ hơn rất nhiều. So với kép inox (nipple - ren ngoài), socket mang ren trong để ôm trọn đầu ống ren ngoài, tạo nên mối nối gọn gàng và tối ưu không gian hơn.

Nguyên Lý Hoạt Động Của măng sông inox

Nguyên lý vận hành của măng sông inox tập trung hoàn toàn vào khả năng tạo liên kết cơ học bền vững và niêm phong khoảng hở giữa các chi tiết.

• Cơ chế kết nối:

  • Kết nối ren: Các vòng ren trong của socket sẽ ăn khớp với ren ngoài của đoạn ống. Khi siết chặt, lực ma sát cơ học giữa các bước ren sẽ giữ chặt hai đầu ống.

  • Kết nối hàn lồng (Socket Weld): Đầu ống được lồng trực tiếp vào sâu bên trong gờ chặn của socket, sau đó kỹ thuật viên sẽ thực hiện đường hàn điền đầy quanh mép ngoài để cố định.

• Nguyên lý tạo độ kín: Độ kín của socket ren dựa trên sự nén chặt giữa các bước ren côn (như NPT) hoặc sự hỗ trợ của vật liệu làm kín (băng tan PTFE, keo dán ren) trên hệ ren thẳng (BSP). Với socket hàn, mối hàn kim loại đồng nhất giải quyết hoàn toàn nguy cơ rò rỉ.

• Khả năng chịu lực và vai trò vật liệu: Bản chất vật liệu inox có bền kéo lớn và mô-đun đàn hồi cao. Nhờ đó, thành socket đủ cứng vững để chống chịu sự giãn nở nhiệt cũng như sự biến dạng dưới áp lực nội tại của lưu chất.

Cấu Tạo Và Phân Loại măng sông inox

Cấu Tạo Chi Tiết

Một sản phẩm măng sông inox tiêu chuẩn gồm các bộ phận cơ bản:

• Thân socket: Đoạn ống đúc hoặc gia công nguyên khối, chịu độ dầy thành ống theo tiêu chuẩn áp lực.

• Đầu nối & Ren trong: Hai đầu chứa đường ren trong được tiện chính xác theo tiêu chuẩn kỹ thuật hoặc lòng lồng ống có gờ định vị.

• Bề mặt gia công: Được xử lý đánh bóng (BA/2B) hoặc phun cát để chống bám bẩn và tăng tính thẩm mỹ.

• Vật liệu chế tạo: Các mác thép không gỉ nguyên bản, đảm bảo đúng thành phần hóa học (Niken, Crom, Mangan, Molipden).

Phân Loại măng sông inox Chi Tiết

Toàn bộ hệ thống măng sông inox trên thị trường hiện nay được phân chia rõ ràng theo các tiêu chí sau:

1. Theo vật liệu chế tạo

• Inox 201: Chi phí rẻ, độ cứng cao nhưng khả năng chống ăn mòn kém. Thích hợp cho môi trường khô ráo, nước sạch nhẹ hoặc trang trí.

• Inox 304: Loại phổ biến nhất hiện nay, chống ăn mòn tốt trong môi trường nước, khí nén và đa số thực phẩm, cân bằng giữa chi phí và chất lượng.

• Inox 316: Bổ sung thành phần Mangan và Molipden (2-3%), chịu ăn mòn hóa chất cực tốt, đặc biệt trong môi trường muối, nước biển, axit nhẹ.

• Inox 316L: Phiên bản chứa hàm lượng Carbon thấp (Low Carbon), tối ưu cho các mối nối hàn, tránh hiện tượng ăn mòn ranh giới hạt sau khi hàn.

2. Theo phương pháp kết nối

• Socket ren (Threaded Socket): Tiện lợi, lắp đặt nhanh bằng thiết bị cơ khí đơn giản.

• Socket hàn lồng (Socket Weld - SW): Đút ống vào trong lồng socket rồi hàn xung quanh. Chịu áp lực cao, chống rò rỉ tuyệt đối.

• Socket hàn đối đầu (Butt Weld - BW): Vát mép hai đầu để hàn trực tiếp mép-với-mép với đường ống.

3. Theo tiêu chuẩn kỹ thuật & Kích thước

• Tiêu chuẩn chế tạo: ASTM (Mỹ), ANSI (Mỹ), JIS (Nhật Bản), DIN (Đức).

• Kích thước danh nghĩa (DN): Đa dạng từ nhỏ đến lớn: DN8 (1/4"), DN10, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, cho đến DN100 (4").

Thông Số Kỹ Thuật Quan Trọng

Để thiết kế hoặc mua sắm đúng phụ kiện măng sông inox, bạn cần nắm rõ các thông số kỹ thuật cốt lõi:

Đánh Giá Ưu Điểm Và Hạn Chế Của măng sông inox

Ưu Điểm Nổi Bật

• Chống ăn mòn tuyệt vời: Không bị gỉ sét trong môi trường ẩm ướt, hóa chất, nước thải hay nhiệt độ khắc nghiệt.

• Độ bền cơ học cao: Khả năng chịu lực kéo, lực uốn và va đập cơ học tốt hơn nhiều so với phụ kiện nhựa hay đồng.

• Chịu nhiệt & Áp suất cao: Vận hành ổn định trong các hệ thống hơi nóng công nghiệp (steam) và áp lực dòng chảy lớn.

• Tối ưu chi phí dài hạn: Dù vốn đầu tư ban đầu cao hơn thép carbon nhưng nhờ tuổi thọ dài và ít phải bảo trì, tổng chi phí vòng đời lại rẻ hơn.

Hạn Chế Cần Lưu Ý

• Giá thành ban đầu cao hơn các phụ kiện bằng thép đen, gang hoặc nhựa.

• Yêu cầu độ chính xác cao khi chọn tiêu chuẩn ren (BSP và NPT không thể siết chung trực tiếp).

• Khi chọn sai mác inox (như dùng inox 304 cho môi trường nước biển đậm đặc), phụ kiện vẫn có nguy cơ bị ăn mòn rỗ (pitting corrosion).

So Sánh măng sông inox Với Các Phụ Kiện Nối Khác

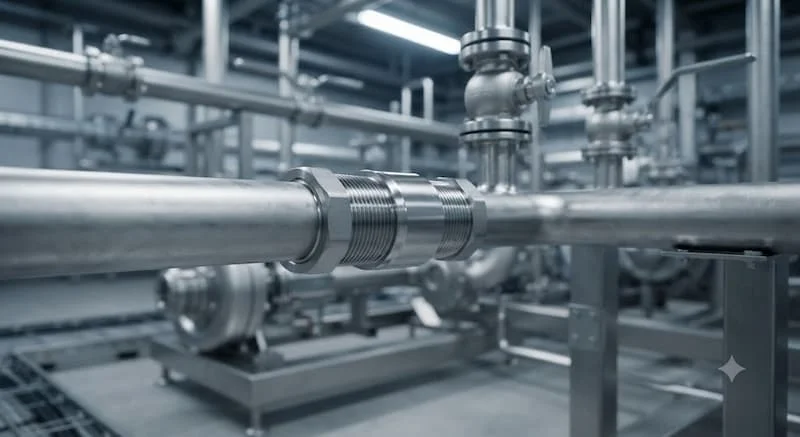

Ứng Dụng Thực Tế Của măng sông inox

Nhờ những đặc tính vật lý vượt trội, măng sông inox xuất hiện trong hầu hết các hệ thống đường ống kỹ thuật quan trọng:

• Hệ thống cấp thoát & Xử lý nước: Dùng trong nhà máy lọc nước sinh hoạt, xử lý nước thải công nghiệp chứa hóa chất.

• Hệ thống hơi nóng & Khí nén: Chịu được độ giãn nở nhiệt và áp suất nén lớn trong lò hơi, hệ thống khí nén nhà máy.

• Ngành Thực phẩm & Dược phẩm: Yêu cầu bề mặt vệ sinh vô trùng, không độc hại, không hoen gỉ làm ảnh hưởng chất lượng sản phẩm (bia, sữa, nước giải khát, thuốc).

• Ngành Hóa chất & Dầu khí: Sử dụng dòng măng sông inox 316/316L để chống lại tác hại của axit, dung môi và khai thác khoáng sản ngoài khơi.

• Hệ thống HVAC: Dẫn chất làm lạnh, nước nóng cho các tòa nhà cao tầng và trung tâm thương mại.

Hướng Dẫn Lựa Chọn, Lắp Đặt Và Bảo Trì

Cách Lựa Chọn Chuẩn Kỹ Thuật

1. Xác định loại lưu chất: Chọn Inox 304 cho nước/khí sạch; chọn Inox 316/316L cho hóa chất, môi trường biển hay vi sinh.

2. Xác định áp suất & Nhiệt độ: Hệ thống áp cao (trên 20 bar) nên dùng socket hàn lồng Class 3000. Hệ thống dân dụng/áp thấp dùng socket ren Class 150.

3. Đồng bộ tiêu chuẩn ren: Đảm bảo đường ống và socket cùng chung hệ ren BSP hoặc NPT để tránh tình trạng cháy ren hoặc rò rỉ.

Checklist Trước Khi Mua Hàng

• Đúng kích thước danh nghĩa (DN) cần dùng chưa?

• Mác inox (304, 316) có đúng chứng nhận CO/CQ không?

• Loại ren là BSPT, BSPP hay NPT?

• Bề mặt ren có bị trầy xước, nứt vỡ hay dập ren không?

• Áp suất định mức có vượt quá áp suất đỉnh của hệ thống không?

Lưu Ý Trong Lắp Đặt Và Bảo Trì

• Vệ sinh: Làm sạch bụi bẩn, mạt sắt trên đầu ren ống và bên trong socket trước khi vặn.

• Vật liệu phụ trợ: Quấn băng tan PTFE hoặc thoa keo khóa ren đúng kỹ thuật đối với kết nối ren.

• Lực siết: Siết vừa đủ lực bằng mỏ quạ hoặc kim chết. Siết quá chặt có thể gây nứt thân socket hoặc nứt đầu ống.

• Bảo trì: Định kỳ kiểm tra vết rò rỉ tại các mối nối. Nếu có hiện tượng rấm rịch nước, cần kiểm tra và xả lớp keo cũ để quấn lại.

Các Câu Hỏi Thường Gặp (FAQ)

Socket inox là gì?

Đây là phụ kiện đường ống bằng thép không gỉ, dùng để nối hai đoạn ống hoặc thiết bị có cùng kích thước bằng phương pháp vặn ren hoặc hàn.

Socket inox 304 và inox 316 khác nhau như thế nào?

Inox 304 thích hợp cho các ứng dụng phổ thông (nước, khí, thực phẩm nhẹ) với chi phí tốt. Inox 316 chứa thêm Molipden giúp kháng ăn mòn vượt trội trong môi trường hóa chất, axit nhẹ và nước biển.

Socket inox dùng ren BSP hay NPT?

Điều này phụ thuộc vào tiêu chuẩn hệ thống của bạn. Tại Việt Nam và Châu Âu, hệ ren BSP (BSPT/BSPP) phổ biến hơn. Trong khi đó, hệ ren NPT chủ yếu dùng trong các thiết bị nhập khẩu theo tiêu chuẩn Mỹ (ANSI).

Socket inox có chịu được hóa chất không?

Có. Tuy nhiên, bạn nên ưu tiên chọn socket inox 316 hoặc 316L cho các loại hóa chất có tính ăn mòn mạnh để đảm bảo độ bền tuyệt đối.

Làm sao chọn đúng kích thước socket inox?

Bạn cần đo đường kính ngoài của đoạn ống cần kết nối và tra bảng kích thước tiêu chuẩn (DN) tương ứng (Ví dụ: Ống phi 21mm tương đương DN15 - 1/2 inch).

Kết Luận

Có thể thấy, socket inox là một phụ kiện tuy nhỏ bé nhưng giữ vai trò nền tảng giúp hệ thống đường ống vận hành an toàn, liền mạch và không rò rỉ. Việc chọn đúng mác vật liệu, kích thước và chuẩn ren không chỉ giúp tối ưu hóa công năng mà còn tiết kiệm tối đa chi phí sửa chữa về sau.
