Van Đôi: Giải Pháp Ngăn Dòng Chảy Ngược Hiệu Quả Cho Đường Ống

Trong các hệ thống đường ống công nghiệp và dân dụng hiện đại, hiện tượng búa nước và dòng chảy ngược luôn là những mối nguy hại tiềm ẩn. Chúng có khả năng phá hủy đường ống, gây móp méo thiết bị và làm hỏng hóc các cụm máy bơm đắt tiền. Để giải quyết triệt để vấn đề này, các kỹ sư cơ điện thường ưu tiên lựa chọn Dual Plate Check Valve như một giải pháp bảo vệ tối ưu. Với thiết kế cơ khí thông minh và khả năng phản ứng linh hoạt, thiết bị này mang lại sự an toàn và tính ổn định vượt trội cho toàn bộ chu trình vận hành của dòng lưu chất.

Van đôi là gì?

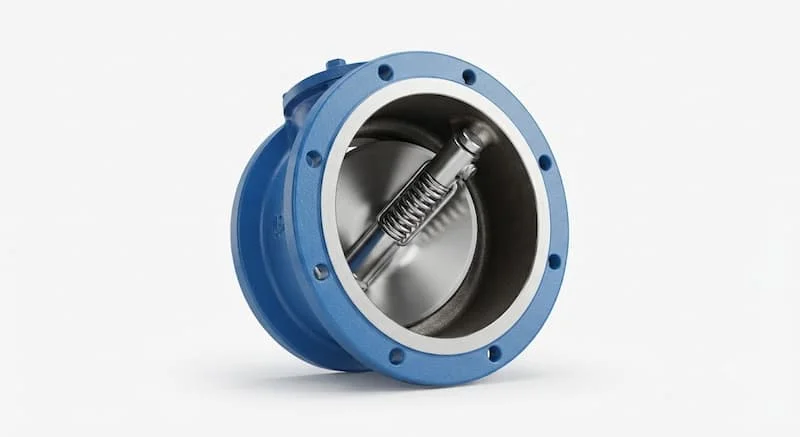

Van đôi (Dual Plate Check Valve) là loại van một chiều sử dụng hai cánh van đóng mở đối xứng nhờ lực của dòng chảy và lò xo. Khi dòng chảy thuận, hai cánh mở ra; khi dòng chảy ngược hoặc áp suất giảm, hai cánh tự động đóng lại để ngăn hiện tượng hồi lưu.

Ý nghĩa tên gọi và vai trò hệ thống

Tên gọi của thiết bị xuất phát từ cấu trúc đĩa van được chia làm hai nửa độc lập dạng bán nguyệt, hoạt động đối xứng qua một trục bản lề trung tâm. Trong hệ thống đường ống công nghiệp, thiết bị này đóng vai trò như một chốt chặn an ninh tự động. Nó chỉ cho phép lưu chất đi qua theo một hướng duy nhất và ngay lập tức phong tỏa đường ống nếu xuất hiện xu hướng chảy ngược.

Đặc điểm kỹ thuật nổi bật

Khác biệt lớn nhất của dòng van này so với các loại van một chiều truyền thống chính là thiết kế dạng kẹp siêu mỏng và cơ chế trợ lực bằng lò xo. Sự kết hợp này mang lại khả năng đóng ngắt cực nhanh, giúp triệt tiêu xung lực của dòng nước trước khi nó kịp tăng tốc và tạo ra hiện tượng va đập thủy lực nguy hiểm.

Cấu tạo Dual Plate Check Valve và nguyên lý hoạt động

Sự ổn định của thiết bị đến từ kết cấu cơ khí tinh gọn, giảm thiểu tối đa các chi tiết thừa để hạn chế sự cố kẹt kẹt cơ học trong suốt vòng đời sản phẩm.

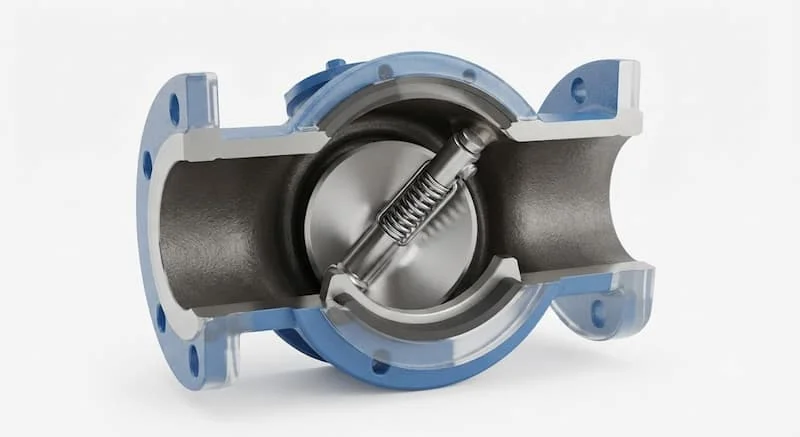

Chi tiết cấu tạo hình học

• Thân van: Được thiết kế dưới dạng đúc nguyên khối, có độ dày rất mỏng nhằm tối ưu hóa trọng lượng và không gian lắp đặt giữa hai mặt bích.

• Hai cánh van: Hai nửa đĩa hình bán nguyệt, chế tạo từ vật liệu chịu lực cao, di chuyển xoay quanh trục để thực hiện chu trình đóng mở.

• Lò xo: Lò xo xoắn được lồng vào trục bản lề, luôn tạo ra một lực ép nhẹ để giữ hai cánh van ở trạng thái đóng khi không có dòng áp lực thuận.

• Trục bản lề: Trục kim loại cố định ở giữa thân van, làm điểm tựa cho hai cánh van và lò xo hoạt động.

• Gioăng làm kín: Lớp đệm bằng cao su cao cấp hoặc kim loại mềm được tích hợp trên mặt đế để đảm bảo van kín tuyệt đối khi đóng.

• Mặt bích hoặc cấu trúc kẹp wafer: Phương thức định vị van cố định vào hệ thống đường ống bằng bu lông.

Nguyên lý hoạt động tự động

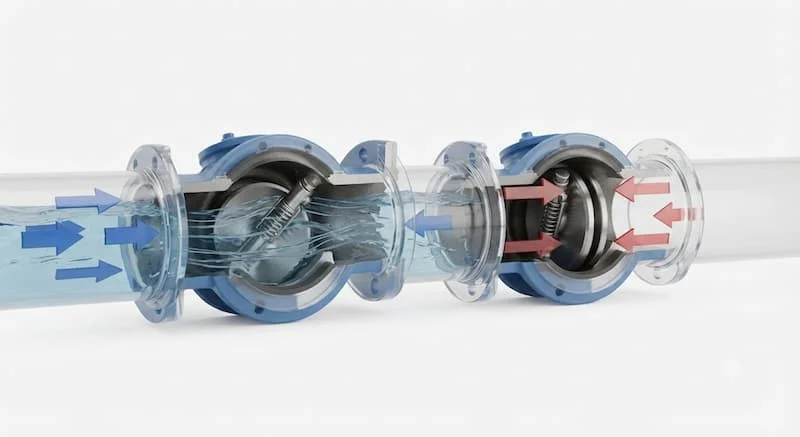

Khi hệ thống bơm hoạt động, áp lực của dòng chảy thuận tác động lên bề mặt của hai cánh van. Khi lực đẩy này thắng được lực nén của lò xo, hai cánh van sẽ tự động gập lại về phía trục trung tâm, mở ra hai khoảng trống lớn cho lưu chất đi qua.

Ngay khi áp suất dòng thuận giảm xuống hoặc bơm ngừng hoạt động, lực đàn hồi của lò xo sẽ ngay lập tức đẩy hai cánh van bung trở lại vị trí ban đầu. Áp lực của dòng chảy ngược xuất hiện sau đó sẽ ép chặt hai cánh van vào phần gioăng làm kín trên thân van, khóa chặt dòng lưu chất và bảo vệ an toàn cho các thiết bị phía trước.

Phân loại Dual Plate Check Valve trên thị trường

Sự đa dạng về môi chất và điều kiện vận hành đòi hỏi thiết bị phải được biến đổi linh hoạt về cả vật liệu chế tạo lẫn phương thức kết nối kỹ thuật.

Phân loại theo cấu trúc vật liệu

• Vật liệu gang và gang dẻo: Đây là dòng van tiêu chuẩn, được sử dụng nhiều nhất nhờ giá thành rẻ, khả năng chịu lực nén tốt trong môi trường nước sạch, nước thải nhẹ hoặc hệ thống PCCC.

• Vật liệu thép carbon: Chuyên dụng cho các hệ thống năng lượng cao, dầu khí hoặc hơi nóng nhờ khả năng chịu được áp suất cực lớn và nhiệt độ cao.

• Vật liệu Inox 304 và Inox 316: Lựa chọn hàng đầu cho ngành hóa chất, công nghiệp thực phẩm, nước biển nhờ đặc tính chống oxy hóa và chống ăn mòn hóa học tuyệt đối.

Phân loại theo phương thức kết nối

• Kiểu kẹp Wafer: Thiết kế không có tai xỏ bu lông, van được kẹp chặt ở giữa hai mặt bích của đường ống bằng hệ thống bu lông dài chạy suốt. Đây là kiểu kết nối nhẹ nhất và có chi phí tối ưu nhất.

• Kiểu Lug: Thân van có các tai xỏ lỗ ren xung quanh, giúp việc bắt bu lông vào mặt bích độc lập ở hai đầu trở nên dễ dàng hơn, thuận tiện cho việc bảo trì một đầu ống.

• Kiểu hai mặt bích: Thân van đúc sẵn hai mặt bích hai đầu, thường áp dụng cho các kích thước đường ống cực lớn để đảm bảo độ chịu lực tối đa.

Phân loại theo môi chất vận hành

Thiết bị được thiết kế riêng biệt để tương thích với từng loại lưu chất như hệ thống nước sạch dân dụng, hệ thống xử lý nước thải chứa tạp chất, đường ống hơi nóng áp lực cao, mạng lưới khí nén công nghiệp hay các đường ống dẫn hóa chất đặc thù.

Thông số kỹ thuật Dual Plate Check Valve

Dưới đây là bảng thông số kỹ thuật tiêu chuẩn của dòng van một chiều cánh bướm này, giúp các kỹ sư lựa chọn thiết bị đồng bộ với thiết kế đường ống hiện tại. [chèn link: danh-muc-van-mot-chieu]

So sánh Dual Plate Check Valve và van một chiều lá lật

Việc đặt hai dòng van này lên bàn cân so sánh giúp nhà đầu tư thấy rõ giá trị thực tế của từng thiết kế đối với hệ thống của mình.

• Kết cấu và trọng lượng: Van một chiều cánh bướm có độ dày thân van cực mỏng, trọng lượng thường chỉ bằng 20 đến 30 phần trăm so với một chiếc van một chiều lá lật cùng kích cỡ. Điều này làm giảm đáng kể tải trọng lên hệ thống giá đỡ đường ống.

• Khả năng triệt tiêu búa nước: Nhờ có lò xo trợ lực hành trình ngắn, hai cánh van đóng lại gần như tức thì ngay khi dòng chảy dừng. Van lá lật với một cánh lớn di chuyển theo hành trình dài thường đóng chậm hơn, dễ để lại một lượng dòng ngược lớn gây va đập thủy lực mạnh.

• Tổn thất áp suất: Van lá lật khi mở hoàn toàn sẽ nâng cánh lên cao, tạo độ thoáng lòng ống tốt hơn nên tổn thất áp suất thấp hơn một chút so với van cánh bướm vốn có trục và lò xo nằm chắn giữa dòng chảy.

• Giá thành kinh tế: Ở các kích thước nhỏ, giá thành không chênh lệch nhiều. Tuy nhiên, ở các kích thước lớn từ DN150 trở lên, van thiết kế hai cánh dạng kẹp wafer có giá rẻ hơn đáng kể so với van lá lật mặt bích do tiết kiệm được khối lượng vật liệu đúc.

Kết luận: Bạn nên ưu tiên chọn van lá lật cho các hệ thống lưu chất có vận tốc thấp, dòng chảy chứa nhiều cặn bẩn thô thô hoặc hệ thống tự chảy bằng trọng lực. Hãy chọn dòng van hai cánh cho các hệ thống trạm bơm cao tầng, không gian lắp đặt chật hẹp và nơi đòi hỏi kiểm soát búa nước nghiêm ngặt.

Vì sao Dual Plate Check Valve được sử dụng rộng rãi?

Sự phổ biến của thiết bị này trong các dự án xây dựng công nghiệp xuất phát từ những lợi ích thực tế mà nó mang lại cho đơn vị thi công và vận hành:

• Thiết kế tinh giản, siêu gọn: Tiết kiệm tối đa khoảng cách giữa các đoạn ống, cho phép bố trí mật độ thiết bị dày hơn trong các khoang máy chật hẹp.

• Phản ứng nhanh, bảo vệ toàn diện: Cơ chế lò xo triệt tiêu hoàn toàn độ trễ của hành trình đóng, giảm thiểu tối đa tiếng ồn và nguy cơ nứt vỡ đường ống do va đập thủy lực.

• Dễ dàng vận chuyển và thi công: Trọng lượng nhẹ giúp giảm chi phí nhân công lắp đặt, không cần đến các thiết bị nâng hạ quá nặng khi thi công trên cao.

Ứng dụng của Dual Plate Check Valve trong thực tế

Sở hữu nhiều đặc tính kỹ thuật ưu việt, thiết bị này trở thành linh kiện không thể thiếu trong cấu trúc vận hành của nhiều ngành công nghiệp trọng điểm.

• Hệ thống cấp thoát nước đô thị: Bảo vệ đầu ra của các cụm bơm ly tâm công suất lớn tại nhà máy nước sạch và trạm xử lý nước thải.

• Hệ thống HVAC và PCCC: Ứng dụng của van đôi trong các tòa nhà cao tầng là ngăn chặn dòng nước áp lực cao đổ ngược về phòng máy khi hệ thống bơm chữa cháy hoặc bơm nước chiller dừng hoạt động.

• Ngành năng lượng và lọc hóa dầu: Lắp đặt trên các đường ống dẫn dầu thô, khí hóa lỏng để ngăn chặn sự pha trộn ngược dòng gây mất an toàn quy trình công nghệ.

• Nhà máy sản xuất thực phẩm, đồ uống: Phiên bản inox vi sinh được ứng dụng để kiểm soát dòng dịch liệu, nước giải khát, đảm bảo tiêu chuẩn vệ sinh nghiêm ngặt.

Những sai lầm thường gặp khi lựa chọn van đôi

Một lỗi nhỏ trong quá trình khảo sát thông số có thể làm suy giảm nghiêm trọng tuổi thọ của thiết bị, thậm chí gây tê liệt toàn bộ hệ thống.

• Chọn sai kích thước đường ống: Lựa chọn kích thước van dựa theo cảm tính mà không đo đạc chính xác kích thước danh nghĩa (DN) của đường ống có sẵn.

• Sai lệch tiêu chuẩn vật liệu: Sử dụng van thân gang cánh gang bọc cao su cho môi trường dầu nóng hoặc hóa chất ăn mòn, khiến các chi tiết bên trong bị phá hủy nhanh chóng chỉ sau vài tuần sử dụng.

• Lắp đặt sai hướng mũi tên dòng chảy: Trên thân van luôn được đúc nổi một mũi tên chỉ hướng dòng chảy thuận. Việc lắp ngược hướng này sẽ khiến van chặn hoàn toàn dòng chảy chính, gây quá tải và cháy động cơ bơm ngay khi khởi động.

• Không đồng bộ tiêu chuẩn mặt bích: Lựa chọn van tiêu chuẩn JIS để ép vào mặt bích tiêu chuẩn BS trên đường ống, dẫn đến việc các lỗ bu lông không trùng khớp nhau và không thể siết chặt làm kín.

Checklist lựa chọn van đôi chuẩn xác

Để đảm bảo mua đúng thiết bị, tối ưu hóa chi phí đầu tư, bạn hãy đối chiếu nhu cầu thực tế với bảng checklist kỹ thuật dưới đây:

• Xác định tính chất vật lý và hóa học của môi chất lưu thông bên trong ống.

• Kiểm tra áp suất vận hành tối đa và áp suất kiểm thử của hệ thống đường ống.

• Đo đạc chính xác kích thước danh nghĩa của đoạn ống cần lắp đặt van.

• Lựa chọn vật liệu phù hợp cho cả thân van, cánh van lẫn phần gioăng đệm.

• Xác định tiêu chuẩn kết nối mặt bích hiện tại của công trình (JIS, BS, DIN, ANSI).

• Lựa chọn kiểu dáng thiết kế cơ học phù hợp giữa dạng kẹp wafer hay dạng mặt bích.

• Xác định dải nhiệt độ làm việc thực tế cao nhất của dòng lưu chất.

• Tìm kiếm và đặt mua sản phẩm từ các thương hiệu uy tín, có đầy đủ giấy tờ chứng nhận xuất xứ CO-CQ.

Lưu ý khi lắp đặt và bảo dưỡng

Quy trình lắp đặt đúng kỹ thuật và bảo dưỡng định kỳ chính là bí quyết giúp thiết bị hoạt động bền bỉ, hạn chế tối đa các sự cố rò rỉ không đáng có.

• Lưu ý khi lắp đặt: Khi tiến hành lắp đặt, hãy đảm bảo trục bản lề của van nằm theo phương thẳng đứng đối với đường ống nằm ngang. Điều này giúp hai cánh van đóng mở cân bằng dưới tác dụng của trọng lực và lực lò xo. Khi siết bu lông mặt bích, cần siết đều tay theo sơ đồ đối xứng để tránh hiện tượng lệch tâm gây móp méo hoặc rách gioăng làm kín.

• Quy trình bảo dưỡng định kỳ: Cần định kỳ tháo van ra khỏi hệ thống từ 6 đến 12 tháng một lần để vệ sinh cặn bẩn bám trên bề mặt cánh van. Kiểm tra độ đàn hồi của lò xo xoắn xem có bị mỏi hoặc hoen gỉ không, đồng thời quan sát bề mặt gioăng cao su để thay thế kịp thời nếu có dấu hiệu chai cứng hoặc nứt nẻ. Sau khi bảo dưỡng xong, bắt buộc phải thử áp lực tĩnh để đảm bảo độ kín khít trước khi đưa van trở lại vị trí làm việc.

Câu hỏi thường gặp

Van đôi có thể lắp đặt theo phương thẳng đứng được không?

Hoàn toàn được. Thiết bị này hoạt động dựa trên lực đàn hồi của lò xo nên có thể lắp đặt linh hoạt theo cả phương ngang lẫn phương đứng. Tuy nhiên, đối với phương đứng, hướng dòng chảy thuận bắt buộc phải đi từ dưới lên trên để đảm bảo trọng lực hỗ trợ quá trình đóng van tốt nhất.

Tại sao van đôi lại có khả năng giảm hiện tượng búa nước tốt hơn van lá lật?

Do hành trình dịch chuyển của hai cánh van rất ngắn và luôn chịu tác động từ lực ép của lò xo. Khi dòng chảy vừa có dấu hiệu giảm tốc, lò xo đã đẩy cánh van đóng lại ngay lập tức, ngăn không cho dòng nước kịp đảo chiều với vận tốc lớn để lao ngược về phía nguồn.

Làm sao để nhận biết lò xo bên trong van đôi đã bị hỏng?

Khi lò xo bị gãy hoặc mất độ đàn hồi, van sẽ phát ra tiếng va đập lạch cạch liên tục bên trong đường ống khi dòng chảy biến đổi. Đồng thời, hiệu quả ngăn dòng chảy ngược sẽ giảm sút, xuất hiện tình trạng rò rỉ nước ngược dòng rõ rệt.

Kết luận

Van đôi chính là một trong những giải pháp ngăn dòng chảy ngược tối ưu và hiệu quả nhất cho các hệ thống kỹ thuật hiện đại. Thiết kế hai cánh đối xứng thông minh kết hợp trợ lực lò xo không chỉ mang lại khả năng đóng ngắt cực nhanh, giảm thiểu hiện tượng búa nước mà còn giúp tối ưu hóa trọng lượng và không gian thi công của toàn bộ công trình. Để đảm bảo thiết bị phát huy tối đa công năng, việc tính toán kỹ lưỡng các thông số về vật liệu, áp suất và tiêu chuẩn kết nối là điều vô cùng cần thiết.

Nếu bạn đang tìm kiếm các dòng van đôi (Dual Plate Check Valve) chính hãng, chất lượng cao, có đầy đủ chứng chỉ CO-CQ cùng chính sách giá cạnh tranh, hãy liên hệ trực tiếp với chúng tôi để nhận được sự tư vấn kỹ thuật chuyên sâu và giải pháp phù hợp nhất cho hệ thống của bạn đối với van đôi.
