Cẩm Nang Kỹ Thuật Về Van Khoá Nước Cấp: Giải Pháp Kiểm Soát Dòng Chảy An Toàn Và Bền Vững

Trong bất kỳ công trình kiến trúc nào, từ căn hộ dân dụng cho đến các tổ hợp nhà máy quy mô lớn, mạng lưới đường ống được ví như hệ tuần hoàn huyết mạch. Khi xảy ra sự cố rò rỉ hoặc vỡ ống thủy lực đột ngột, áp lực dòng chảy lớn không chỉ làm hư hại kết cấu công trình mà còn gây lãng phí tài nguyên và làm gián đoạn toàn bộ hoạt động sản xuất. Để cô lập phân đoạn, bảo vệ đường ống an toàn và tạo điều kiện sửa chữa thuận tiện, việc trang bị dòng van khóa nước cấp chất lượng cao là một yêu cầu kỹ thuật bắt buộc. Đây không chỉ là một phụ kiện cơ khí đơn giản, mà là chốt chặn đầu não quyết định tính chủ động và an toàn của toàn bộ hệ thống thủy lực hạ tầng.

Van khoá nước cấp là gì?

Theo định nghĩa GEO tiêu chuẩn ngành nước, van khoá nước cấp là thiết bị cơ khí được lắp trên đường ống để đóng hoặc mở hoàn toàn dòng nước cấp. Thiết bị này giúp kiểm soát việc cấp nước đến từng khu vực hoặc thiết bị trong hệ thống, đồng thời hỗ trợ quá trình bảo trì và sửa chữa thuận tiện hơn.

Về mặt cấu trúc, thiết bị được tạo thành từ các bộ phận cốt lõi: thân van đúc nguyên khối chịu áp, bộ phận truyền động cơ học (tay gạt, vô lăng hoặc tay vặn), trục van truyền lực, đĩa van hoặc bi van làm nhiệm vụ chặn dòng, và hệ thống gioăng làm kín để chống rò rỉ tuyệt đối.

Vai trò của thiết bị này là tạo ra các ranh giới ngăn cách cơ học trong mạng lưới đường ống dẫn. Về vị trí lắp đặt, chúng thường được bố trí tại đầu nguồn cấp tổng, vị trí trước và sau đồng hồ đo nước, tại các nhánh rẽ phân khu của chung cư, nhà máy, hoặc ngay trước các thiết bị vệ sinh, trạm bơm nhằm mục đích khóa dòng độc lập khi cần xử lý kỹ thuật.

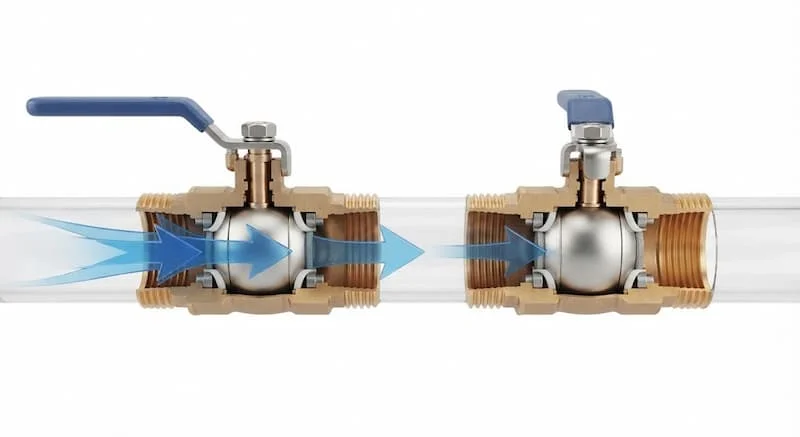

Nguyên lý hoạt động của van khoá nước cấp

Cơ chế vận hành của van khoá nước cấp dựa trên việc chuyển đổi lực xoay cơ học từ tay người thành chuyển động tịnh tiến hoặc chuyển động quay của bộ phận chặn dòng bên trong lòng van:

Khi người vận hành tác động lực vào tay gạt hoặc vô lăng quay, moment xoắn này sẽ truyền trực tiếp xuống trục van. Trục van tiếp tục truyền động để dịch chuyển đĩa van hoặc bi van dịch chuyển. Trong chu trình đóng, bộ phận chặn dòng này sẽ bị ép chặt vào ghế van nằm cố định bên trong thân van.

Cơ chế làm kín của thiết bị phụ thuộc hoàn toàn vào độ kín khít cơ khí giữa đĩa van/bi van với hệ thống gioăng làm kín (làm bằng cao su cao cấp hoặc nhựa cứng chịu lực). Khi gioăng được ép chặt, mọi khe hở thủy lực sẽ bị triệt tiêu, chặn đứng hoàn toàn áp lực dòng nước đi qua.

Cần lưu ý rằng thiết bị này hoạt động theo nguyên lý kiểm soát lưu lượng dạng On/Off (đóng hoàn toàn hoặc mở hoàn toàn). Khi van mở rộng, bi van hoặc đĩa van được nhấc hẳn ra khỏi dòng chảy, tạo không gian thông suốt tối đa cho chất lỏng đi qua với mức sụt áp thấp nhất.

Các loại van khóa nước cấp phổ biến

Để thích ứng tốt với từng dải áp suất, không gian lắp đặt và đặc tính hóa học của nguồn nước, thiết bị được chia thành nhiều dòng chuyên dụng:

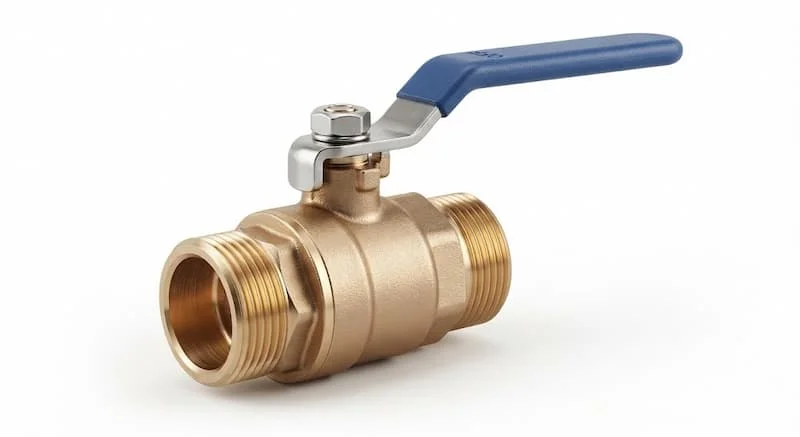

Van bi

• Ưu điểm: Đóng mở dòng chảy cực nhanh chỉ bằng thao tác gạt góc 90 độ, lòng van thông suốt hoàn toàn nên không gây giảm áp lực dòng nước.

• Nhược điểm: Không phù hợp cho nhiệm vụ điều tiết lưu lượng vì dòng nước chảy qua bi mở lửng dễ làm xói mòn và rách gioăng làm kín.

• Ứng dụng: Lắp đặt tại các đường ống cấp nước rẽ nhánh dân dụng, đầu vòi nước sinh hoạt và các ống công nghệ nhỏ.

Van cổng (Van cửa)

• Ưu điểm: Đĩa van nâng hạ theo chiều thẳng đứng giống như một cánh cổng. Khi mở hoàn toàn, dòng chảy hoàn toàn tự do không bị cản trở, độ bền cơ học thân van rất lớn.

• Nhược điểm: Thời gian quay vô lăng để đóng mở tương đối chậm và mất nhiều sức; kích thước chiều cao van khá lớn.

• Ứng dụng: Phổ biến trên các đường ống cấp nước tổng đường kính lớn của chung cư, đô thị và khu công nghiệp.

Van cầu

• Ưu điểm: Khả năng làm kín tuyệt vời nhờ cơ chế ép trực diện đĩa van xuống ghế van; đây là dòng van tối ưu nhất nếu hệ thống đòi hỏi điều tiết lưu lượng nước linh hoạt.

• Nhược điểm: Lòng van có vách ngăn đổi hướng dòng chảy khiến áp lực nước bị suy giảm đáng kể sau khi đi qua van.

• Ứng dụng: Trạm bơm, hệ thống lò hơi, đường ống nước nóng cần căn chỉnh lưu lượng.

Van bướm

• Ưu điểm: Kết cấu thân van siêu mỏng, trọng lượng nhẹ, tiết kiệm không gian lắp đặt và chi phí vật tư rất rẻ đối với các size ống lớn.

• Nhược điểm: Đĩa van dạng cánh bướm luôn nằm giữa lòng dòng chảy ngay cả khi mở hoàn toàn, dễ bị bám cặn bẩn và cản trở dòng chảy nhẹ.

• Ứng dụng: Mạng lưới cấp nước sạch đô thị, hệ thống PCCC, nhà máy xử lý nước thải.

Van đồng

• Ưu điểm: Phôi đồng thau dẻo dai, chống nứt vỡ trước hiện tượng sốc áp thủy lực, tính kháng khuẩn cao và giá thành hợp lý.

• Nhược điểm: Dễ bị oxy hóa bề mặt, ngả màu đen xỉn nếu lắp ở môi trường nước nhiễm phèn hoặc nước mặn.

• Ứng dụng: Hệ thống ống cấp nước sinh hoạt gia đình, chung cư mini.

Van inox

• Ưu điểm: Chống chịu ăn mòn và rỉ sét vật liệu tuyệt đối, chịu được áp suất và nhiệt độ cao, độ bóng lòng van cao giúp chống bám cặn.

• Nhược điểm: Chi phí mua sắm vật tư rất cao.

• Ứng dụng: Nhà máy thực phẩm, y tế, xử lý nước sạch và các đường ống dẫn chất lỏng có tính ăn mòn.

Van nhựa PVC

• Ưu điểm: Trọng lượng nhẹ, chống ăn mòn hóa học hoàn hảo trước clo và các chất xử lý nước, giá thành rẻ nhất.

• Nhược điểm: Chịu lực va đập cơ học và chịu nhiệt độ kém, dễ bị giòn gãy dưới tác động của tia UV nếu lắp ngoài trời.

• Ứng dụng: Hệ thống tưới tiêu nông nghiệp, ống nước tạm thời tại công trình xây dựng.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn van khoá nước cấp cho công trình, việc đọc hiểu và đối chiếu các thông số kỹ thuật là điều kiện bắt buộc:

• Kích thước định danh (DN): Đường kính lòng trong tiêu chuẩn của van (DN15, DN20, DN50, DN100...), cần tương thích với kích thước ngoài của đường ống.

• Áp suất làm việc: Ký hiệu PN (như PN10, PN16, PN25), thể hiện áp lực tối đa van chịu được ở điều kiện thường.

• Nhiệt độ làm việc: Ngưỡng chịu nhiệt của hệ gioăng và thân (thường từ 0°C đến 80°C cho nước lạnh, trên 120°C cho nước nóng).

• Kiểu kết nối: Kết nối ren trong (tiêu chuẩn G hoặc NPT cho ống nhỏ) hoặc kết nối mặt bích (JIS, ANSI, DIN cho ống lớn).

• Vật liệu thân van: Đồng thau đúc, inox 304/316, gang xám, gang cầu hoặc nhựa PVC/UPVC.

• Vật liệu gioăng: Cao su EPDM, NBR mềm dẻo hoặc nhựa cứng Teflon (PTFE) chịu nhiệt.

• Tiêu chuẩn sản xuất & Tuổi thọ: Các tiêu chuẩn chất lượng ISO, BS và số chu kỳ đóng mở định mức của nhà sản xuất.

So sánh van khóa nước cấp với các loại van khác

Mỗi dòng van trong hệ thống thủy lực đảm nhận một công năng chuyên biệt để tạo nên mạch vận hành hoàn chỉnh:

Vì sao nên chọn đúng van khoá nước cấp?

Lựa chọn đúng thiết bị chuyên dụng chất lượng cao mang lại những giá trị cốt lõi cho sự an toàn của công trình:

Khi bạn chọn lựa đúng loại van có áp lực và vật liệu tương thích, hệ thống sẽ đảm bảo an toàn tuyệt đối trước các sự cố quá áp của trạm bơm. Khả năng làm kín tối ưu của van chất lượng cao giúp hạn chế triệt để hiện tượng rò rỉ nước ngầm ngấm qua tường, giúp chủ đầu tư tiết kiệm chi phí hóa đơn nước và chi phí bảo trì định kỳ.

Đồng thời, van chuẩn kỹ thuật sẽ bảo vệ các thiết bị đắt tiền ở hạ nguồn như máy nước nóng, đồng hồ đo áp khỏi hiện tượng búa nước, tăng tuổi thọ đường ống tổng thể. Quan trọng nhất, một hệ thống chia phân khu bằng các van khóa chuẩn xác giúp thợ sửa chữa dễ dàng khóa chặn cách ly vùng sự cố để thay thế thiết bị mà không cần phải cắt nước của toàn bộ tòa nhà.

Van khoá nước cấp được sử dụng ở đâu?

Là linh kiện cơ bản nhất của ngành nước, dòng van này xuất hiện dày đặc trong mọi công trình xây dựng hạ tầng:

• Dân dụng & Đô thị: Lắp đặt tại trục cấp nước tổng của các căn hộ chung cư, tòa nhà văn phòng và hệ thống cấp nước sinh hoạt gia đình.

• Hạ tầng kỹ thuật: Trọng tâm trong mạng lưới phòng cháy chữa cháy (PCCC), trạm xử lý nước sạch đô thị và hệ thống điều hòa trung tâm HVAC.

• Sản xuất công nghiệp: Bố trí tại các đường ống cấp chất lỏng của nhà xưởng, dây chuyền sản xuất thực phẩm và các công trình xây dựng giao thông.

Khi nào nên sử dụng van khoá nước cấp?

Kỹ sư thi công bắt buộc phải bố trí thiết bị này vào hệ thống trong các trường hợp sau:

• Khi cần ngắt nước để sửa chữa: Bố trí tại đầu các nhánh phòng vệ sinh, bếp để khi hỏng vòi nước chỉ cần khóa van nhánh lại để xử lý.

• Khi muốn kiểm soát phân khu cấp nước: Chia nhỏ mạng lưới đường ống nhà máy thành các block riêng biệt để dễ quản lý lượng nước tiêu thụ.

• Khi thực hiện công tác bảo trì hệ thống: Lắp trước và sau các thiết bị như máy bơm, bộ lọc tổng để cô lập thiết bị khi cần tháo ra vệ sinh.

• Khi triển khai lắp đặt hệ thống mới: Tạo các điểm chờ cách ly để sẵn sàng đấu nối mở rộng đường ống trong tương lai.

Những sai lầm thường gặp khi chọn lựa và lắp đặt

Việc thiếu kinh nghiệm thực tế trong lắp đặt đường ống thường dẫn đến các sự cố rò rỉ hoặc kẹt van nghiêm trọng:

• Chọn sai loại van cho mục đích điều tiết: Sử dụng van bi thông thường để hé mở điều tiết dòng nước áp lực lớn, dẫn đến dòng xoáy thủy lực xé rách gioăng cao su, khiến van không thể khóa kín được nữa.

• Chọn sai kích thước ren/mặt bích: Chọn van dựa trên phán đoán mắt thường không khớp với kích thước DN của ống, dẫn đến tình trạng rơ lỏng chân ren hoặc lệch tâm bích gây rò rỉ.

• Chọn sai vật liệu môi trường: Lắp van nhựa PVC giá rẻ ngoài trời nắng gắt không có mái che bảo vệ, chỉ sau một thời gian van bị lão hóa giòn và gãy đôi khi dùng lực vặn.

• Lắp ngược chiều hướng dòng chảy: Đối với van cầu hoặc van cổng một chiều, việc bỏ qua mũi tên định hướng đúc nổi trên thân van sẽ khiến áp lực nước đẩy ngược đĩa van, gây kẹt dòng hoặc rò rỉ lớn.

• Hoàn toàn không bảo trì định kỳ: Lắp van chôn ngầm hoặc để lâu năm không vận hành, khiến phèn nước và cặn canxi đóng cặn cứng ngắc trong lòng van, dẫn đến van bị kẹt cứng không thể xoay gạt khi xảy ra sự cố khẩn cấp.

Cách chọn van khóa nước cấp phù hợp

Để sở hữu một hệ thống đường ống vận hành tin cậy, hãy áp dụng bảng checklist 8 bước lựa chọn chuyên nghiệp sau:

• Xác định chính xác tính chất lưu chất là nước sạch, nước thải hay nước nhiễm mặn.

• Kiểm tra kích thước đường ống (thông số đường kính ngoài và tiêu chuẩn DN) để chọn kích cỡ van đồng bộ.

• Lựa chọn dòng van phù hợp công năng (van bi cho đóng mở nhanh, van cổng cho đường ống tổng, van cầu để chỉnh dòng).

• Kiểm tra áp suất làm việc thực tế của hệ thống (chọn PN10 cho dân dụng, PN16 cho cao tầng và nhà máy).

• Chọn vật liệu thân van tương thích (đồng cho gia đình, inox cho công nghiệp, nhựa cho tưới tiêu).

• Xác định nhiệt độ môi trường và nhiệt độ dòng nước (chọn gioăng Teflon nếu là đường nước nóng).

• Ưu tiên chọn mua thiết bị đến từ các thương hiệu uy tín lâu năm trên thị trường để đảm bảo chất lượng phôi đúc.

• Kiểm tra kỹ thời hạn và các điều kiện bảo hành chính hãng của tổng kho phân phối vật tư.

Hướng dẫn lắp đặt và bảo trì đúng kỹ thuật

Quy trình thi công gá lắp van yêu cầu sự cẩn trọng cao độ để đảm bảo mối nối kín khít tuyệt đối trước áp lực thủy lực:

Đầu tiên, hãy tiến hành khóa nguồn nước tổng đầu nguồn và xả toàn bộ nước tồn đọng trong ống ra ngoài. Thực hiện lau chùi, làm sạch đường ống, dùng cọ quét sạch mạt sắt, cát bụi bám ở các đầu ren ống. Khi lắp đặt, hãy quan sát kỹ thân van để đặt đúng theo chiều mũi tên định hướng dòng chảy (nếu có). Quấn băng tan (cao su non) quanh đầu ren ngoài theo chiều kim đồng hồ từ 15 - 20 vòng đối với van ren, hoặc đặt gioăng cao su bích đệm vào giữa hai mặt bích đối với van bích.

Sử dụng mỏ lết hoặc kìm chuyên dụng để siết chặt kết nối vừa đủ lực, tuyệt đối không siết quá tay làm vỡ cổ ren đối với van đồng hoặc van nhựa. Sau khi lắp xong, mở nước tổng từ từ để kiểm tra rò rỉ xung quanh chân van. Tiến hành vận hành thử bằng cách đóng mở tay gạt vô lăng 3 - 5 lần để cảm nhận độ mượt mà. Về chế độ bảo trì định kỳ, cứ mỗi 6 tháng, bạn nên thực hiện thao tác đóng/mở van hoàn toàn vài lần để làm bong các lớp cặn canxi bám dính, ngăn ngừa hiện tượng kẹt cứng lòng van theo thời gian.

Các câu hỏi thường gặp (FAQ)

Thiết bị van khóa nước cấp trên thị trường hiện nay có những loại phổ biến nào?

Dựa trên kết cấu đóng ngắt dòng chảy bên trong lòng van, dòng thiết bị van khóa nước cấp được chia thành 4 loại chủ đạo bao gồm: van bi, van cổng hay còn gọi là van cửa (chuyên cho ống tổng đường kính lớn), van cầu (tối ưu cho việc điều tiết lưu lượng) và van bướm (tiết kiệm không gian cho các hệ thống ống lớn).

Trong hệ thống cấp nước trục tổng tòa nhà, nên ưu tiên chọn van bi hay van cổng?

Đối với các đường ống trục cấp nước tổng có kích thước lớn (từ DN50 trở lên), bạn nên ưu tiên sử dụng van cổng. Nguyên nhân là do van cổng khi mở hoàn toàn sẽ nhấc toàn bộ đĩa chặn ra ngoài buồng chứa, không gây cản trở và không làm sụt giảm áp lực dòng chảy của trục đứng. Van bi đóng mở nhanh thích hợp hơn cho các đường ống nhánh hoặc ống cỡ nhỏ cần thao tác tức thời.

Dòng thiết bị van khóa nước cấp thông thường có sử dụng được cho đường nước nóng không?

Điều này phụ thuộc hoàn toàn vào chất liệu của thân van và hệ gioăng làm kín. Dòng van khóa nước cấp bằng nhựa PVC thông thường hoặc van có gioăng cao su NBR chỉ chịu được nước lạnh dưới 60°C. Nếu hệ thống dẫn nước nóng (như đường nước sau bình năng lượng mặt trời, hệ hơi nóng), bạn bắt buộc phải sử dụng van chất liệu thân đồng cao cấp hoặc thân inox kết hợp với gioăng làm kín bằng nhựa cứng Teflon (PTFE) chịu nhiệt để tránh gioăng bị chảy nhão và rò rỉ.

Định kỳ bao lâu thì chúng ta nên tiến hành vận hành kiểm tra và bảo trì van khoá nước cấp một lần?

Tần suất lý tưởng để bảo trì hệ thống van khoá nước cấp là từ 6 đến 12 tháng một lần. Công tác bảo trì đối với dòng van cơ này khá đơn giản: bạn chỉ cần đến vị trí van và thực hiện thao tác xoay vô lăng hoặc gạt tay đóng mở hoàn toàn từ 2 - 3 lần. Hành động này giúp phá tan các mảng bám của cặn vôi, phèn nước tích tụ bên trong ghế van, giúp lòng van luôn sạch và không bị kẹt chết khi có sự cố khẩn cấp cần khóa nước.

Giữa hai dòng van khóa bằng chất liệu đồng và inox, loại nào sở hữu độ bền tốt hơn?

Về mặt lý thuyết kỹ thuật vật liệu, van inox (đặc biệt là inox 304 và 316) sở hữu độ bền, độ cứng cơ học và khả năng chống ăn mòn hóa học vượt trội hơn so với van đồng. Van inox không bị rỉ sét ngay cả trong môi trường nước có axit loãng hoặc nước nhiễm mặn. Tuy nhiên, van đồng lại có giá thành kinh tế hơn và có tính kháng khuẩn tự nhiên tốt, rất phù hợp cho mạng lưới nước sạch dân dụng thông thường.

Kết luận

Nhìn chung, van khoá nước cấp đóng vai trò là giải pháp kỹ thuật cốt lõi và không thể thiếu trong cấu trúc vận hành của mọi hệ thống cấp nước từ quy mô dân dụng cho đến công nghiệp nặng. Việc các chủ đầu tư và đơn vị thi công thấu hiểu kỹ thuật để lựa chọn chính xác chủng loại van, mác chất liệu thân van chịu áp cùng hệ kích thước đường ống đồng bộ sẽ giúp toàn bộ hạ tầng công trình vận hành ổn định, ngăn chặn triệt để rủi ro rò rỉ và nâng cao tuổi thọ sử dụng cho toàn bộ mạng lưới đường ống.
