Van Điều Khiển Bằng Khí Nén: Giải Pháp Tự Động Hóa Tốc Độ Cao Cho Công Nghiệp

Trong kỷ nguyên tự động hóa sản xuất hiện nay, việc thay thế các thao tác vận hành thủ công bằng hệ thống điều khiển tự động là chìa khóa để nâng cao năng suất và bảo đảm an toàn lao động. Trong số các thiết bị cơ điện tử phục vụ mục đích này, van điều khiển khí nén đóng vai trò như một cơ cấu chấp hành cốt lõi, xuất hiện dày đặc trong các dây chuyền sản xuất hiện đại. Bài viết chuyên sâu dưới đây sẽ phân tích toàn diện về cấu tạo, nguyên lý và những lưu ý kỹ thuật quan trọng giúp bạn tối ưu hóa lựa chọn cho hệ thống của mình.

Van điều khiển bằng khí nén là gì?

Định nghĩa một cách chuẩn xác theo khía cạnh tự động hóa công nghiệp, van điều khiển khí nén là loại van công nghiệp sử dụng năng lượng áp lực từ khí nén làm động lực để điều khiển quá trình đóng, mở hoàn toàn hoặc điều tiết lưu lượng của dòng lưu chất thay cho các thao tác thủ công bằng tay. Thiết bị này giúp toàn bộ hệ thống vận hành một cách tự động, phản ứng nhanh chóng, chính xác và đảm bảo an toàn kỹ thuật cao trong nhiều môi trường sản xuất khắc nghiệt.

Về thành phần chính, một bộ van hoàn chỉnh được cấu thành từ hai khối chức năng tách biệt: phần van cơ học tiếp xúc với lưu chất và phần bộ truyền động khí nén lắp phía trên. Cơ chế vận hành dựa trên việc chuyển hóa áp suất của dòng khí nén thành lực đẩy tịnh tiến hoặc lực mô men xoắn cơ học, tác động trực tiếp lên trục van để thay đổi trạng thái đóng mở của đĩa van.

Điểm khác biệt cốt lõi giữa dòng van này và van điều khiển bằng điện nằm ở nguồn năng lượng sử dụng và tốc độ phản hồi. Trong khi van điện sử dụng motor điện chạy bằng dòng điện áp và mất từ vài mươi giây để hoàn thành chu trình, thì van khí nén tận dụng áp lực khí nén có sẵn để đóng mở chỉ trong vòng một vài giây, thậm chí là mili giây. Sự khác biệt này làm cho van khí nén trở thành lựa chọn hàng đầu cho các vị trí yêu cầu ngắt dòng khẩn cấp.

Cấu tạo van điều khiển khí nén và nguyên lý hoạt động

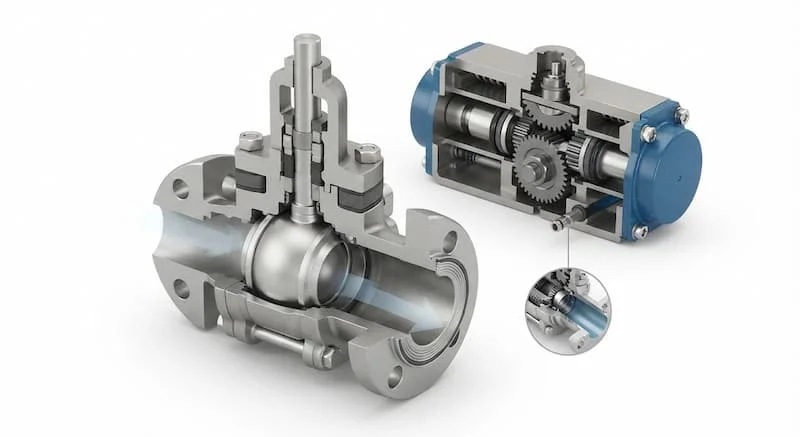

Để đạt được độ chính xác tuyệt đối trong môi trường áp lực cao, cấu tạo van điều khiển khí nén đòi hỏi sự phối hợp đồng bộ giữa các chi tiết cơ khí chính xác và thiết bị phụ trợ thông minh bao gồm:

• Thân van: Phần vỏ bọc cơ khí chế tạo từ gang, đồng hoặc inox, chịu trách nhiệm kết nối trực tiếp vào đường ống dẫn lưu chất.

• Bộ truyền động khí nén (Actuator): Bộ phận cốt lõi bọc kín piston hoặc màng sập, nơi tiếp nhận áp lực khí nén để sinh lực cơ học.

• Trục van và Đĩa van: Cấu kiện cơ khí tịnh tiến hoặc xoay để cản trở hoặc giải phóng dòng chảy.

• Gioăng làm kín: Chi tiết cao su hoặc teflon ngăn ngừa tuyệt đối tình trạng rò rỉ môi chất.

• Van điện từ điều khiển khí (Solenoid Valve): Thiết bị điều hướng dòng khí nén đi vào hoặc đi ra khỏi bộ truyền động.

• Bộ giới hạn hành trình (Limit Switch Box): Công tắc phụ gửi tín hiệu trạng thái đóng hoặc mở về tủ trung tâm điều khiển PLC.

Nguyên lý hoạt động của thiết bị dựa trên chu trình cấp xả khí nén tự động. Khi van điện từ mở, dòng khí nén áp lực từ máy nén khí đi vào buồng chứa của bộ truyền động, đẩy piston di chuyển. Lực tịnh tiến của piston được cơ cấu bánh răng chuyển hóa thành lực xoay hoặc đẩy trực tiếp lên trục van, đẩy đĩa van ra khỏi vị trí chặn để mở van. Khi ngắt nguồn khí, lò xo trợ lực bên trong hoặc dòng khí nén cấp ngược lại sẽ đẩy piston về vị trí ban đầu, ép chặn đĩa van vào gioăng làm kín để chặn đứng dòng lưu chất một cách nhanh chóng.

Các loại van điều khiển khí nén phổ biến

Sự đa dạng về mặt thiết kế cơ khí và phương thức điều khiển giúp dòng thiết bị này phân tách thành nhiều nhóm sản phẩm chuyên biệt.

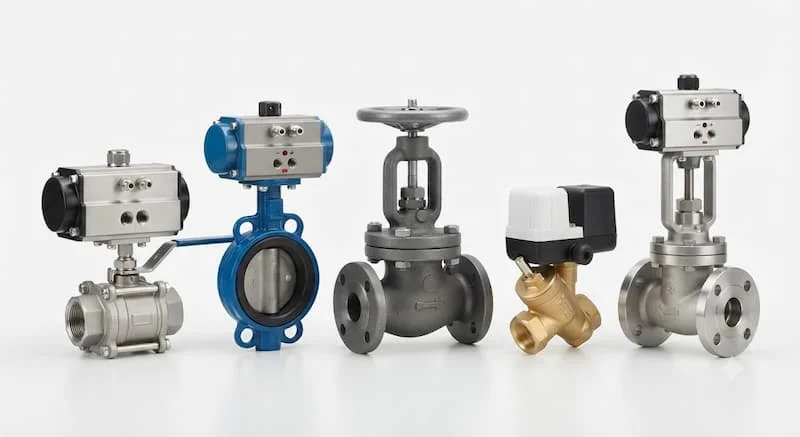

Nếu phân loại theo loại van cơ học đi kèm, chúng ta có van bi khí nén với độ kín tuyệt đối cho áp lực cao; van bướm khí nén cho kết cấu nhỏ gọn và chi phí tối ưu trên đường ống lớn; van cầu khí nén có khả năng điều tiết lưu lượng cực tốt; van cổng và van dao khí nén chuyên dụng để xử lý chất lỏng đặc hoặc bùn sệt.

Nếu phân loại theo cơ cấu truyền động, van tác động đơn (Single Acting) tích hợp lò xo tự đóng hoặc tự mở khi mất nguồn khí nén, đảm bảo an toàn khi xảy ra sự cố mất điện. Van tác động kép (Double Acting) yêu cầu phải cấp khí nén vào cả hai chu trình đóng và mở.

Nếu phân loại theo kiểu điều khiển, van ON/OFF thực hiện nhiệm vụ đóng hoặc mở hoàn toàn đường ống. Ngược lại, van tuyến tính (Modulating) tích hợp thêm bộ định vị thông minh Positioner nhận tín hiệu 4-20mA, cho phép điều khiển đĩa van mở theo các góc chính xác từ 0 đến 90 độ để tiết lưu dòng chảy.

Thông số kỹ thuật cần quan tâm

Khi bóc tách thiết kế hoặc lập danh mục vật tư, các kỹ sư cần đối chiếu nghiêm ngặt bảng thông số kỹ thuật tiêu chuẩn của thiết bị để tránh các lỗi không tương thích:

Nắm rõ các thông số kỹ thuật này giúp hệ thống vận hành trơn tru, ngăn ngừa hoàn toàn nguy cơ actuator không đủ lực để xoay cánh van do thiếu áp lực khí nén cấp vào.

So sánh van điều khiển khí nén và van điều khiển điện

Việc đặt hai giải pháp tự động hóa này lên bàn cân so sánh sẽ giúp chủ đầu tư đưa ra quyết định mua sắm vật tư kinh tế và hiệu quả nhất.

Về tốc độ đóng mở, van khí nén chiếm ưu thế tuyệt đối khi chỉ mất từ 1 đến 2 giây để hoàn thành hành trình, trong khi van điện cần từ 15 đến 30 giây. Về độ an toàn và khả năng chống cháy nổ, dòng van khí nén là lựa chọn tối ưu vì hoạt động hoàn toàn bằng áp lực khí cơ học tại vị trí thân van, loại bỏ nguy cơ chập cháy điện, cực kỳ phù hợp cho môi trường chứa xăng dầu, khí gas hoặc hóa chất dễ cháy.

Tuy nhiên, xét về chi phí đầu tư hạ tầng, van khí nén yêu cầu hệ thống phải có sẵn máy nén khí, đường ống dẫn khí nén và bộ lọc khí đi kèm. Van điện vận hành độc lập hơn khi chỉ cần kéo dây nguồn trực tiếp. Do đó, nếu nhà máy đã có sẵn hạ tầng khí nén công nghiệp trung tâm, sử dụng van khí nén sẽ mang lại hiệu quả vượt trội về cả chi phí vận hành lẫn độ bền cơ học.

Vì sao van điều khiển khí nén được ưa chuộng?

Sự phổ biến của thiết bị này trong các dây chuyền sản xuất hiện đại đến từ những lợi ích thực tế mà nó mang lại cho quy trình vận hành.

Lợi ích đầu tiên là tốc độ đóng mở cực nhanh đi kèm sự ổn định cao. Khả năng phản ứng ngay tức thì giúp van kiểm soát chính xác lưu lượng, ngăn chặn kịp thời các sự cố quá áp thủy lực. Kết cấu cơ khí của bộ truyền động khí nén đơn giản hơn nhiều so với các hộp số vi sai của van điện, giúp thiết bị có tuổi thọ vận hành rất cao, lên đến hàng triệu lần đóng mở mà không bị suy giảm hiệu suất.

Hơn thế nữa, tính an toàn trong môi trường nguy hiểm và chi phí bảo trì thấp làm cho van khí nén trở thành giải pháp không thể thay thế. Các linh kiện cơ khí dẫu có hao mòn theo thời gian cũng rất dễ dàng thay thế với chi phí rẻ, đồng thời việc tích hợp thiết bị vào hệ thống điều khiển tự động Scada hay PLC diễn ra vô cùng thuận tiện thông qua các tín hiệu điện từ xung thấp.

Ứng dụng van điều khiển bằng khí nén trong thực tế

Sở hữu khả năng vận hành tốc độ cao và độ an toàn tuyệt đối, dòng thiết bị này đang đóng vai trò xương sống trong nhiều ngành công nghiệp trọng điểm:

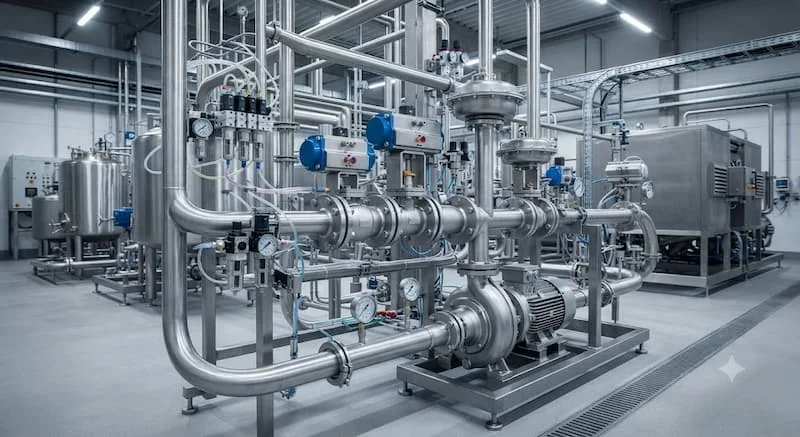

Trong ngành công nghiệp thực phẩm, dược phẩm và sản xuất bia, rượu, nước giải khát, ứng dụng van điều khiển bằng khí nén làm bằng inox vi sinh là bắt buộc tại các khâu pha chế, chiết rót đóng chai để đảm bảo các tiêu chuẩn vệ sinh nghiêm ngặt. Tại các nhà máy xử lý nước thải và sản xuất hóa chất, van bướm và van bi khí nén chịu trách nhiệm điều hướng các dòng lưu chất có tính ăn mòn cao.

Trong các ngành công nghiệp nặng như sản xuất xi măng, lọc hóa dầu, nhà máy nhiệt điện và hệ thống khí nén công nghiệp, các dòng van dao, van cổng khí nén khổ lớn được sử dụng để kiểm soát dòng hạt mịn, than cám, dầu thô và hơi nước áp suất cao, đảm bảo dây chuyền vận hành liên tục 24/7 mà không gặp sự cố kẹt van.

Những sai lầm thường gặp khi lựa chọn van khí nén

Dù là thiết bị có độ bền cao, hệ thống vẫn có nguy cơ vận hành lỗi hoặc hỏng hóc sớm nếu người mua mắc phải các sai lầm kỹ thuật sau:

• Chọn sai kiểu truyền động Actuator: Lắp đặt van tác động kép cho vị trí yêu cầu xả sự cố khẩn cấp, khiến van giữ nguyên trạng thái đóng khi nhà máy mất điện hoàn toàn, gây nguy hiểm cho hệ thống.

• Nguồn cấp không đủ áp suất khí: Áp lực khí nén từ đường ống tổng bị sụt giảm khiến actuator không đủ lực để thắng lực cản dòng chảy, dẫn đến van bị kẹt lửng lơ.

• Sử dụng khí nén bẩn: Khí nén cấp vào không qua bộ lọc, chứa nhiều hơi nước và cặn rỉ sét làm xước lòng xilanh của actuator, gây rò rỉ khí và làm hỏng van điện từ điều khiển.

• Chọn sai vật liệu gioăng đệm: Sử dụng gioăng cao su thường cho đường ống dẫn hóa chất ăn mòn khiến gioăng bị mủn rách, gây rò rỉ môi chất độc hại ra ngoài.

Checklist lựa chọn van điều khiển bằng khí nén

Để quy trình mua sắm vật tư chính xác và đạt hiệu quả kinh tế cao nhất, hãy áp dụng bảng checklist kỹ thuật chi tiết dưới đây trước khi đặt hàng:

• Phân tích chính xác đặc tính lý hóa của lưu chất để lựa chọn vật liệu thân van và gioăng đệm.

• Xác định rõ chức năng vận hành (Đóng ngắt nhanh dùng van bi/van bướm; Điều tiết dùng van cầu tuyến tính).

• Đo đạc kích thước đường kính DN và xác định tiêu chuẩn kết nối mặt bích của công trình.

• Kiểm tra áp suất làm việc của lưu chất để chọn thông số PN thích hợp cho thân van.

• Xác định chỉ số áp suất của nguồn khí nén sẵn có tại nhà máy để chọn cấu hình actuator.

• Lựa chọn kiểu tác động của bộ truyền động (Tác động đơn bảo vệ hệ thống hay tác động kép tối ưu chi phí).

• Xác định các phụ kiện đi kèm cần thiết như van điện từ solenoid, bộ giới hạn hành trình hay bộ định vị tuyến tính.

• Tìm kiếm nhà cung cấp uy tín có năng lực tư vấn kỹ thuật chuyên sâu và đầy đủ giấy tờ CO/CQ.

Lưu ý khi lắp đặt và bảo dưỡng

Yêu cầu tiên quyết trong lắp đặt là phải đảm bảo nguồn khí nén cấp vào bộ truyền động phải là nguồn khí sạch, khô, đã đi qua cụm lọc tách nước và châm dầu bôi trơn chuyên dụng. Khi lắp ráp van vào đường ống, kỹ thuật viên cần chú ý đến hướng mũi tên chỉ dòng chảy đúc trên thân van. Các bu lông kết nối mặt bích phải được siết đều lực theo hình ngôi sao đối xứng để tránh hiện tượng lệch tâm gây ứng suất uốn làm nứt vỡ cổ van.

Về quy trình bảo dưỡng, cần lập kế hoạch định kỳ từ 3 đến 6 months một lần. Công tác bảo dưỡng bao gồm việc xả nước ngưng tụ trong cốc lọc khí, kiểm tra độ kín của các đầu nối ống dẫn khí để tránh tổn thất áp suất. Đồng thời, cần tháo nắp kiểm tra độ hao mòn của các vòng đệm piston bên trong actuator và tiến hành tra mỡ silicon chuyên dụng để giữ cho hành trình đóng mở của van luôn mượt mà, chính xác ở tốc độ cao.

Câu hỏi thường gặp

Van điều khiển bằng khí nén là gì?

Đây là dòng van công nghiệp sử dụng năng lượng áp lực từ khí nén thông qua một bộ truyền động (actuator) để thực hiện hành trình đóng mở hoặc điều tiết dòng lưu chất tự động thay cho sức người.

Giữa van khí nén và van điện nên chọn loại nào?

Nếu hệ thống yêu cầu tốc độ đóng mở cực nhanh (dưới 2 giây), hoạt động trong môi trường dễ cháy nổ và nhà máy đã có sẵn nguồn khí nén, hãy chọn van khí nén. Nếu hệ thống cần vận hành độc lập, không có hạ tầng khí nén và yêu cầu đóng mở êm ái, hãy chọn van điện.

Van khí nén có dùng cho hóa chất được không?

Hoàn toàn được. Tuy nhiên, bạn phải chọn phần thân van cơ học làm từ vật liệu inox 316 hoặc nhựa chịu hóa chất cao cấp, kết hợp với đệm làm kín làm từ chất liệu Teflon (PTFE) để chống lại sự ăn mòn của axit và kiềm.

Áp suất khí nén cấp vào bộ truyền động bao nhiêu là phù hợp?

Thông thường, các bộ truyền động khí nén tiêu chuẩn yêu cầu áp suất khí nén đầu vào ổn định trong khoảng từ 3 bar đến 8 bar để đảm bảo sinh đủ lực mô men xoắn vận hành van.

Van điều khiển khí nén có tuổi thọ bao lâu?

Nếu sử dụng nguồn khí nén sạch được lọc tách nước tốt và bảo dưỡng định kỳ, bộ truyền động khí nén có độ bền cơ học rất cao, có thể đạt từ 5 đến 10 năm vận hành liên tục với hàng triệu chu trình đóng mở.

Kết luận

Hệ thống van điều khiển bằng khí nén chính là giải pháp tự động hóa hoàn hảo, mang lại tốc độ phản hồi ấn tượng, tính ổn định cao và độ an toàn tuyệt đối cho các công trình công nghiệp hiện đại. Việc thấu hiểu kết cấu kỹ thuật, lựa chọn chính xác các thông số và thực hiện quy trình lắp đặt, bảo dưỡng chuẩn mực sẽ giúp nhà thầu cắt giảm tối đa chi phí sửa chữa, đảm bảo dây chuyền sản xuất luôn vận hành trơn tru và bền bỉ theo thời gian đối với van điều khiển bằng khí nén.
