Y Strainer Valve: Giải Pháp Lọc Cặn Tối Ưu Bảo Vệ Hệ Thống Đường Ống

Trong vận hành và thiết kế các hệ thống đường ống công nghiệp, sự xuất hiện của tạp chất cơ học luôn là mối hiểm họa tiềm ẩn. Cặn bẩn, xỉ hàn, rỉ sét hay cát sỏi di chuyển tự do trong dòng lưu chất có thể lập tức phá hủy cánh bơm, làm kẹt các dòng van điều khiển đắt tiền hoặc làm tắc nghẽn bộ trao đổi nhiệt. Để giải quyết triệt để bài toán bảo vệ hạ tầng thủy lực này, việc lắp đặt thiết bị van lọc chữ Y là giải pháp bắt buộc, mang tính chiến lược giúp toàn bộ hệ thống hoạt động ổn định và kéo dài tuổi thọ vận hành.

Y Strainer Valve là gì?

Định nghĩa theo thuật ngữ chuyên ngành cơ khí dòng chảy, y strainer valve hay còn gọi là van lọc chữ Y, là một thiết bị lọc cơ học được lắp đặt trực tiếp trên đường ống dẫn nhằm mục đích loại bỏ các loại cặn bẩn, rỉ sét, cát và các tạp chất rắn không mong muốn ra khỏi dòng lưu chất. Thiết bị này đóng vai trò như một tấm lá chắn bảo vệ, ngăn chặn các tác nhân gây hại trước khi chúng có cơ hội tiếp xúc và phá hủy các thiết bị nhạy cảm phía sau như máy bơm, van điều khiển, đồng hồ đo lưu lượng hoặc các bộ trao đổi nhiệt.

Về thiết kế hình học, đặc điểm nhận biết rõ ràng nhất của thiết bị là phần nhánh lọc được đúc chếch một góc nghiêng so với trục chạy chính của dòng chảy, tạo thành hình dáng tương tự như chữ Y trong bảng chữ cái. Nhánh nghiêng này chính là nơi chứa lưới lọc nội tại và là không gian lưu trữ cặn bẩn tách ra từ dòng lưu chất.

Trong một hệ thống tự động hóa và phân phối chất lỏng, vai trò của thiết bị này là không thể thay thế. Nó đảm bảo độ tinh khiết cơ học tối thiểu cho lưu chất, duy trì độ chính xác cho các thiết bị đo đạc và ngăn chặn hiện tượng giảm sụt áp suất do tắc nghẽn cục bộ gây ra trong lòng ống dẫn.

Cấu tạo và nguyên lý hoạt động của y strainer valve

Mặc dù có thiết kế tối giản nhằm giảm thiểu tổn thất áp suất thủy lực, cấu tạo van lọc chữ Y vẫn tuân thủ những quy chuẩn cơ khí khắt khe bao gồm các cấu kiện nền tảng:

• Thân van: Phần khung xương chịu áp lực chính, đúc bằng các vật liệu kim loại cao cấp, có hai đầu kết nối để tích hợp vào đường ống.

• Lưới lọc (Mesh Screen): Trái tim của thiết bị, chế tạo từ thép không gỉ, chịu trách nhiệm giữ lại tạp chất và cho chất lỏng đi qua.

• Nắp đậy: Bộ phận bịt kín nhánh chữ Y, có thể tháo rời để thực hiện công tác vệ sinh hoặc thay thế lưới lọc.

• Gioăng làm kín: Miếng đệm đàn hồi ngăn ngừa hoàn toàn tình trạng rò rỉ lưu chất tại vị trí kết nối nắp đậy.

• Bulong: Hệ thống ốc vít siết chặt nắp đậy vào thân van đối với các dòng van chịu áp lực lớn.

• Cửa xả cặn: Một lỗ công nghệ nhỏ tích hợp trên nắp đậy, cho phép gắn van xả đáy để vệ sinh nhanh mà không cần tháo nắp.

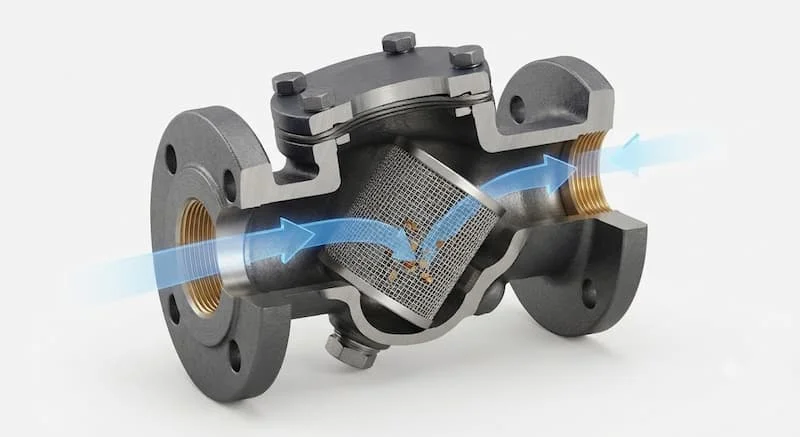

Nguyên lý hoạt động của thiết bị dựa trên cơ chế lọc cơ học dòng chảy tầng. Khi lưu chất đi vào cửa vào của van, dòng chảy buộc phải chuyển hướng đi qua lòng ống lưới lọc đặt ở nhánh nghiêng chữ Y. Tại đây, các hạt cặn rắn có kích thước lớn hơn mắt lưới sẽ bị giữ lại hoàn toàn và rơi xuống phần đáy của nhánh lọc. Trong khi đó, dòng chất lỏng sạch sẽ xuyên qua các mắt lưới, tiếp tục di chuyển ra cửa ra và đi vào hệ thống phía sau mà không gặp phải bất kỳ sự cản trở thủy lực lớn nào.

Các loại van lọc chữ Y phổ biến

Để đáp ứng các điều kiện vận hành đa dạng trong các môi trường công nghiệp, thiết bị được phân tách thành nhiều chủng loại dựa trên các tiêu chí kỹ thuật riêng biệt.

Nếu phân loại theo phương thức kết nối, hệ thống đường ống sử dụng ba dạng chính là kết nối ren cho các đường ống nhỏ dưới DN50, kết nối mặt bích chịu lực cao cho các đường ống công nghiệp cỡ lớn và kết nối hàn kín tuyệt đối cho các hệ thống hơi nóng áp suất cao hoặc hóa chất nguy hiểm.

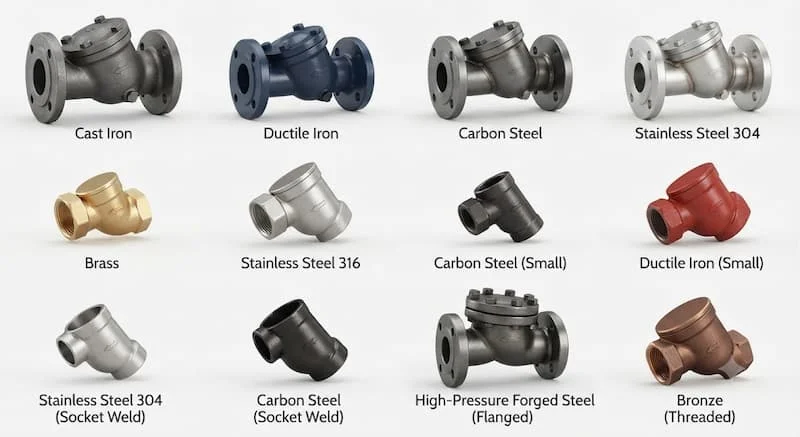

Nếu phân loại theo vật liệu chế tạo, sản phẩm được chia thành:

• Thân gang hoặc gang dẻo: Dòng van phổ thông, chi phí tối ưu, chuyên dùng cho hệ thống nước sạch, PCCC.

• Thân đồng: Nhỏ gọn, chống ăn mòn tốt, thường dùng trong dân dụng và các đường ống nhánh.

• Thân thép đúc: Chịu nhiệt độ và áp suất cực cao, chuyên dụng cho các đường ống hơi nóng và dầu khí.

• Thân Inox 304 và Inox 316: Dòng sản phẩm cao cấp, chống ăn mòn hóa học tuyệt đối, đáp ứng tiêu chuẩn vi sinh khắt khe.

Nếu phân loại theo cấu trúc lưới lọc bên trong, thiết bị sử dụng lưới inox đục lỗ cho các hạt cặn thô kích thước lớn và lưới inox dạng đan lưới mịn cho các hệ thống đòi hỏi độ sạch cao của dòng lưu chất.

Thông số kỹ thuật quan trọng

Khi khảo sát thông tin để chọn mua vật tư cho công trình, các kỹ sư cần đặc biệt quan tâm đến bảng thông số tiêu chuẩn để đảm bảo tính đồng bộ hoàn hảo:

Việc đối chiếu chính xác các thông số này giúp người mua tránh được các rủi ro kỹ thuật như nứt vỡ thân van do quá áp hoặc không thể lắp ráp bu lông do sai lệch tiêu chuẩn mặt bích của công trình.

So sánh van lọc chữ Y và Basket Strainer

Việc lựa chọn giữa bộ lọc chữ Y và bộ lọc dạng rổ (Basket Strainer) phụ thuộc rất lớn vào không gian lắp đặt và đặc tính vận hành của từng vị trí trên đường ống.

Về mặt thiết kế và không gian, bộ lọc chữ Y có kết cấu vô cùng nhỏ gọn, có thể linh hoạt lắp đặt theo cả phương nằm ngang lẫn phương thẳng đứng dốc xuống. Ngược lại, bộ lọc dạng rổ có kích thước rất lớn, chiếm nhiều diện tích mặt sàn và chỉ có thể lắp đặt duy nhất theo phương nằm ngang với bầu lọc hướng thẳng xuống đất.

Về khả năng chứa cặn và tổn thất áp suất, bộ lọc dạng rổ chiếm ưu thế vượt trội nhờ dung tích rổ lọc lớn, cho phép giữ lại lượng cặn nhiều hơn và có tổn thất áp suất thấp hơn, kéo dài thời gian giữa các chu kỳ vệ sinh. Tuy nhiên, về mặt chi phí đầu tư, dòng lọc chữ Y có giá thành rẻ hơn rất nhiều và dễ bảo trì hơn đối với các hệ thống đường ống kích thước vừa và nhỏ. Do đó, lọc chữ Y luôn được ưu tiên cho các dòng lưu chất có tỷ lệ cặn thấp đến trung bình.

Vì sao nên sử dụng Y Strainer Valve?

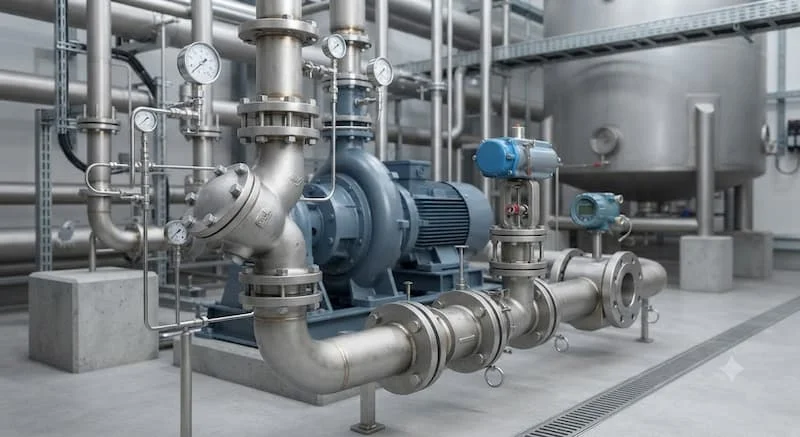

Không phải ngẫu nhiên mà thiết bị lọc cơ học này trở thành cấu kiện bắt buộc phải có mặt trước các cụm máy bơm và cụm van điều khiển trung tâm.

Lý do hàng đầu là khả năng bảo vệ tuyệt đối các thiết bị cơ khí đắt tiền. Khi cánh bơm ly tâm vận hành ở tốc độ cao, chỉ một viên sỏi nhỏ lọt vào cũng có thể làm sứt mẻ cánh bơm, gây mất cân bằng động và cháy động cơ. Đối với các dòng van điều khiển tuyến tính, cặn bám vào trục van sẽ làm kẹt hành trình, khiến hệ thống mất kiểm soát. Thiết bị lọc chữ Y giúp loại bỏ hoàn toàn các nguy cơ tắc nghẽn này, từ đó giảm thiểu chi phí sửa chữa đột xuất.

Hậu quả của việc bỏ qua thiết bị này là vô cùng nghiêm trọng. Việc dừng toàn bộ nhà máy để tháo dỡ một cụm van bị kẹt cặn hoặc thay thế một trục bơm bị hỏng sẽ gây thiệt hại gián tiếp về kinh tế lớn hơn gấp hàng trăm lần so với chi phí đầu tư một bộ lọc chữ Y ngay từ giai đoạn ban đầu.

Ứng dụng của Y Strainer Valve trong thực tế

Sở hữu khả năng thích ứng linh hoạt và độ bền bỉ cao, thiết bị lọc này có mặt trong hầu hết các cấu trúc hạ tầng từ dân dụng đến công nghiệp nặng:

Trong hạ tầng tòa nhà và đô thị, ứng dụng y strainer valve là mắt xích bắt buộc tại các phòng bơm cấp nước sinh hoạt, trạm xử lý nước thải và hệ thống đường ống trục chính của mạng lưới phòng cháy chữa cháy PCCC. Trong các hệ thống điều hòa không khí trung tâm HVAC, thiết bị được lắp đặt trước các dàn lạnh Chiller để ngăn cặn bám làm giảm hiệu suất trao đổi nhiệt.

Trong công nghiệp sản xuất, thiết bị được sử dụng rộng rãi trên các đường ống dẫn dầu thô của ngành dầu khí, đường ống hóa chất của nhà máy công nghiệp và hệ thống hơi nóng áp suất cao của các lò hơi. Đối với ngành công nghiệp thực phẩm, bia rượu và dược phẩm, các dòng lọc chữ Y bằng inox vi sinh đảm nhận nhiệm vụ loại bỏ tạp chất nhỏ mà vẫn bảo đảm tuyệt đối các tiêu chí vệ sinh an toàn.

Những sai lầm thường gặp khi lựa chọn và lắp đặt

Dù là một thiết bị cơ khí đơn giản, người thi công vẫn rất dễ mắc phải các sai lầm làm giảm hiệu suất lọc hoặc gây hỏng hóc hệ thống:

• Lắp ngược chiều dòng chảy: Không chú ý đến mũi tên dập nổi trên thân van, khiến dòng lưu chất đi vào từ phía ngoài lưới lọc, áp lực nước lớn có thể làm móp méo hoặc rách lưới lọc ngay khi vận hành.

• Lắp đặt sai hướng bầu lọc: Lắp van trên đường ống nằm ngang nhưng lại hướng bầu lọc lên trên, khiến cặn bẩn không thể rơi xuống đáy chứa mà quay ngược lại đường ống khi dòng chảy dừng.

• Không để khoảng trống tháo nắp: Lắp van quá sát sàn nhà hoặc sát tường, khiến kỹ thuật viên không thể đưa dụng cụ vào để tháo nắp lấy lưới lọc ra vệ sinh.

• Chọn sai kích thước mắt lưới: Chọn mắt lưới quá thô khiến cặn nhỏ vẫn lọt qua gây hỏng van điều khiển, hoặc chọn mắt lưới quá mịn trên dòng nước thô gây tắc nghẽn van liên tục.

Checklist lựa chọn Y Strainer Valve

Để quy trình mua sắm vật tư diễn ra chuẩn xác, tránh lãng phí chi phí đầu tư, bạn nên đối chiếu cấu hình thiết bị theo bảng checklist sau:

• Xác định kích thước đường kính danh nghĩa DN của đường ống cần lắp đặt.

• Kiểm tra áp suất làm việc tối đa của hệ thống để chọn thông số PN phù hợp cho van.

• Phân tích tính chất hóa học và nhiệt độ của lưu chất để chọn vật liệu thân van (Gang, thép hay inox).

• Xác định chính xác kiểu kết nối mong muốn (Nối ren, nối bích hay nối hàn).

• Lựa chọn kích thước mắt lưới lọc (Mesh hoặc Micron) dựa trên kích thước hạt cặn cần loại bỏ.

• Đối chiếu tiêu chuẩn mặt bích của công trình nhằm đảm bảo trùng khớp hoàn toàn các tâm lỗ bu lông.

• Ưu tiên lựa chọn các thương hiệu có uy tín lâu năm để đảm bảo độ dày của thân van đạt chuẩn.

• Kiểm tra giấy tờ chứng nhận xuất xứ CO/CQ và chính sách bảo hành từ nhà phân phối.

Lưu ý khi lắp đặt và bảo trì

Trong khâu thi công lắp đặt, lưu ý quan trọng nhất là hướng mũi tên đúc nổi trên thân van bắt buộc phải trùng với hướng di chuyển thực tế của dòng lưu chất. Khi lắp đặt trên đường ống nằm ngang, bầu chứa lưới lọc phải luôn hướng chúc xuống phía dưới đất. Khi lắp trên đường ống thẳng đứng, chỉ được lắp khi dòng lưu chất di chuyển theo hướng từ trên xuống dưới, tuyệt đối không lắp khi dòng chảy đi từ dưới lên vì cặn bẩn sẽ rơi ngược lại lòng ống khi ngắt bơm.

Về quy trình bảo trì, người vận hành cần lập lịch vệ sinh lưới lọc định kỳ tùy thuộc vào độ sạch của nguồn nước. Việc vệ sinh được thực hiện bằng cách khóa các van chặn hai đầu, tháo nắp đậy chữ Y và rút lưới lọc ra ngoài để xịt rửa sạch cặn bám bằng vòi nước áp lực cao. Trước khi tái lắp đặt, cần kiểm tra kỹ tình trạng của miếng gioăng làm kín, nếu phát hiện dấu hiệu chai cứng hoặc rách nứt phải tiến hành thay thế ngay để ngăn ngừa hoàn toàn nguy cơ rò rỉ lưu chất khi hệ thống tăng áp trở lại.

Câu hỏi thường gặp

Y Strainer Valve dùng để làm gì?

Thiết bị dùng để lọc và loại bỏ các cặn bẩn rắn, rỉ sét, cát sỏi hòa lẫn trong lưu chất, giúp bảo vệ các thiết bị cơ khí đắt tiền phía sau đường ống không bị hư hỏng hoặc tắc nghẽn.

Bao lâu nên tiến hành vệ sinh lưới lọc một lần?

Tần suất vệ sinh phụ thuộc vào mức độ sạch của dòng lưu chất. Đối với hệ thống mới vận hành, nên vệ sinh sau vài tuần đầu tiên để loại bỏ xỉ hàn. Khi hệ thống đã đi vào ổn định, chu kỳ bảo trì lý tưởng là từ 3 đến 6 tháng một lần.

Có thể dùng Y Strainer cho hệ thống hơi nóng không?

Hoàn toàn được. Tuy nhiên, đối với hệ thống hơi nóng áp suất cao của lò hơi, bạn bắt buộc phải lựa chọn các dòng van có thân làm bằng vật liệu thép đúc hoặc inox chịu nhiệt, đi kèm lưới lọc inox dày và đệm làm kín bằng vật liệu graphite chịu nhiệt cao.

Y Strainer khác Basket Strainer như thế nào?

Y Strainer có thiết kế nhỏ gọn, giá thành rẻ, lắp được cả phương ngang lẫn phương đứng nhưng dung tích chứa cặn nhỏ. Basket Strainer có kích thước lớn, giá thành cao hơn, chỉ lắp được phương ngang nhưng có dung tích chứa cặn lớn và tổn thất áp suất thấp hơn rất nhiều.

Chọn kích thước lưới lọc như thế nào là chuẩn?

Kích thước lưới lọc được chọn dựa trên kích thước của các thiết bị cần bảo vệ phía sau. Đối với việc bảo vệ máy bơm thô, có thể dùng lưới đục lỗ từ 1mm đến 2mm. Đối với van điều khiển tuyến tính hoặc vòi phun mịn, bắt buộc phải dùng lưới đan mịn có kích thước mắt lọc tính bằng Mesh hoặc Micron nhỏ hơn nhiều.

Kết luận

Thiết bị y strainer valve chính là giải pháp bảo hiểm kỹ thuật đơn giản, tiết kiệm nhưng mang lại hiệu quả bảo vệ tối ưu cho toàn bộ hệ thống đường ống công nghiệp và dân dụng. Việc thấu hiểu các thông số kỹ thuật, lựa chọn đúng vật liệu chịu lực và thực hiện quy trình bảo trì, vệ sinh lưới lọc định kỳ chính là chìa khóa để duy trì hiệu suất thủy lực đỉnh cao, ngăn chặn các sự cố dừng máy đột xuất và tối ưu hóa chi phí vận hành lâu dài cho doanh nghiệp đối với y strainer valve.
