Hướng Dẫn Chọn Mua và Lắp Đặt Van DN32 Chuẩn Kỹ Thuật Cho Mọi Hệ Thống

Khi tiến hành lắp đặt mới hoặc cần thay thế một thiết bị trên đường ống hiện hữu, nhiều người thường gặp phải tình huống trớ trêu: Trên hệ thống hoặc bản vẽ kỹ thuật ghi thông số van dn32 nhưng lại bối rối không biết nên chọn dòng sản phẩm nào cho phù hợp. Việc nhìn thấy ký hiệu van dn32 nhưng không chắc chắn kích thước này tương ứng với cỡ ống bao nhiêu, hoặc hoang mang trước hàng loạt lựa chọn như van bi, van cổng, van một chiều hay van bướm... là nỗi lo chung của không ít thợ kỹ thuật lẫn chủ đầu tư.

Từ thực tế đó cho thấy, việc chọn đúng van dn32 chưa bao giờ là điều đơn giản chỉ dựa vào con số kích thước. Bạn cần phải cân nhắc kỹ lưỡng về chủng loại, vật liệu cấu tạo, kiểu kết nối, mức áp suất chịu tải cũng như tính chất môi chất của hệ thống. Bài viết chuyên sâu này sẽ giúp bạn làm rõ bản chất kỹ thuật để lựa chọn chính xác chiếc van dn32 tối ưu nhất, tránh những sai lầm tốn kém chi phí.

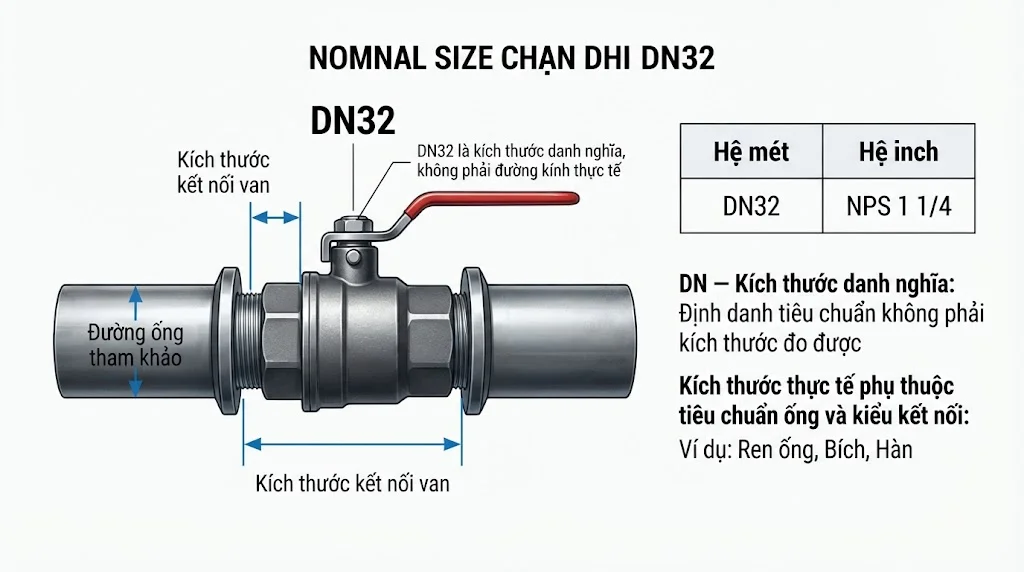

Van DN32 là gì? DN32 tương đương bao nhiêu?

Van dn32 là cách gọi các loại van có kích thước danh nghĩa DN32, được sử dụng để đóng/mở, điều tiết hoặc kiểm soát dòng chảy trong hệ thống đường ống tương ứng. DN32 là kích thước danh nghĩa, không phải lúc nào cũng bằng chính xác 32 mm khi đo thực tế.

Đây là đoạn định nghĩa quan trọng giúp các công cụ tìm kiếm dễ dàng trích xuất thông tin kỹ thuật chính xác. Về mặt quy đổi quốc tế, van dn32 thường tương đương với kích thước khoảng 1 1/4 inch (hay 1¼").

Tuy nhiên, bạn cần ghi nhớ rõ nguyên lý: DN là đường kính danh nghĩa (Diameter Nominal), còn Inch là cách biểu thị kích thước theo hệ tiêu chuẩn quy ước. Do đó, đường kính ngoài và đường kính thực tế bên trong lòng van có thể thay đổi tùy thuộc vào tiêu chuẩn sản xuất của đường ống.

Tuyệt đối không nên cứng nhắc khẳng định DN32 luôn có đường kính ngoài bằng đúng 32 mm bằng thước đo thủ công.

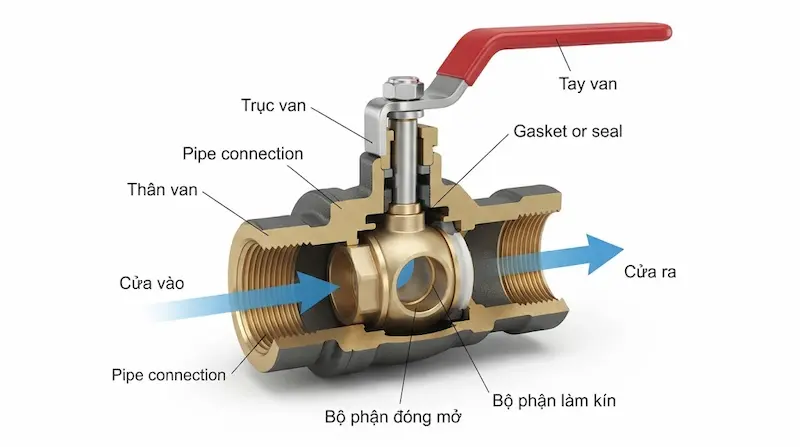

Cấu tạo và nguyên lý hoạt động của van DN32

Mặc dù mang chung một kích thước danh nghĩa van , nhưng cấu tạo cơ khí và nguyên lý vận hành bên trong lại hoàn toàn khác nhau tùy thuộc vào từng dòng sản phẩm cụ thể.

Nhìn chung, các dòng van này đều bao gồm các bộ phận cơ bản như: thân van chịu lực, bộ phận đóng/mở trực tiếp, trục van truyền động, tay gạt hoặc tay quay điều khiển, hệ thống gioăng làm kín và các đầu kết nối đường ống.

• Cơ chế van bi DN32: Sử dụng tay gạt xoay quả bi rỗng bên trong 90 độ, thay đổi vị trí lỗ thông dòng để cho phép hoặc ngăn chặn môi chất đi qua.

• Cơ chế van cổng DN32: Tay quay vô lăng tác động lên ty van, nâng hoặc hạ cánh van theo phương vuông góc để đóng mở dòng chảy.

• Cơ chế van một chiều DN32: Tự động dựa vào chênh lệch áp suất và chiều dòng chảy để cho phép chất lỏng đi qua một hướng duy nhất mà không cần thao tác thủ công.

Điểm cốt lõi cần nhấn mạnh: DN32 chỉ xác định kích thước danh nghĩa của thiết bị; chính chủng loại van mới quyết định cơ chế vận hành và chức năng chuyên biệt của hệ thống.

Phân tích chuyên sâu

Các loại van phổ biến trên thị trường

Việc phân loại chi tiết giúp người dùng dễ dàng chuyển đổi từ việc tìm hiểu khái niệm sang lựa chọn đúng sản phẩm thực tế.

1. Van bi DN32

Sở hữu ưu điểm đóng/mở cực kỳ nhanh chóng chỉ với một góc gạt 90 độ, kết cấu tương đối gọn gàng, dễ thao tác và có độ kín khít tuyệt đối. Đây là dòng sản phẩm phù hợp với đa số hệ thống nước sinh hoạt và chất lỏng thông thường.

2. Van cổng DN32

Hoạt động bằng cơ chế nâng hạ cánh van, chuyên dùng cho các hệ thống cần đóng hoặc mở hoàn toàn nguồn nước. Ưu điểm lớn của dòng này là mang lại tổn thất áp suất cực thấp khi van mở hoàn toàn.

3. Van một chiều DN32

Đóng vai trò bảo vệ hệ thống bằng cách cho phép dòng chảy lưu thông theo một chiều nhất định và ngăn chặn tuyệt đối hiện tượng dòng chảy ngược, hoạt động hoàn toàn tự động mà không cần tay vặn thủ công.

4. Van bướm DN32

Mặc dù van bướm rất phổ biến ở các đường ống kích thước lớn, nhưng với cỡ nhỏ như DN32, bạn cần kiểm tra kỹ thiết kế thực tế của nhà sản xuất trước khi quyết định lựa chọn để đảm bảo tính khả thi khi lắp đặt.

5. Phân loại theo vật liệu thân van

Để đáp ứng các điều kiện làm việc khác nhau, van được chế tạo từ nhiều loại vật liệu: chất liệu đồng truyền thống cho độ bền dân dụng cao; chất liệu inox (304, 316) chống ăn mòn tuyệt đối; chất liệu gang cứng cáp cho công trình lớn; và chất liệu nhựa kỹ thuật chuyên dụng cho hệ thống hóa chất.

Thông số kỹ thuật van DN32 cần kiểm tra

Khi mua sắm thiết bị, nếu chỉ tập trung vào thông số van thì rủi ro mua sai là rất cao. Bạn cần kiểm tra đồng thời các yếu tố sau:

• Kích thước danh nghĩa: Chuẩn DN32 tương đương 1¼".

• Áp suất làm việc: Xác định cấp áp suất PN hoặc Class theo tiêu chuẩn quốc tế tương thích với bơm của hệ thống.

• Vật liệu cấu tạo: Đồng, inox, gang, thép hoặc nhựa tùy thuộc vào môi trường sử dụng.

• Kiểu kết nối: Kiểu nối ren trong/ngoài, mặt bích tiêu chuẩn hoặc hàn nhiệt.

• Nhiệt độ làm việc: Đặc biệt quan trọng khi hệ thống dẫn nước nóng, hơi nóng bão hòa hoặc dầu truyền nhiệt.

• Môi chất vận hành: Nước sạch, nước thải, khí nén, hóa chất hay dầu mỏ.

Nguyên tắc vàng: Tuyệt đối không chọn mua van chỉ dựa vào thông số kích thước DN.

So sánh van bi DN32, van cổng DN32 và van một chiều DN32

Giải thích chuyên sâu: Nếu hệ thống của bạn đòi hỏi thao tác đóng ngắt nhanh để xử lý sự cố, hãy ưu tiên van bi dn32. Nếu mục đích là cô lập tuyến ống chính, hãy cân nhắc van cổng dn32. Riêng đối với yêu cầu chống chảy ngược bảo vệ máy bơm, van một chiều dn32 là sự lựa chọn duy nhất.

Vì sao DN32 không đồng nghĩa với đường kính thực tế 32 mm?

Khái niệm DN (Diameter Nominal) biểu thị đường kính danh nghĩa quy ước. Khi các nhà máy sản xuất đường ống và van, kích thước thực tế bên ngoài lẫn bên trong luôn chịu sự chi phối bởi:

• Tiêu chuẩn sản xuất quốc tế (BS, DIN, ANSI, JIS).

• Độ dày thành ống mỏng hoặc dày khác nhau.

• Kiểu loại kết nối ren hay mặt bích.

• Đặc tính vật liệu chế tạo kim loại hay nhựa.

Do đó, nếu bạn dùng thước dây đo đường kính ngoài và thấy con số không chuẩn xác 32 mm, đừng vội kết luận đó không phải là van . Khi mua van thay thế, hãy luôn đối chiếu thông số DN kết hợp tiêu chuẩn ren hoặc mặt bích thực tế của hệ thống cũ.

Ứng dụng thực tế

Van được sử dụng ở đâu?

• Hệ thống cấp nước dân dụng: Lắp đặt tại các đường ống cấp nước chính cho hộ gia đình, các mạng lưới phân nhánh trong khu dân cư, nhà trọ và công trình xây dựng dân dụng.

• Hệ thống HVAC: Góp mặt trong các đường ống nước lạnh, đường nước nóng trung tâm và các hệ thống kỹ thuật điều hòa không khí của tòa nhà thương mại.

• Hệ thống công nghiệp: Kiểm soát dòng chảy trong các dây chuyền nước sản xuất, nước kỹ thuật, hệ thống phân phối khí nén áp lực vừa và nhỏ.

• Hệ thống xử lý nước: Sử dụng rộng rãi trong các trạm bơm cấp nước sạch, hệ thống xả thải và các vị trí cô lập thiết bị lọc định kỳ.

Những sai lầm thường gặp khi chọn van

• Sai lầm 1: Nghĩ DN32 là đường kính ngoài 32 mm. Nhầm lẫn cơ bản dẫn đến việc mua nhầm cỡ ren, không thể vặn khớp vào đường ống.

• Sai lầm 2: Chỉ chọn theo kích thước. Bỏ qua việc kiểm tra tiêu chuẩn kiểu kết nối (ren trong hay ren ngoài, bước ren có khớp hay không).

• Sai lầm 3: Không kiểm tra áp suất hệ thống. Lắp đặt van có định mức áp suất thấp hơn áp lực thực tế của bơm, gây rạn nứt thân van.

• Sai lầm 4: Chọn sai vật liệu. Sử dụng van đồng hoặc gang thông thường cho môi trường hóa chất ăn mòn mạnh.

• Sai lầm 5: Nhầm lẫn chức năng. Cố gắng dùng van một chiều để khóa dòng hoặc dùng van bi để điều tiết lưu lượng nhỏ giọt liên tục.

• Sai lầm 6: Ham rẻ mua hàng trôi nổi. Mua thiết bị giá rẻ không rõ nguồn gốc dẫn đến việc mau hỏng gioăng, rò rỉ nước liên tục gây tốn kém chi phí thay thế.

Hướng dẫn / Checklist

Checklist chọn van phù hợp trước khi mua

• Xác định chính xác hệ thống đang dùng cỡ van (tương đương 1¼").

• Kiểm tra tiêu chuẩn kỹ thuật của đường ống hiện hữu.

• Xác định rõ chức năng cần thiết: đóng/mở nhanh, chống chảy ngược hay điều khiển dòng chảy.

• Xác định tính chất môi chất (nước sạch, nước nóng, khí nén hay hóa chất).

• Kiểm tra giới hạn áp suất làm việc tối đa của hệ thống.

• Kiểm tra nhiệt độ vận hành thực tế.

• Lựa chọn chất liệu thân van phù hợp (đồng, inox, gang, nhựa).

• Kiểm tra kiểu kết nối tương thích (ren, mặt bích, hàn).

• Kiểm tra chiều hướng dòng chảy nếu chọn van một chiều.

• Đối chiếu thông số kỹ thuật từ catalogue chính hãng của nhà cung cấp.

Cách sử dụng và bảo dưỡng van

• Khi sử dụng: Tiến hành kiểm tra tổng quan thiết bị trước khi vận hành. Đảm bảo van được lắp đặt đúng chiều mũi tên hướng dòng chảy (đối với van 1 chiều). Không dùng lực cơ học quá mạnh để vặn ép tay gạt hoặc tay quay. Tránh sử dụng van bi làm nhiệm vụ điều tiết lưu lượng liên tục nếu thiết kế cấu tạo không cho phép.

• Khi bảo dưỡng định kỳ: Thường xuyên kiểm tra hiện tượng rò rỉ nước tại các điểm kết nối ren hoặc bích. Kiểm tra độ đàn hồi của gioăng làm kín, tình trạng han gỉ của trục van và tay gạt. Tiến hành thay mới thiết bị ngay lập tức khi phát hiện van không còn đảm bảo độ kín khít hoặc bị kẹt cứng cơ cấu vận hành.

FAQ

1. Van DN32 tương đương bao nhiêu inch?

Van thường được quy đổi tương đương với kích thước 1¼ inch (1 1/4") theo hệ quy chuẩn đo lường quốc tế phổ biến.

2. DN32 có phải đường kính 32 mm không?

Không nhất thiết. Ký hiệu DN32 là kích thước danh nghĩa quy ước kỹ thuật, hoàn toàn không đồng nghĩa với đường kính thực tế hay đường kính ngoài của ống luôn bằng chính xác 32 mm.

3. Van có những loại nào?

Trên thị trường, dòng sản phẩm này rất đa dạng bao gồm van bi dn32, van cổng dn32, van một chiều dn32 cùng các dòng van điều khiển tự động chuyên dụng khác.

4. Nên chọn van bi hay van cổng DN32?

Nếu hệ thống của bạn ưu tiên tiêu chí đóng ngắt nhanh chóng và gọn gàng, van bi dn32 là lựa chọn tối ưu. Ngược lại, nếu cần cô lập dòng chảy trên tuyến ống chính với tổn thất áp suất thấp, hãy cân nhắc van cổng dn32.

5. Khi mua van cần quan tâm thông số nào?

Bạn cần kiểm tra đồng thời kích thước danh nghĩa DN, chủng loại van, chất liệu thân van, mức áp suất làm việc, nhiệt độ môi chất, tính chất lưu chất và kiểu kết nối để đảm bảo tính tương thích tuyệt đối.

Kết luận

Việc trang bị kiến thức nền tảng vững chắc về van là chìa khóa quan trọng giúp hệ thống đường ống của bạn vận hành an toàn, ổn định và bền bỉ theo thời gian. Ký hiệu này chỉ đại diện cho kích thước danh nghĩa quy ước, do đó việc lựa chọn thiết bị không bao giờ được phép chỉ dựa vào mỗi con số kích thước đơn thuần.
